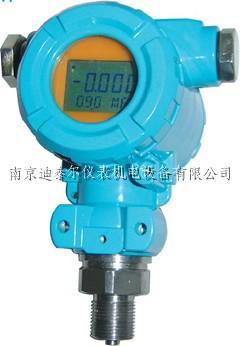

LD186 型智能压力变送器

     LD186 系列智能压力变送器有常规的 4 ~ 20mA DC 模拟信号输出,主要适用于工业上的高精度测量;兼有压力传感器和电子补偿的最新技术。信号处理由超低功耗的微处理器、高精度 A/D 、 D/A 组成。压力信号补偿采用多项式近似 法为基础的数学模型,在整个使用温度范围内进行十分理想的补偿。通讯方式为 HART 通讯。

技术参数:

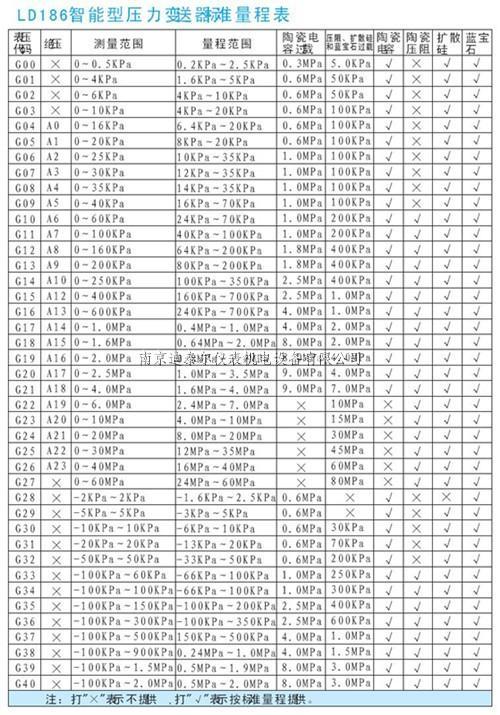

测量范围:

测量形式

最大测量范围

最小测量范围

相对压力

0 ~ 40MPa

0 ~ 1KPa

负相对压力

-0.1 ~ 2.4MPa

-0.2 ~ 0.2KPa

绝对压力

0 ~ 40MPa

0 ~ 10KPa

过 载: 2 ~ 20 倍 FS

工作温度: (-40 ~ 85) ℃

补偿温度: (-10 ~ 70) ℃

温漂系数:小于± 0.01%FS/ ℃

综合精度: 0.1 、 0.2

稳 定 性:小于 0.2%FS/ 年、 0.3%FS/ 年

工作电压: 15 ~ 36VDC

输出信号: 4 ~ 20mA 、 HART 通讯

显示方式: 4 位 LCD 显示

操作方式:自带 3 位轻触薄膜按键

零点量程迁移:直接通过按键对零点、量程进行迁移

主要特点 :

完善的内部温度补偿技术,温漂系数仅为± 0.01%FS/ ℃(特殊型可以达到

± 0.005%FS/ ℃的精度)

具有反向极性保护及限流保护

零点误差极小 , 并带有自稳功能

精度高 : 可达 0.1%

零点、满点可通过手操器调节,量程迁移范围宽

各种封装结构,接口可按用户要求加工,特殊型可防堵塞,适应范围广

抗干扰能力强,安装方便,适用于各种工业环境

高分辨率、高阻抗、低功耗

测量准确,长期稳定性好

具有通讯和自诊断功能

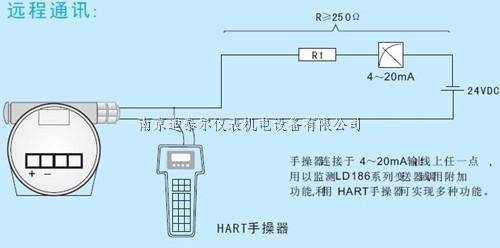

用户可利用手持终端或现场总线系统远距离传输,读取、显示和输入变送器的全部工作信息和附加信息

独特的 LCD 表头设计,可自由选配模拟、数字现场显示表头。

零点、量程调节 :

LD186 智能压力变送器的零点和满程调节可通过变送器自身的按键进行现场调节,也可通过手持终端远程调节。手持通讯器的操作请参见手持通讯器的使用说明;按键调节方法如下:加零点压力并稳定后,同时按住线路板上的 Z 和 S 键( Z 为零点调整, S 为满程调节) 5 秒后松开,按 Z 键 2 秒调零点,加满程压力并稳定后,按 S 键 2 秒调满程。零点校准调节范围为变送器标准量程的± 8% ,量程校准调节范围为变送器标准量程的 30% ~ 100% ,连续可调(调节完毕,要盖好密封盖并拧紧)。

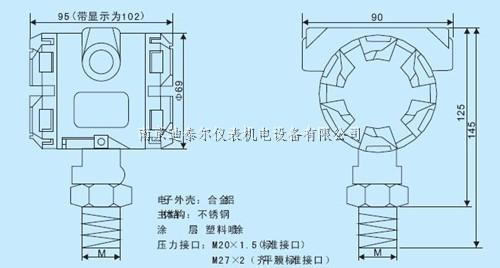

过程连接 :

外螺纹连接为标准 M20 × 1.5 接口,内孔Ф 3mm 、Ф 10mm( 如有特殊要求,可按要求加工 ) 。连接件材料为 316 不锈钢。
