1.概述:
FW58(FW581、FW582、FW583、FW584)系列流量开关,可对各种液体流量进行监测和发讯控制。独特的流线型结构设计、准确稳定的性能,被广泛的应于管道中流量的监测及各种大、中、小型设备的冷却、润滑系统中。例如:发电机组、电动机、轧机、压缩机、传送系统等,当流量超过您设置的预置开关点时,它可以输出一个控制信号。这个预置开关点可以设置在量程中的任何一个位置,开关点在安装后的条件下,也可以很方便的进行调整。因此,它可以广泛的应用于油田、石油炼制、化工、乙烯、制药、冶金、电厂、造纸、食品、制酒、轻工、纺织、工业焊接、水处理等工业流量的监测。
2.特点:
流线型结构设计、坚固耐用。
磁性耦合测量系统。
安装方向任意;垂直、水平安装任意。
多种材料的选择。
测量量程宽广。
清晰的流量显示刻度、读取方便,旋转指针、分度刻度。
测量原理:
采用锥形测量管和测量靶,当流体沿着锥形管通过时,测量靶依据流量的大小而产生位移,测量靶的位移,靠弹簧平衡力的作用下,而产生平衡,通过磁耦合系统传到指示系统,而实现流量的监测和控制。
3系列测量结构: 3.2 5(16)系列测量结构:
流量开关
FW581:
.管螺纹连接3/4-2
.适用于水平、垂直管道
.旋转形式刻度、分度刻度
.1或2个流量限位开关
.测量结构3或5

FW582:
.法兰连接DN15-DN50/65(1/2-2)
.适用于水平、垂直管道
.旋转形式刻度、分度刻度
.1或2个流量限位开关
.测量结构3或5

FS583:
.法兰连接DN80(65)-DN200(3-8)
.适用于水平、垂直管道
.旋转形式刻度、分度刻度
.1或2个流量限位开关
.测量结构16

FW584:
.法兰连接二>DN250(10)
.适用于水平、垂直管道
.旋转形式刻度、分度刻度
"1或2个流量限位开关(内置大功率继电器)
.测量结构16

3. 3指示器形式:
FW581, FW582, FW583, FW584标准型流量开关由7型指示器构成。按测量量程划分为1/10分度的刻度盘,可以一般化的观察流量,7型指示器构成的流量开关可不中断管道流最,就可以方便地调整开关报警点。
FW581, FW582, FW583流量开关由1型指示器构成。对应测量量程划分为l'h, 1/ nui, m3/h刻度盘,圆形度盘、旋转指针可以方便地观察流量,1型指示器构成的流量开关可不中断管道流量,就可以方便地调整开关报警点。

流量开关
3.4普通标准型开关技术参数:
FW581-584流量开关可设置有一个或二个控制开关.可在整个测最最程内进行调整。无特殊要求的一般限位开关K1和K2
的最大功率是10VA对于更大触点功率(最大1200VA)的要求,我们采用KU!或KU2继电器。

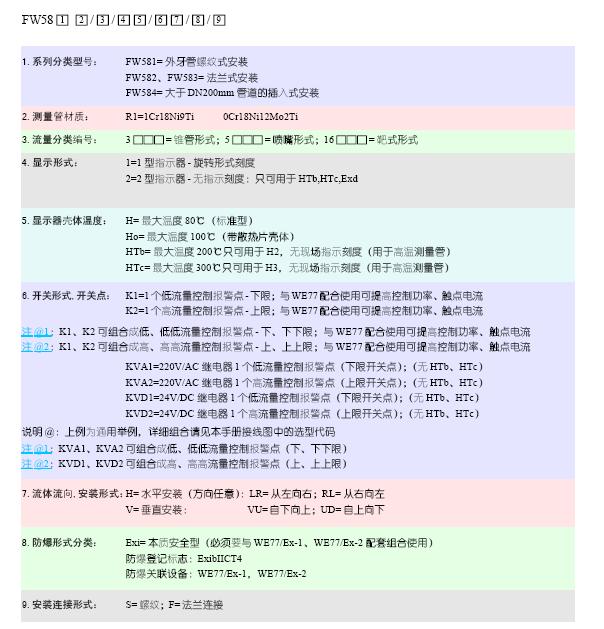

代号一具体形式一技术参数
KI 1个双稳态限位开关.可设置与最大与最小流量点上最大1OVA(Max.200V AC-/ Max.0.5A)
K2 2个双稳态限位开关,可设置与最大与最小流量点上:最大1OVA(Max.200V AC-/ Max.05A)
KV11个带有继电器的双稳态限位开关二最大1200VA(Max.250V AC-/ Max. 5A)
KV2 2个带有继电器的双稳态限位开关二最大1200VA(Max.250V AC-/ Max. 5A)
控制继电器技术参数
供电:220/1 10/24/24V AC,24V DC
响应时间二(5-20)ms
防护等级二IP65

5隔爆型流a开关技术参数:
.隔爆型流量开关是带有铝合金隔爆外壳的
  FW581-584型流垦开关,其防爆性能符合GB38362的规定。
  注:隔爆型流且开关,不可带有1型或7型指示器。
.防爆标志Exd ll BT3/T4
.最高供电电压220V AC
.最大电流0.5A
.电气间隙220VAC时,大于6mm
.爬电距离220VAC时,大于12mm
.最高允许表面温度T3:200 'C
.引入装置采用压盘式和管连接式,有外接地螺栓及
  接地符号。
.隔爆型流量开关的灌封:a封材料为环氧树脂胶及
  玻璃纤维物.干爆时间24小时。
.防护等级:IP65

6高温型流量开关:
.H2型结构可适用于介质温度低于200r-
.H3型结构可适用于介质温度低于30070
.在高温情况下不可以安装FW581-584类型的指示器
  及继电器。H2型干簧管安装于不锈钢支架上,H3型
  干簧管安装于PTFE支架上.支架直接安在测量客
  体壳体上。
.300nun长的连接线由硅胶电缆(H2型)或玻璃纤维
  电缆(H3型)组成并配有铸铝接线盒。对于FW581
  和FW582, H2类型的密封圈由硅橡胶制成,对于H3
  类型都采用焊接结构。

流量开关
* 注意事项:
隔爆产品在正常或规定故障情况下,以及在允许介质最高工作温度下,其产品内外零部件表面不得高于该产品相应温度组别要求的温度。引入装置采用压盘式和管连接式,有外接地螺栓及接地符号,安装时应确保接地正确及接地可靠。
流量表
技术参数

7.法兰尺寸表(DIN2501)

FW581采用 GB7306-87密封管螺纹标准
8.安装和使用
安装流量开关在安装之前,首先要清理、清除管道中的杂质、焊渣、杂物、污浊物品,建议采用压缩空气吹扫和洁净水冲洗。
请您注意仪表壳体上标明的流体流向,箭头为流出方向。
建议出、入口安装;相当于口径 5倍的直管段,以保证测量精度。
调试与流量开关点的调整
1. 流量开关在制造厂出厂前已经经过调试和校验,经专职检验人员检验合格出厂。
2. 第一次使用和今后使用流量开关时;请您轻轻缓慢打开入口的阀门,以免损坏流量开关。
3. 流量开关的开关点可以在全流量范围内进行调整,可不必断开管道。
4. 3型指示器的调试:拧开外壳,常闭(N/C)触点由绿色窗口指示,常开(N/O)型触点由黑色窗口指示。根据您所需要流量值的控制点,进行测量量程的调整,对于相应的颜色用螺丝刀来调整控制开关的位置。
5. 1型指示器的调试:拧开外壳,根据您所需要流量值的控制点,进行测量量程的调整,对于相应的颜色用螺丝刀来调整控制开关的位置。
8.2维护与一般故障处理
正常状态情况下流量开关可以免维护、维修,如果流体中有杂质、颗粒状物质或悬浮物,将堵塞流量开关的测量体,发生上列现象应及时进行清除清理,再清理的过程中应小心不能损坏流量开关的内部零件,以保证流量开关的正常工作。如果发生故障现场不能处理时,请您不要轻易拆卸,建议您最好将流量开关发回制造厂进行检查、修理。请按下列程序进行现场处理。
测量时无指示;首先检查是否有杂质、颗粒状物质或悬浮物会堵塞流量开关的测量体,“有”清除,恢复原状。
流量时有、时无;首先检查是否有测量元件损坏,“有损坏”请同制造厂联系,
测量不准确;首先检查弹簧元件是否损坏,“有损坏”请同制造厂联系,
发生泄漏;首先检查密封是否完好,最大的可能性是密封的 O型圈损坏,“有损坏”请更换。


技术参数


FW581管螺纹连接

FW582法兰连接

指示器 1流量范围(l/h)

压力损失 △ P amx(kPa)



指示器 7流量范围(l/h)

压力损失 △ P amx(kPa)

3/4"

DN15

20-160

8.5



60-160

35.0





50-400

15.0



100-250

35.0





150-1000

45.0



150-400

10.0





300-2500

45.0



250-600

25.0





-

-



400-1000

10.0

1"

DN25

200-1600

10.0



600-1600

11.0





300-2500

20.0



1000-2500

15.0





500-4000

40.0



1600-4000

15.0

1/2"

DN40

500-400

7.0



-

-





800-600

11.0



2500-6000

10.0





1200-10000

15.0



4000-10000

25.0

2"

DN50/60

1200-10000

8.0



6000-16000

11.0

2000-16000

25.0



8000-20000

15.0

2500-20000

35.0



-

-

7500-30000

35.0



-

-

FW583法兰连接

指示器 7流量范围(m3/h)

编号

指示器 1流量范围(m3/h)

编号

压力损失 △ P amx(kPa)

DN80

10-25

16081

-

-

1.0



15-40

16082

10-40

16086

1.5



20-50

16083

12-50

16087

1.0



25-60

16084

16-60

16088

1.0



30-70

16085

20-70

16089

1.0

DN100

15-40

16101

-

-

1.0



25-60

16102

15-60

16106

2.0



30-80

16103

20-80

16107

1.5



40-100

16104

25-100

16108

2.0



50-120

16105

30-120

16109

3.0

DN125

25-80

16121

-

-

2.0

40-100

16122

25-100

16126

2.5

50-120

16123

30-120

16127

2.5

60-150

16124

40-150

16128

2.5

70-200

16125

45-180

16129

3.0



40-100

16151

-

-

3.0

60-150

16152

40-150

16156

3.0

70-200

16153

45-180

16157

3.5

90-220

16154

60-220

16158

3.5

100-250

16155

65-250

16159

3.0



60-150

16201

-

-

3.5

70-200

16202

-

-

4.0

80-220

16203

50-220

16205

4.5

100-250

16204

70-250

16206

4.0

FW584

流体流速(m/s)

刻度比率



0.2-0.4

1:2

DN250(10")

0.4-1

1:2.5

1-4

1:4

4

1:4



FW581

FW582

FW583

FW584

测量范围(100%)流量(m3/h)流速(m/s)

0.15-30 -

0.15-30 -

20-250 -

-0.35-4

连接









管螺纹(G")(R)

3/4" -2"

-

-

-

法兰 DIN,HG,

-

DN15-DN50(65)

DN80(65)-DN200

DN150管道安装

GB,ANSI,JIS

-

1/2" -2"(2 1/2")

3"(2 1/2")-8"

6"

测量系统









靶片、锥形管

3

3

-

-

靶片、喷嘴

5

5

-

-

靶片

-

-

16

16

指示分度刻度旋转刻度

7 1

7 1

7 1

7 -

流体流向









垂直 /自下而上

VU

VU

VU

-

/自上而下

UD

UD

UD

-

水平 /任意方向

H

H

H

H

最大操作压力









标准型









管螺纹

4.0MPa

-

-

-

法兰 DIN2501

-

4.0MPa, 1.6MPa(DN65)

1.6MPa, 4.0MPa(DN80)

1.6MPa







1.0MPa(DN200)



ANSI

-

150 lbs(2 1/2")

150 lbs(8")



特殊要求

根据要求

根据要求

根据要求

根据要求

介质温度(℃)









标准

≤ 85

≤ 85

≤ 85

≤ 85

通风壳体

≤ 100

≤ 100

≤ 100

≤ 100

高温类型









(无指示器)H2

≤ 200

≤ 200

≤ 200

≤ 200

H3

≤ 300

≤ 300

≤ 300

≤ 300

介质粘度 mPa.s标准特殊类型

≤ 30> 30

≤ 30> 30

≤ 30> 30

≤ 30> 30

开关点的重复性

± 2.5%

± 2.5%

± 2.5%

± 2.5%

流量测量精度(指示器 1)

± 12%

± 12%

± 12%

± 12%
