XSL系列巡回检测仪表

XSL系列巡回检测仪表

XSL系列巡回检测仪表
1 、通道数:5 ~ 80 通道
2 、输入信号:热电阻/热电偶信号;常规DC 电流,电压信号
3 、显示:2 位、4 位LED通道显示,显示范围一1999~9999 ;巡回显示与定点通道快速测量显示两种方式,显示间隔0.5 ~ 10 . 0 秒可设
4 、测量精度:≤士0.5 % F . S
5 、报警输出:2 点标准共用报警输出,2 点扩展共用报警输出;可选XSLCU :多32 点供单独通道使用
6 、可选通讯等输出:RS232 / 485 , 2400~ 19.2K 速率,光电隔离,独立电源,带保护.记录功能可选
7 、可选打印输出:带硬件时钟,RS232 驱动打印单元,手动、定时、报警启动,工程单位可选
8 、环境温度范围:0~50 ℃

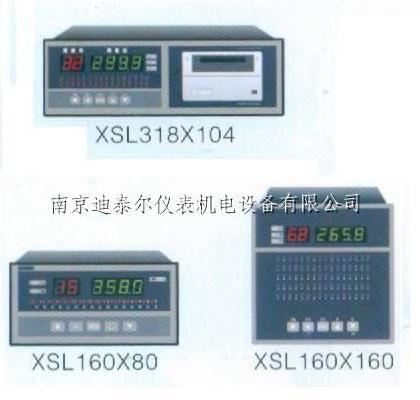

9 、面板尺寸:160x80 横/竖、160x160 、318x104 横式

输入信号选择参数
选择应与仪表型号及实际输入一致。该参数的值以符号形式表示,下表列出了对应关系:

显示符号

输入信号



该通道不使用



热电阻Pt100,全量程



热电阻Cu100,全量程



热电阻Cu50,全量程



热电阻BA1,全量程



热电阻BA2,全量程



热电阻G53,全量程



热电偶K分度,全量程(含负温)



热电偶S分度,全量程(含负温)



热电偶R分度,全量程(含负温)



热电偶B分度,全量程



热电偶N分度,全量程(含负温)



热电偶E分度,全量程(含负温)



热电偶J分度,全量程(含负温)



热电偶T分度,全量程(含负温)



直流电流4mA~20mA



直流电流0mA~10mA



直流电流0mA~20mA



直流电压1V~5V



*

直流电压0V~5V(或0V~10V)





测量值显示小数点位置选择
热电阻输入的通道:只能选择为000.0,显示分辨力为0.1℃
热电偶输入的通道:选择为0000.时,显示分辨力为1℃
              选择为000.0时,显示分辨力为0.1℃,但高只能显示到999.9℃,对B、S、T、R,由于输入信号小,显示有明显波动,不推荐使用0.1℃方式
电流、电压输入的通道:根据需要选择0.000,00.00,000.0或0000. 共4个位置


量程下限
该参数用于设置电流、电压输入通道的量程下限,热电阻、热电偶输入的通道该参数不用设置


量程上限
该参数用于设置电流、电压输入通道的量程上限,热电阻、热电偶输入的通道该参数不用设置


工程量单位选择
仅带打印功能的仪表有该参数。通过该参数选择打印时的工程量单位。该参数的设置数值与打印工程量单位的对照如下表:




0

1

2

3

4

5

6

7

8

9



%R·H

%

Pa

kPa

MPa

t/h

m3/h

l/m

10

11

12

13

14

15

16

17

18

19

m

mm

kg

t

kN

V

A

PPm

mbar

bar





数字滤波时间常数
数字滤波可减小输入量的波动或干扰造成的显示波动
设定的数值越大,滤波作用越强,但会使检测的速度降低



例1

仪表1~8通道为Pt100型热电阻,9通道不用,10~16通道为E型热电偶,则设置1~8通道的  为 .,9通道的  为 ,10~16通道的  为 .



例2

仪表1通道为4mA~20mA电流输入,对应量程为0 ~ 1.000MPa
2通道为4mA~20mA电流输入,对应量程为 -10.00 ~ +10.00kPa
则设置1通道的  为 ..
2通道的  为 ...

7.2 零点和满度修正


说 明

通过测量过程得到的工程量,可能会由于传感器、变送器或仪表的各种原因而存在误差,通过仪表提供的修正功能,可以有效地减小误差,提高系统的测量、控制精度。
修正公式:修正后的测量值 =  ×(修正前的测量值+

参 数

 —— 零点修正
 —— 满度修正

步 骤

① 修正前先将该通道的  设置为0000, 设置为1.000。使该通道处于未修
正状态
② 进行零点修正
③ 进行满度修正

例1

Pt100输入,测量范围为0~200.0℃
由于传感器的误差,1通道实际温度为0.0℃时,仪表显示值为0.8℃。则将1通道的  设置为-0.8,仪表的显示值被修正到0.0℃


例2

4mA~20mA输入,对应工程量量程为0~1.000MPa。由于传感器、变送器等方面的原因,实际压力为0时,仪表显示值为-0.030MPa。实际压力为0.8MPa时,显示值为0.805MPa
应将该通道的  设置为+0.030,修正后实际压力为0时,仪表的显示值将为0.0。由于零点提高了0.030,实际压力为0.8MPa时,显示值将变为0.835MPa,因而 应设置为0.800 ÷(0.805+0.030)= 0.958
修正后仪表的显示值将与实际压力值相符

7.3 冷端补偿


说 明

热电偶产生的mV值反映了工作端与参考端(冷端)的温度差,需要进行冷端补偿后才能得到工作端的实际温度。根据实际接线情况,有两种补偿方式。

原 理

补偿后的mV值 = 热电偶产生的mV值 + 冷端温度对应的mV值
例如:S分度号热电偶产生9.587mV的信号,表示工作端与冷端的温度差为1000℃,此时冷端温度为30℃,对应的mV值为0.173mV。则补偿后的mV值=9.587+0.173 = 9.760mV。对应的温度为1015℃,即工作端的实际温度

方式1

热电偶的补偿导线直接连到仪表端子。冷端温度即为端子处的温度。仪表通过端子处的测温元件测出温度,并自动进行补偿。如果将信号输入短路。仪表显示的值应为端子处的实际温度
仪表出厂时已按该方式设置,并经过检验
* 参数必须设置为0061
* 参数为冷端修正系数。如果认为冷端补偿有误差,可通过该参数进行修正。该参数的值增大时,补偿的温度增加,该参数的值减小时,补偿的温度减小

方式2

热电偶的补偿导线接到恒温装置,冷端温度为恒温装置的实际温度
* 参数应设置为恒温装置的实际温度
* 参数必须设置为1.000

7.4 报警


说 明

报警是指测量值超过设定的范围时,仪表的指示灯及输出继电器的反映,报警包括设定值、报警方式、报警灵敏度、消音延时4个要素。通过参数设置,可以完成多种报警功能

参 数

* —— 1报警点设定值,各通道独立
* —— 2报警点设定值,各通道独立
 —— 3报警点设定值,各通道独立
* —— 4报警点设定值,各通道独立
 —— 各通道1报警点的报警方式。设置为  时表示上限报警,设置
 时表示下限报警
* —— 各通道2报警点的报警方式。设置为  时表示上限报警,设置
 时表示下限报警
 —— 各通道3报警点的报警方式。设置为  时表示上限报警,设置
 时表示下限报警
* —— 各通道4报警点的报警方式。设置为  时表示上限报警,设置
 时表示下限报警
通过参数的设置,可完成对各通道的上、下限,上、上限,下、下限报警
* —— 各通道1报警点的报警灵敏度
* —— 各通道2报警点的报警灵敏度
* —— 消音延时。设置范围0~51,该参数的设定值决定指示灯、输出继电器
的状态
3、4报警点的报警灵敏度固定为0

输 出

仪表有2个报警输出继电器,根据  的设定值不同,有3种动作方式。仪表出厂时设定为1种方式

1

*设置为1~50。这种方式能及时提示有通道进入报警状态
RL1继电器:任何通道从非报警状态进入报警状态时,RL1继电器动作,自动延时
恢复或面板  键恢复,延时长度由  参数设置,范围1~50秒
RL2继电器:只要有1个通道处于报警状态,RL2继电器动作

2

*设置为51。与1种方式相同。但RL1继电器动作后不自动延时恢复,只能通过面板  键恢复

3

*设置为0
RL1继电器:只要有一个通道1报警点处于报警状态,RL1继电器动作
RL2继电器:只要有一个通道2报警点处于报警状态,RL2继电器动作
RL3继电器:只要有一个通道3报警点处于报警状态,RL3继电器动作
RL4继电器:只要有一个通道4报警点处于报警状态,RL4继电器动作

指 示

各通道有独立的报警指示灯,有闪烁,亮,灭3种状态。
闪烁 —— 表示该通道从非报警状态进入报警状态,与上述方式1,方式2的RL1
继电器同步,当RL1继电器恢复时,指示灯从闪烁转为亮
亮   —— 表示该通道处于报警状态
灭   —— 表示该通道处于非报警状态

扩展

扩展的3、4报警点只能用于 * 设置为0的报警方式

7.5 控制单元


说 明

该功能为扩展功能。通过配套的多点控制单元XSLCU,将各通道的报警状态独立输出或组合输出。达到各通道独立报警或控制的目的

例1

用1台16通道的仪表和1台16点的多点控制单元实现对16个温度点的控制

例2

5台电机的温度监视。每台电机4个测温点,任何1个测温点超上限时报警,超上上限时停机
用1台20通道的仪表和1台10点的多点控制单元,每台电机用4个测量通道和2个控制点。1报警和2报警方式均设为上限报警。4个通道中的任何1个超过1报警时1个控制点动作用于报警,超2报警时2个控制点动作,用于停机

【控制单元外形图】

【控制单元接线】

           巡检仪与控制单元接线示意图

7.6 打印


说 明

仪表通过打印接口和打印单元实现打印功能,打印内容包括时间、报警状态、测量值。仪表内置硬件时钟,停电不影响。与打印相关的参数包括打印方式设置,时钟设置,打印间隔设置

方 式

 参数设置打印方式
* = 0:禁止打印
* = 1:按  键即时打印
* = 2:定时打印+按  键即时打印
* = 3:报警启动打印+定时打印+按  键即时打印
仪表停电后再通电时,按通电时刻重新计算间隔
报警启动打印时,只打印报警的通道

定 时

通过 * ,** 参数设置定时打印间隔
* —— 定时打印间隔,小时。范围0~23小时
* —— 定时打印间隔,分。范围0~59分
* —— 定时打印间隔,秒。范围0~59秒


时 钟

通过下列参数校对时钟:
* —— 年,范围00~99
* —— 月,范围01~12
* —— 日,范围01~31
* —— 时,范围00~23
* —— 分,范围00~59


状 态

按打印机的SEL键使打印机在打印和走纸状态间转换
SEL指示灯亮时处于打印状态。SEL灯不亮时,按打印机的LF键可走纸

7.7通信
通过通信接口,计算机可以读取各通道的测量值、报警状态。 读取仪表的参数,及设置参数。
通过通信接口设置参数时,对报警设定值可直接进行设置,其它参数需先设置密码参数,设置完成后,应将密码重新设置为0。
必须按6.2的说明正确设置  和  参数。
7.7.1 关于命令集
命令由下述各部份组成
(定界符)(地址)(内容)(常数)(数据)(校验核)(结束符)


定界符

每个命令必须以定界符开始。有3种有效的定界符:
#、$、%

地  址

紧跟着定界符后面的是两位指定目标仪表的地址。
用“AA”表示

内  容

用于指定仪表通道或参数地址。
用“BB”表示

常  数

用于指定命令常数。
用“DD”表示

数  据

仅设置参数命令有数据内容。
用“data”表示

校验核

可选择附上二字符的校验核。
用“CC”表示

结束符

每个命令必须用回车符(¿)0DH结束

命令集有4条命令
读测量值命令:#AABBDD CC  ¿
读测报警状态命令:#AA 00DD CC  ¿
读仪表参数命令:$AABBDD CC¿
设置仪表参数:%AA BBDD (data) CC  ¿
说明1  上述命令中的CC表示可选择的二字符的校验核。使用方法在7.7.2部份说明
关于仪表回答
回答定界符有2类:=、!
以 # ,” 作定界符的命令,回答以 =  做定界符
以 $ 、% 作定界符的命令,回答以 ! 做定界符
在下列情况下仪表对命令不回答
未收到有效定界符或结束符
仪表地址不符
波特率不符
校验核不符
在下列情况下仪表回答 ? AA¿
命令长度不符
命令中的数据格式错
操作仪表硬件不支持的功能
读取或设置仪表未规定的参数
7.7.2 校验核


功  能

校验核帮助检测从计算机至仪表的命令错误和检测从仪表至计算机的回答错误。校验核功能在命令和回答字符串外加2 个字符,不影响传送速率

设  置

是否使用校验核不需要对仪表进行设置,仪表自动判断计算机发出的命令中是否含有校验核。如果命令中含有校验核,则仪表回答时自动外加2个字符的校验核。这意味着计算机可以有针对性地对网络中的某些仪表,或某些命令采用校验核

格  式

校验核范围从00~FFH,用2位40H~4FH的ASCⅡ码表示,在命令或回答的结束符“¿”前发送。如果计算机发出的命令中的校验核不正确,仪表将没有回答

计  算

命令的校验核等于所有命令ASCⅡ码值的和,超过范围时保留余数
回答的校验核等于所有回答ASCⅡ码值的和再加上本仪表地址的ASCⅡ码值,
超过范围时保留余数

本例说明校验核的计算方法
命令:#0102NF  ¿
回答:=+123.5A@C  ¿
命令字符串的校验核按如下计算:
    校验核=23H+30H+31H+30H+32H=E6H
#,0,1,0,2的ASCⅡ码分别为23H,30H,31H,30H,32H这些ASCⅡ码的和为E6H,用二位40~4FH的ASCⅡ码表示为4EH,46H,即N、F。
回答字符串的校验核按如下计算(假设仪表地址Add=01):
校验核=3DH+2BH+31H+32H+33H+2EH+35H+41H+30H+31H=203H
=,+,1,2,3,·,5,A的ASCⅡ码分别为3DH, 2BH,31H,32H,33H ,2EH,35H,41H这些ASCⅡ码的和再加上仪表地址的ASCⅡ码30H,31H为203H,余数为03H,用二位40~4FH的ASCⅡ码表示为40H,43H,即@、C
& 回答字符串中的A表示报警状态,在以后会有详细说明

7.7.3 读测量值命令




说  明

本命令读回指定仪表1个或数个通道的测量值和报警状态



命  令

#AABBDD  ¿
#为定界符
AA (范围00~99)表示指定仪表二位十进制地址
BB (范围01~80)表示需读回测量值的开始通道号的二位十进制数
DD 可省略(范围01~80)表示需读回测量值的结束通道号的二位十进制数。省略时表示只读回由BB指定通道的测量值



#AA99¿,为读仪表的版本号



回  答

= (data1) = (data2)……= (dataN)  ¿
= 为每个通道测量值的定界符
data为各通道的测量值及报警状态。测量值由“+”或 “-”、“. 小数点”,4位工程量值、报警状态共7个字符组成
报警状态值的范围40~4FH,其低4位D0~D3分别表示1到4报警点的状态。“1”表示处于报警状态

0

1

0

0

D3

D2

D1

D0





4

0~F







¿ (ODH)为结束符



例1

命令:# 0101  ¿
回答:= + 123.5A  ¿
本命令读取地址为01的仪表01通道的测量值
回答表明测量值为+123.5, 1报警点处于报警状态
命令:# 010103  ¿
回答:= + 123.5A = - 051.3B = + 045.7@¿
本命令读取地址为01的仪表01通道至03通道的测量值
回答表明:
1通道测量值为+123.5,1报警点报警
2通道测量值为-51.3,2报警点报警
3通道测量值为+45.7,无报警

7.7.4 读报警状态命令


说  明

本命令用于从仪表快速读回指定仪表各通道的报警状态。

命  令

#AA00DD  ¿
#为定界符
AA(范围00~99)表示指定仪表二位十进制地址
00固定格式
DD(范围01~02)指定读取内容
DD = 01时,读取内容为1~40通道的报警状态
DD = 02时,读取内容为41~80通道的报警状态

回  答

# data  ¿
# 为定界符
data由10个字符组成,表示40个通道的报警状态,紧跟在定界符后的1个字符表示前4个通道,10个字符表示后4个通道,每个字符的范围从40~4FH,其低4位从D0~D3分别表示各通道报警状态。“1”表示报警
¿ (ODH)为结束符

例1

命令:# 010001  ¿
回答:= L @ @ @ @ @ @ @ @ H  ¿
本命令读取地址为01的仪表1至40 通道的报警状态
回答表明:3、4、40通道处于报警状态

例2

命令:# 010002  ¿
回答:= B @ @ @ @ @ @ @ @ F  ¿
本命令读取地址为01的仪表41至80通道的报警状态
回答表明:42,78,79通道处于报警状态

7.7.5 读参数命令


说  明

本命令读回指定仪表的指定内部参数的值

命  令

$AABBDD  ¿
$ 为定界符
AA(范围00~99)表示指定仪表二位十进制地址
BB(范围00~80)表示指定通道号二位十进制数。读与通道无关的公用参数时BB=00
DD参数地址(详见参数地址表)

回  答

!(data)  ¿
!为定界符
data为参数值,由“+”或“-”,“. 小数点”,4位参数数值共6个字符组成
¿ (ODH)为结束符

例1

命令:$010200  ¿
回答:!+ 150.0  ¿
本命令读取地址为01的仪表2通道的1报警点设置值,参数地址为00。
回答表明设置值为+150.0

例2

命令:$010011  ¿
回答:!+002.0  ¿
本命令读取地址为01的仪表的显示切换时间,参数地址为11,是与通道无关的公用参数
回答表明显示切换时间为2.0秒

7.7.6 设置参数命令


说  明

本命令用于设置仪表的内部参数
仪表参数中除各通道的报警设定值外,其它参数均受密码控制。只有当密码被设置为1111后,才能进行设置,设置完成后,应将密码设置为0000

命  令

%AABBDD(data)  ¿
% 为定界符
AA(范围00~99)表示指定仪表二位十进制地址
BB(范围00~80)表示指定通道号二位十进制数,设置与通道无关的公用参数时,BB=00
DD参数地址(详见参数地址表)
data 为参数值,由“+”或“-”,4位参数值,共5个字符组成。不改变原参数的小数点位置,省略了小数点。例如0.137,1.37。13.7,137均表示为+0137
¿  (ODH)为结束符

回  答

!AA  ¿
!为定界符
AA为仪表二位十进制地址
¿ (ODH)为结束符

例1

命令:%010200+0800  ¿
回答:!01  ¿
本命令将地址为01的仪表,02通道的1报警点设置为+800。1报警点设置参数的地址为00。不受密码控制
回答表示设置完成

例2

命令:%010010+1111  ¿
回答:!01  ¿
命令:%010011+0030  ¿
回答:!01  ¿
命令:%010204-0012  ¿
回答:!01  ¿
命令:%010010+0000  ¿
本例1个命令将地址为01的仪表密码设置为1111,为命令2,命令3做准备。2个命令将仪表的显示切换时间设置为3.0秒。3个命令将该仪表2通道的零点修正参数 (地址为04),设置为-0012,4个命令将密码恢复为0000

7.7.7 测试软件
DOS环境测试


运  行

运行软盘中的LCOM,屏幕上出现提示
Please select com1 or com2 which is going to be used to communicate with your meter. com1or com2 (1/2)?

选择1

选择com1或com2与仪表通信。若选择com1则键入 “1”,若选择com2则键入“2”。选择后屏幕上出现提示:
ABTYE:2400

选择2

选择通信波特率。按“空格”键循环选择,按“¿”键确认。选择的波特率必须与仪表设置的波特率相同。确认后屏幕上出现提示:
Input code:

命令
输入

按命令格式输入代码。确认代码正确后,按“¿”键,计算机立即将输入码后加ODH发至仪表
例如:输入命令 # 0101  ¿   键入“#”、“0”、“1”、“0”、“1”后,按“¿” 键

接  收

屏幕上出现提示: receive code:
如果命令正确、地址相符,仪表的回答信息将跟在提示后,同时转到退出提示,若未收到仪表的回答,可按ESC 键转到退出提示

退  出

屏幕提示:Exit(y/n)?
若继续和仪表通信则键入“n”,若想退出则键入“y”

Windows环境下的测试
首先要安装仪表测试程序
将光盘放入光盘驱动器中
进入meter目录运行SETUP.EXE
按照安装提示完成安装
进入天辰仪表测试,如果您测试的是巡检仪表则必须选择“巡检仪表”除巡检仪表的其它仪表是隐含选择。在搜索仪表窗口中要检查串行端口号、波特率以及要搜索的仪表地址范围是否正确,如无误按开始搜索键,程序将自动对用户设定的仪表地址范围仪表进行搜索,搜索到的仪表将列表;同时显示仪表的所有测量值、参数值、用户可根据需要进行参数设置
如果搜索结果没有找到仪表,要作如下检查:
1. 首先检查通信线路连接是否准确
2. 检查仪表设定的地址是否在搜索地址范围内
3. 如果多块仪表连接检查仪表设定的地址是否有重叠
4. 检查仪表通信波特率是否与仪表测试程序通信波特率一致
5. 检查仪表测试程序串行端口号与实际连接计算机串口号一致
6. 重新进行搜索
7.7.8 参数地址表


符号

名 称

内 容

地 址

AH

1报警点设定

00H

各通道独立

AL

2报警点设定

01H

各通道独立

bH

3报警点设定

02H

各通道独立

bL

4报警点设定

03H

各通道独立

iA

零点修正参数

04H

各通道独立

Fi

满度修正参数

05H

各通道独立

it

输入信号选择

06H

各通道独立

id

显示值小数点位置

07H

各通道独立

ur

量程下限

08H

各通道独立

Fr

量程上限

09H

各通道独立

dY

工程量单位选择

0AH

各通道独立

Lb

数字滤波时间常数

0BH

各通道独立

oA

密码

10H

公用参数

ct

显示切换时间

11H

公用参数

cH

通道数

12H

公用参数

Ld

冷端补偿方式设置

13H

公用参数

Li

冷端补偿系数

14H

公用参数

F1

1报警点报警方式

16H

公用参数

F2

2报警点报警方式

17H

公用参数

F3

3报警点报警方式

18H

公用参数

F4

4报警点报警方式

19H

公用参数

H1

1报警点灵敏度

1AH

公用参数

H2

2报警点灵敏度

1BH

公用参数

At

消音延时

1CH

公用参数

Ad

通信地址

1DH

公用参数

bd

通信速率

1EH

公用参数

Po

打印方式

20H

公用参数

PH

打印间隔,小时

21H

公用参数

PF

打印间隔,分

22H

公用参数

PA

打印间隔,秒

23H

公用参数

tY

时钟设置,年

24H

公用参数

tm

时钟设置,月

25H

公用参数

td

时钟设置,日

26H

公用参数

tH

时钟设置,时

27H

公用参数

tF

时钟设置,分

28H

公用参数
