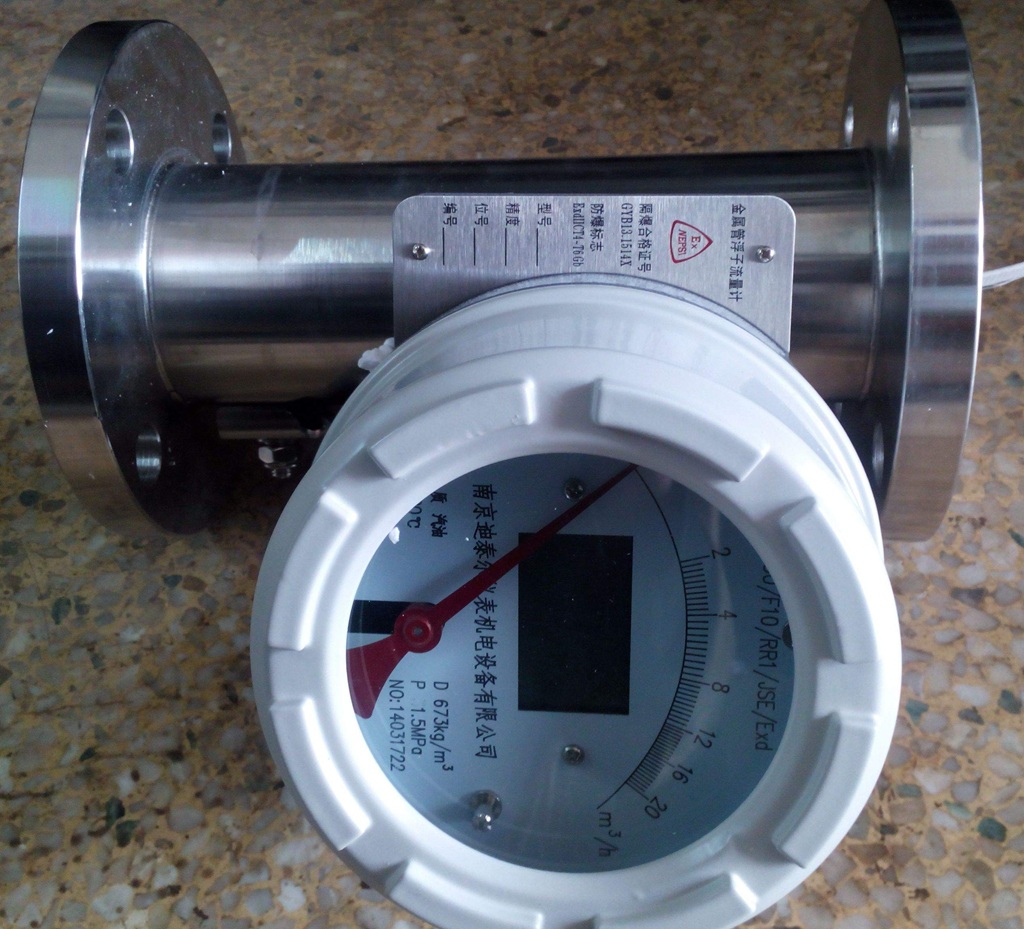

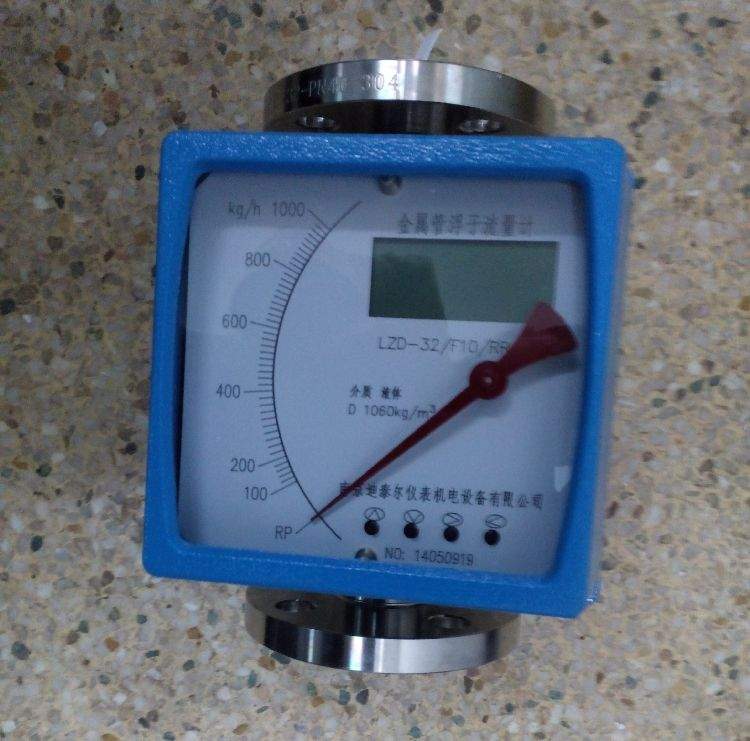

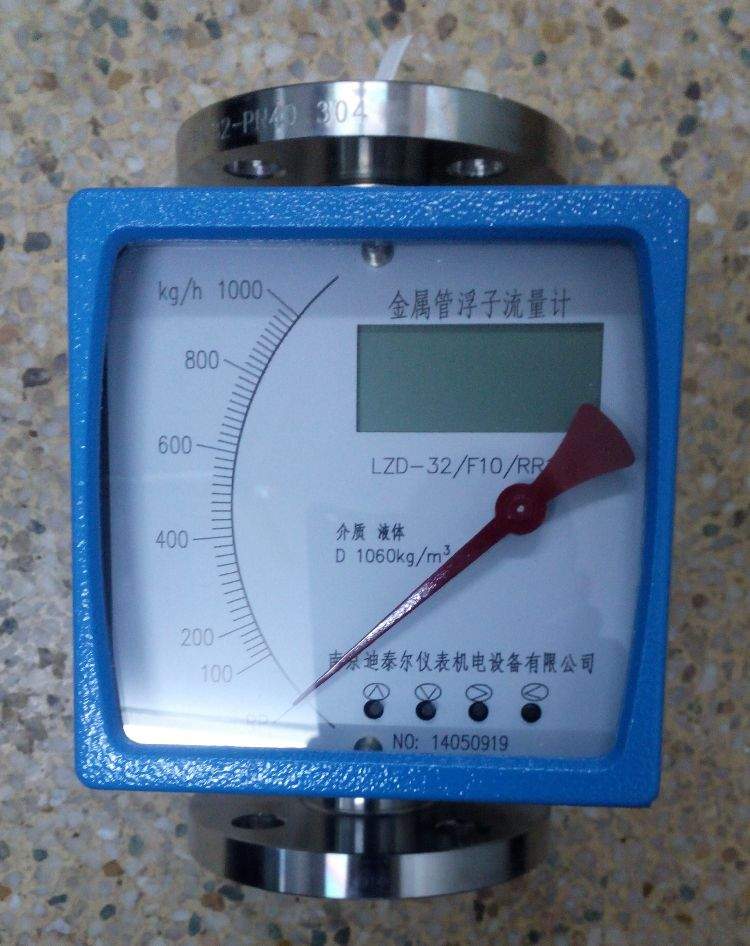

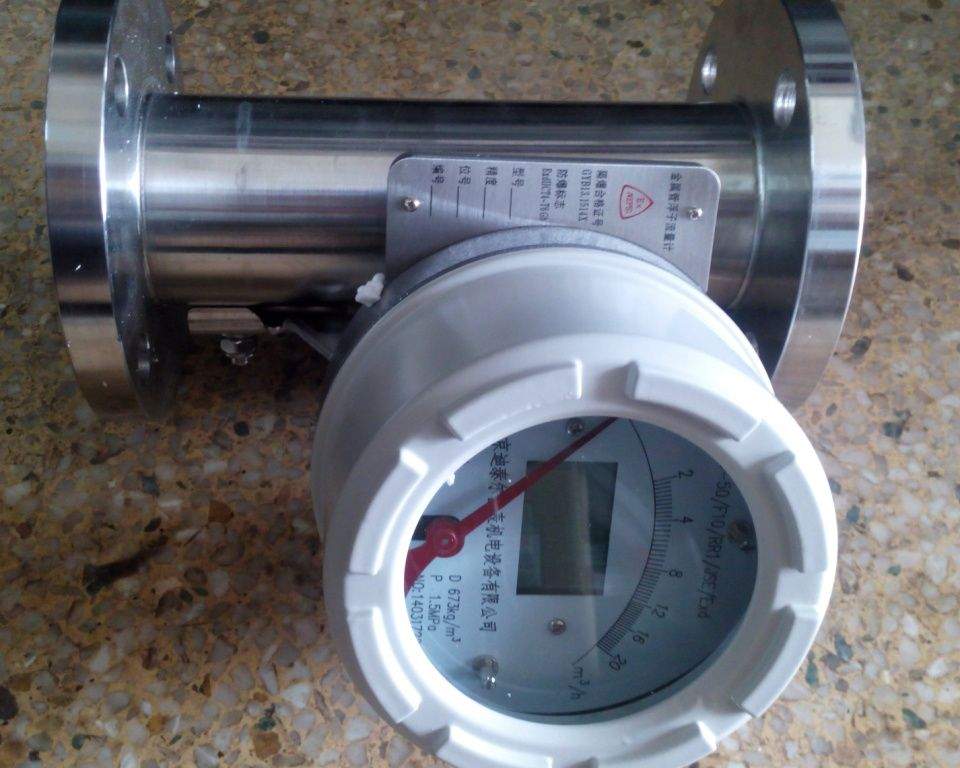

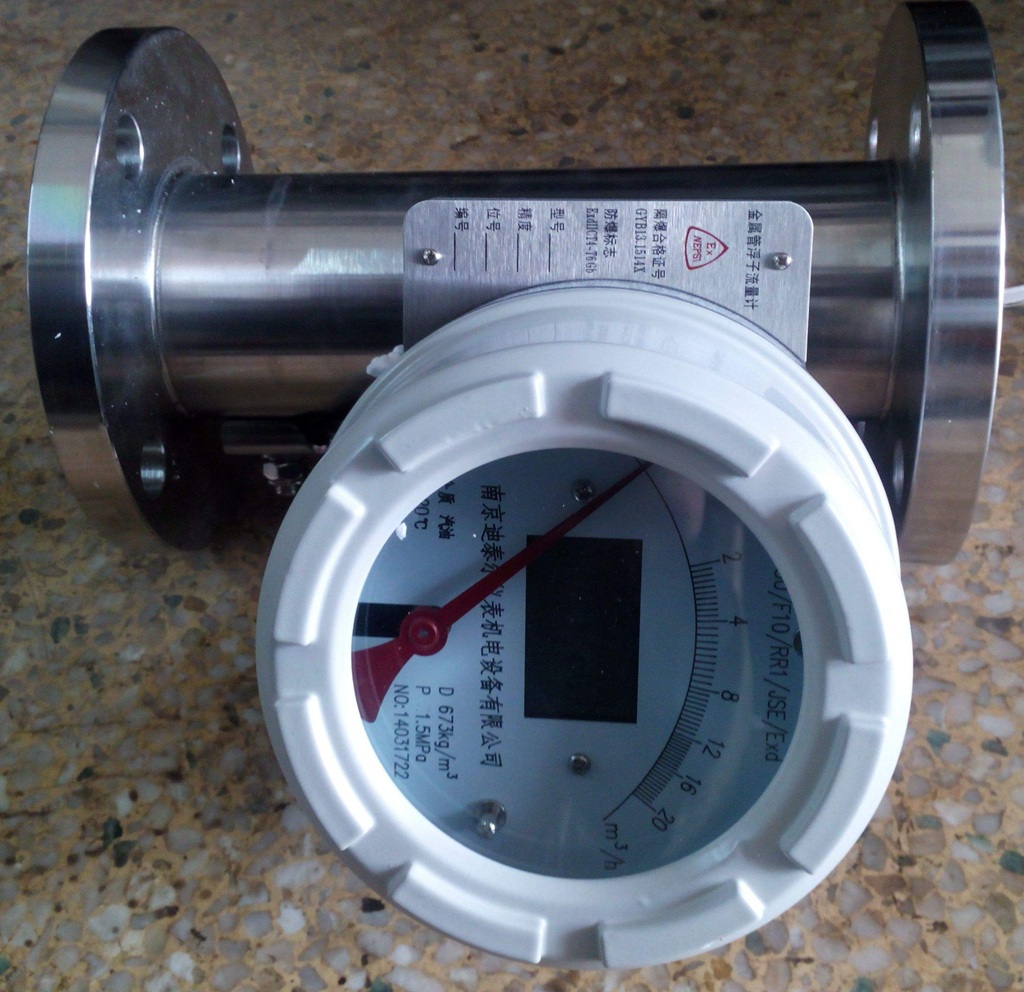

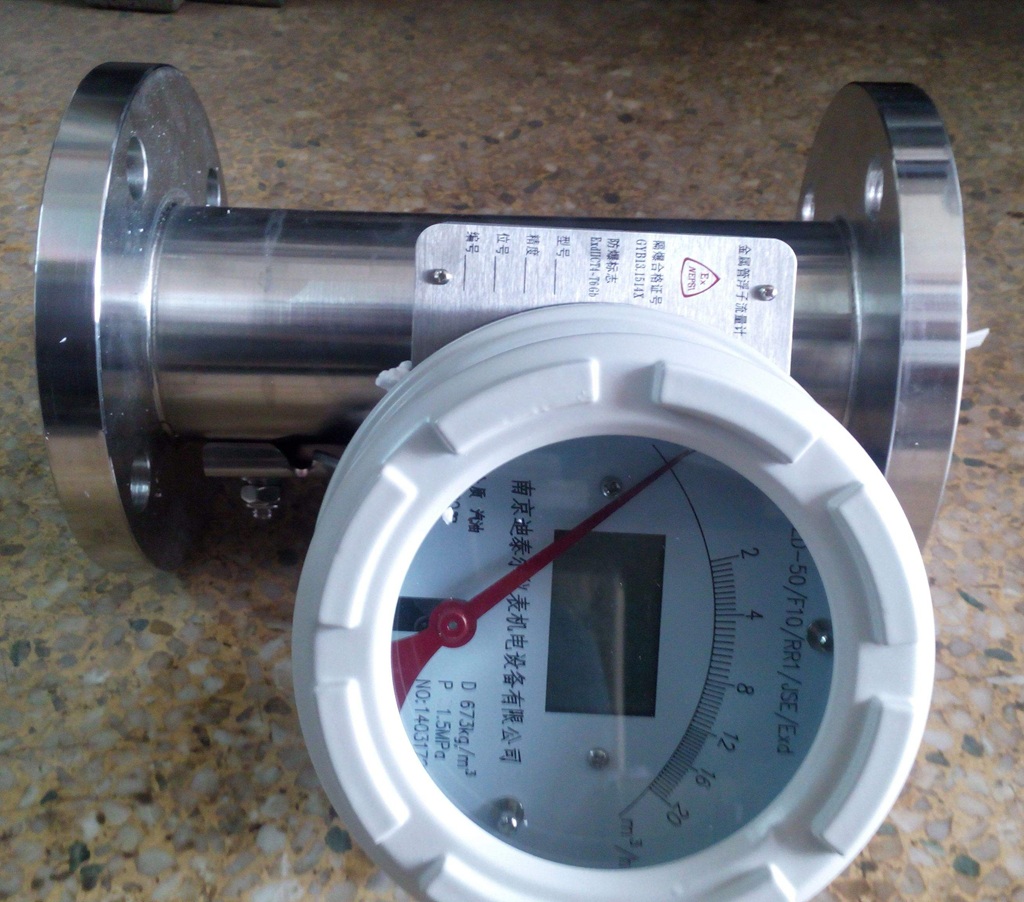

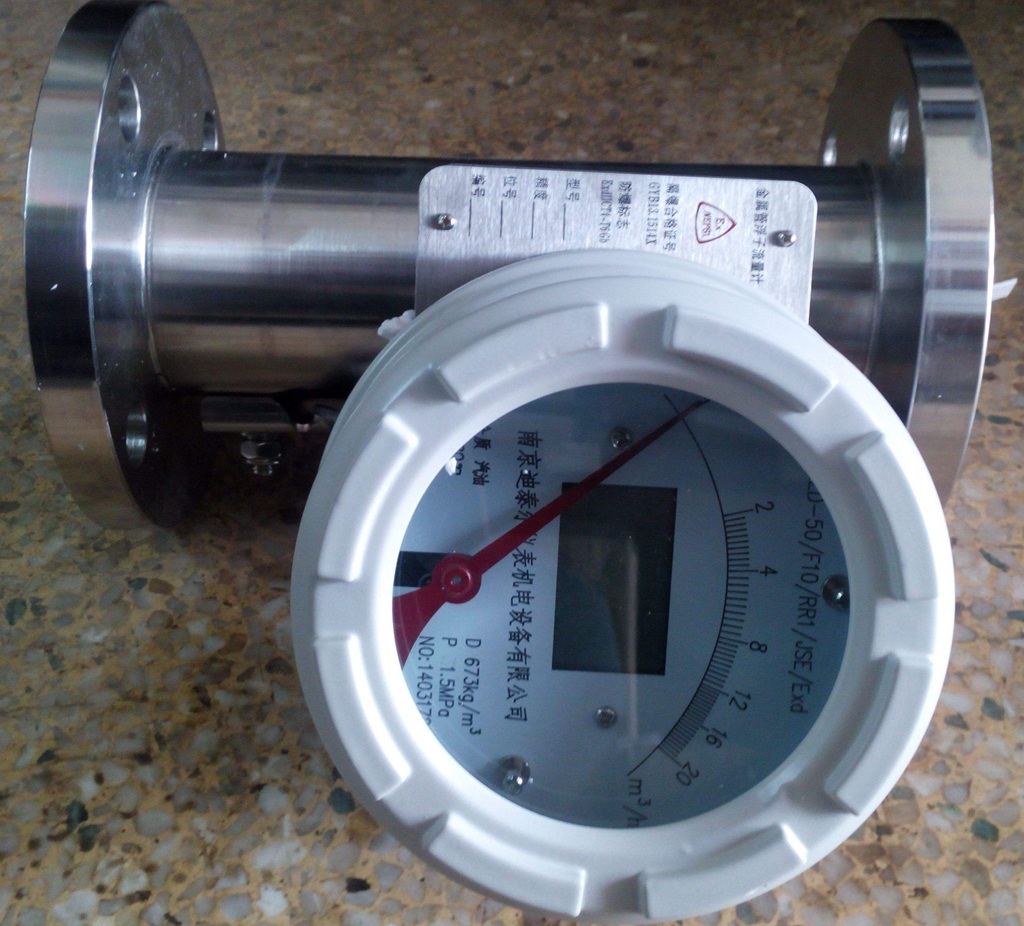

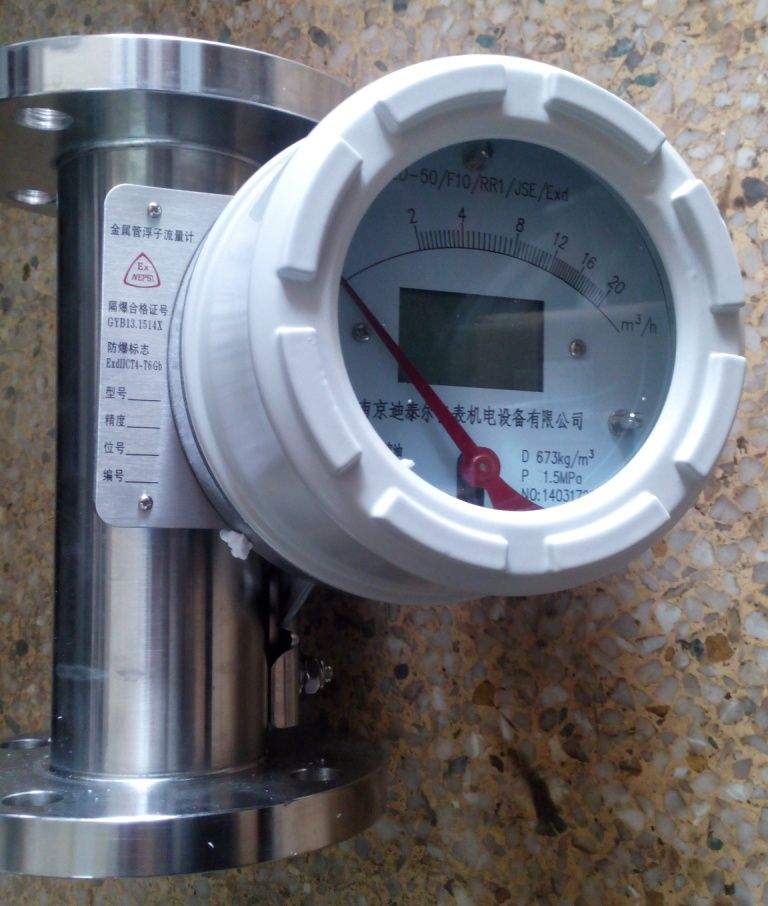

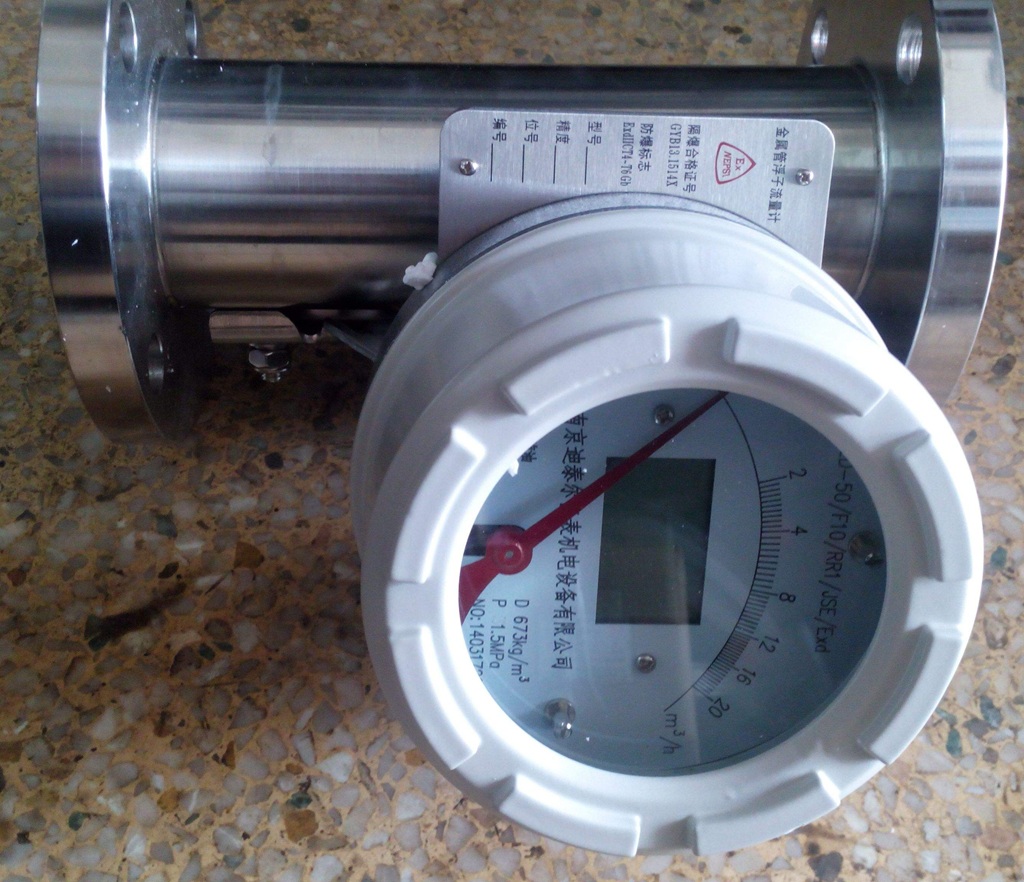

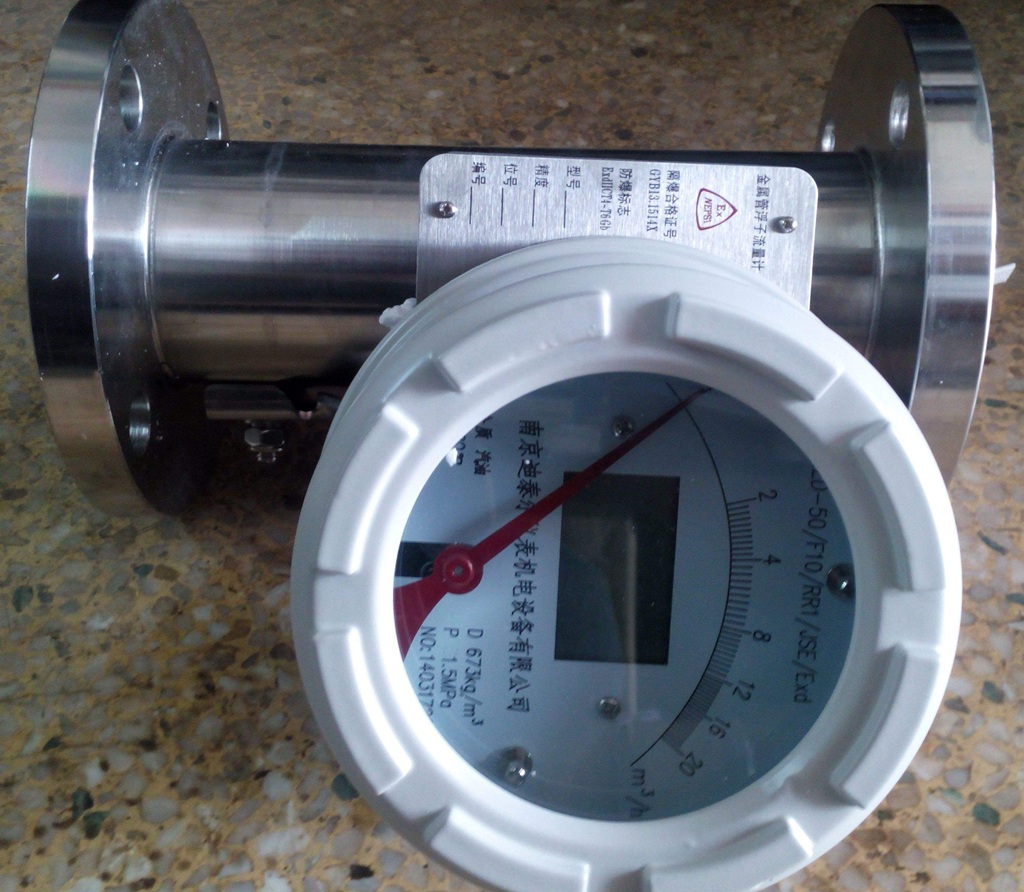

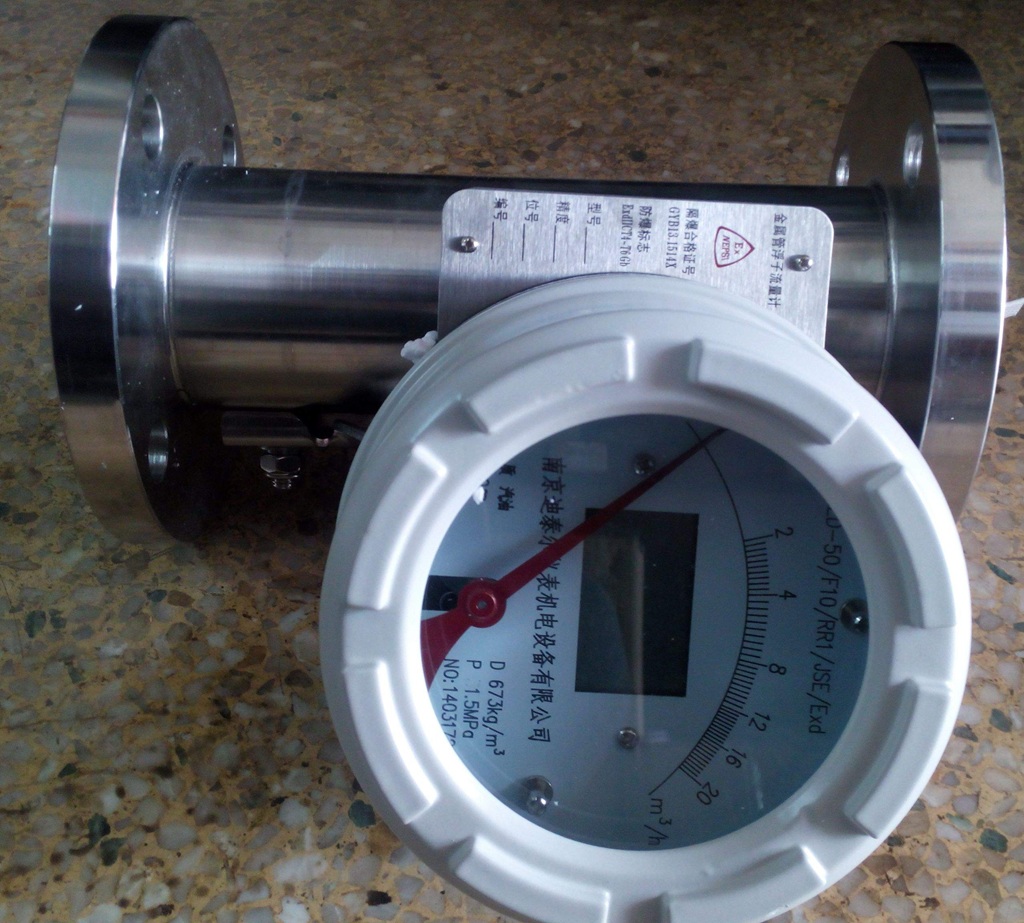

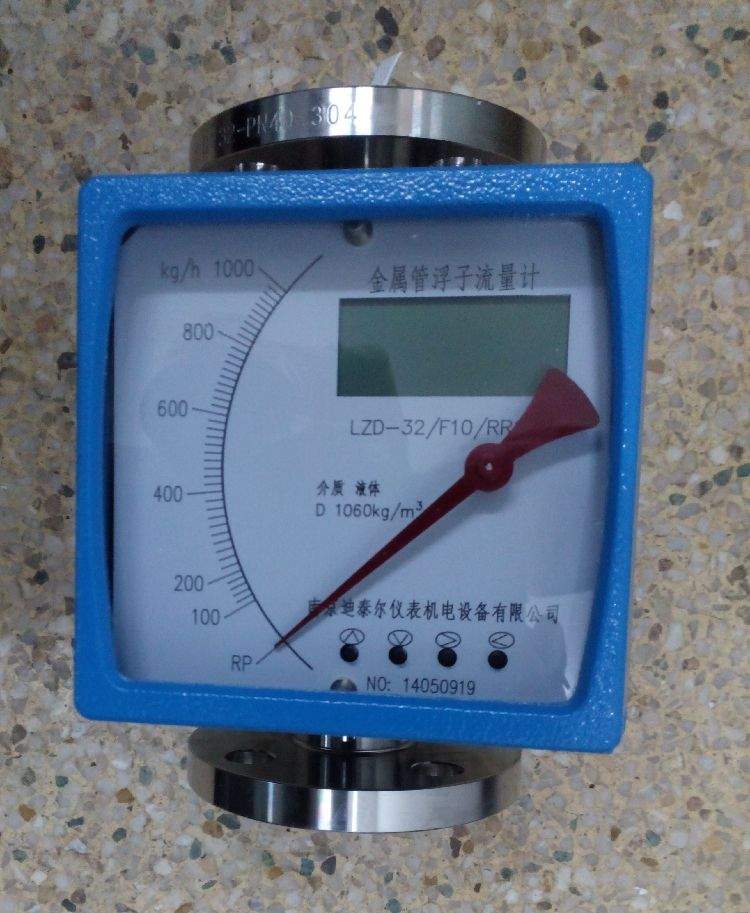

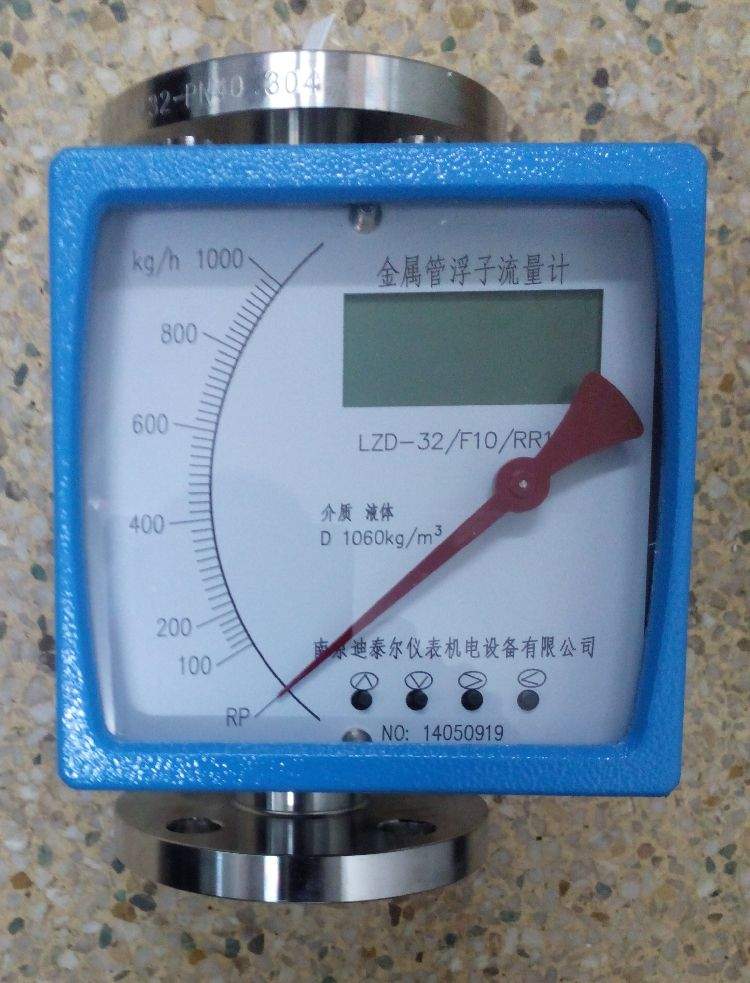

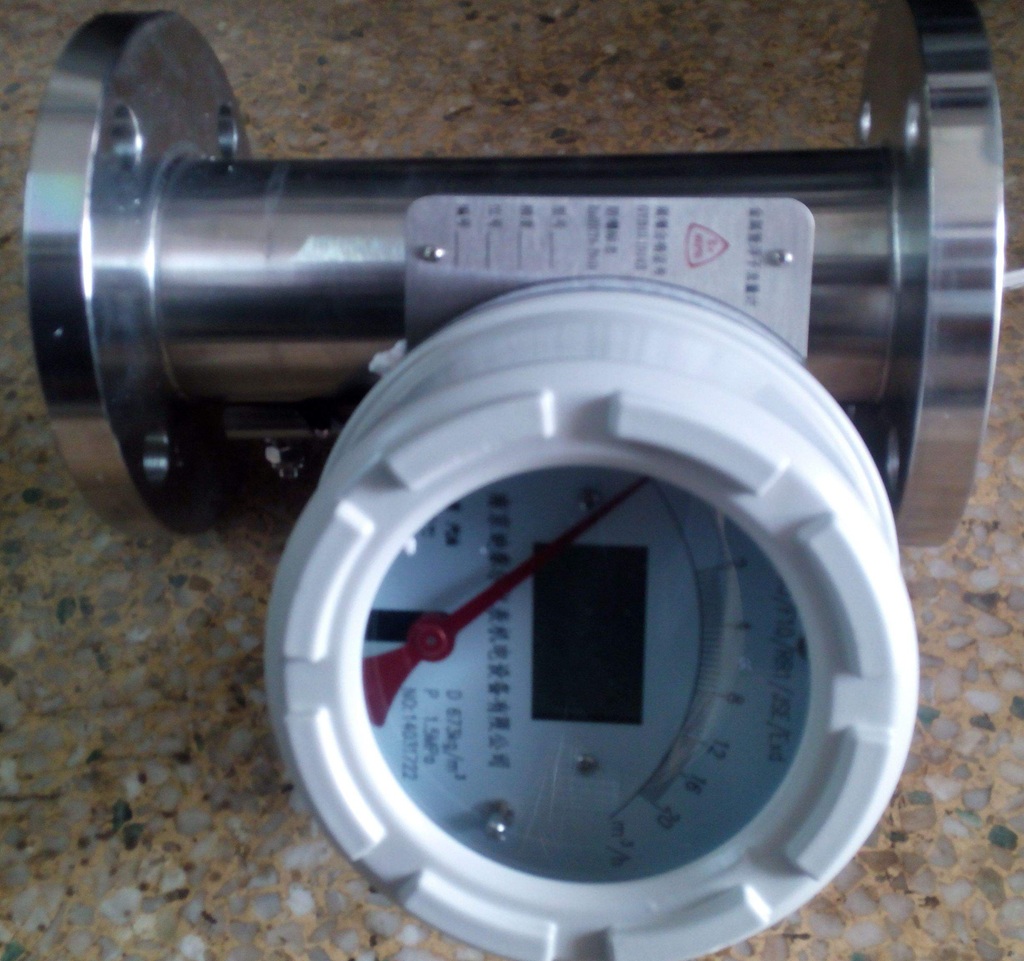

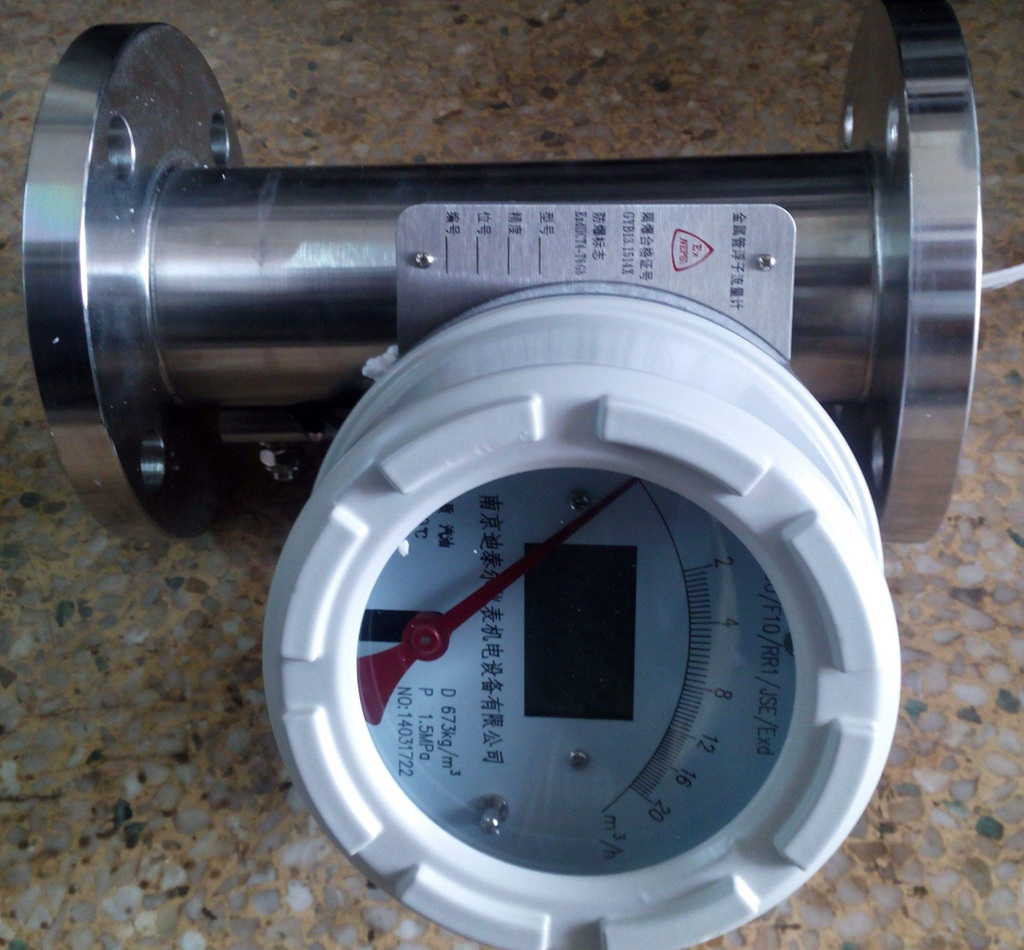

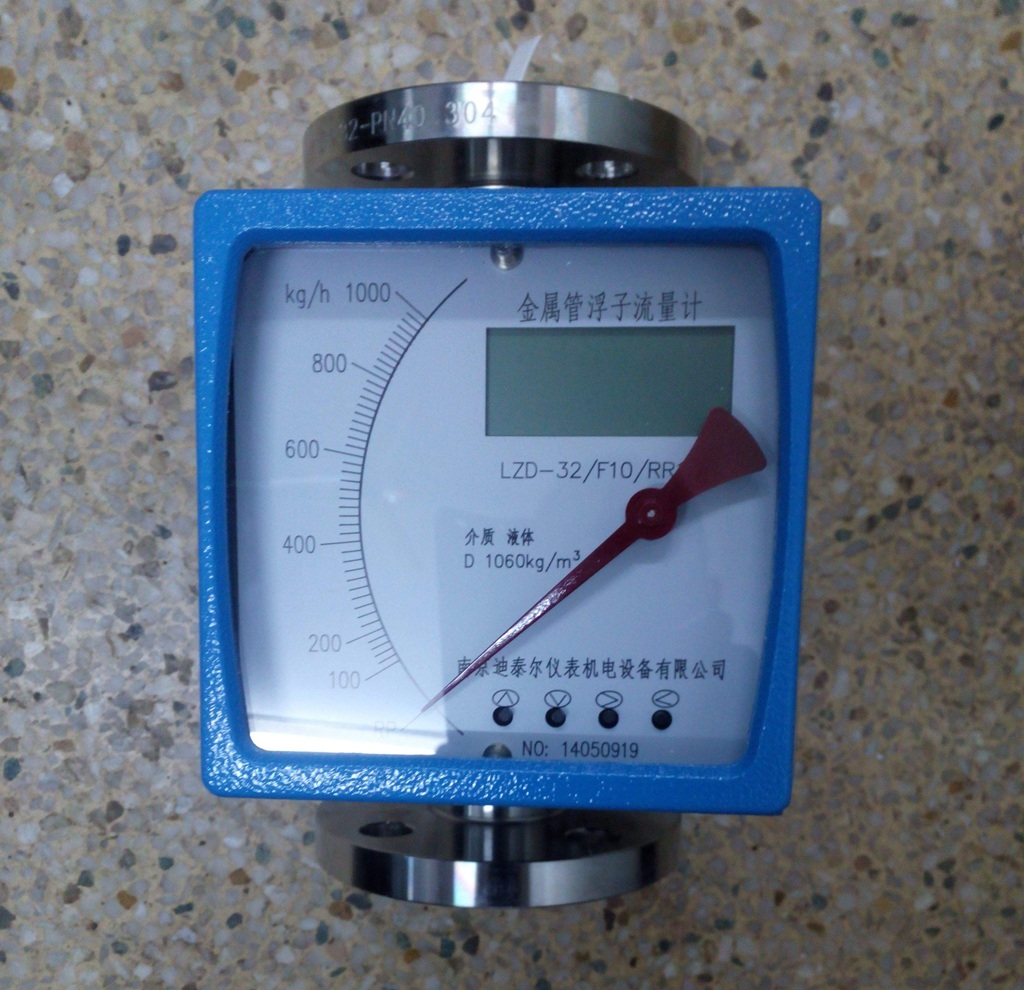

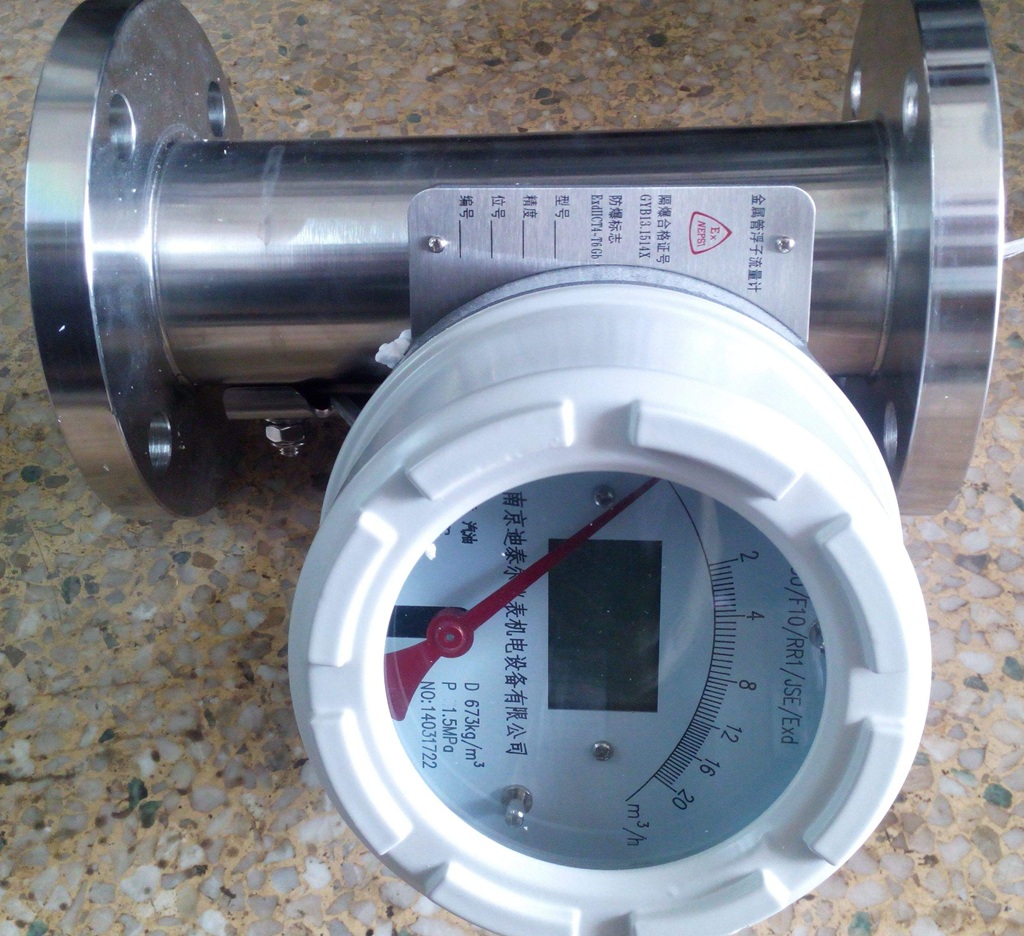

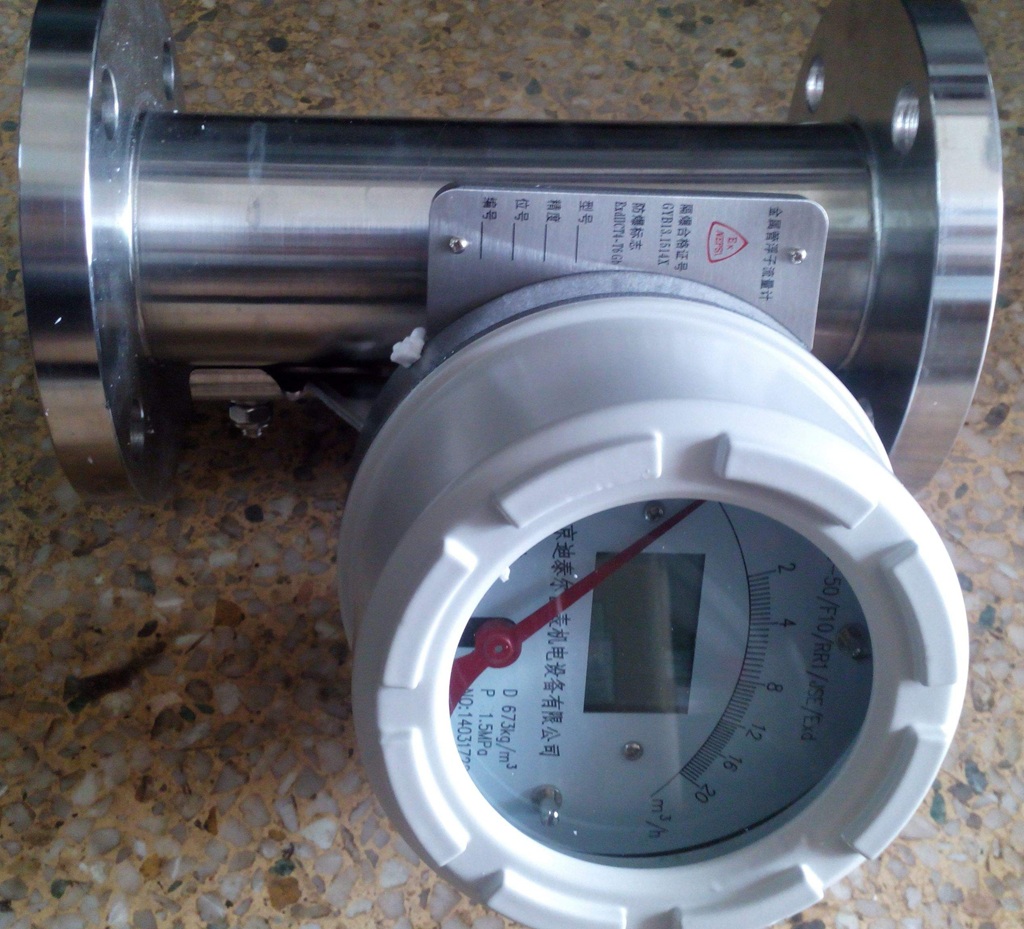

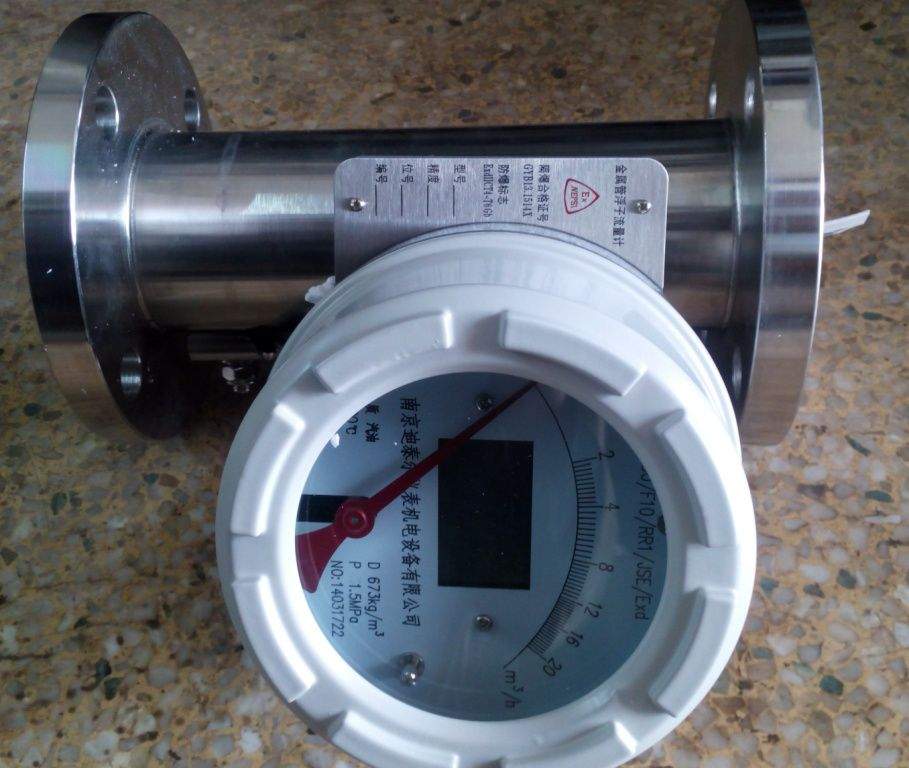

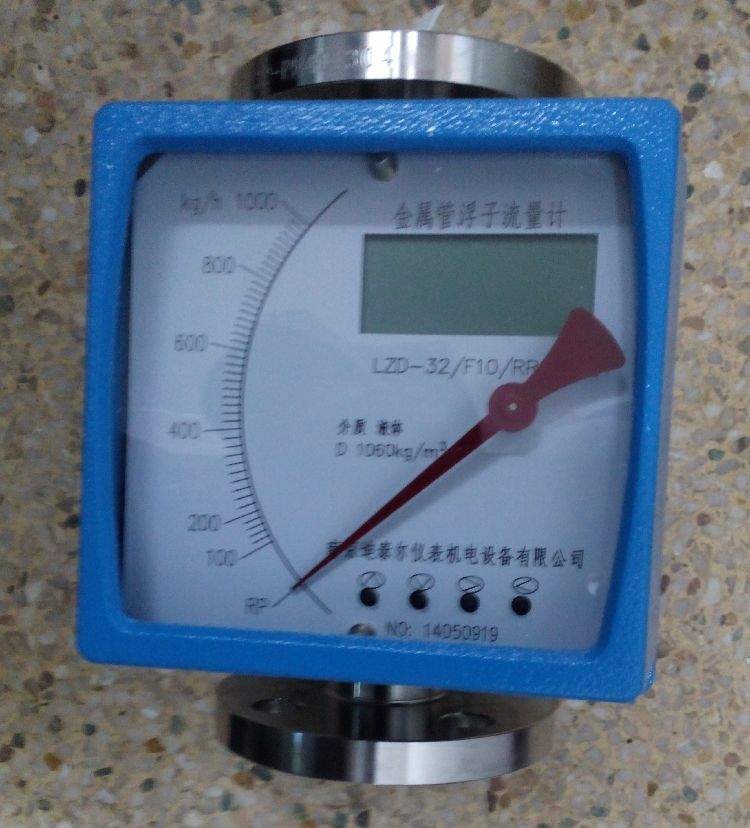

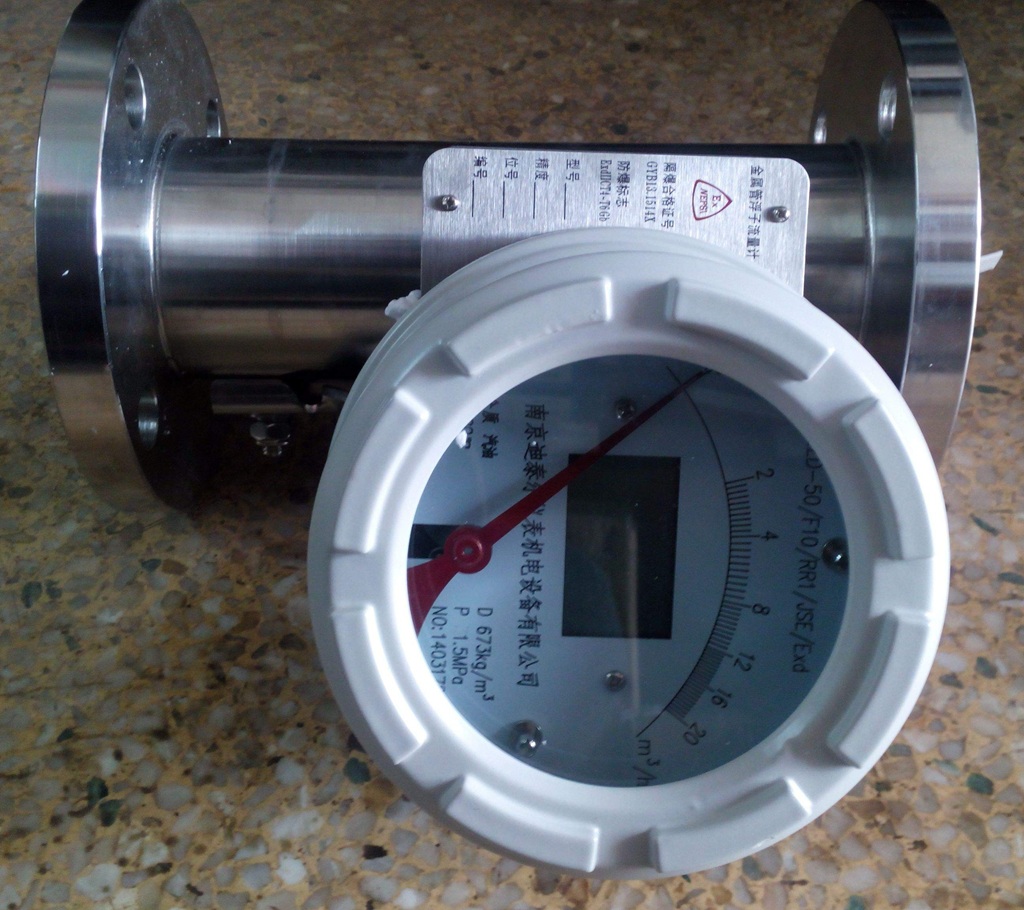

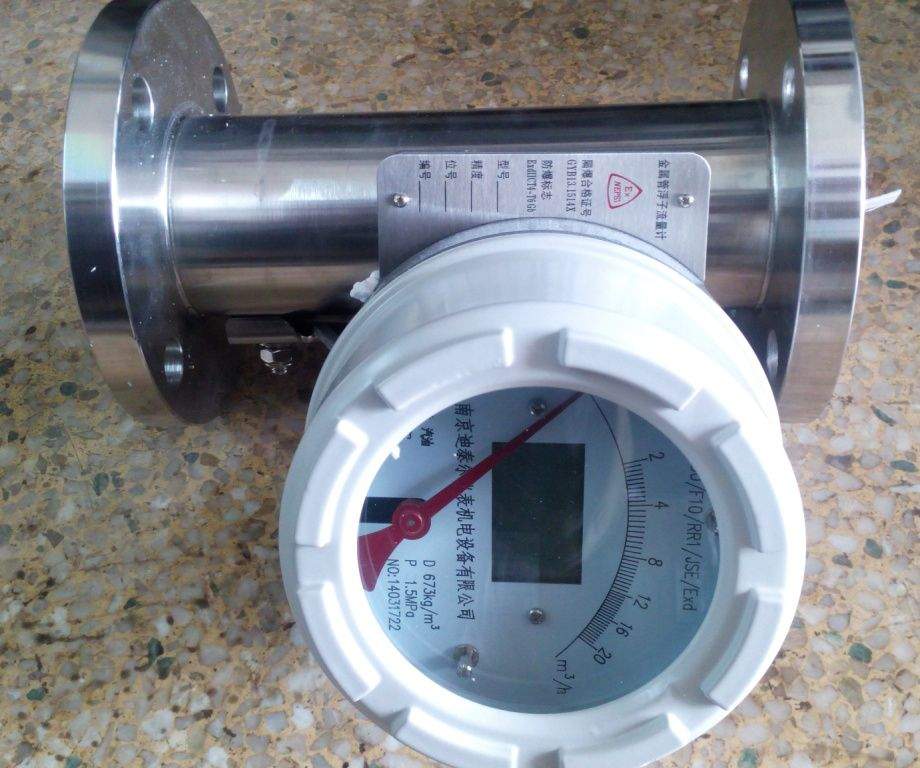

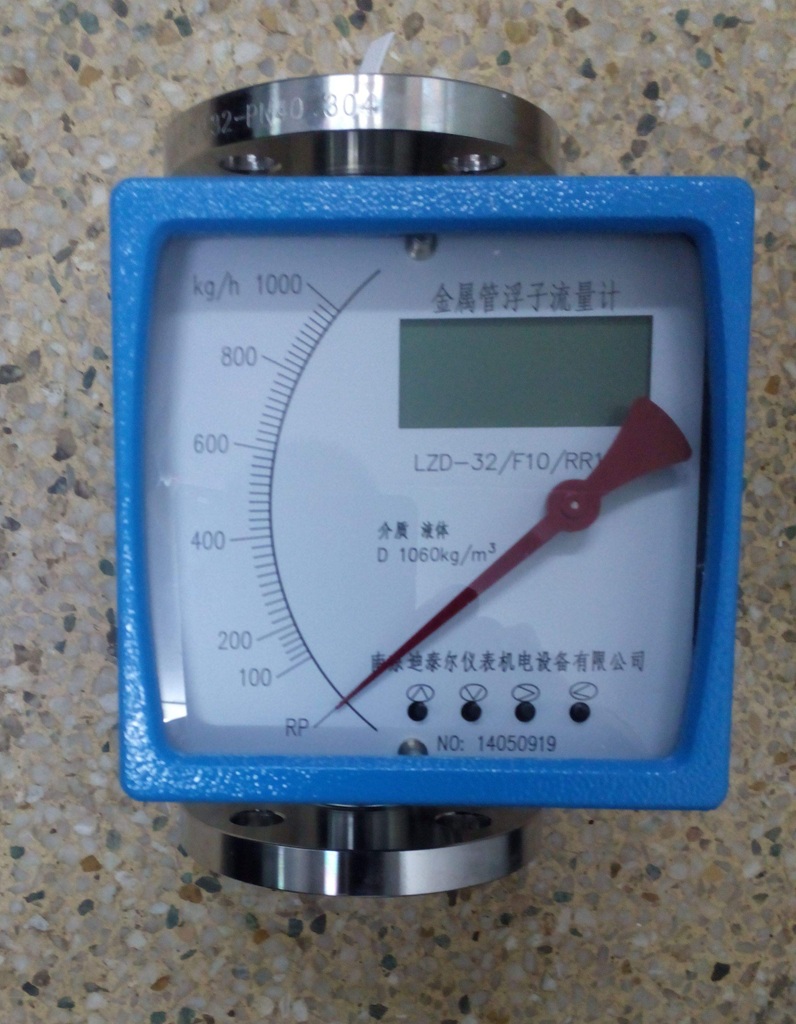

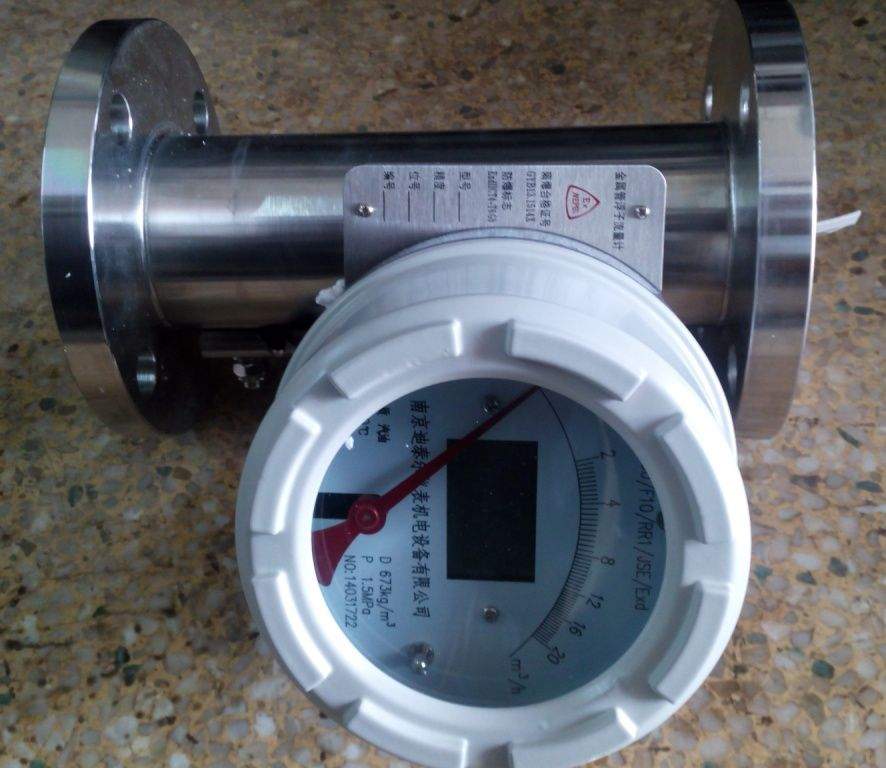

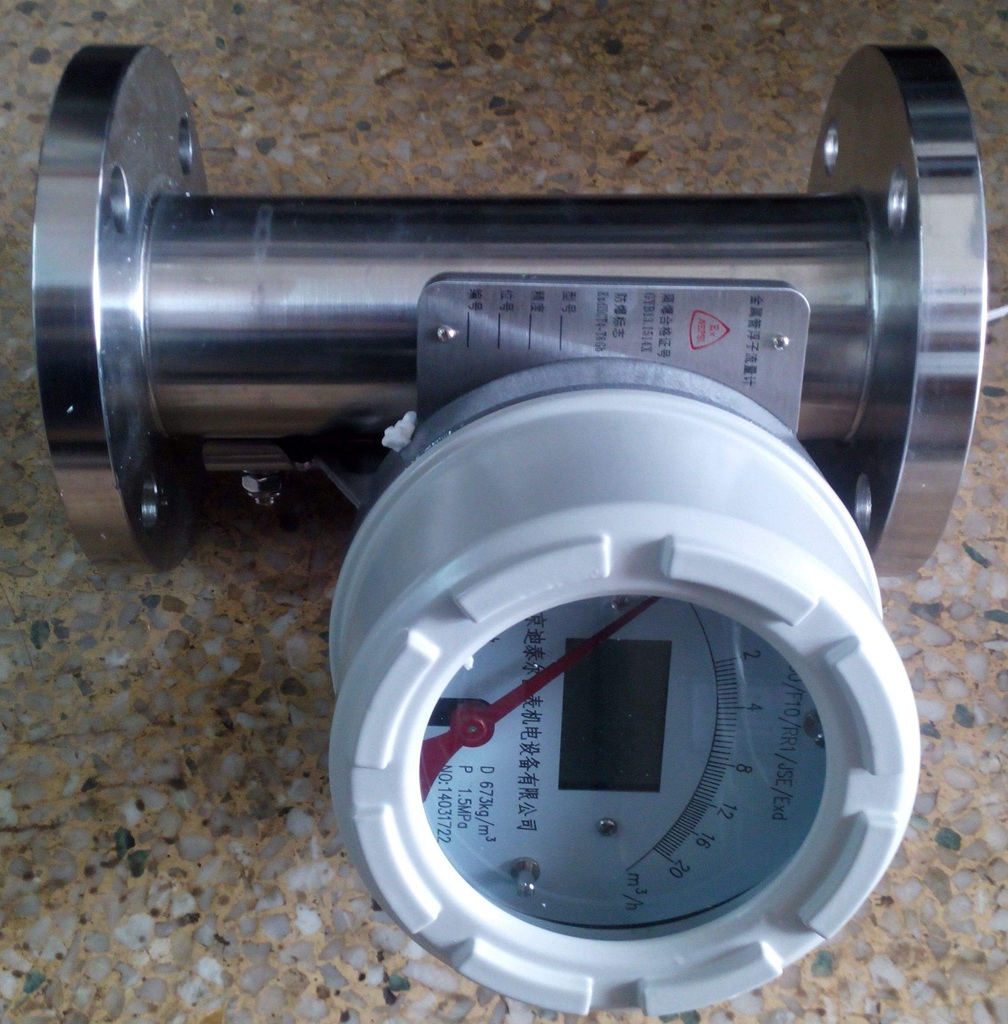

远传金属管浮子流量计

  金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小,检测范围大,使用方便等特点。它可用来测量液体、气体以及蒸汽的流量,特别适宜低流速小流量的介质流量测量。金属管浮子流量计口径范围为:DN15 一DN250 。有就地显示型和智能远传型两类,其中智能远传型使用的M6 型指示器是为金属管浮子流量计设计开发的多功能数字磁测变送器,它以MCU 微处理器为核心,采用磁传感器,通过数字滤波、软件修正等数字信号处理技术,达到测量磁场变化的目的。
.多年来,金属管浮子流量计以其各种优良性能和可靠性,及较好的性能价格比,广泛受到了石化、钢铁、电力、冶金、轻工、食品、制药、水处理等行业的选用,应用于行业中的液体、气体、蒸汽介质的测量和过程控制。
主要特点
.适用于小口径和低流速介质流量测量.结构简单,工作可靠,维护量小,使用寿命长
.对直管段要求不高
.较宽的量程比10 : 1
.就地显示型和智能远传型
.单轴灵敏指示
.非接触磁耦合传动结构确保位移传输稳定
.可用于易燃、易爆危险场合
智能M6 型指示器主要特点
.测量磁场的角位移
. LCD 显示,可交替显示瞬时流量和累积流量
.可实现参数设定
.数据恢复功能
. HART通讯
.单轴灵敏指示
.带背光LCD 显示功能
.本安型、隔爆型可选
测量范围:
水(20 ℃ )10 一300000L / h
空气(20℃ ,0.1013Mpa ) 0.7 一3000m3/h
参见流量表,特殊流量可订制
量程比:标准10:1
精确度:就地型1.5级  远传型1.5级(可选1.0 级)
公称压力
DN15- DN50 : 4.0MPa (大DN15 : 32MPa DN25 : 25MPa , DN50 : 20MPa )
DN80 一DN250 : 1.6 MPa (大DN80 : 10MPa , DN100 : 6.4MPa , DN125 : 4.0MPa
DN150 : 4.OMPo , DN200 : 2.5MPa , DN250 : 2.5MPa )
压力损失:1.5 一60kPa
介质粘度
DN15 : n 30mPa · s
DN25 : n 250mPa · 5 DN50 一DN150 : n 300mPa · s
介质温度:
就地型:一80 ~ + 300 ℃
远传型:一40 ~+ 150 ℃
高温型350 ℃
环境温度就地型:一40 ~ 80 ℃    远传型:一40  ~ + 50 ℃
存储温度:一20 ~十60 ℃
相对湿度:≤ 85 %
连接形式标准型:DIN2501特殊型:由用户指定的标准法兰
防护等级:IP65
远传型
电缆接口:M20 X 1.5
供电电源:24VDC
输出信号:4 - 20mADC , HART 协议
液晶显示:
瞬时流量显示数值范围:O 一50000
累计流量显示数值范围:0 一99999999
防爆等级
本安型:ExiaIICT6
隔爆型:ExdIIBT6
