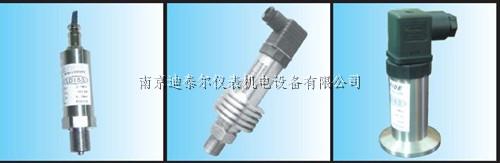

小巧型压力变送器

压力变送器

适用范围:

用于石油、化工、冶金、电力、医药卫生、酿酒及食品加工等工业领域,液体、气体和蒸汽的压力及液位

功能特点:

采用陶瓷压阻式传感器
结构简单,体积小巧,易安装
适用于与接触部分材质兼容的气体和液体介质
可以测量表压、绝压和负压
可配现场显示

主要技术指标:

测量对象:液体、气体和蒸气
测量范围: -0.1 ~ 0 ~ 60Mpa
测量精度 :0.2% 、 0.5%

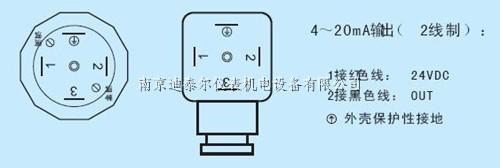

输出信号: 4 ~ 20 mA 或 1 ~ 5VDC
过载能力: <1.5 倍量程
温度漂移: 0.02%FS/ ℃
供电电源 :12 ~ 36VDA
介质温度: -40 ~ 85 ℃
环境温度: -30 ℃ ~ 80 ℃
环境湿度: <85%RH
负载电阻: ≤1000Ω
测量介质:对不锈钢不腐蚀的气体、液体

● 型号说明

型谱

说明

DET-131

小巧型压力变送器

测量方式

G

表压

A

绝压

接口尺寸

M1

M20×1.5

M2

1/2NPT-14

M3

特殊接口

输出信号

A

4 ~ 20 m ADC

V

1 ~ 5VDC

Z

指定输出信号

显示方式

N

不带显示

Z

数字表头显示

测量范围

()

内记入量程

型号举例: DTR -131GM 1AN ( 0-10MPa ) DTR-131 小巧型压力变送器,测量范围为表压 0-10 Mpa ,输出 4 ~ 20 m ADC ,接口尺寸为 M20×1.5



DTR - 132 型压力变送器


压力变送器

适用范围:

用于石油、化工、冶金、电力、医药卫生、酿酒及食品加工等工业领域,测量液体,气体和蒸汽的压力及液位

功能特点:

采用了扩散硅敏感元件,测量精确,稳定性好
抗干扰设计,适合恶劣使用环境
外部可直接调整零点和满度
结构紧凑坚固,安装使用方便
可配数字显示器做现场输出指示

主要技术指标:

测量对象:液体、气体和蒸气
测量范围: 0 ~ 20Kpa ~ 100 MPA
测量精度: ±0.2%FS 、 ±0.5%FS
输出信号: 4 ~ 20 mADA 或 1 ~ 5VDC
过载能力: 200%FS
温度漂移: 0.02%FS/ ℃
供电电源: 18 ~ 36VDA
介质温度: -40 ~ 85 ℃
环境温度: -30 ℃ ~ 80 ℃
环境湿度: <85%RH
测量介质:对不锈钢不腐蚀的气体、液体

● 型号说明

型谱

说明

DET-132

压力变送器

防爆形式

P

普通型

B

本安型

F

隔爆型

测量方式

G

表压

A

绝压

接口尺寸

M1

M20×1.5

M2

1/2NPT-14

M3

特殊接口

输出信号

A

4 ~ 20 m ADC

V

1 ~ 5VDC

Z

指定输出信号

显示方式

M

0 ~ 100% 模拟显示

E

数字表头显示

C

液晶表头显示

测量范围

()

()内记入量程

    型号举例 DTR-132PGM1AE ( 0-10MPa ) DTR-132 普通型系列压力变送器,测量范围为表压 0-10Mpa, 输出 4 ~ 20m ADC ,接口尺寸为 M20×1.5 ,带数字表头显示



DTR - 133 型压力变送器


压力变送器

适用范围:

用于石油、化工、冶金、电力、医药卫生、酿酒及食品加工等工业领域,测量液体,气体和蒸汽的压力及液位

功能特点:

采用进口陶瓷电容式传感器,测量精确,稳定性好
搞过载和抗冲击能力强,适合恶劣使用环境
外部可直接调整零点和满度
结构紧凑坚固,安装使用方便
可配数字显示器做现场输出指示

主要技术指标:

测量对象:液体、气体和蒸气
测量范围:表压: 0 ~ 500pa ~ 30 MPA
绝压: 0 ~ 3Kpa ~ 30 MPA
负压: -0.1 ~ 0 ~ 7 MPA
测量精度: ±0.2%FS 、 ±0.5%FS
输出信号: 4 ~ 20 mADA 或 1 ~ 5VDC
过载能力: <100 倍量程
温度漂移: 0.02%FS/ ℃
供电电源: 18 ~ 36VDA
介质温度: -40 ~ 85 ℃
环境温度: -30 ℃ ~ 80 ℃
环境湿度: <85%RH
测量介质:对不锈钢不腐蚀的气体、液体

● 型号说明

型谱

说明

DET-133

压力变送器

防爆形式

P

普通型

B

本安型

F

隔爆型

测量方式

G

表压

A

绝压

接口尺寸

M1

M20×1.5

M2

1/2NPT-14

M3

特殊接口

输出信号

A

4 ~ 20 m ADC

V

1 ~ 5VDC

Z

指定输出信号

显示方式

E

数字表头显示

C

液晶表头显示

测量范围

()

()内记入量程

    型号举例 DTR-133PGM1AE ( 0-10MPa ) DTR-133 普通型系列压力变送器,测量范围为表压 0-10Mpa, 输出 4 ~ 20 mADC ,接口尺寸为 M20×1.5 ,带数字表头显示



DTR - 136 型投入式液位变送器




液位变送器

适用范围:

适用于水利、电力、环保、供水、排水、石油、食品等行业的液位测量和控制

功能特点:

采用扩散硅敏感元件,测量精确,稳定性好
变送器探头采用全不锈钢密封结构,内充硅油,传感器芯片与介质完全隔离,可测量多种介质的液位
外部可直接调整零点和满度
结构紧凑坚固,安装使用方便
可配数字显示器做现场输出指示

主要技术指标:

测量范围: 0.1 ~ 100m
测量精度: ±0.2%FS 、 ±0.5%FS
输出信号: 4 ~ 20 mA 或 1 ~ 5VDC
过载能力: 2 ~ 3 倍量程
温度漂移: 0.02%FS/ ℃
供电电源: 18 ~ 36VDA
介质温度: -20 ~ 80 ℃
环境温度: -30 ℃ ~ 80 ℃
环境湿度: <85%RH

● 型号说明

型谱

说明

DET-136

投入式液位变送器

防爆形式

P

普通型

B

本安型

F

隔爆型

连接方式

L1

导气电缆连接

L2

不锈钢管连接,最长 2.5m

L3

特殊连接

输出信号

A

4 ~ 20 m ADC

V

1 ~ 5VDC

Z

指定信号

显示方式

M

0 ~ 100% 模拟显示

E

数字表头显示

C

液晶表头显示

测量范围

()

()内记入量程

    型号举例 DTR-136BL 1AC ( 0 -10m ) DTR-136 隔爆型液位变送器,输出 4 ~ 20 mA ,导气电缆连接 , 带液晶显示



DTR - 136F 浮球液位变送器


浮球液位变送器

适用范围:

用于石油、化工、水利、电力、造纸、供水、排水等行业的液位的测量和控制

功能特点:

采用进口元件,性能可靠,稳定性好
结构紧凑、安装使用方便
外部可直接调整零点和满度
采用全不锈钢结构,可测量多种介质的液位

主要技术指标:

测量范围: 0 ~ 0 .3m ~ 6 m
测量精度: ±1.5%(H≥ 1.0 m ) 、 ±2.5%(H≥ 0.3 m )
输出信号: 4 ~ 20 mAD
供电电源: 18 ~ 36VDA( 标定 24V)
介质温度: -40 ~ 70 ℃
测量介质:粘度 ≤0.07PaS 、密度 ≥ 0.5g /cm3
工作压力: 0.6Mpa 、 1.0Mpa (特殊订货最大不超过 2.5Mpa )
环境温度: -40 ℃ ~ 70 ℃
环境湿度: ≤85%RH
浮球材料:不锈钢、聚四氟乙烯

● 型号说明

型谱

说明

DET -136F

浮球式液位变送器

防爆形式

P

普通型

B

本安型

F

隔爆型

基本特征

T

通用型: φ120 不锈钢浮球

C

常温型: ABS 工程塑料球

N

耐腐蚀型:导杆及浮球衬四氟

X

小浮球型: φ50 不锈钢浮球

安装方式

A

不带安装

B

安装版

C

可动塑料法兰 DN125 、 DN80 、 DN50

D

固定不锈钢法兰 DN125 、 DN80 、 DN50

E

可动不锈钢法兰及四氟衬板 DN125 、 DN80 、 DN50

输出信号

A

4 ~ 20 mAD

V

1 ~ 5VDC

Z

指定信号

显示方式

M

0 ~ 100% 模拟显示

E

数字表头显示

C

液晶表头显示

测量范围

()

记入量程

    型号类例: DTR-136FPTAAE ( 0 ~ 2m ) DTR -136F 浮球式液位变送器,通用型,输出 4 ~ 20 mADC ,带数码显示,测量范围为 0 ~ 2 米



DTR - 136P 平衡罩式液位变送器


液位变送器

适用范围:

用于石油、化工、水利、电力、造纸、供水、排水等行业的液位的测量和控制

功能特点:

采用进口扩散硅敏感元件,测量精确、稳定性好
抗干扰设计,适合恶劣使用环境,耐高温
外部可直接调整零点和满足

主要技术指标:

测量范围: 0 ~ 0 .2m ~ 10 m
测量精度: ±0.5%FS
输出信号: 4 ~ 20 mADC 或 1 ~ 5VDC
过载能力: 2 ~ 3 倍量程
供电电源: 18 ~ 36VDA ( 标定 24VDC)
介质温度: -50 ~ 300 ℃
环境温度: -30 ℃ ~ 80 ℃
环境湿度: ≤85%RH

● 型号说明

型谱

说明

DET-136P

平衡式液位变送器

防爆形式

P

普通型

B

本安型

F

隔爆型

连接方式

L1

不锈钢管连接

L2

特殊连接

输出信号

A

4 ~ 20 m ADC

V

1 ~ 5VDC

Z

指定信号

显示方式

M

0 ~ 100% 模拟显示

E

数字表头显示

C

液晶表头显示

测量范围

()

()内记入量程

    型号类例: DTR-136PPL1AE ( 0 ~ 10 ) DTR-136P 平衡罩式液位变送器,不锈钢管连接,输出 4 ~ 20 mADC ,带数码表头显示,测量范围为表压 0 ~ 10 米



DTR - 1151AP 、 GP 型电容式变送器


差压变送器

适用范围:

引进国外先进的制造技术和设备,具有设计合理、品种规格全、使用方便、防爆等特点、变送器关键零部件均选用国际上高品质产品,保证了产品精度、长期稳定的特性。用于石油、化工、电力、冶金等行业测量气体和液体的压力

功能特点:

品种齐全、精度高、稳定性好
二线制工作方式, 4 ~ 20 mA 输出
敏感元件采用固体化结构,小型坚固、抗振性强
无机械可动部件,维护工作量少
接触介质材料可选
防爆壳体结构,全天侯使用
单向过载保护
量程和零部件外部连续调节
阻尼可调

主要技术指标:

测量范围:见选型表 总误差: ±3.5%FS/ 55 ℃
防护等级: IP65 超压影响: ±0.25%FS
超压极限: 13.8 ~ 68.9Mpa 振动影响: ±0.05%FS/g
过载能力: 1.15 倍 电源影响:< 0.05%FS/V
相对温度: 0 ~ 100% 重 量: ≈ 5Kg
容积变化量: < 0.16cm 2 介质温度: -40 ~ 80 ℃
工作电源: 24VDC 环境温度: -30 ℃ ~ 80 ℃

● 型号说明

型谱

说明

DET-1151AP 、 GP

压力变送器

测量范围

3

0 ~ 1.25 ~ 7.46KPa

4

0 ~ 6.22 ~ 37.29KPa

5

0 ~ 31.10 ~ 186.40KPa

6

0 ~ 117.2 ~ 689.48KPa

7

0 ~ 0.34 ~ 2.07MPa

8

0 ~ 1.17 ~ 6.89MPa 注 : 不提供带隔离膜片的品种

9

0 ~ 0.35 ~ 20.67MPa 注 : 不提供带隔离膜片的品种

0

0 ~ 6.89 ~ 41.37MPa 注 : 不提供带隔离膜片的品种

输出

E

4 ~ 20mADC

M

1 ~ 5VDC

S

4 ~ 20mADC 智能型电路

结构材料

压力容室和接头

泄放阀

隔离膜片

填充液

12

碳钢镀镉

316 不锈钢

316 不锈钢

硅油

53

碳钢镀镉

哈氏合金 C

哈氏合金 C-276

硅油

54

碳钢镀镉

蒙耐尔合金

蒙耐尔合金

硅油

55

碳钢镀镉

316 不锈钢

硅油

22

316 不锈钢

316 不锈钢

316 不锈钢

硅油

23

316 不锈钢

316 不锈钢

哈氏合金 C-276

硅油

24

316 不锈钢

316 不锈钢

蒙耐尔合金

硅油

25

316 不锈钢

316 不锈钢

硅油

33

哈氏合金 C

哈氏合金 C

哈氏合金 C-276

硅油

35

哈氏合金 C

哈氏合金 C

硅油

44

蒙耐尔合金

蒙耐尔合金

蒙耐尔合金

硅油

选用项目

M1

线性指示表 , 0 ~ 100% 刻度

M3

LED 显示 , 线性表头 0 ~ 100%, 用户可选

B1

弯支架管装 (φ 51mm 管子 )

B2

弯支架板装

B3

平支架管装 (φ 51mm 管子 )

D1

泄放阀在压力容器侧上部

D2

泄放阀在压力容器侧下部

缺省

1/2NPT 锥管阴螺纹接头

C1

1/2NPT 引压过渡接头后部焊接 φ14 引压管

C2

丁字型螺纹接头 M20×1.5



DTR - 1151DP 、 HP 型电容式差压、大差压变送器




差压变送器

用范围:

引进国外先进的制造技术和设备,具有设计合理、品种规格全、使用方便、防爆等特点、变送器关键零部件均选用国际上高品质产品,保证了产品精度、长期稳定的特性。用于石油、化工、电力、冶金等行业测量气体和液体的压力

功能特点:

品种齐全、精度高、稳定性好
二线制工作方式, 4 ~ 20 mA 输出
敏感元件采用固体化结构,小型坚固、抗振性强
无机械可动部件,维护工作量少
接触介质材料可选
防爆壳体结构,全天侯使用
单向过载保护
量程和零部件外部连续调节
阻尼可调

主要技术指标:

测量范围:见选型表 总误差: ±3.5%FS/ 55 ℃
防护等级: IP65 超压影响: ±0.25%FS
超压极限: 13.8 ~ 68.9Mpa 振动影响: ±0.05%FS/g
过载能力: 1.15 倍 电源影响:< 0.05%FS/V
相对温度: 0 ~ 100% 重 量: ≈ 5Kg
容积变化量: < 0.16cm 2 介质温度: -40 ~ 80 ℃
工作电源: 24VDC 环境温度: -30 ℃ ~ 80 ℃

● 型号说明

型谱

说明

A0B-1151AP 、 GP

差压变送器

测量范围

3

0 ~ 1.24 到 0 ~ 7.46KPa

4

0 ~ 6.22 到 0 ~ 37.29KPa

5

0 ~ 31.10 到 0 ~ 186.45KPa

6

0 ~ 117.21 到 0 ~ 689.48KPa

7

0 ~ 0.34 到 0 ~ 2.07KPa

8

0 ~ 1.17 到 0 ~ 6.89KPa

输出

E

4 ~ 20mADC

M

1 ~ 5VDC

S

4 ~ 20mADC 智能型电路

结构材料

压力容室和接头

泄放阀

隔离膜片

填充液

12

碳钢镀镉

316 不锈钢

316 不锈钢

硅油

53

碳钢镀镉

哈氏合金 C

哈氏合金 C-276

硅油

54

碳钢镀镉

蒙耐尔合金

蒙耐尔合金

硅油

55

碳钢镀镉

316 不锈钢

硅油

22

316 不锈钢

316 不锈钢

316 不锈钢

硅油

23

316 不锈钢

316 不锈钢

哈氏合金 C-276

硅油

24

316 不锈钢

316 不锈钢

蒙耐尔合金

硅油

25

316 不锈钢

316 不锈钢

硅油

33

哈氏合金 C

哈氏合金 C

哈氏合金 C-276

硅油

35

哈氏合金 C

哈氏合金 C

硅油

44

蒙耐尔合金

蒙耐尔合金

蒙耐尔合金

硅油

选用项目

M1

线性指示表 , 0 ~ 100% 流量刻度

M2

平方根指示表 , 0 ~ 100% 流量刻度

M3

LED 显示 , 线性表头 0 ~ 100%, 用户可选

B1

管装弯支架 (φ 51mm 管子 )

B2

板装变支架

B3

管装平支架 (φ 51mm 管子 )

D1

泄放阀在压力容器侧上部

D2

泄放阀在压力容器侧下部

缺省

1/2NPT 锥管阴螺纹接头

C1

1/2NPT 引压过渡接头后部焊接 φ14 引压管

C2

丁字型螺纹接头 M20×1.5

注: HP 型大差压变送器结构材料仅选用代号为 12 和 22



SBWR/Z 温度变送器

温度变送器
适用范围:

可以接收热电阻或各类热电偶输入,可直接安装于温度传感器接线盒内,并标出标准电压电流信号,广泛用于电力、冶金、化工、食品、医药、环保等行业的控制领域。

功能特点:

变送器信号电源同为两根普通导线,节省了热电偶专用补偿导线,降低了线路干扰带来的误差。
体积小巧、安装方便
精度好,抗干扰,稳定性好,免维护
外部可直接调整零点和满度
电流信号输出,传输距离远,缩短了仪表与传感器的距离,降低线路干扰带来的误差

主要技术指标:

输出: 4 ~ 20mA ,极限 28 mA
输入范围:热电阻: Pt100 ,﹣ 200 ~ 500 ℃ ; Cu50, -50 ~ 500 ℃
热电偶: K 型, 300 ~ 1200 ℃ ; E 型, 200 ~ 800 ℃ ; S 型, 600 ~ 1600 ℃ ;
熔断检测:上限(标准)
测量精度:热电阻: ±0.2%FS
热电偶 /mV : ±0.3%FS ~ ±0.5%FS
温度漂移: ±0.2%/ ℃
冷端补偿: 0 ~ 50 ℃ ± 1 ℃
调整方式:电位器
电源电压: 24VDC±10%
负载能力: 0 ~ 500Ω
环境温度: -20 ~ 80 ℃
环境湿度:﹤ 85%RH

● 型号说明

型谱

说明

SBW

温度变送器

输入信号

R

热电偶

Z

热电阻

分度号

P

配 Pt100 热电阻

C

配 Cu50 热电阻

K

配 K 型热电偶

E

配 E 型热电偶

S

配 S 型热电偶

B

配 B 型热电偶

T

配 T 型热电偶

输出信号

A

4 ~ 20 m ADC

V

1 ~ 5VDC

Z

指定信号

测量范围

()

()内记入量程

     型号举例: SBWZ-PA ( 0-200 ) SBW 温度变送器,输入 Pt100 热电阻,输出信号 4 ~ 20mADC ,测量范围为 0 ~ 200 ℃



SBW 系列一体化温度变送器


温度变送器

适用范围:

SBW 系列一体化温度变送器是温度传感器与温度送变器为一体,将温度变送器置于温度传感器(热电阻、热电偶)接线盒内,把温度转变成与热电阻、热电偶输出成正比的 4 ~ 20mADC 标准信号传输给二次仪表、计算机系统,从而实现对温度的精确测量和控制。产品广泛应用于电力、化工、石油、食品、医药、环保等行业。

功能特点:

二线制 4 ~ 20mADC 输出,传输距离远,抗

干扰能力强。
冷端、温漂、非线性自动补偿,测量精度高,长期稳定性好。
温度模块内部采用环氧树脂浇注工艺,适应于各恶劣和危险场所使用。
一体化设计,结构简单合理,可直接替换普通装配式热电偶、热电阻。
采用热电偶温变,可免用补偿导线,降低成本。
液晶、数码管、指针等多种指示功能方便现场适时监控。

主要技术指标:

测量精度: ±0.2%FS 、 ±0.5%FS
输出: 4 ~ 20mA 或 1 ~ 5VDC
电源电压: 24VDC
环境温度: -20 ~ 80 ℃
环境湿度:﹤ 85%RH


● 型号说明

型谱

说明

SBW

温度变送器

变送器种类

R

热电偶类( K 、 S 、 B 、 E 、 R 、 N 、 J 、 T )

Z

热电阻类( Pt100 、 Cu50 )

装配形式

G

装配式

K

铠装式

安装固定形式

装配式

铠装式

1

无固定装置式

无固定装置式

2

固定螺纹式

固定卡套螺纹式

3

活动法兰式

可动卡套螺纹式

4

固定法兰式

固定卡套螺法兰

5

直角活动法兰式

活动卡套螺法兰

6

固定锥形螺纹

接线盒形式

2

防溅式接线盒

3

防水式接线盒

4

隔爆式接线盒

保护管外径

0

φ 16mm 保护管

1

φ 25mm 保护管

2

φ 16mm 保护管

3

φ 25mm 保护管

4

铠装式 φ1.5 ~ 8mm

现场显示表头

W

无现场显示

M

0 ~ 100% 模拟显示

C

液晶显示

E

数字显示

精度

0.5

±0.5%FS

0.2

±0.2%FS

传感器总长、插入长度

用户标定

测量范围

用户标定

     注 : 温度较高的场合 , 需现场分离安装
