DK800玻璃转子流量计

DK800玻璃转子流量计

    DK800流量计引进德国克隆尼 (KROHNE) 公司专有技术和设备制造,按其用途、结构特点、安装方式不同,有普通型、耐腐型、面板式多个品种,适用于微小流量测量。

技术参数

测量范围:水( 20 ℃) 0.002 ~ 160L / h
空气( 1.013 × 10 5 Pa 、 20 ℃ ) 0.1 ~ 1000L / h
范围度: 10 : 1
准确度等级: 2.5;4
锥管:光管;带筋管 长度: 100mm  标尺:流量标尺
浮子形状:球
允许被测流体状况 最大压力: 1.0,1.6MPa  工作温度: -20 ℃~ +60 ℃或 0 ℃~ +120 ℃
总长: 145mm
连接方式:软管、金属管
重量: 0.4kg
注 : 引进流量计准确度等级的计算符合国际先进标准 VDI / VDE3513, 误差取 1 / 4 引用误差 +3 / 4 相对误差

1. 型号规格

DK800玻璃转子流量计

2. 外型及安装连接尺寸

DK800玻璃转子流量计

mm

DK800玻璃转子流量计

DK800型面板式带调节阀流量计

dk800

DK800玻璃转子流量计

DK800型面板式带调节阀流量计外型图 DK800型面板式不带调节阀流量计

DK800玻璃转子流量计

DK800型面板式不带调节阀流量计外型图

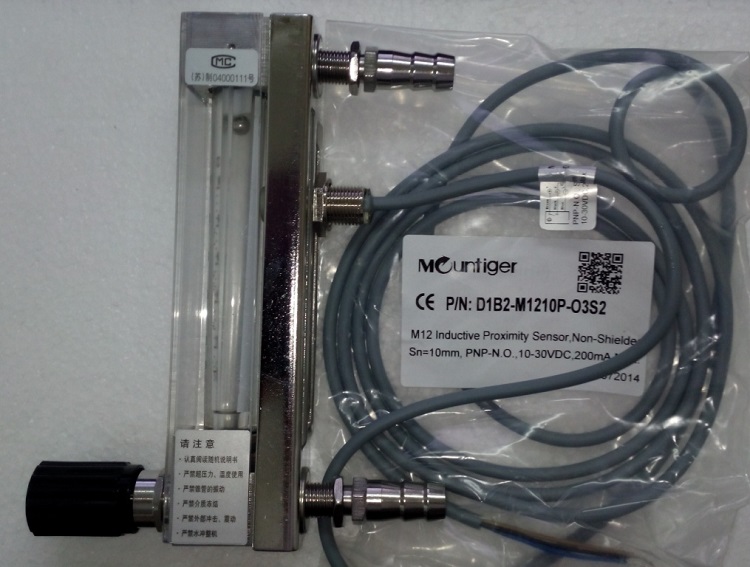

带报警型DK800流量计

dk800

dk800

DK800变面积流量计

DK800变面积流量计用于测量液体和气体的体积流量,可用于精确测量、气象色谱分析、微小流量的监控,还可以与不同的压力调节器连接,以保证出口或入口压力稳定。

DK800已广泛应用于化学工业、加热、制冷和空气处理、钢铁和冶金、石油和天然气、医药、食品、饮料、分析技术、造纸和纤维、水处理等。

产品特点

就地显示,无需辅助电源
没有易损件
可更换部件易于组装
限位开关可选
可调节任意流量的高质量针阀
玻璃管破碎保护


技术参数

应用范围 用于液体和气体的流量测量
精度等级 ± 2.5%,根据VDI/VDE 3513 sheet 2
操作压力 PT 97/23/EC,1999.4.29
测试压力 PS 97/23/EC 或者 AD2000-HP30
最大允许操作压力(100℃) 10bar
DK.../PV 4bar
工艺连接过程 标准型 1/4" NPT 内螺纹
可选 G1/4,软管,卡套,法兰
材质
上下阀座零部件 1.4404/316L,铜镀镍,PVDF
上下阀座零部件可选材质 HC4
测量锥管 鹏硅酸盐玻璃
标准浮子材质 CrNi钢,1.4401/316L
浮子材质的其它选项 HC4,Ti,POM,玻璃
阀芯 1.4571/316Ti
阀针 1.4404/316L
标准垫圈 橡胶(FPM)
垫圈 PTFE/FFKM
垫圈 EPDM
保护罩 PC(聚碳酸酯)
重量 重量(kg) 0.4
带压调的重量(kg) 2.1
