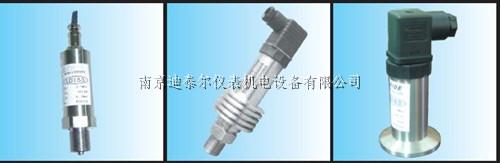

DTR - 131 系列小巧型压力变送器

    该产品采用进口高精度、高稳定性芯片,利用的电路线性和温度补偿技术,使得线性更佳,温漂系数更低,抗干扰更强。其外壳采用全不锈钢精制而成,结构精巧可靠,抗干扰强,广泛用于航空航天、通讯、水利、石油、化工、电力、气泵及实验室等领域。

测量范围:

测量形式 大测量范围 小测量范围
相对压力 0~40MPa 0~0.2KPa
负相对压力 -0.1~2.4MPa -0.1~0.1KPa
压力 0~40MPa 0~4KPa

测量形式:表压(G)、绝压 (A)、相对压(B)

过 载: 2 ~ 5 倍FS

工作温度: (-40 ~ 85) ℃

补偿温度: (-10 ~ 70) ℃

温漂系数:小于± 0.01%FS/ ℃

综合精度: 0.1 、 0.2 、 0.5

稳定性:小于 0.2%FS/ 年、 0.5%FS/ 年

温漂系数:小于± 0.01%FS/ ℃

综合精度: 0.1 、 0.2 、 0.5

稳定性:小于 0.2%FS/ 年、 0.5%FS/ 年

工作电压:15 ~ 36VDC

输出选择:(4 ~ 20)mA 、 (0 ~ 10)mA 、(0~5 )V、(1~5 )

小巧型压力变送器 压力变送器 投入式液位变送器 浮球液位变送器 平衡罩式液位变送器 电容式变送器 温度变送器

适用范围:

用于石油、化工、冶金、电力、医药卫生、酿酒及食品加工等工业领域,液体、气体和蒸汽的压力及液位

功能特点:

采用陶瓷压阻式传感器
结构简单,体积小巧,易安装
适用于与接触部分材质兼容的气体和液体介质
可以测量表压、绝压和负压
可配现场显示

主要技术指标:

测量对象:液体、气体和蒸气
测量范围: -0.1 ~ 0 ~ 60Mpa
测量精度 :0.2% 、 0.5%

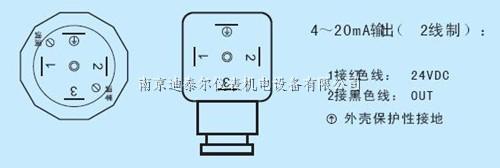

输出信号: 4 ~ 20 mA 或 1 ~ 5VDC
过载能力: <1.5 倍量程
温度漂移: 0.02%FS/ ℃
供电电源 :12 ~ 36VDA
介质温度: -40 ~ 85 ℃
环境温度: -30 ℃ ~ 80 ℃
环境湿度: <85%RH
负载电阻: ≤1000Ω
测量介质:对不锈钢不腐蚀的气体、液体

● 型号说明

型谱

说明

DTR-131

小巧型压力变送器

测量方式

G

表压

A

绝压

接口尺寸

M1

M20×1.5

M2

1/2NPT-14

M3

特殊接口

输出信号

A

4 ~ 20 m ADC

V

1 ~ 5VDC

Z

指定输出信号

显示方式

N

不带显示

Z

数字表头显示

测量范围

()

内记入量程

型号举例: DTR -131GM 1AN ( 0-10MPa ) DTR-131 小巧型压力变送器,测量范围为表压 0-10 Mpa ,输出 4 ~ 20 m ADC ,接口尺寸为 M20×1.5
