H250型金属管浮子流量计是根据浮子原理工作的用于测量液体和气体的全金属转子流量计 。

  • 精度 1,6%
  • 超强耐压设计
  • ATEX 认证
  • 可远距离传输
  • 耐化学腐蚀,耐机 械磨损,耐热性强
  • 测量部分为坚固的全金属结构
  • 所有部件可更换
  • 电流输出选择: ESK, ESK-Z, K
  • 法兰连接按 DIN2501 标准,DN 15-100 及 1/2" - 4"
  • 量程范围 (100%测量值)
    水: 25 - 100.000 l/h / 0,11- 440,3 US GPM)
    空气: 0,7 - 600 m 3 /h / (0,43 - 372,2 SCFM)
  • 精度等级 1,6 (按 VDI/VDE 标准,代码 3513)
  • 工作温度 -80 °C - +300 °C / -112 °F - 572 °F
  • 最高环境温度 70 °C / 158 °F
  • 防护等级 IP 65, 相当于 NEMA 12 和 13



金属管浮子流量计类型和结构选择

•  测量的介质应洁净无杂质,防止杂质附在浮子上,影响流量计的精确度。

•  对有可能有磁性杂质存在的介质中,要安装磁性过滤器,避免流量计受干扰。

•  测量不透明的介质,可以使用带棱筋的玻璃管浮子流量计,建议使用金属管浮子流量计,对于温度高压力大的场合,要使用高温高压型的金属管浮子流量计。

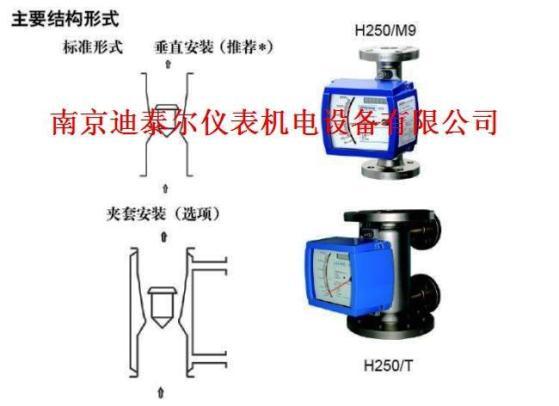

•  测量温度高于环境温度的高粘度液体和降温结晶或凝固的液体,应该选用带保温夹套型的金属管浮子流量计

•  有防爆要求同时要求信号输出的场合,需要使用防爆远传金属管浮子流量计或气动远传金属管浮子流量计

•  测量气体介质时,为防止浮子的跳动,应加装浮子的导向杆。



金属管浮子流量计-限位开关


    金属管浮子流量计可以安装限位开关实现上下限报警功能。限位开关带有起始器,起始器通过安装在指针轴上的铝片切割信号,实现报警。通过改变铝片的位置,可以任意设定限位值。


    K1代表一个限位开关,K2代表两个限位开关;供电电压:8VDC 温度:-25~100℃ 防护等级:IP65 应当注意的是:一般情况下,金属管浮子流量计安装了K1或K2限位开关后,就不能使用电信号输出。
