流量开关

    CP91系列流量开关主要用于管道中的液体流量监测及开关输出。它坚实的结构和稳定的性能可广泛应用于发电机、电动机、轧机、压缩机、传送机和其它机器的冷却、润滑系统中。当流量超过或低于设置的预置开关点时,它可以输出一个控制信号。这个预置开关点可以设置在量程中的任何一个位置上,并且开关点在安装条件下,也可以很方便的进行调整。

二、特点
结构设计简单、坚固耐用。
磁性耦合测量系统。
安装方向任意,垂直、水平安装。
连接形式多样,安装方便。
多种材料的选择。
测量量程宽广。
清晰的流量刻度显示、读取方便。
开关点设置及调整方便。


三、类型

流量开关


CP911
管螺纹连接3/4"至2"
适用于水平、垂直管道
旋转形式刻度
1或2个流量限位开关
测量系统C或E

流量开关


CP912
法兰连接DN15至DN50/65(1/2"至2")
适用于水平、垂直管道
旋转形式刻度
1或2个流量限位开关
测量系统C或E

流量开关

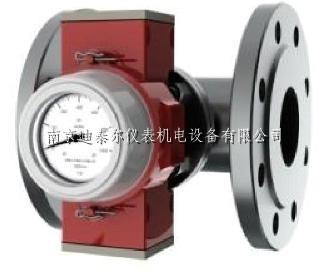

CP913
法兰连接DN80至DN200 (3"至8")
适用于水平、垂直管道
旋转形式刻度
1或2个流量限位开关
测量系统P

流量开关


CP914
法兰连接DN150、PN1.6Mpa(DN≥250,10")
适用于水平管道
旋转形式刻度
1或2个流量限位开关
测量系统P
四、测量原理
测量系统C(CP911和CP912由锥形管和可以自由移动的挡板组成,它适合于对纯净的液体进行测量。
当流体沿着规定的方向通过流量开关时测量挡板依据流量的大小产生位移,位移与高稳定的弹簧弹力处于平衡状态,每一个确定的流量对应一个平衡位置。安装于测量系统隔离环境中的传感器通过磁耦合指示出流量并实现输出控制信号。
在聚四氟乙烯密封环上自由转动的磁性杠杆能够防止介质中的颗粒进入装有经过标定的控制磁铁和弹簧的舱内。
测量系统E适用于测量含有微小颗粒或有可能阻塞管道的介质(只应用于CP911-CP912)。
测量系统P的应用和测量系统E相似,只是测量系统P中没有喷嘴(只应用于CP913-CP914)。
测量系统C        测量系统E(P)

流量开关

CP913法兰连接

流量范围(m3/h)

编号

压力损失△Pmax(kPa)

DN80或DN65

10-40 12.5-50 15-60 17-70

P081 P082 P083 P084

2.0 1.0 1.2 1.2

DN100

15-60 20-80 25-100 30-120

P101 P102 P103 P104

2.3 1.4 2.3 3.3

DN125

25-100 30-120 37-150 45-180

P121 P122 P123 P124

2.4 2.6 2.4 3.0

DN150

37-150 45-180 55-220 65-250

P151 P152 P153 P154

3.2 3.7 3.4 3.0

DN200

55-220 65-250

P201 P202

4.4 4.0



CP911螺纹连接

CP912法兰连接

流量范围量程(l/h)

编号

压力损失△P(kPa)Qmin Qmax

3/4"

DN15

20-160 50-400 150-1000 300-2500 64-160 100-250 160-400 250-630 400-1000

C011 C012 C013 C014 E015 E016 E017 E018 E019

1.6 6.7 14.0 15.0 6.5 15.0 1.8 4.0 1.8

8.0 17.6 44.0 49.0 37.0 87.0 11.0 27.0 11.0

1"

DN25

200-1600 300-2500 500-4000 640-1600 1000-2500 1600-4000

C021 C022 C023 E024 E025 E026

1.8 2.6 8.5 1.5 4.5 2.5

8.0 18.0 40.0 11.0 24.0 14.0

1 1/2"

DN40

500-4000 800-6300 1200-10000 2500-6300 4000-10000

C041 C042 C043 E044 E045

1.4 3.2 6.0 1.5 5.0

6.8 11.0 16.0 10.0 26.0

2"

DN50

1200-10000 2000-16000 2500-20000 7500-30000 6400-16000 8000-20000

C051 C052 C053 C054 E055 E056

3.0 6.5 7.2 4.7 2.0 3.0

8.0 26.0 35.0 36.0 11.0 14.0



CP 914依据测量管

流体流速( m/s)

刻度比率



0.2-0.4

1:2

DN250

0.4-1 1-4

1:2.5 1:4



4

1:4

六、仪表材质

型号

法兰

法兰

测量部件

CP9

304/316L

CP912

304/316L/碳钢

304/316L/碳钢

304/316L

CP913

304/316L/碳钢

304/316L/碳钢

304/316L

CP914

304/316L/碳钢

304/316L/碳钢

304/316L

抗压外壳



304/316L



密封圈



丁晴橡胶/氟橡胶



垫圈



PTFE



测量系统



304/316L



外壳



塑料



七、指示器
   对应于测量量程按L/h,L/min,m3/h等分度的圆形度盘及指针可以方便的观察流量。同时这种指示器也可以方便的调整开关报警而无需中断管道中的流量。

流量开关


八、技术参数

流量开关

九.外形尺寸及重量

流量开关

CP911  CP912

流量开关

CP913  CP914

流量开关

十.安装和使用
10.1安装
1:流量开关在安装之前,首先要清理管道中的杂质、焊渣、杂物、污浊物品,建议采用压缩空气吹扫和洁净水冲洗。
2:请您注意仪表壳体上标明的流体流向,箭头为流出方向.
3:建议出、入口安装相当于口径5倍的直管段,以保证测量精度。

10.2调试与流量开关点的调整
1:流量开关在制造厂出厂前已经经过调试和校验,经专职检验人员检验合格出厂。
2:一次使用和以后使用流量开关时;请您轻轻缓慢打开入口的阀门,以免损坏流量开关。
3:流量开关的开关点可以在全流量范围内进行调整,可不必切断水流。
4:指示器的调试:打开外壳,根据所需要流量值报警点,将流量保持在该流量点,然后用工具松开调整螺丝,仔细调整报警开关的位置,使报警开关在该流量点产生动作。
5:调整好报警开关后,将调整螺丝紧固,后将仪表外壳旋紧。

流量开关



10.3维护与一般故障处理
    正常状态情况下流量开关可以免维护、维修,如果流体中有杂质、颗粒状物质或悬浮物,将堵塞流量开关的测量体,发生上列现象应及时进行清除清理,再清理的过程中应小心不能损坏流量开关的内部零件,以保证流量开关的正常工作。
    如果发生故障现场不能处理时,请您不要轻易拆卸,建议您好将流量开关发回制造厂进行检查、修理。请按下列程序进行现场处理。
1:测量时无指示:首先检查是否有杂质、颗粒状物质或悬浮物会堵塞流量开关的测量体,清除杂质,恢复正常。
2:测量时有、时无:首先检查是否有测量元件损坏,如果有损坏,请同制造厂联系。
3:测量不准确:首先检查弹簧元件是否损坏,如果有损坏,请同制造厂联系。
4.发生泄漏:首先检查密封是否完好,大的可能性是密封的O型圈损坏,请及时更换。

10.4度盘位置的改变:指示器可以根据需要改变读盘的观看位置。
1:取下指示器该上的及固定,移开壳盖。
2:小心的取下指针。
3:用螺丝刀卸下度盘的紧固螺钉,卸下度盘。
4:根据需要定位度盘,与定位孔相对应的位置是每个阶梯 9 0°,安装紧固钉。
5:安装指针并确保指针对准零点,紧固指针。
6:安装好指示器壳体及紧固钉。

10.5接线图十一

流量开关

.选型指南

流量开关

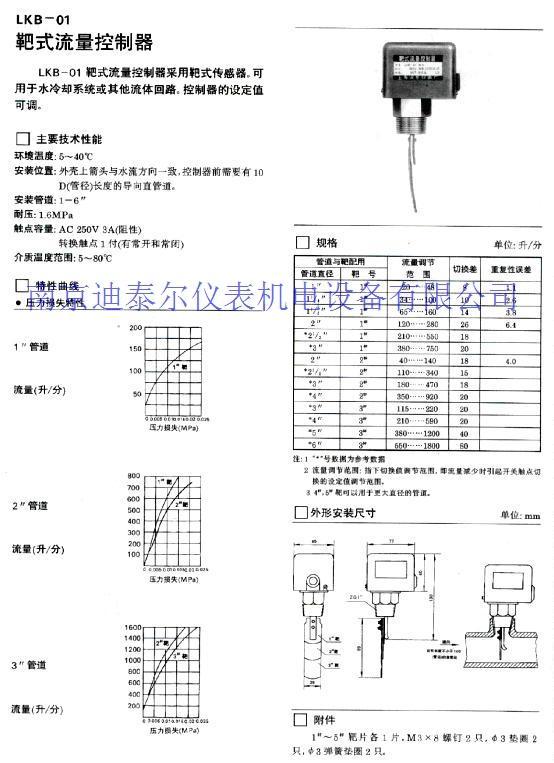

靶式流量控制器

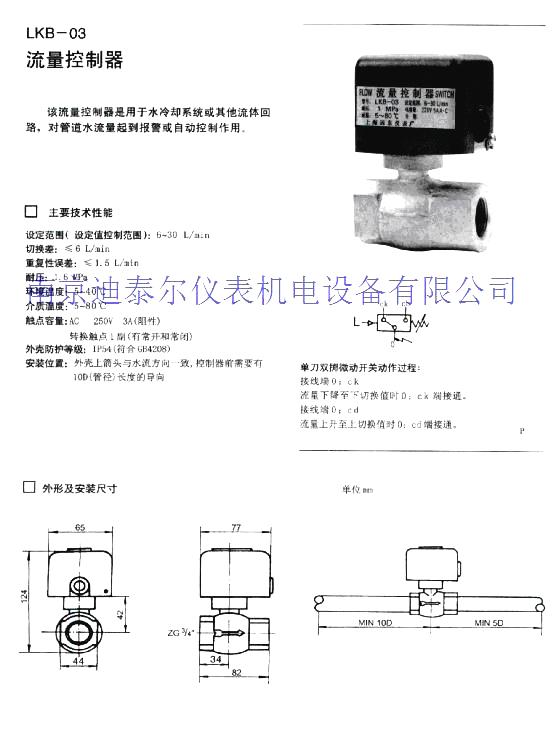

靶式流量控制器

靶式流量控制器

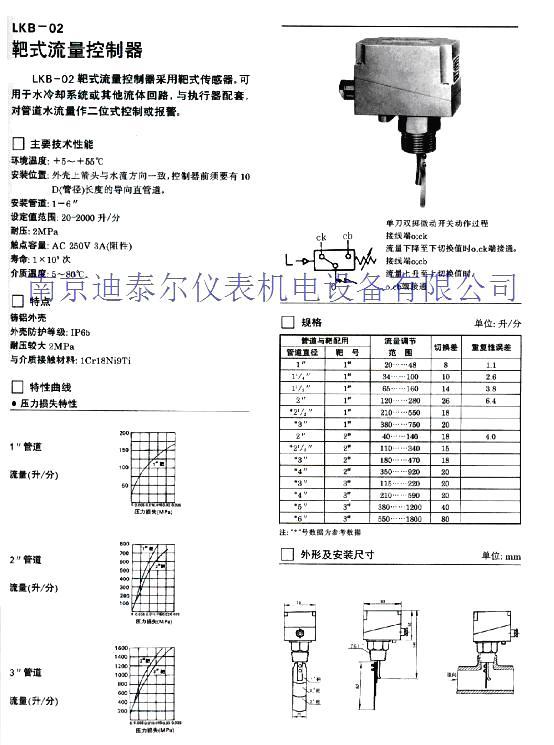

LKB靶式流量控制器



一. 产品用途

本产品是一种自动控制和保护装置。随着管道中流量的变化而使电路闭合或断开的一种磁动开关。对管道水流作二位或控制式报警。本产品适用于水冷却系统或其他流体回路。

二. 主要技术指标

环境温度:-25-+50°C 设定值范围:20-200L/min

耐压: 1.6 MPa

触点容量:DC220V±10% 3A

单位:L/min
