LWGYB 型液体涡轮流量计

一、 概述

        LW 系列涡轮流量计是本厂采用国外先进技术生产制造的,是最理想计量液体的流量计之一。它具有结构简单,计量精度高,使用寿命长,操作简单,容易检修等特点。该产品广泛用于冶金、化工、石油、城建、环保、食品等领域,高精度测量水、自来水、柴油、汽油和较低粘度原油等流体的体积流量。

二、工作原理

        传感器内的涡轮在流体作用下产生旋转,使信号检测器的磁场发生变化,因此在信号检测器的线圈中感应出交变电压,在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比,即与流量(流速)成正比。

三、仪表类型

        本智能流量计是采用行进单片微机技术设计的新型流量计显示仪表,与脉冲信号输出的涡轮流量传感器配套组成。可自动显示瞬时流量和累计总量。

现场显示型涡轮流量计简介

        LWGYB 型智能涡轮流量计是在涡轮流量传感器的基础上,采用电池供电,增加了现场显示功能。该流量计是采用先进的超低功耗单片微机技术研制的,传感器与显示计算组成一体化新型流量测量仪表。可就地显示瞬时流量和累计总量。可广泛应用于石油、化工、轻工、食品等行业的液体流量测量。本产品性能优越,达到国际同类产品的先进水平。

特点:

■具有体积小、重量轻、显示读数直观、清晰。

■可靠性高、不受外界电源影响、抗雷击。

主要技术参数:

■供电电源: 3.6V 电池供电,可连续使用 3 年以上。

■显示方式:现场交替显示瞬时、累计流量,累计流量 7 位显示( 00000.01 m3),瞬时流量 7 位显示( 000.0001 m3 /h )。也可单独显示瞬时流量或累计流量。

■仪表系数:可现场置入。

■掉电保护:仪表系数、累计流量值掉电保持十年不丢。

■具有小信号切除功能。

■传感器精度:± 0.5% ;± 1.0% (特定可达 0.2% )

■环境温度:- 20 ℃-+ 50 ℃

■介质湿度: 0 ℃-+ 120 ℃

■相对湿度: 5% - 95%

LWGYC 型现场显示带 4~20mA 输出

涡街流量计



一、简介:

        LWGYC 型涡轮流量变送器是在智能涡轮流量计基础上增加了 4 ~ 20mA 两线制电流变送功能,特别适合于与显示仪、工控机、 DCS 等计算机控制系统配合使用。

二、特点:

■      具有体积小、重量轻、显示读数直观、清晰。

■      可靠性高、不受外界电源影响、抗雷击。

■      既可现场显示又可可以远程监控。

三、技术参数:

■公称通径:( 4 ~ 200 ) mm 基本参数见表一;

■介质温度:( -20 ~ 70 )℃;( -20 ~ 120 )℃。

■环境温度:( -20 ~ 50 )℃

■准确度:± 0.5 %、± 1 %(特定可达± 0.2 %)。

■      供电电源:外供电 24VDC 。

■      输出信号: 4 ~ 20mA 输出(两线制), 4mA 对应涡轮传感器流量零点, 20mA 对应涡轮传感器最大流量。

■      其它参数与涡轮传感器相同。

表一

表口径( mm )

正常流量范围 (m3/h)

扩展流量范围 (m3/h)

常规耐受压力 (MPa)

最高耐受压力 (MPa)

DN 4

0.04 - 0.25

0.04 - 0.4

6.3

32

DN 6

0.1 - 0.6

0.06 - 0.6

6.3

32

DN 10

0.2 - 1.2

0.15 - 1.5

6.3

32

DN 15

0.6 - 6

0.4 - 8

6.3

32

DN 20

0.8 - 8

0.45 - 9

6.3

32

DN 25

1 - 10

0.5 - 10

6.3

32

DN 32

1.5 - 15

0.75 - 15

6.3

32

DN 40

2 - 20

1 - 20

6.3

32

DN 50

4 - 40

2 - 40

2.5

25

DN 65

7 - 70

3.5 - 70

2.5

25

DN 80

10 - 100

5 - 100

1.6

25

DN 100

20 - 200

10 - 200

1.6

16

DN 125

25 - 250

12.5 - 250

1.6

16

DN 150

30 - 300

15 - 300

1.6

16

DN 200

80 - 800

40 - 800

1.6

16

LWGYB 型现场显示涡轮流量计

一、简介

        LWGYB 型智能涡轮流量计是在涡轮流量传感器的基础上,采用电池供电,增加了现场显示功能。该流量计是采用先进的超低功耗单片微机技术研制的,传感器与显示计算组成一体化新型流量测量仪表。可就地显示瞬时流量和累计总量。可广泛应用于石油、化工、轻工、食品等行业的液体流量测量。本产品性能优越,达到国际同类产品的先进水平。

二、特点:

■ 具有体积小、重量轻、显示读数直观、清晰。

■ 可靠性高、不受外界电源影响、抗雷击。

三、工作原理:

        流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电

脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在一定的流量范围内,脉冲频率 f 与流经传感器的流体的瞬时流量 Q 成正比,流量方程为: Q=3600 × f/k

式中:

f ——脉冲频率 [Hz] ;

k ——传感器的仪表系数 [1/m 3 ] ,由校验单给出。若以 [1/L] 为单位 Q=3.6 × f/k

Q ——流体的瞬时流量(工作状态下) [m 3 /h] ;

3600 ——换算系数。

  每台传感器的仪表系数由制造厂填写在检定证书中, k 值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。

四、技术参数:

■公称通径:( 4 ~ 200 ) mm 基本参数见表一;

■介质温度:( -20 ~ 70 )℃;( -20 ~ 120 )℃。

■环境温度:( -20 ~ 50 )℃

■准确度:± 0.5 %、± 1 %(特定可达± 0.2 %)。

■ 供电电源: 3.6V 电池供电,可连续使用 3 年以上。

■ 显示方式:交替显示瞬时流量和累计流量,累计流量七位显示( 00000.01 m3或 000.0001 m3或 L ),瞬时流量七位显示( 000.0001 m3 /h 或 L/min )。也可单独显示瞬时流量或累计总量。

■ 仪表系数:现场可置入。

■ 掉电保护:仪表系数、累计流量值掉电保持十年不丢。

■ 具有小信号切除功能。

表一

涡轮流量计

五、安装要求:

流量计可水平或垂直安装,垂直安装时流体流动方向应从下向上,液体必须充满管道,不得有气泡;液体流动方向要与传感器外壳上指示流向的箭头方向一致;传感器前后直管段要求,上游端至少应有 10 倍公称通径长度的直管段,下游端应不少于 5 倍公称通径的直管段,其内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。传感器的管道轴心应与相邻管道轴心对准,连接密封用的垫圈不得深入管道内腔;传感器应远离外界电场、磁场,必要时应采取有效的屏蔽措施,以避免外来干扰。为了检修时不致影响液体的正常输送,建议在传感器的安装处,安装旁通管道。见示意图

涡轮流量计

        传感器露天安装时,请做好放大器及表头的防水处理。当流体中含有杂质时,应加装过滤器,过滤器网目根据流量杂质情况而定,一般为 20 ~ 60 目。当流体中混有游离气体时,应加装消气器。整个管道系统都应良好密封。用户应充分了解被测介质的腐蚀情况,严防传感器受腐蚀。

六、使用和维护:

◆ 使用时,应保持被测液体清洁,不含纤维和颗粒等杂质。

◆ 传感器在开始使用时,应先将传感器内缓慢的充满液体,然后再开启出口阀门(阀门应安装在流量计后端),严禁传感器处于无液体状态时受到高速流体的冲击。

◆ 传感器的维护周期一般为半年。检修清洗时,请注意勿损伤测量腔内的零件,特别是叶轮。装配时请看好导向件及叶轮的位置关系。

◆ 传感器不用时,应清洗内部液体,吹干后且在传感器两端加上防护套,防止尘垢进入,然后置于干燥处保存。

◆ 配用的过滤器应定期清洗,不用时应清洗内部的液体,同传感器一样,加防尘套,置于干燥处保存。

◆ 在传感器安装前,用口吹或手拨叶轮,使其快速旋转观察有无显示,当有显示时再安装传感器。若无显示,应检查有关各部分,排除故障。

插入式涡轮流量传感器

插入式涡轮流量传感器,与智能流量显示仪表配套组成流量计。广泛用于自来水、石油、化工、冶金、电站、纺织、造纸和供排水等工业部门中大中口径管道的液体介质的计量。
特点:
■传感器的结构简单,便于使用和维护,且购置、安装、维修费用低。
■抗电磁干扰和抗振能力强。
■更换涡轮头,传感器不用重新标定。
■流量范围宽,下限流速低。
■传感器可在水平、竖直、华侨的管道使用,可露天安装,也可以长期淹没在水中使用。
■配用球阀可实现不断流安装和拆卸。
■切向传感器适用于含有少量杂物的介质。
■几乎无压力损失、节省电耗。
二、主要技术参数
■插入式切向涡轮流量传感器的公称通径、流量范围、插入深度、插入杆长。
■精度等级: 2.5 级
■公称压力: 1.0MPa
■介质温度: -20 ~ 120 ℃
■环境温度: -20 ~ 70 ℃
■传感器至显示仪的距离: 1000m 以上
■直管道长度:上游段直管道长度≥ 20DN
               下游段直管道长度≥ 7DN

涡轮流量计涡轮流量计

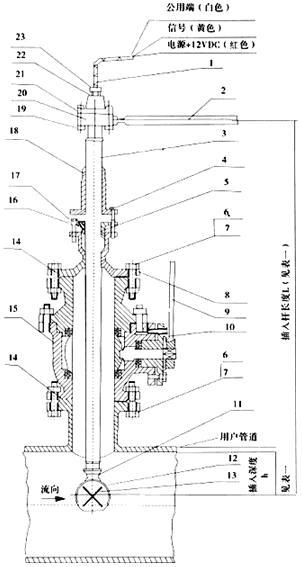

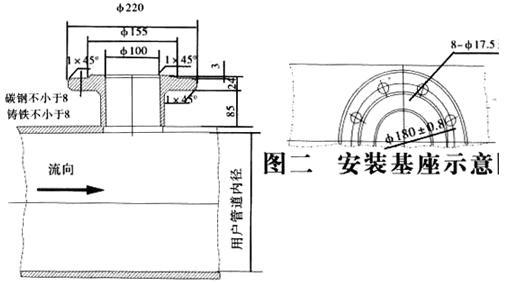

三、安装示意图

1. 电缆 SBVPV3 × 0.3
2. 定位杆
3. 插入杆
4. 插入杆锁紧螺栓 M8 × 60
5. 油浸石棉盘根
6. 螺母 M16
7. 螺栓 M16 × 65
8. 底座
9. 球阀手柄
10. 限位片
11. 传感元件
12. 涡轮头外壳
13. 外轮
14. 密封垫圈
15. 球阀
16. 填料压盖
17. 盘根压紧螺栓 M8 × 45-Q
18. 插入杆锁紧套
19. 螺栓 6 × 35
20. 套
21. 密封垫圈
22. 密封压盖
23. 压紧螺钉
技术要求:
1. 未注尺寸和材料均由用户根据耐压强度和防腐要求确定。
2. “安装基座”在管道上的位置应端正,直观应无明显的偏斜。
3. 非钢制管道可用夹箍固定“装基座”,但夹箍上必须有图中所示的空隙尺寸 85mm ,以做一日和尚撞一天钟在安装球阀时由此空隙穿入螺栓 M16 × 65 。
4. 法兰连接尺寸的标准: GB4216.4-84

型号

公称通径
DN ( mm)

流量范围
m3/h

插入杆长
L(mm)

插入深度
h(mm)

LECQ ≤ 400

150

40-200

906

0.5DN -20mm

200

68-300

300

150-650

400

300-1100

LWCQ ≤ 800

500

450-1800

1106

600

670-2500

800

1200-4500

LWCQ-1000

1000

1800-7000

1306

LWCQ > 1000

> 1000

协议

协议

  涡轮流量传感器

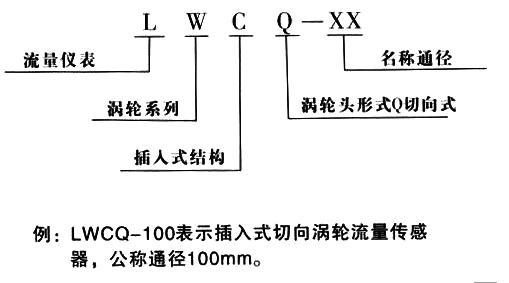

四、型号标计说明

涡轮流量计

涡轮流量传感器

WGYA 型涡轮流量传感器

一、概述:

        LWGY 涡轮流量计是由涡轮流量传感器与显示仪表组成,是本厂采用国外先进技术生产制造的,是液体计量最理想的流量计之一。流量计具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域,适用于测量封闭管道中与不锈钢 1Cr18Ni9Ti 、 2Cr13 及刚玉 Al 2 O 3 、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用,可以进行自动定量控制、超量报警等用途。

二、产品特点:

1 .传感器为硬质合金轴承止推式,不仅保证精度,并且提高耐磨性能。

2 .结构简单、牢固以及拆装方便。

3 .测量范围宽,下限流速低。

4 .压力损失小,重复性好,精确度高。

5 .具有较高的抗电磁干扰和抗振动能力。

三、主要技术参数:

1. 公称通径:( 4 ~ 200 ) mm 基本参数见表一;

2. 介质温度:( -20 ~ 80 )℃;分体型(- 20 ~ 120 )℃;

3. 环境温度:( -20 ~ 55 )℃;

4. 准 确 度:± 0.5% 、± 1 %;

5. 检出器信号传输线制:三线制电压脉冲(三芯屏蔽电缆);

6. 供电电源:电压: 12V ± 0.144V, 电流:≤ 10mA ;

7. 输出电压幅值:高电平≥ 8V ,低电平≤ 0.8V ;

8. 传输距离:传感器至显示仪表的距离可达 1000m ;

9. 现场显示型供电电源: 3.6V (锂电池供电,可连续使用 3 年以上);

10. 显示方式:现场液晶显示瞬时流量和累计流量;

11. 现场显示带信号输出供电电源: 24V ; 4 ~ 20mA 两线制电流输出;

表一

口径( mm )

正常流量范围 ( m3 /h)

  扩展流量范围 ( m3 /h)

常规耐受压力 (MPa)

最高压力 (MPa)

DN 4

0.04 - 0.25

0.04 - 0.4

6.3

32

DN 6

0.1 - 0.6

0.06 - 0.6

6.3

32

DN 10

0.2 - 1.2

0.15 - 1.5

6.3

32

DN 15

0.6 - 6

0.4 - 8

6.3

32

DN 20

0.8 - 8

0.45 - 9

6.3

32

DN 25

1 - 10

0.5 - 10

6.3

32

DN 32

1.5 - 15

0.75 - 15

6.3

32

DN 40

2 - 20

1 - 20

6.3

32

DN 50

4 - 40

2 - 40

2.5

25

DN 65

7 - 70

3.5 - 70

2.5

25

DN 80

10 - 100

5 - 100

1.6

25

DN 100

20 - 200

10 - 200

1.6

16

DN 125

25 - 250

12.5 - 250

1.6

16

DN 150

30 - 300

15 - 300

1.6

16

DN 200

80 - 800

40 - 800

1.6

16

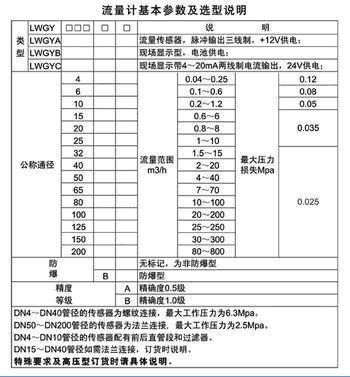

四、选型说明



LWGY □

□□□

说            明

LWGYA







流量传感器,脉冲输出三线制, +12V 供电;

LWGYB







现场显示型, 3.6V 电池供电;

LWGYC







现场显示带 4 ~ 20mA 两线制输出, 24V 供电;

LWGYD







变送器; 4 ~ 20mA 两线制输出, 24V 供电;







无标记,为非防爆型

B





防爆型

精度

等级

A



精确度 0.5 级

B



精确度 1.0 级

涡轮

类型

A

正常流量范围

B

扩展流量范围

说明:

DN4 ~ DN40 管径的传感器为螺纹连接,最大工作压力为 6.3MPa 。

DN50 ~ DN200 管径的传感器为法兰连接 , 最大工作压力为 2.5MPa 。

DN4 ~ DN10 管径的传感器配有前后直管段和过滤器。

DN15 ~ DN40 管径如需法兰连接,订货时说明。

高压型及特殊要求订货时说明。

五、外形尺寸:

        传感器的安装方式根据规格不同,采用螺纹或法兰连接,安装方式 ; 见图一、图二、图三、图四、图五、安装尺寸见表二。

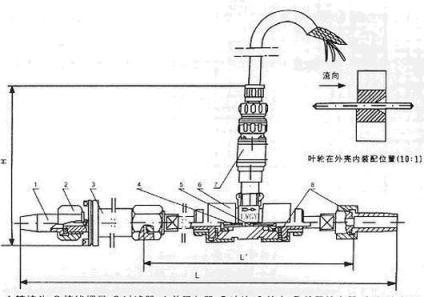

图一、 (4 ~ 100 管径传感器结构及安装尺寸示意图

涡轮流量变送器

1.     过滤器 2. 前直管段 3. 叶轮 4. 前置放大器 5. 壳体 6. 后直管段

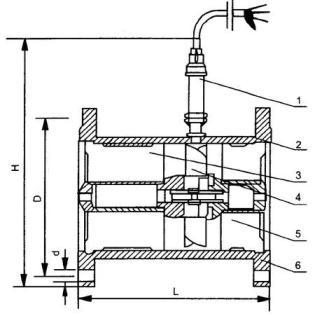

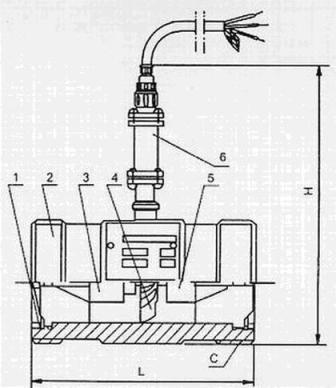

图二、( 15 ~ 40 )管径传感器结构及安装尺寸示意图

涡轮流量变送器



1. 壳体   2 .前导向件   3 .叶轮   4 .后导向件   5 .前置放大器

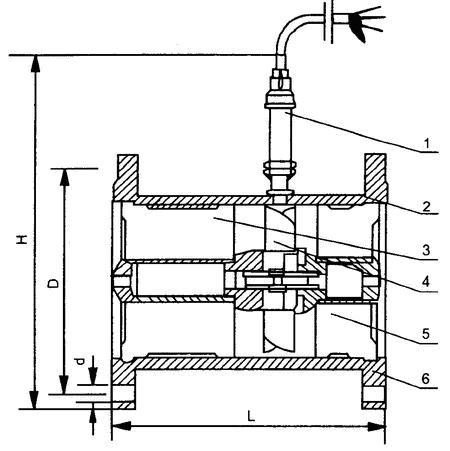

图三、 50 ~ 200 管径传感器结构及安装尺寸示意图

涡轮流量变送器



1. 球轴承   2 .前导向件   3 .涨圈   4 .壳体   5 .前置放大器   6 .叶轮   7 .轴承    8 .轴

表二

  通径

 L

 H

 G

 L`

 D

 d

  孔数

 DN4

 295

 145

 G1/2

 195







 DN6

 330

 145

 G1/2

 230







 DN10

 450

 165

 G1/2

 350







 DN15

 75

 173

 G1









 DN25

 100

 180

 G5/4









 DN40

140

 178

 G2









 DN50

150

 252





  125

  18

 4

 DN80

200

 287





  160

  18

 8

 DN100

220

 322





  180

  18

 8

 DN150

300

 367





  250

  25

 8

 DN200

 36

 415





  295

  23

 12

六、安装要求:

流量计可水平或垂直安装,垂直安装时流体流动方向应从下向上,液体必须充满管道,不得有气泡;液体流动方向要与传感器外壳上指示流向的箭头方向一致;传感器前后直管段要求,上游端至少应有 10 倍公称通径长度的直管段,下游端应不少于 5 倍公称通径的直管段,其内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。传感器的管道轴心应与相邻管道轴心对准,连接密封用的垫圈不得深入管道内腔;传感器应远离外界电场、磁场,必要时应采取有效的屏蔽措施,以避免外来干扰。为了检修时不致影响液体的正常输送,建议在传感器的安装处,安装旁通管道 ( 见图四)。

图四

涡轮流量计

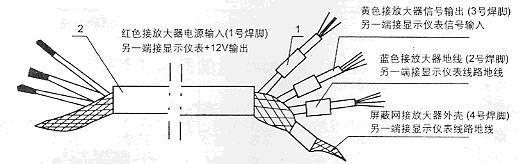

        传感器露天安装时,请做好放大器及插头的防水处理。传感器与显示仪表的接线如图五所示。

图五

涡轮流量计

         当流体中含有杂质时,应加装过滤器,过滤器网目根据流量杂质情况而定,一般为 20 ~ 60 目。当流体中混有游离气体时,应加装消气器。整个管道系统都应良好密封。用户应充分了解被测介质的腐蚀情况,严防传感器受腐蚀。

八、使用和维护:

◆ 使用时,应保持被测液体清洁,不含纤维和颗粒等杂质。

◆ 传感器在开始使用时,应先将传感器内缓慢的充满液体,然后再开启出口阀门(阀门应安装在流量计后端),严禁传感器处于无液体状态时受到高速流体的冲击。

◆ 传感器的维护周期一般为半年。检修清洗时,请注意勿损伤测量腔内的零件,特别是叶轮。装配时请看好导向件及叶轮的位置关系。

◆ 传感器不用时,应清洗内部液体,吹干后且在传感器两端加上防护套,防止尘垢进入,然后置于干燥处保存。

◆ 配用的过滤器应定期清洗,不用时应清洗内部的液体,同传感器一样,加防尘套,置于干燥处保存。

◆ 传感器的传输电缆可架空或埋地敷设(埋地时应套上铁管。)

◆ 在传感器安装前,先与显示仪表或示波器接好连线,通电源,用口吹或手拨叶轮,使其快速旋转观察有无显示,当有显示时再安装传感器。若无显示,应检查有关各部分,排除故障

涡轮流量变送器



LWGYD 型涡轮流量变送器

简介:

        传感器适用于测量与不锈钢 1Cr18Ni9Ti 、 2Cr13 及硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。传感器与二次仪表配套使用可计量液体的瞬时流量就累计流量,也可以对液体定量控制。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域,

特点:

■传感器具有精度高、使用寿命长、操作维护简单测量范围宽。

■下限流速低。压力损失小,重复性好。

■ 具有较高的抗电磁干扰和抗振动能力。

技术参数:

■公称通径:( 4 ~ 200 ) mm 基本参数见表一;

■介质温度:( -20 ~ 70 )℃;( -20 ~ 120 )℃。

■环境温度:( -20 ~ 50 )℃

■准确度:± 0.5 %、± 1 %(特定可达± 0.2 %)。

■      供电电源:外供电 24VDC 。

■      输出信号: 4 ~ 20mA 输出(两线制), 4mA 对应涡轮传感器流量零点, 20mA 对应涡轮传感器最大流量。

■      其它参数与涡轮传感器相同。

表一

表口径( mm )

正常流量范围 (m3/h)

扩展流量范围 (m3/h)

常规耐受压力 (MPa)

最高耐受压力 (MPa)

DN 4

0.04 - 0.25

0.04 - 0.4

6.3

32

DN 6

0.1 - 0.6

0.06 - 0.6

6.3

32

DN 10

0.2 - 1.2

0.15 - 1.5

6.3

32

DN 15

0.6 - 6

0.4 - 8

6.3

32

DN 20

0.8 - 8

0.45 - 9

6.3

32

DN 25

1 - 10

0.5 - 10

6.3

32

DN 32

1.5 - 15

0.75 - 15

6.3

32

DN 40

2 - 20

1 - 20

6.3

32

DN 50

4 - 40

2 - 40

2.5

25

DN 65

7 - 70

3.5 - 70

2.5

25

DN 80

10 - 100

5 - 100

1.6

25

DN 100

20 - 200

10 - 200

1.6

16

DN 125

25 - 250

12.5 - 250

1.6

16

DN 150

30 - 300

15 - 300

1.6

16

DN 200

80 - 800

40 - 800

1.6

16

涡轮流量计

LWGYB 型涡轮流量计

一、概述:

        LWGY 涡轮流量计是由涡轮流量传感器与显示仪表组成,是本厂采用国外先进技术生产制造的,是液体计量最理想的流量计之一。流量计具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域,适用于测量封闭管道中与不锈钢 1Cr18Ni9Ti 、 2Cr13 及刚玉 Al 2 O 3 、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用,可以进行自动定量控制、超量报警等用途。

二、产品特点:

1 .传感器为硬质合金轴承止推式,不仅保证精度,并且提高耐磨性能。

2 .结构简单、牢固以及拆装方便。

3 .测量范围宽,下限流速低。

4 .压力损失小,重复性好,精确度高。

5 .具有较高的抗电磁干扰和抗振动能力。

三、主要技术参数:

1. 公称通径:( 4 ~ 200 ) mm 基本参数见表一;

2. 介质温度:( -20 ~ 80 )℃;分体型(- 20 ~ 120 )℃;

3. 环境温度:( -20 ~ 55 )℃;

4. 准 确 度:± 0.5% 、± 1 %;

5. 检出器信号传输线制:三线制电压脉冲(三芯屏蔽电缆);

6. 供电电源:电压: 12V ± 0.144V, 电流:≤ 10mA ;

7. 输出电压幅值:高电平≥ 8V ,低电平≤ 0.8V ;

8. 传输距离:传感器至显示仪表的距离可达 1000m ;

9. 现场显示型供电电源: 3.6V (锂电池供电,可连续使用 3 年以上);

10. 显示方式:现场液晶显示瞬时流量和累计流量;

11. 现场显示带信号输出供电电源: 24V ; 4 ~ 20mA 两线制电流输出;

表一

口径( mm )

正常流量范围 ( m3 /h)

  扩展流量范围 ( m3 /h)

常规耐受压力 (MPa)

最高压力 (MPa)

DN 4

0.04 - 0.25

0.04 - 0.4

6.3

32

DN 6

0.1 - 0.6

0.06 - 0.6

6.3

32

DN 10

0.2 - 1.2

0.15 - 1.5

6.3

32

DN 15

0.6 - 6

0.4 - 8

6.3

32

DN 20

0.8 - 8

0.45 - 9

6.3

32

DN 25

1 - 10

0.5 - 10

6.3

32

DN 32

1.5 - 15

0.75 - 15

6.3

32

DN 40

2 - 20

1 - 20

6.3

32

DN 50

4 - 40

2 - 40

2.5

25

DN 65

7 - 70

3.5 - 70

2.5

25

DN 80

10 - 100

5 - 100

1.6

25

DN 100

20 - 200

10 - 200

1.6

16

DN 125

25 - 250

12.5 - 250

1.6

16

DN 150

30 - 300

15 - 300

1.6

16

DN 200

80 - 800

40 - 800

1.6

16

四、选型说明



LWGY □

□□□

说            明

LWGYA







流量传感器,脉冲输出三线制, +12V 供电;

LWGYB







现场显示型, 3.6V 电池供电;

LWGYC







现场显示带 4 ~ 20mA 两线制输出, 24V 供电;

LWGYD







变送器; 4 ~ 20mA 两线制输出, 24V 供电;







无标记,为非防爆型

B





防爆型

精度

等级

A



精确度 0.5 级

B



精确度 1.0 级

涡轮

类型

A

正常流量范围

B

扩展流量范围

说明:

DN4 ~ DN40 管径的传感器为螺纹连接,最大工作压力为 6.3MPa 。

DN50 ~ DN200 管径的传感器为法兰连接 , 最大工作压力为 2.5MPa 。

DN4 ~ DN10 管径的传感器配有前后直管段和过滤器。

DN15 ~ DN40 管径如需法兰连接,订货时说明。

高压型及特殊要求订货时说明

涡轮传感器

LWGYA 型涡轮传感器

一、概述:

        LWGY 涡轮流量计是由涡轮流量传感器与显示仪表组成,是本厂采用国外先进技术生产制造的,是液体计量最理想的流量计之一。流量计具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域,适用于测量封闭管道中与不锈钢 1Cr18Ni9Ti 、 2Cr13 及刚玉 Al 2 O 3 、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用,可以进行自动定量控制、超量报警等用途。

二、产品特点:

1 .传感器为硬质合金轴承止推式,不仅保证精度,并且提高耐磨性能。

2 .结构简单、牢固以及拆装方便。

3 .测量范围宽,下限流速低。

4 .压力损失小,重复性好,精确度高。

5 .具有较高的抗电磁干扰和抗振动能力。

三、主要技术参数:

1. 公称通径:( 4 ~ 200 ) mm 基本参数见表一;

2. 介质温度:( -20 ~ 80 )℃;分体型(- 20 ~ 120 )℃;

3. 环境温度:( -20 ~ 55 )℃;

4. 准 确 度:± 0.5% 、± 1 %;

5. 检出器信号传输线制:三线制电压脉冲(三芯屏蔽电缆);

6. 供电电源:电压: 12V ± 0.144V, 电流:≤ 10mA ;

7. 输出电压幅值:高电平≥ 8V ,低电平≤ 0.8V ;

8. 传输距离:传感器至显示仪表的距离可达 1000m ;

9. 现场显示型供电电源: 3.6V (锂电池供电,可连续使用 3 年以上);

10. 显示方式:现场液晶显示瞬时流量和累计流量;

11. 现场显示带信号输出供电电源: 24V ; 4 ~ 20mA 两线制电流输出;

表一

口径( mm )

正常流量范围 ( m3 /h)

  扩展流量范围 ( m3 /h)

常规耐受压力 (MPa)

最高压力 (MPa)

DN 4

0.04 - 0.25

0.04 - 0.4

6.3

32

DN 6

0.1 - 0.6

0.06 - 0.6

6.3

32

DN 10

0.2 - 1.2

0.15 - 1.5

6.3

32

DN 15

0.6 - 6

0.4 - 8

6.3

32

DN 20

0.8 - 8

0.45 - 9

6.3

32

DN 25

1 - 10

0.5 - 10

6.3

32

DN 32

1.5 - 15

0.75 - 15

6.3

32

DN 40

2 - 20

1 - 20

6.3

32

DN 50

4 - 40

2 - 40

2.5

25

DN 65

7 - 70

3.5 - 70

2.5

25

DN 80

10 - 100

5 - 100

1.6

25

DN 100

20 - 200

10 - 200

1.6

16

DN 125

25 - 250

12.5 - 250

1.6

16

DN 150

30 - 300

15 - 300

1.6

16

DN 200

80 - 800

40 - 800

1.6

16

四、选型说明



LWGY □

□□□

说            明

LWGYA







流量传感器,脉冲输出三线制, +12V 供电;

LWGYB







现场显示型, 3.6V 电池供电;

LWGYC







现场显示带 4 ~ 20mA 两线制输出, 24V 供电;

LWGYD







变送器; 4 ~ 20mA 两线制输出, 24V 供电;







无标记,为非防爆型

B





防爆型

精度

等级

A



精确度 0.5 级

B



精确度 1.0 级

涡轮

类型

A

正常流量范围

B

扩展流量范围

说明:

DN4 ~ DN40 管径的传感器为螺纹连接,最大工作压力为 6.3MPa 。

DN50 ~ DN200 管径的传感器为法兰连接 , 最大工作压力为 2.5MPa 。

DN4 ~ DN10 管径的传感器配有前后直管段和过滤器。

DN15 ~ DN40 管径如需法兰连接,订货时说明。

高压型及特殊要求订货时说明

涡轮流量计 ( 卡箍式连接)

涡轮流量计 ( 卡箍式连接)

一、概述:

        LWGY 涡轮流量计是由涡轮流量传感器与显示仪表组成,是本厂采用国外先进技术生产制造的,是液体计量最理想的流量计之一。流量计具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域,适用于测量封闭管道中与不锈钢 1Cr18Ni9Ti 、 2Cr13 及刚玉 Al 2 O 3 、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用,可以进行自动定量控制、超量报警等用途。

二、产品特点:

1 .传感器为硬质合金轴承止推式,不仅保证精度,并且提高耐磨性能。

2 .结构简单、牢固以及拆装方便。

3 .测量范围宽,下限流速低。

4 .压力损失小,重复性好,精确度高。

5 .具有较高的抗电磁干扰和抗振动能力。

三、主要技术参数:

1. 公称通径:( 4 ~ 200 ) mm 基本参数见表一;

2. 介质温度:( -20 ~ 80 )℃;分体型(- 20 ~ 120 )℃;

3. 环境温度:( -20 ~ 55 )℃;

4. 准 确 度:± 0.5% 、± 1 %;

5. 检出器信号传输线制:三线制电压脉冲(三芯屏蔽电缆);

6. 供电电源:电压: 12V ± 0.144V, 电流:≤ 10mA ;

7. 输出电压幅值:高电平≥ 8V ,低电平≤ 0.8V ;

8. 传输距离:传感器至显示仪表的距离可达 1000m ;

9. 现场显示型供电电源: 3.6V (锂电池供电,可连续使用 3 年以上);

10. 显示方式:现场液晶显示瞬时流量和累计流量;

11. 现场显示带信号输出供电电源: 24V ; 4 ~ 20mA 两线制电流输出;

表一

口径( mm )

正常流量范围 ( m3 /h)

  扩展流量范围 ( m3 /h)

常规耐受压力 (MPa)

最高压力 (MPa)

DN 4

0.04 - 0.25

0.04 - 0.4

6.3

32

DN 6

0.1 - 0.6

0.06 - 0.6

6.3

32

DN 10

0.2 - 1.2

0.15 - 1.5

6.3

32

DN 15

0.6 - 6

0.4 - 8

6.3

32

DN 20

0.8 - 8

0.45 - 9

6.3

32

DN 25

1 - 10

0.5 - 10

6.3

32

DN 32

1.5 - 15

0.75 - 15

6.3

32

DN 40

2 - 20

1 - 20

6.3

32

DN 50

4 - 40

2 - 40

2.5

25

DN 65

7 - 70

3.5 - 70

2.5

25

DN 80

10 - 100

5 - 100

1.6

25

DN 100

20 - 200

10 - 200

1.6

16

DN 125

25 - 250

12.5 - 250

1.6

16

DN 150

30 - 300

15 - 300

1.6

16

DN 200

80 - 800

40 - 800

1.6

16



四、选型说明



LWGY □

□□□

说            明

LWGYA







流量传感器,脉冲输出三线制, +12V 供电;

LWGYB







现场显示型, 3.6V 电池供电;

LWGYC







现场显示带 4 ~ 20mA 两线制输出, 24V 供电;

LWGYD







变送器; 4 ~ 20mA 两线制输出, 24V 供电;







无标记,为非防爆型

B





防爆型

精度

等级

A



精确度 0.5 级

B



精确度 1.0 级

涡轮

类型

A

正常流量范围

B

扩展流量范围

说明:

DN4 ~ DN40 管径的传感器为螺纹连接,最大工作压力为 6.3MPa 。

DN50 ~ DN200 管径的传感器为法兰连接 , 最大工作压力为 2.5MPa 。

DN4 ~ DN10 管径的传感器配有前后直管段和过滤器。

DN15 ~ DN40 管径如需法兰连接,订货时说明。

高压型及特殊要求订货时说明

涡轮流量变送器?

LWGYD 型 涡轮流量变送器

一、概述:

        LWGY 涡轮流量计是由涡轮流量传感器与显示仪表组成,是本厂采用国外先进技术生产制造的,是液体计量最理想的流量计之一。流量计具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域,适用于测量封闭管道中与不锈钢 1Cr18Ni9Ti 、 2Cr13 及刚玉 Al 2 O 3 、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用,可以进行自动定量控制、超量报警等用途。

二、产品特点:

1 .传感器为硬质合金轴承止推式,不仅保证精度,并且提高耐磨性能。

2 .结构简单、牢固以及拆装方便。

3 .测量范围宽,下限流速低。

4 .压力损失小,重复性好,精确度高。

5 .具有较高的抗电磁干扰和抗振动能力。

三、主要技术参数:

1. 公称通径:( 4 ~ 200 ) mm 基本参数见表一;

2. 介质温度:( -20 ~ 80 )℃;分体型(- 20 ~ 120 )℃;

3. 环境温度:( -20 ~ 55 )℃;

4. 准 确 度:± 0.5% 、± 1 %;

5. 检出器信号传输线制:三线制电压脉冲(三芯屏蔽电缆);

6. 供电电源:电压: 12V ± 0.144V, 电流:≤ 10mA ;

7. 输出电压幅值:高电平≥ 8V ,低电平≤ 0.8V ;

8. 传输距离:传感器至显示仪表的距离可达 1000m ;

9. 现场显示型供电电源: 3.6V (锂电池供电,可连续使用 3 年以上);

10. 显示方式:现场液晶显示瞬时流量和累计流量;

11. 现场显示带信号输出供电电源: 24V ; 4 ~ 20mA 两线制电流输出;

表一

口径( mm )

正常流量范围 ( m3 /h)

  扩展流量范围 ( m3 /h)

常规耐受压力 (MPa)

最高压力 (MPa)

DN 4

0.04 - 0.25

0.04 - 0.4

6.3

32

DN 6

0.1 - 0.6

0.06 - 0.6

6.3

32

DN 10

0.2 - 1.2

0.15 - 1.5

6.3

32

DN 15

0.6 - 6

0.4 - 8

6.3

32

DN 20

0.8 - 8

0.45 - 9

6.3

32

DN 25

1 - 10

0.5 - 10

6.3

32

DN 32

1.5 - 15

0.75 - 15

6.3

32

DN 40

2 - 20

1 - 20

6.3

32

DN 50

4 - 40

2 - 40

2.5

25

DN 65

7 - 70

3.5 - 70

2.5

25

DN 80

10 - 100

5 - 100

1.6

25

DN 100

20 - 200

10 - 200

1.6

16

DN 125

25 - 250

12.5 - 250

1.6

16

DN 150

30 - 300

15 - 300

1.6

16

DN 200

80 - 800

40 - 800

1.6

16



四、选型说明



LWGY □

□□□

说            明

LWGYA







流量传感器,脉冲输出三线制, +12V 供电;

LWGYB







现场显示型, 3.6V 电池供电;

LWGYC







现场显示带 4 ~ 20mA 两线制输出, 24V 供电;

LWGYD







变送器; 4 ~ 20mA 两线制输出, 24V 供电;







无标记,为非防爆型

B





防爆型

精度

等级

A



精确度 0.5 级

B



精确度 1.0 级

涡轮

类型

A

正常流量范围

B

扩展流量范围

说明:

DN4 ~ DN40 管径的传感器为螺纹连接,最大工作压力为 6.3MPa 。

DN50 ~ DN200 管径的传感器为法兰连接 , 最大工作压力为 2.5MPa 。

DN4 ~ DN10 管径的传感器配有前后直管段和过滤器。

DN15 ~ DN40 管径如需法兰连接,订货时说明。

高压型及特殊要求订货时说明

高压型涡轮流量计

高压型涡轮流量计

一、概述:

        LWGY 涡轮流量计是由涡轮流量传感器与显示仪表组成,是本厂采用国外先进技术生产制造的,是液体计量最理想的流量计之一。流量计具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域,适用于测量封闭管道中与不锈钢 1Cr18Ni9Ti 、 2Cr13 及刚玉 Al 2 O 3 、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用,可以进行自动定量控制、超量报警等用途。



二、产品特点:

1 .传感器为硬质合金轴承止推式,不仅保证精度,并且提高耐磨性能。

2 .结构简单、牢固以及拆装方便。

3 .测量范围宽,下限流速低。

4 .压力损失小,重复性好,精确度高。

5 .具有较高的抗电磁干扰和抗振动能力。



三、主要技术参数:

1. 公称通径:( 4 ~ 200 ) mm 基本参数见表一;

2. 介质温度:( -20 ~ 80 )℃;分体型(- 20 ~ 120 )℃;

3. 环境温度:( -20 ~ 55 )℃;

4. 准 确 度:± 0.5% 、± 1 %;

5. 检出器信号传输线制:三线制电压脉冲(三芯屏蔽电缆);

6. 供电电源:电压: 12V ± 0.144V, 电流:≤ 10mA ;

7. 输出电压幅值:高电平≥ 8V ,低电平≤ 0.8V ;

8. 传输距离:传感器至显示仪表的距离可达 1000m ;

9. 现场显示型供电电源: 3.6V (锂电池供电,可连续使用 3 年以上);

10. 显示方式:现场液晶显示瞬时流量和累计流量;

11. 现场显示带信号输出供电电源: 24V ; 4 ~ 20mA 两线制电流输出;

表一

口径( mm )

正常流量范围 ( m3 /h)

  扩展流量范围 ( m3 /h)

常规耐受压力 (MPa)

最高压力 (MPa)

DN 4

0.04 - 0.25

0.04 - 0.4

6.3

32

DN 6

0.1 - 0.6

0.06 - 0.6

6.3

32

DN 10

0.2 - 1.2

0.15 - 1.5

6.3

32

DN 15

0.6 - 6

0.4 - 8

6.3

32

DN 20

0.8 - 8

0.45 - 9

6.3

32

DN 25

1 - 10

0.5 - 10

6.3

32

DN 32

1.5 - 15

0.75 - 15

6.3

32

DN 40

2 - 20

1 - 20

6.3

32

DN 50

4 - 40

2 - 40

2.5

25

DN 65

7 - 70

3.5 - 70

2.5

25

DN 80

10 - 100

5 - 100

1.6

25

DN 100

20 - 200

10 - 200

1.6

16

DN 125

25 - 250

12.5 - 250

1.6

16

DN 150

30 - 300

15 - 300

1.6

16

DN 200

80 - 800

40 - 800

1.6

16



四、选型说明



LWGY □

□□□

说            明

LWGYA







流量传感器,脉冲输出三线制, +12V 供电;

LWGYB







现场显示型, 3.6V 电池供电;

LWGYC







现场显示带 4 ~ 20mA 两线制输出, 24V 供电;

LWGYD







变送器; 4 ~ 20mA 两线制输出, 24V 供电;







无标记,为非防爆型

B





防爆型

精度

等级

A



精确度 0.5 级

B



精确度 1.0 级

涡轮

类型

A

正常流量范围

B

扩展流量范围

说明:

DN4 ~ DN40 管径的传感器为螺纹连接,最大工作压力为 6.3MPa 。

DN50 ~ DN200 管径的传感器为法兰连接 , 最大工作压力为 2.5MPa 。

DN4 ~ DN10 管径的传感器配有前后直管段和过滤器。

DN15 ~ DN40 管径如需法兰连接,订货时说明。

高压型及特殊要求订货时说明

LWGYA 型涡轮流量传感器

一、概述:

        LWGY 涡轮流量计是由涡轮流量传感器与显示仪表组成,是本厂采用国外先进技术生产制造的,是液体计量最理想的流量计之一。流量计具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域,适用于测量封闭管道中与不锈钢 1Cr18Ni9Ti 、 2Cr13 及刚玉 Al 2 O 3 、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用,可以进行自动定量控制、超量报警等用途。



二、产品特点:

1 .传感器为硬质合金轴承止推式,不仅保证精度,并且提高耐磨性能。

2 .结构简单、牢固以及拆装方便。

3 .测量范围宽,下限流速低。

4 .压力损失小,重复性好,精确度高。

5 .具有较高的抗电磁干扰和抗振动能力。



三、主要技术参数:

1. 公称通径:( 4 ~ 200 ) mm 基本参数见表一;

2. 介质温度:( -20 ~ 80 )℃;分体型(- 20 ~ 120 )℃;

3. 环境温度:( -20 ~ 55 )℃;

4. 准 确 度:± 0.5% 、± 1 %;

5. 检出器信号传输线制:三线制电压脉冲(三芯屏蔽电缆);

6. 供电电源:电压: 12V ± 0.144V, 电流:≤ 10mA ;

7. 输出电压幅值:高电平≥ 8V ,低电平≤ 0.8V ;

8. 传输距离:传感器至显示仪表的距离可达 1000m ;

9. 现场显示型供电电源: 3.6V (锂电池供电,可连续使用 3 年以上);

10. 显示方式:现场液晶显示瞬时流量和累计流量;

11. 现场显示带信号输出供电电源: 24V ; 4 ~ 20mA 两线制电流输出;

表一

口径( mm )

正常流量范围 ( m3 /h)

  扩展流量范围 ( m3 /h)

常规耐受压力 (MPa)

最高压力 (MPa)

DN 4

0.04 - 0.25

0.04 - 0.4

6.3

32

DN 6

0.1 - 0.6

0.06 - 0.6

6.3

32

DN 10

0.2 - 1.2

0.15 - 1.5

6.3

32

DN 15

0.6 - 6

0.4 - 8

6.3

32

DN 20

0.8 - 8

0.45 - 9

6.3

32

DN 25

1 - 10

0.5 - 10

6.3

32

DN 32

1.5 - 15

0.75 - 15

6.3

32

DN 40

2 - 20

1 - 20

6.3

32

DN 50

4 - 40

2 - 40

2.5

25

DN 65

7 - 70

3.5 - 70

2.5

25

DN 80

10 - 100

5 - 100

1.6

25

DN 100

20 - 200

10 - 200

1.6

16

DN 125

25 - 250

12.5 - 250

1.6

16

DN 150

30 - 300

15 - 300

1.6

16

DN 200

80 - 800

40 - 800

1.6

16



四、选型说明



LWGY □

□□□

说            明

LWGYA







流量传感器,脉冲输出三线制, +12V 供电;

LWGYB







现场显示型, 3.6V 电池供电;

LWGYC







现场显示带 4 ~ 20mA 两线制输出, 24V 供电;

LWGYD







变送器; 4 ~ 20mA 两线制输出, 24V 供电;







无标记,为非防爆型

B





防爆型

精度

等级

A



精确度 0.5 级

B



精确度 1.0 级

涡轮

类型

A

正常流量范围

B

扩展流量范围

说明:

DN4 ~ DN40 管径的传感器为螺纹连接,最大工作压力为 6.3MPa 。

DN50 ~ DN200 管径的传感器为法兰连接 , 最大工作压力为 2.5MPa 。

DN4 ~ DN10 管径的传感器配有前后直管段和过滤器。

DN15 ~ DN40 管径如需法兰连接,订货时说明。

高压型及特殊要求订货时说明。

五、外形尺寸:

        传感器的安装方式根据规格不同,采用螺纹或法兰连接,安装方式 ; 见图一、图二、图三、图四、图五、安装尺寸见表二。

图一、 (4 ~ 100 管径传感器结构及安装尺寸示意图

涡轮流量计

1.     过滤器 2. 前直管段 3. 叶轮 4. 前置放大器 5. 壳体 6. 后直管段

图二、( 15 ~ 40 )管径传感器结构及安装尺寸示意图

涡轮流量计



1. 壳体   2 .前导向件   3 .叶轮   4 .后导向件   5 .前置放大器

图三、 50 ~ 200 管径传感器结构及安装尺寸示意图

涡轮流量计

1. 球轴承   2 .前导向件   3 .涨圈   4 .壳体   5 .前置放大器   6 .叶轮   7 .轴承    8 .轴





表二

  通径

 L

 H

 G

 L`

 D

 d

  孔数

 DN4

 295

 145

 G1/2

 195







 DN6

 330

 145

 G1/2

 230







 DN10

 450

 165

 G1/2

 350







 DN15

 75

 173

 G1









 DN25

 100

 180

 G5/4









 DN40

140

 178

 G2









 DN50

150

 252





  125

  18

 4

 DN80

200

 287





  160

  18

 8

 DN100

220

 322





  180

  18

 8

 DN150

300

 367





  250

  25

 8

 DN200

 36

 415





  295

  23

 12



六、安装要求:

流量计可水平或垂直安装,垂直安装时流体流动方向应从下向上,液体必须充满管道,不得有气泡;液体流动方向要与传感器外壳上指示流向的箭头方向一致;传感器前后直管段要求,上游端至少应有 10 倍公称通径长度的直管段,下游端应不少于 5 倍公称通径的直管段,其内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。传感器的管道轴心应与相邻管道轴心对准,连接密封用的垫圈不得深入管道内腔;传感器应远离外界电场、磁场,必要时应采取有效的屏蔽措施,以避免外来干扰。为了检修时不致影响液体的正常输送,建议在传感器的安装处,安装旁通管道 ( 见图四)。

图四

涡轮流量计

传感器露天安装时,请做好放大器及插头的防水处理。传感器与显示仪表的接线如图五所示。

图五

涡轮流量计

         当流体中含有杂质时,应加装过滤器,过滤器网目根据流量杂质情况而定,一般为 20 ~ 60 目。当流体中混有游离气体时,应加装消气器。整个管道系统都应良好密封。用户应充分了解被测介质的腐蚀情况,严防传感器受腐蚀。

八、使用和维护:

◆ 使用时,应保持被测液体清洁,不含纤维和颗粒等杂质。

◆ 传感器在开始使用时,应先将传感器内缓慢的充满液体,然后再开启出口阀门(阀门应安装在流量计后端),严禁传感器处于无液体状态时受到高速流体的冲击。

◆ 传感器的维护周期一般为半年。检修清洗时,请注意勿损伤测量腔内的零件,特别是叶轮。装配时请看好导向件及叶轮的位置关系。

◆ 传感器不用时,应清洗内部液体,吹干后且在传感器两端加上防护套,防止尘垢进入,然后置于干燥处保存。

◆ 配用的过滤器应定期清洗,不用时应清洗内部的液体,同传感器一样,加防尘套,置于干燥处保存。

◆ 传感器的传输电缆可架空或埋地敷设(埋地时应套上铁管。)

◆ 在传感器安装前,先与显示仪表或示波器接好连线,通电源,用口吹或手拨叶轮,使其快速旋转观察有无显示,当有显示时再安装传感器。若无显示,应检查有关各部分,排除故障

流量传感器



油量表

多功能电池供电显示屏 ;

满流量时低压损耗 150 mB;

利用显示电子学自动燃油温度补偿 ;

± 2.5% 准确度 ;

小型坚固结构 ;

单或双阶段燃炉 1 – 40 l/hr;

电池寿命最长 4 年 ;

面板安装指示器 ;

低流量计容量 – 2cc ;

    该量表主要设计用于锅炉给液应用,也可用于与结构材料相容的低粘度润滑液。也可用于热油通过速率 1 到 40 l/hr 的单或双阶段燃炉。电池供电的 LCD 显示屏可显示燃油消耗、启动次数、工作时数等。另外还显示正常流量下低于预设液位和低电池电量的下降警告。通过监视燃油流量可最大程度减少不正确燃烧和环境污染。流量传感器是一个带有 1/8in. BSP 管接头的椭圆形齿轮状量表。

  技术参数

  流速

  1 至 40 l/hr

  频率输出量表

  全流量时 20 Hz

  线性度

  ±2.5%

  压降

全流量时 0.15 Bar

温度范围

最高 +60°C

  仪表间偏差

±10%

  粘度范围

1 至 20 cSt

  传感器

舌簧开关

  材料



  壳体

铝

  齿轮

聚砜

  轴

钢

  O 形环

  丁腈橡胶

  轴承

蓝宝石

接头

1 / 8 BSP 黄铜

  电气连接

0.9m 引线

  磁铁

稀土

  K 系数

1830 次脉冲 / 升

  最大工作压力

25 bar



流量传感器

小型流量传感器

这种重量轻、体积小的流量传感器由 Grilamid TR55 制成,其不锈钢轴上装有 PTFE 尼龙转子。该器件虽准备作为 1 至 20 升 / 分流量的一种低成本选件,但在 +5 ° C 至 +50 ° C 的工作温度范围内也十分适用,而且压降很小。其基本结构包括一个传感器外壳,内装涡轮转子。流体经过传感器时,使涡轮转动,以遮断该装置内的光电束,并处理此信号。所引起的脉冲输出与流量成正比,可用于批量控制或进行累计。

技术参数

轴护圈

    Grilamid TR55

工作压力 ( 最大值 )

    10bar

压降

    最大值 0.1bar at 15 升 / 分

流量范围 ( 最大值 )

    1 至 20 升 / 分

“ K ”系数

    730 脉冲 / 升

精度

    ± 5%

重复性

    ± 1%

重量

    16 克

连接

    3 / 8 BSP

电源

    5V 直流

光电型

    红外



南京迪泰尔仪表机电设备有限公司 版权所有 友情链接交换区 地址:大光路188号锦江丽舍 电话:025-84465922 / 84585946 传真:025-52208715 税号:320103762103508 帐号:01570120030000012 开户行:南京银行龙蟠路支行
