LZB-( )P型有机玻璃面板式流量计

有机面板流量计

有机玻璃管流量计

    LZB-( )P型有机玻璃管流量计主要分为有机面板式流量计和有机管道式流量计。主要应用于水处理及环保工程配套,也可用于化工、石油、轻工、医药、化肥、食品、造纸及科研等部门,用来测量液体单相非脉动流量。该产品壳体和测量锥孔由透明塑料一体精密加工而成,具有透明度高,读数直观,安装方便等特点。

1. 型号规格及主要技术参数

LZB-6M / 6G

液: 25-250ml/min 100-1000ml/min

气: 1-5L/min 6-30L/min

LZB-8M / 8G

液: 2-20L/H 10-100L/H

气: 0.5-5LPM 10-100LPH

LZB-15M / 15G

液: 0.5-5 1-7 2-18LPM

气: 1-10 1.6-16 4-40LPH ZG1/2

LZB-25M / 25G

液: 5-35 4-70 11-110 15-150LPM ZG1

气: 6-60 10-100 16-160 25-250 35-350LPH

有机玻璃管流量计

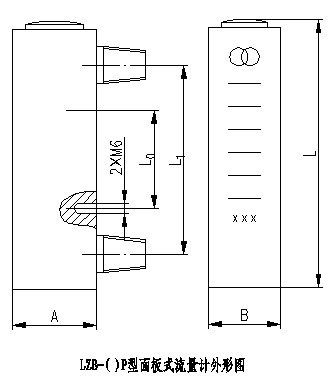

2. 外形及安装连接尺寸

有机玻璃管流量计

型号

L

L1

L0

A

B

连接螺纹

LZB-8P

140

105

60

30

25

M10×1

LZB-10P

170

127

76

40

30

R1/2

LZB-15P

228

165

100

46

45

R1

注:特殊流量范围和外形尺寸及各种安装方式可根据客户要求定做。

有机面板流量计

有机面板流量计

有机面板流量计

有机面板流量计

有机面板流量计

有机面板流量计

有机面板流量计
