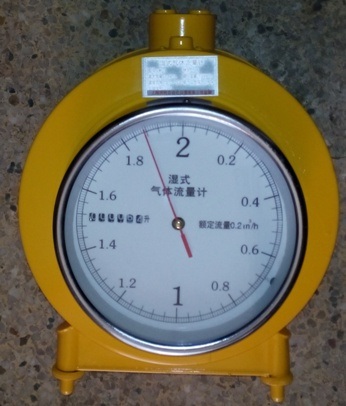

湿式气体流量计

  湿式气体流量计又称转筒式或鼓轮式气体流量计,其结构原理如图所示。在封闭的圆筒形外壳内装有一由叶片围成的圆筒形转筒,并能绕中心轴自由旋转。转筒内被叶片分成三到四个气室(如图 2 一 12 所示为四个气室),每个气室的内侧壁与外侧壁都有直缝开口(内侧壁开口为计量室进气口,外侧壁开口为计量室出气口)。流量计壳体内盛有约一半容积的水或低粘度油作为密封液体,转筒的一半浸于密封液中。随着气体进人流量计(如图中液面中心的进口处),进人转筒内的一个气室 A ,此时, A 气室的进气口露出液面,进气口与流量计进口相通而开始充气; B 气室已充满气体,其进出口都被液面密封,形成封闭的“斗”空间,即计量室; C 气室的出气口已露出液面,开始向流量计出口排气。随着气体的不断充人气室 A ,在进气压力的推动下,转筒朝如图逆时针方向绕中心轴旋转。气室 A 中的充气量逐渐增大,气室 B 的出气口也将离开最面而开始向流量计出口排气,气室 C 中的气体将全部排出。当气室 C 全部浸人液体中时,气室 D 将开始充气,气室 A 将形成封闭的计量室。然后依次是气室 D 、气室 C 形成封闭的计量室。转筒旋转一周,就有相当于 4 倍计量室空间的气体体积通过流量计。所以,只要将转筒的旋转次数通过齿轮机构传递到计数指示机构,就可显示通过流量计的气体体积流量(总量)。

湿式气体流量计

  由于湿式气体流量计的特殊的密封形式,它是一种无泄漏的容积式流量计。其误差特性与其他容积式流量计有明显的差别。测量精度可达 0 . 2 ~ 0 . 5 级。湿式气体流量计的转筒旋转速度不宜过快,所以,它只适合于小流量的气体流量测量。而且,被计量的气体不能溶于流量计内部密封液体或与密封液体发生反应。

湿式气体流量计

型   号

LMF-1(防腐)

LMF-2(防腐)

鼓轮每转流量(m3)

0.002

0.005

额定流量(m3/h)

0.2

0.5

最高流量记录(m3)

100

100

超额流量(m3/h)

0.3

0.75

最小刻度值(m3)

0.8×10-5

0.2×10-4

正常压力值(Pa)

1000

1000

尺寸(长x宽x高)mm

490x264x220

490x264x304

额定流率时准确度%

±1

±1

净重(KG)

4.5

5.4

配件

湿式气体流量计、温度计1支 压力计1支 橡皮塞2个

LML型为普通型,采用黄铜材料,一般在无腐蚀气体范围内使用。

LMF型为防腐型,采用不锈钢材质,可测量腐蚀性气体。

将仪表摆放在工作台上,调整地角螺钉使水准器水泡位于中心,并在使用中要长期保持。
打开水位控制器密封螺帽,拉出内部的毛线绳。
在温度计或压力计的插孔内,向仪表内注入蒸馏水,待蒸馏水从水位控制器孔内流出时
即停止注入蒸馏水,当多余的蒸馏水从水位控制器孔内顺着毛线绳流干净(很久流出一
滴时即为流干净)时,在将毛线绳收入水位控制器密封螺帽内,并且拧紧密封螺帽。
装好温度计和压力计。(每一小格10Pa)
按进出气方向连接好气路,并且密封。
开启气阀,即可进行气体测量。

使用过程中,要经常注意仪表内水位保持,否则将影响测量精度。
使用中,温度应保持在15~25℃之间,气温与室温相同,其温差应≤2℃。
最好在仪表指针运转数周后在进行读数。当被测气体的压力超过正常压力值1~6倍(1~6Kpa)时,仪器仍然可以进行工作,此时应将压
力计取下,用无孔橡皮塞堵住压力计安装孔。
当被测气体的流量超过额定流量至超额流量范围内使用时,仪器仍然可以进行工作,但此时测量的精度会有所降低。
仪表在长期不使用时,应将仪表内的蒸馏水放干净,排放时先使用放水阀,然后将表头向下,再将出气管向下,这样反复几次,才能将鼓轮内的水放净。
仪表不宜置于过冷室内安装,以免内部结冰。
在正常使用情况下,至少每年检验一次精度。

温度计1支 压力计1支 橡皮塞2个
