超声波流量计 超声波流量计

电池供电型超声波热量表

  • 多种供电方式
    单节 3.6V 锂电池可工作6年,采用两线制4-20mA,RS232、RS485输出式,无需电池也可正常工作
  • 测量内容丰富
    可循环显示累积流量、累积热量、瞬时流量、瞬时热量、供回水温度、当前温差、故障运行时间、工作状态、日期、时间等
  • 防护等级高
    防护等级可达到IP68,可浸入水下2米工作
  • 结构坚固
    测量管段采用精密铸造工艺,无泄漏,无压力损失和活动部件,十年免维护设计
  • 人性化设计
    磁性棒操作,内部双按键,操作方便;故障自诊断

超声波流量计

一、概 述
    UFT 型系列超声波流量计利用了低电压、多脉冲时差原理,采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间,根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高,量程比宽抗干扰性强等特点。
     当超声波波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速,零流量时,两个传感器发射和接受声波所需的时间完全相同(唯一可实际测量零流量的技术);介质流动时,逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式:
二、仪表特点
   ·■高精度测量
       线优度优于 0.5%, 重复性精度优于 0.2%, 测量精度优于± 1.0% ;
   ·■测量范围大
       选用不同型号的传感器 , 可实现口径 DN15-DN6000mm 管道流量的测量;
   ·■防护等级高
       一次表防护等级可达到 IP68, 可侵入水下 2 米工作;
   ·■操作方便
       即可有磁性带在一次表上浏览参数 , 还可通过二次表用中文进行参数再设定或显示;
   ·■多重显示
       一次表及信号检测与流量测量于一体 , 可循环显示累计流量、流速、二次表可中文显示 100 余项菜单
   ·■传输距离远、组网快捷
       一次表与二次表之间采用 RS-485 总线通讯 , 采用普通电缆即可 , 传输距离可达 1000 米以上 , 组网速度十分方便 , 快捷 . 这种传输方式抗干扰能力强 . 解决了分体式超声波流量计专用电缆成本高 , 抗干扰能力    差 , 传输距离短等问题。

  可选配的二次表(用于单点测量,远传显示及参数设定)

超声波流量计

RS485 总线通讯
(传输距离可达 1000m 以上)
24V 供电

.

超声波流量计

  壁挂式 TUF-2000FB
  ·用于挂墙安装
  ·尺寸: 178 × 165 × 55mm

超声波流量计

  盘装型 TUF-2000FS
  ·用于仪表盘安装
  ·开孔尺寸: 152mm × 76mm

超声波流量计

  防爆型 TUF-2000FD
  ·防爆等级 D Ⅱ BT4, 用于防爆场合
  ·尺寸: 285 × 265 × 90nn

组网测量图  RS485 总线通讯(传输举例可达 1000m 以上)

超声波流量计

超声波流量计

超声波流量计

超声波流量计



超声波流量计

便携式超声波流量计

一、概 述
    UFT 型系列超声波流量计利用了低电压、多脉冲时差原理,采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间,根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高,量程比宽抗干扰性强等特点。
     当超声波波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速,零流量时,两个传感器发射和接受声波所需的时间完全相同(唯一可实际测量零流量的技术);介质流动时,逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式:
二、仪表特点
   ·■高精度测量
       线优度优于 0.5%, 重复性精度优于 0.2%, 测量精度优于± 1.0% ;
   ·■非接触式测量
       将带磁性的超声波流量计传感器吸附在管道外壁 , 即可完成流量测量;
   ·■测量范围大
       选用不同型号的传感器 , 可实现口径 DN15-DN6000mm 管道流量的测量;
   ·■支持中文英文菜单
       不同版本的流量计 , 可支持中文或英文菜单 , 方便快捷;
   ·■充电电源
       内置大容量镍氢充电电池 , 可支持流量计连续工作 20 小时以上;
   ·■内置打印机
       即可实现即时屏幕打印 , 还可以定时打印提前设定的多达 20 余项的测量结果;
   ·■内置数据记录器
       可将提前设定的多达 20 余项的测量结果上传至计算机或联网通讯。

标准型号

型号

数量



描述

主机

TUF-2000P

1 个

超声波流量计

  体积: 225 × 180 × 67mm ,工作温度: -20-60 ℃,测量精 度± 1%

中型传感器

TM-1

2 只

超声波流量计

  带磁性,体积: 64 × 35 × 32mm ,工作温度: -40-110 ℃, 测量范围 DN50-DN700mm

超声波专用信号电缆



2 根

超声波流量计

  长度: 5m ,用于连接超声波流量计主机和传感器

电源线



1 根

超声波流量计

  长度 3M ,用于给超声波流量计充电或使用交流电,长时 间进行调整

热感打印纸



2 卷

超声波流量计

  长度: 30m

超声波专用耦合剂



1 瓶

超声波流量计

  重量: 110g ,用于超声波传感器和管壁间超声波信号传播

拉紧器



2 根

超声波流量计

  长度: 3m ,最大拉力: 100kg ,用于非磁性管道捆绑传感器

卷尺



1 个

超声波流量计

  长度: 3m ,用于测量管道周长或俩个探头间的安装距离

说明书



1 本

超声波流量计



铝合金保护箱



1 个

超声波流量计

  体积: 456 × 335 × 133mm 适用于野外,井下等恶劣环境



可选配的传感器

型号



描述

测量范围

小型传感器

TS-1

超声波流量计

带磁性

DN15-DN100MM

中型传感器

TM-1

超声波流量计

带磁性

DN50-DN700MM

大型传感器

TL-1

超声波流量计

带磁性

DN300-DN6000MM

高温小型传感器

HTS-1

超声波流量计



DN15-DN100MM

高温中型传感器

HTM-1

超声波流量计



DN50-DN1000MM

可选配的其他硬件

型号



描述

测量范围

超声波测厚仪

TT100

超声波流量计

精确测量管道壁厚提高流量监测精度

1.2-225.0mm

加长信号电缆



超声波流量计

长度 10m × 2

适用于测量管道距离主机较远的场合

加长拉紧器



超声波流量计

长度 6m × 2

适用管道直径超过 1000mm 的传感器固定

热感打印纸



超声波流量计

长度 30m



线性度

 0.5%

重复性

 0.2%

准确性

  示值的± 1% ,流速> 0.2m/s

响应时间

 0-999 秒,使用者任选

流速范围

  ± 32m/s

测量口径

 15-6000mm

测量单位

  米、英尺、立方米、升、立方英尺、美国加仑、英国加仑、油桶、
  美国液体桶、英国液体桶、美国兆加仑、使用者设定单位

累计器

 7 位、负、净累计器

液体种类

  各种能够传导声波的单一均匀的液体

安全性

  设置值的锁定,更改数据需要解锁

显示

 4 × 8 中文或 4 × 16 英文

通迅接口

 RS-232 ,波特率 75-57600 ,同时兼容富士超声波流量计,也应用户的要求兼容其它
  产品

传感器

  标准 M1 型,另有其它 4 种可供选择

传感器电缆

  标准为 5m × 2, 也可加长为 10m × 2

电源

 3 节 AAA 内置 Ni-H 电池,每次充满电可持续工作 12 小时, AC100-240V 的适配器

数据记录

  内置数据记录仪,可记录 2000 行数据

手动累计器

 7 位,按键即可开始用于校准

外壳材料

  阻燃 ABS

外壳尺寸

 200 × 90 × 30mm

主机重量

 500g ( 1.2Ibs )包括电池

  便携式超声波流量计编码规则

TUF-2000H

1 标准 TS-1 型

2 标准 TM-1 型

3 标准 TL-1 型

举例: TUF-2000H1

解释:手持式超声波流量计,标准配置

       另选配标准小型传感器 TS-1 型





超声波流量计

手持式超声波流量计

一、概 述
    UFT 型系列超声波流量计利用了低电压、多脉冲时差原理,采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间,根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高,量程比宽抗干扰性强等特点。
     当超声波波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速,零流量时,两个传感器发射和接受声波所需的时间完全相同(唯一可实际测量零流量的技术);介质流动时,逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式:
二、仪表特点
   ·■高精度测量
       精度可达± 1.0%, 线性度 0.5%, 重复性精度 0.2%
   ·■体积小 重量轻
       体积仅为 210 × 90 × 30mm, 重量仅为 0.5KG ;
   ·■非接触式测量
       将带磁性的超声波流量计传感器吸附在管道外壁 , 即可完成流量测量;
   ·■测量范围大
       选用不同型号的传感器 , 可实现口径 DN15-DN6000mm 管道流量的测量;
   ·■充电电源
       内置大容量镍氢充电电池 , 可支持流量计连续工作 20 小时以上;
   ·■打印屏幕液晶显示
       可同时显示累积流量 , 瞬时流量 , 流速 , 工作状态等;
   ·■内置数据记录器
       内置数据记录器空间为 24 字节 , 可以存储 2000 行的测量数据;

标准型号

型号



数量

描述

主机

TUF-2000P

超声波流量计

1 个

  体积: 210 × 90 × 30mm ,工作温度: -20-60 ℃,测量精度± 1%

中型传感器

TM-1

超声波流量计

2 只

  带磁性,体积: 64 × 35 × 32mm ,工作温度: -40-110 ℃, 测量范围 DN50-DN700mm

超声波专用信号电缆



超声波流量计

2 根

  长度: 5m ,用于连接超声波流量计主机和传感器

数据线



超声波流量计

1 根

  长度 1m ,用于将存储在数据记录器中的测量数据导出 到计算机

电源适配器



超声波流量计

1 个

  长度 1m ,用于给手持式超声波流量计充电

超声波专用耦合剂



超声波流量计

1 瓶

  重量: 110g ,用于超声波传感器和管壁间超声波信号
  传播

拉紧器



超声波流量计

2 根

  长度: 3m ,最大拉力: 100kg ,用于非磁性管道捆绑传感器

卷尺



超声波流量计

1 个

  长度: 3m ,用于测量管道周长或俩个探头间的安装距离

说明书



超声波流量计

1 本



铝合金保护箱



超声波流量计

1 个

  体积: 415 × 315 × 100mm



可选配的传感器

型号



描述

测量范围

温度范围

小型传感器

TS-1

超声波流量计

带磁性

DN15-DN100MM

-40-110 ℃

中型传感器

TM-1

超声波流量计

带磁性

DN50-DN700MM

-40-110 ℃

大型传感器

TL-1

超声波流量计

带磁性

DN300-DN6000MM

-40-110 ℃

高温小型传感器

HTS-1

超声波流量计



DN15-DN100MM

-40-160 ℃

高温中型传感器

HTM-1

超声波流量计



DN50-DN1000MM

-40-160 ℃

可选配的其他硬件

型号



描述

测量范围

温度范围

超声波测厚仪

TT100

超声波流量计

精确测量管道壁厚提高流量监测精度

1.2-225.0mm

± 1%H ± 0.1mmH 为被测物厚度

加长信号电缆



超声波流量计

长度 10m × 2

适用于测量管道距离主机较远的场合

加长拉紧器



超声波流量计

长度 6m × 2

适用管道直径超过 1000mm 的传感器固定



项目

性能参数

线性度

 0.5%

重复性

 0.2%

准确性

  示值的± 1% ,流速> 0.2m/s

响应时间

 0-999 秒,使用者任选

流速范围

  ± 32m/s

测量口径

 15-6000mm

测量单位

  米、英尺、立方米、升、立方英尺、美国加仑、英国加仑、油桶、
  美国液体桶、英国液体桶、美国兆加仑、使用者设定单位

累计器

 7 位、负、净累计器

液体种类

  各种能够传导声波的单一均匀的液体

安全性

  设置值的锁定,更改数据需要解锁

显示

 4 × 8 中文或 4 × 16 英文

通迅接口

 RS-232 ,波特率 75-57600 ,同时兼容富士超声波流量计,也应用户的要求兼容其它
  产品

传感器

  标准 M1 型,另有其它 4 种可供选择

传感器电缆

  标准为 5m × 2, 也可加长为 10m × 2

电源

 3 节 AAA 内置 Ni-H 电池,每次充满电可持续工作 12 小时, AC100-240V 的适配器

数据记录

  内置数据记录仪,可记录 2000 行数据

手动累计器

 7 位,按键即可开始用于校准

外壳材料

  阻燃 ABS

外壳尺寸

 200 × 90 × 30mm

主机重量

 500g ( 1.2Ibs )包括电池



超声波流量计

固定式超声波流量计

一、概 述
    TUF 型系列超声波流量计利用了低电压、多脉冲时差原理,采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间,根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高,量程比宽抗干扰性强等特点。
     当超声波波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速,零流量时,两个传感器发射和接受声波所需的时间完全相同(唯一可实际测量零流量的技术);介质流动时,逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式:
二、仪表特点
   ·■高精度测量
       线优度优于 0.5%, 重复性精度优于 0.2%, 测量精度优于± 1.0% ;
   ·■测量范围大
       选用不同型号的传感器 , 可实现口径 DN15-DN6000mm 管道流量的测量;
   ·■防护等级高
       一次表防护等级可达到 IP68, 可侵入水下 2 米工作;
   ·■操作方便
       即可有磁性带在一次表上浏览参数 , 还可通过二次表用中文进行参数再设定或显示;
   ·■多重显示
       一次表及信号检测与流量测量于一体 , 可循环显示累计流量、流速、二次表可中文显示 100 余项菜单
   ·■传输距离远、组网快捷
       一次表与二次表之间采用 RS-485 总线通讯 , 采用普通电缆即可 , 传输距离可达 1000 米以上 , 组网速度十分方便 , 快捷 . 这种传输方式抗干扰能力强 . 解决了分体式超声波流量计专用电缆成本高 , 抗干扰能力    差 , 传输距离短等问题。

特点

基本型

功能型

  外夹式
  ·安全无需断流,无压力损失
  ·精度± 1%
  ·安装维修方便,用户可自行安装
  ·价格最低,与测量口径无关
  ·适合于工况条件较好的环境

超声波流量计
TUF-2000BNB

超声波流量计
TUF-2000BNB

  插入式
  ·安全无需断流,无压力损失
  ·精度± 1%
  ·用户需经培训后,采用专用开孔器才能自行安装
  ·价格较高,与测量口径无关
  ·接收信号良好,长期运行稳定,可靠

超声波流量计
TUF-2000BNC

超声波流量计
TUF-2000FNC

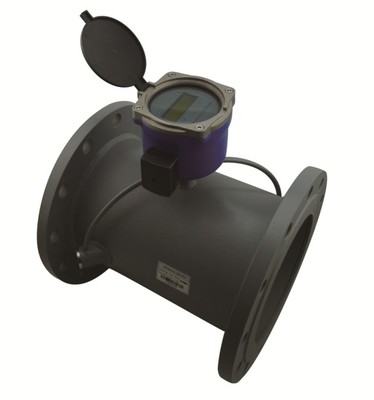

  标准管段式
  ·安全需断管,断流,无压力损失
  ·精度± 0.5%
  ·安全维修需断流,用户可自行安装
  ·测量口径越大,价格越高
  ·精度最高,接收信号良好,长期运行稳定可靠

超声波流量计
TUF-2000BNG

超声波流量计
TUF-2000FNB



可选配传感器

基本型号

测量范围

流体温度

精度

电源

输入

输出

通信协议

外夹式
超声波流量计

TS-1 (小型)

TUF-2000BNB1

DN15-100mm

-30-90 ℃

± 1%

一次表
DC8-36V

二次表
AC220V
或 DC24V

3 路 4-20mA
模拟输入

2 路 3 线制
PT100 电阻
信号输入

隔离 RS232/
RS485
输入

2 路隔离 OCT
输出

1 路隔离 4-20mA
输出
(无源)

METER-BUS
协议

MODBUS
协议

富士
扩展
协议

简易
水表
协议

TM-1 (中型)

TUF-2000BNB2

DN50-700mm

TL-1 (大型)

TUF-2000BNB3

DN300-6000mm

高温外夹式
超声波流量计

TH2-1
(小型)

TUF-2000BNB4

DN15-100mm

-30-160 ℃

THM-1
(中型)

TUF-2000BNB5

DN300-1000mm

插入式
超声波流量计

TC-1
(标准插入)

TUF-2000BNC1

DN80-6000mm

-40-160 ℃

TLC-2
(加长插入)

TUF-2000BNC2

管段式
超声波流量计

标准管段式

TUF-2000BNG

DN15-1000mm

-40-160 ℃





超声波流量计

固定式超声波流量计

一、概 述
    UFT 型系列超声波流量计利用了低电压、多脉冲时差原理,采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间,根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高,量程比宽抗干扰性强等特点。
     当超声波波束在液体中传播时,液体的流动将使传播时间产生微小变化,其传播时间的变化正比于液体的流速,零流量时,两个传感器发射和接受声波所需的时间完全相同(唯一可实际测量零流量的技术);介质流动时,逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式:
二、仪表特点
   ·■高精度测量
       线优度优于 0.5%, 重复性精度优于 0.2%, 测量精度优于± 1.0% ;
   ·■测量范围大
       选用不同型号的传感器 , 可实现口径 DN15-DN6000mm 管道流量的测量;
   ·■支持中文英文菜单
       不同版本的流量计 , 可支持中文或英文菜单 , 方便快捷;
   ·■可靠性强
       采用低电压 , 多脉冲发射电路测量精度 , 使用寿命及可靠性大幅提高;
   ·■抗干扰能力强
       采用双平衡信号差分发射 , 接受电路 , 有效抵御变频器 , 电视塔 , 高压线等强干扰源;
   ·■强大的记忆功能
       自动记忆前 64 日 , 前 64 月 , 前 5 年的累积流量 , 自动记忆前 64 次来电和断电时间和流量 , 自动记忆前
      64 日流量计的工作状态是否正常。

可选配传感器

基本型号

测量范围

流体温度

精度

电源

输入

输出

通信协议

外夹式

TS-1
(小型)

TUF-2000BNB1

DN15-100mm

-30-90 ℃

± 1%

一次表
DC8-36V

二次表
AC220V
或 DC24V

3 路 4-20mA
模拟输入

2 路 3 线制
PT100 电阻信号
输入

隔离 RS232/
RS485
输入

2 路隔离 OCT
输出

1 路隔离 4-20mA
输出
(无源)

METER-BUS
协议

MODBUS
协议

富士
扩展
协议

简易
水表
协议

TM-1
(中型)

TUF-2000BNB2

DN50-700mm

TL-1
(大型)

TUF-2000BNB3

DN300-6000mm

高温外夹式

TH2-1
(小型)

TUF-2000BNB4

DN15-100mm

-30-160 ℃

THM-1
(中型)

TUF-2000BNB5

DN50-700mm

插入式

TC-1
(标准插入)

TUF-2000BNC1

DN80-6000mm

-40-160 ℃

TLC-2
(加长插入)

TUF-2000BNC2

管段式

标准管段式

TUF-2000BNG

DN15-1000mm

-40-160 ℃



可选择的主机

超声波流量计

超声波流量计

超声波流量计

  壁挂式 TUF-2000FB
  ·用于挂墙安装
  ·尺寸: 178 × 165 × 55mm

  盘装型 TUF-2000FS
  ·用于仪表盘安装
  ·开孔尺寸: 152mm × 76mm

  防爆型 TUF-2000FD
  ·防爆等级 D Ⅱ BT4, 用于防爆场合
  ·尺寸: 285 × 265 × 90nn
