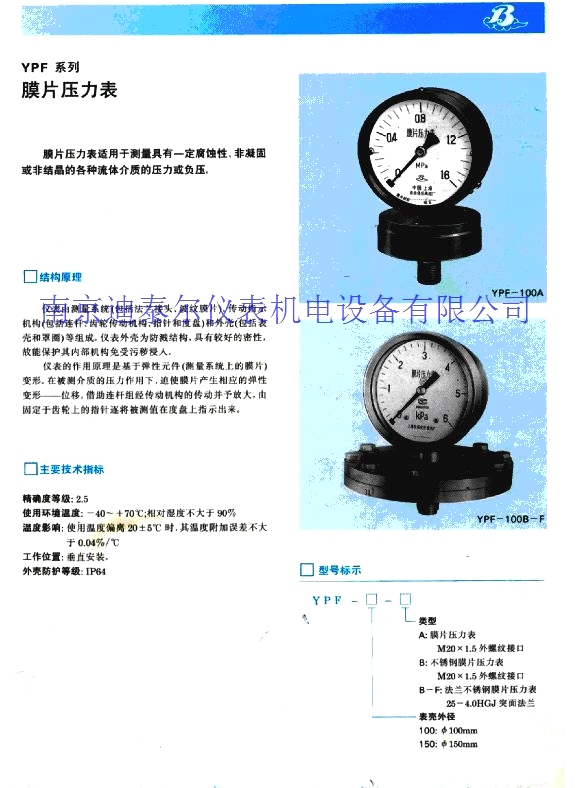

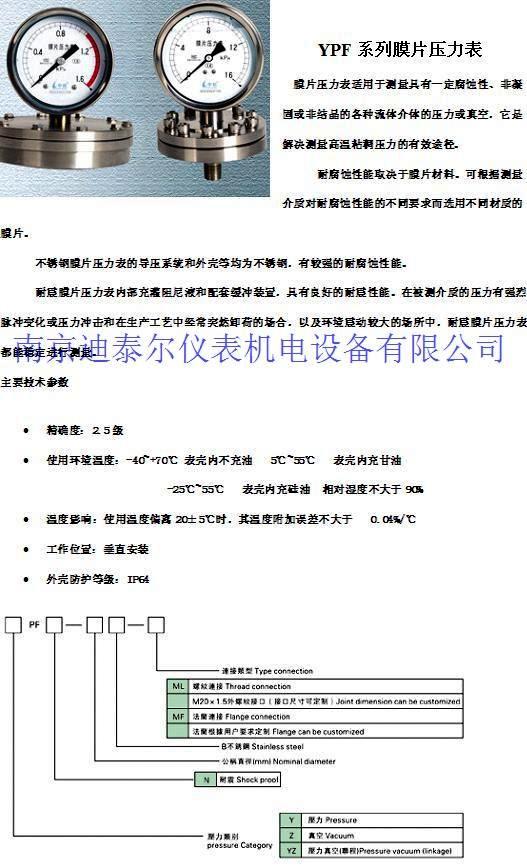

YPF系列膜片压力表

    膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介体的压力或真空,它是解决测量高温粘稠压力的有效途径。

耐腐蚀性能取决于膜片材料。可根据测量介质对耐腐蚀性能的不同要求而选用不同材质的膜片。 不锈钢膜片压力表的导压系统和外壳等均为不锈钢,有较强的耐腐蚀性能。

耐震膜片压力表内部充灌阻尼液和配套缓冲装置,具有良好的耐震性能。在被测介质的压力有强烈脉冲变化或压力冲击和在生产工艺中经常突然卸荷的场合,以及环境震动较大的场所中,耐震膜片压力表都能稳定进行测量。

结构原理

仪由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构,具有较好的密性,故能保护其内部机构免受污秽浸入。

仪表的作用原理是基于弹性元件(测量系统上的膜片)变形。在被测介质的压力作用下,迫使膜片产生相应的弹性变形——位移,借助顶杆使经传动机构工作,由固定于齿轮上的指针将被测值在度盘上指示出来。

主要技术参数

  • 精确度:2.5级
  • 使用环境温度:-40~+70℃ 表壳内不充油 5℃~55℃ 表壳内充甘油
    -25℃~55℃ 表壳内充硅油 相对湿度不大于90%
  • 温度影响:使用温度偏离20±5℃时,其温度附加误差不大于 0.04%/℃
  • 工作位置:垂直安装
  • 外壳防护等级:IP64
