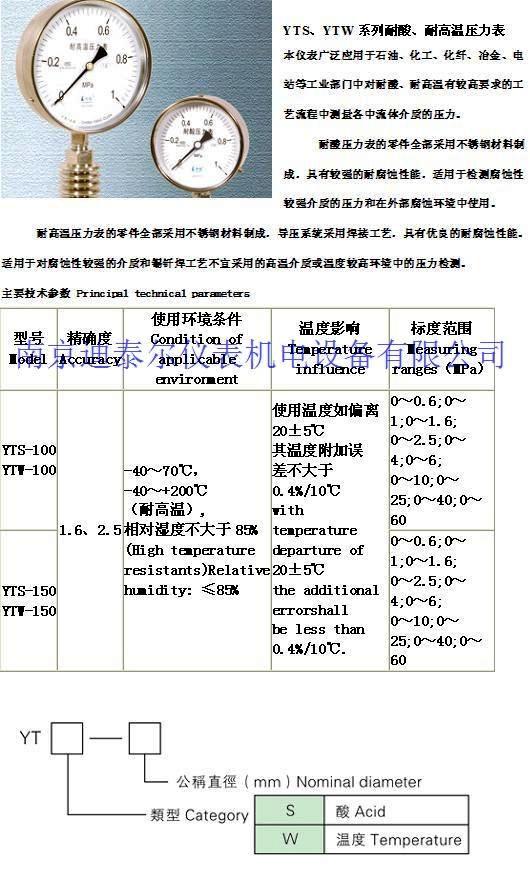

耐酸耐高温压力表说明书下载

本仪表广泛应用于石油、化工、化纤、冶金、电站等工业部门中对耐酸、耐高温有较高要求的工艺流程中测量各中流体介质的压力。

耐酸压力表的零件采用不锈钢材料制成,具有较强的耐腐蚀性能,适用于检测腐蚀性较强介质的压力和在外部腐蚀环境中使用。

耐高温压力表的零件采用不锈钢材料制成,导压系统采用焊接工艺,具有优良的耐腐蚀性能。适用于对腐蚀性较强的介质和锡钎焊工艺不宜采用的高温介质或温度较高环境中的压力检测。

使用环境条件:-40~70℃,-40~+200℃(耐高温),相对湿度不大于85%

精确度:1.6、2.5

温度影响: 使用温度如偏离20±5℃其温度附加误差不大于0.4%/10℃



该仪表用于测量特殊环境下,特殊介质的正负压力,也可根据需要制成几类的组合。
These kinds of pressure gauges for measuring the pressure and vacuum of special medium under special environment,And they collocating any tupes accord to your requirement.


技术参数 TECHNOLOGY DATA
名 称
NAME

防腐压力表 Caustic Proof Pressure Gauges

耐温压力表
Temperature Proof Pressure Gauges

型号
MODEL
YTF-100
YZTF-100
ZTF-100
YTF-150
YZTF-150
ZTF-150
YTW-100
YZTW-100
ZTW-100
YTW-150
YZTW-150
ZTW-150
公称直径
(mm)
NOMINAL
DIAMETER
φ100 φ150 φ100 φ150
接头螺纹
COONECTION
THREAD
M20x1.5
精度等级
PRECISION
GRADE
1.6
测量范围
(MPa)
MEASURING
RANGE
0-0.1 ~ 100
-0.1-0 ~ 2.4
环境温度(℃)
NEVIRONMENT
TEMPERATURE
-40 ~ +70 不带散热器(Without radiator)≤150
带散热器(With radiator)≤400






名 称
NAME
耐震压力表
Shaking-resistant pressure gauges
不锈钢压力表
Stainless steel pressure gauges
型号
MODEL
YTN-60
YZTN-60
ZTN-60
YTN-100
YZTN-100
ZTN-100
YTN-150
YZTN-150 ZTN-150
YTH-100
YZTH-100
ZTH-100
YTH-150
YZTH-150
ZTH-150
公称直径
NOMINAL
DIAMETER
φ60 φ100 φ150 φ100 φ150
接头螺纹
(mm)
COONECTION
THREAD
M14x1.5 M20x1.5
精度等级
PRECISION
GRADE
2.5 1.6
测量范围
(MPa)
MEASURING
RANGE

0-0.1 ~ 40
0-0.1 ~ 100
-0.1-0 ~ 2.4
环境温度
(℃)
NEVIRONMENT
TEMPERATURE
-20 ~ +55 -40 ~ +70
