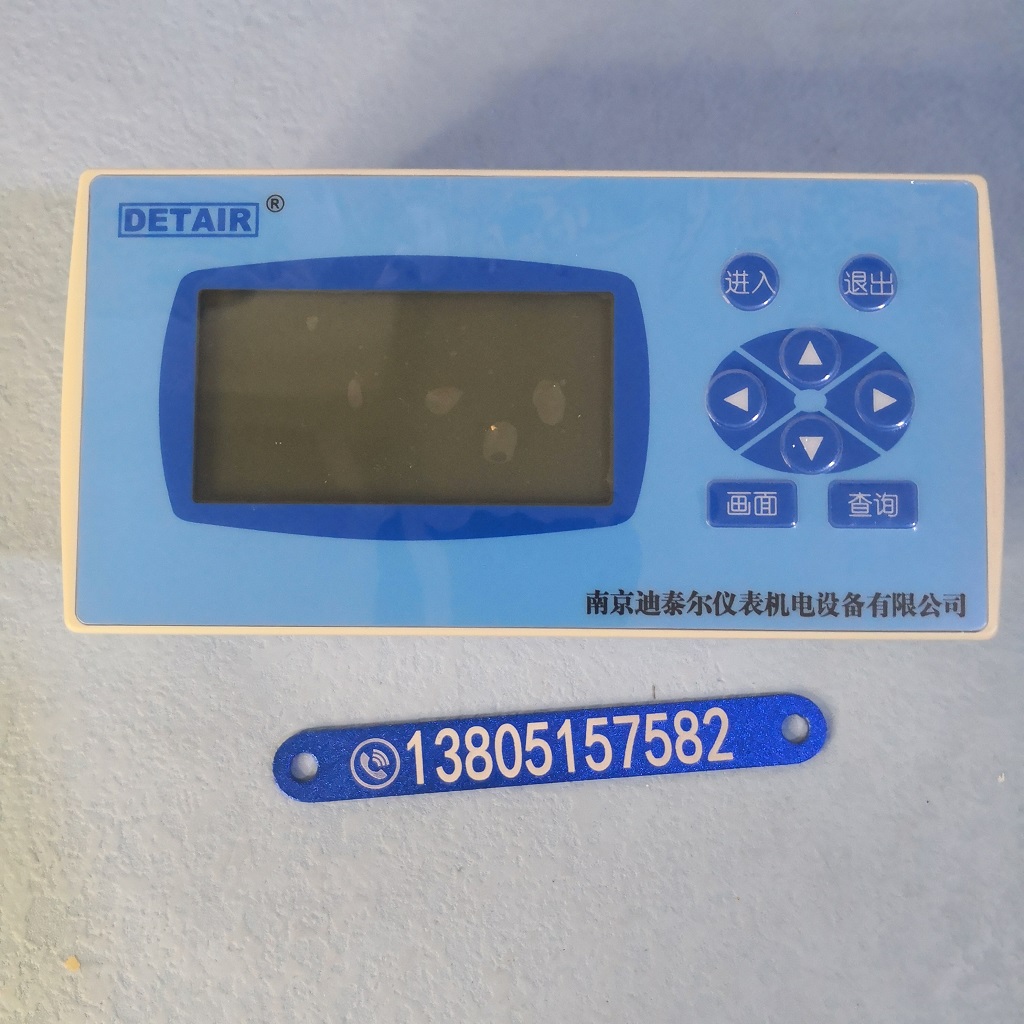

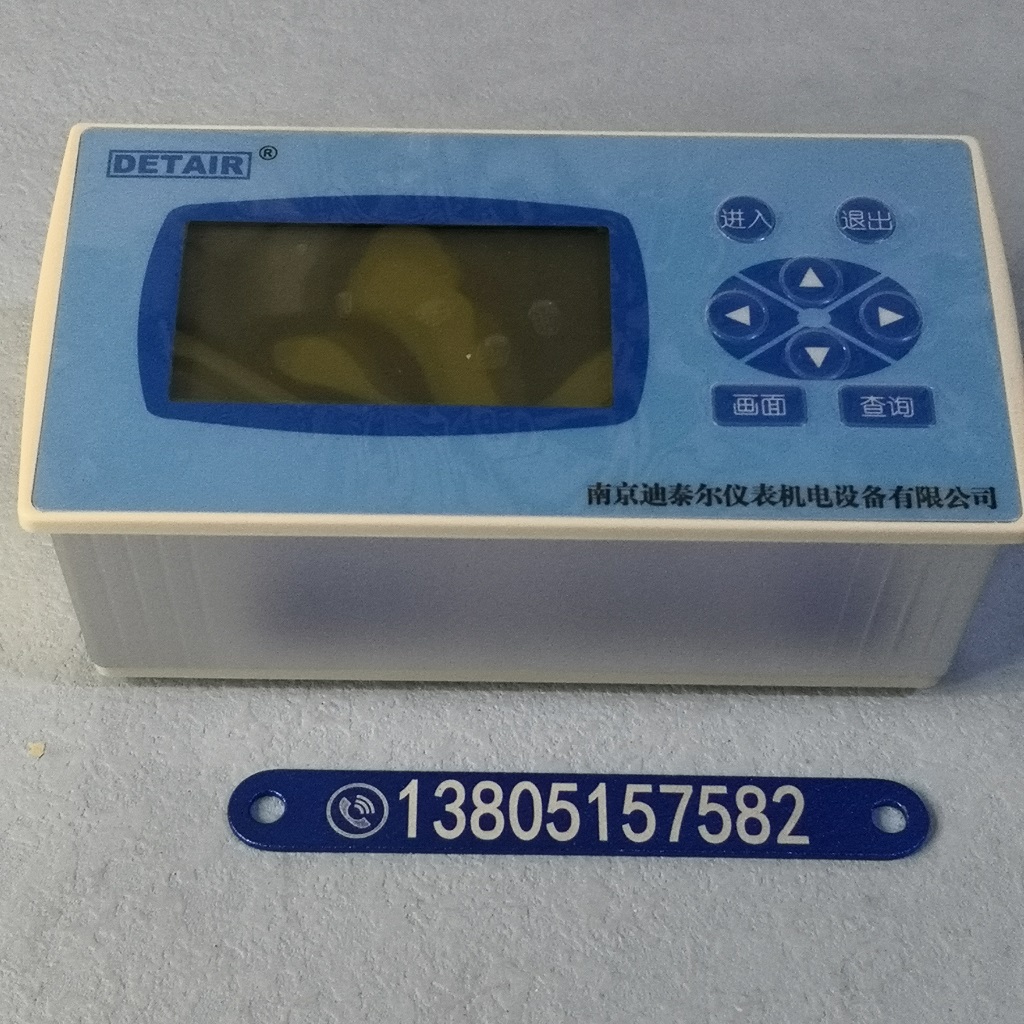

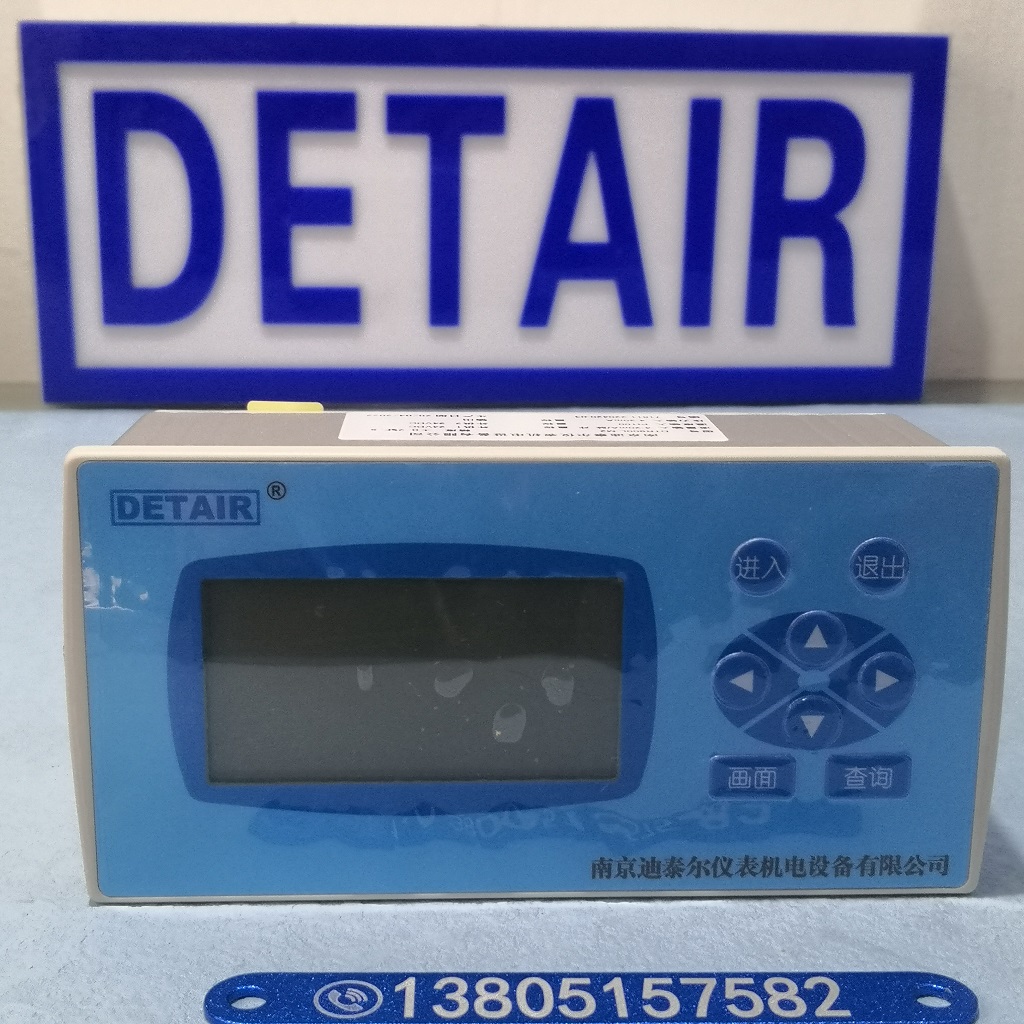

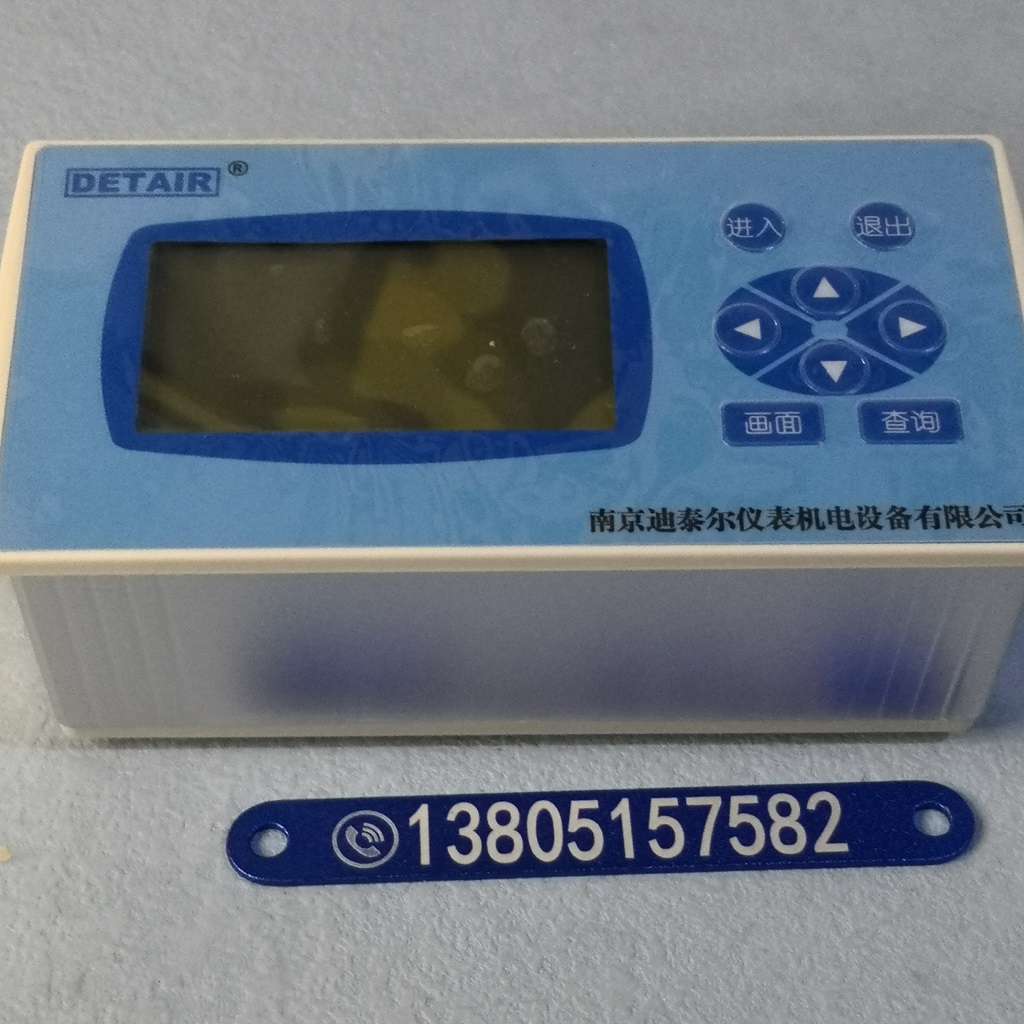

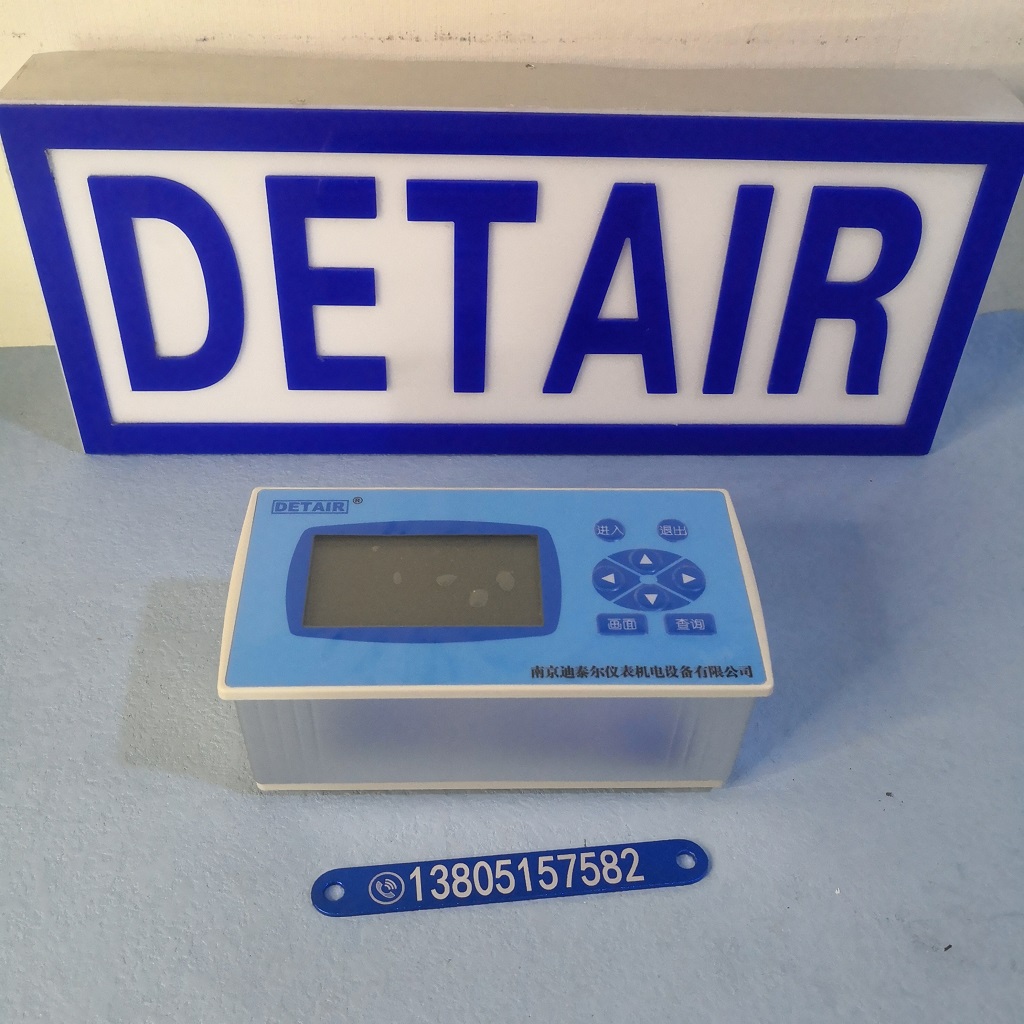

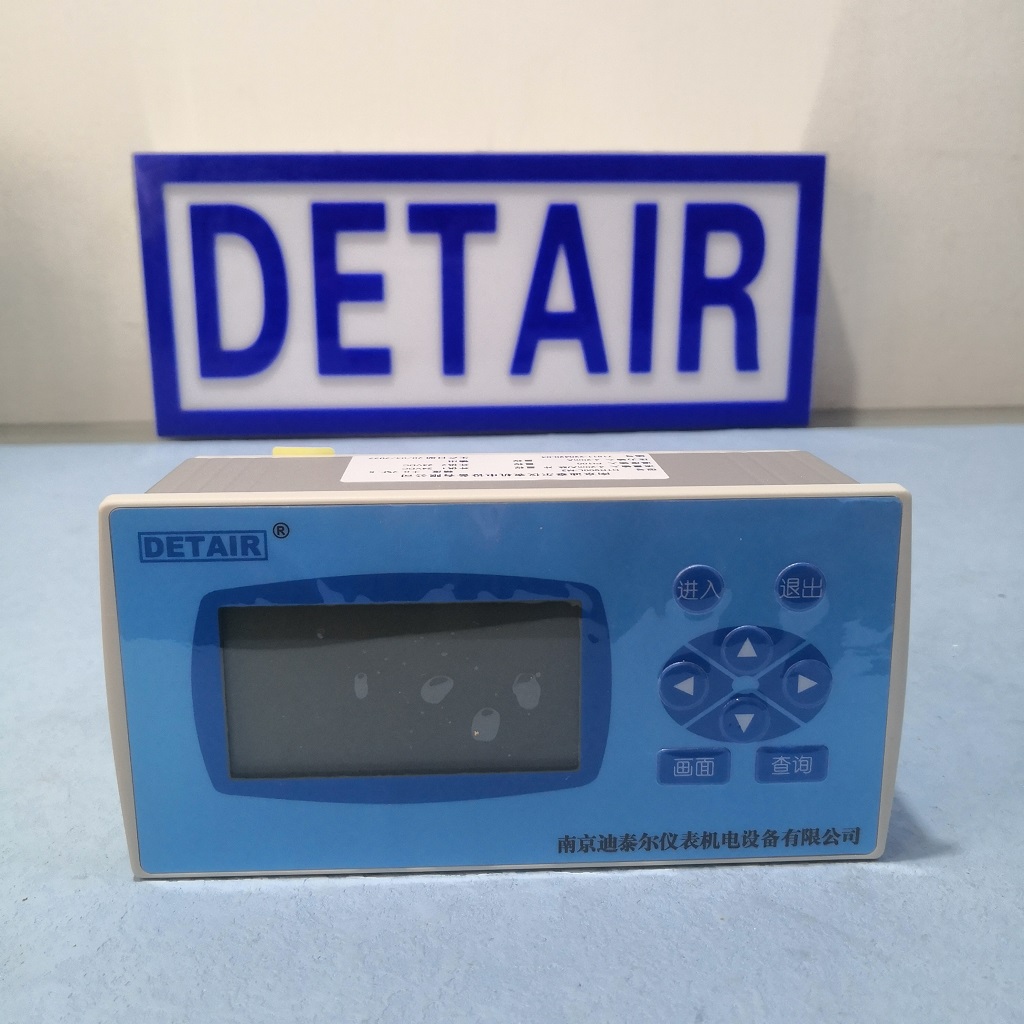

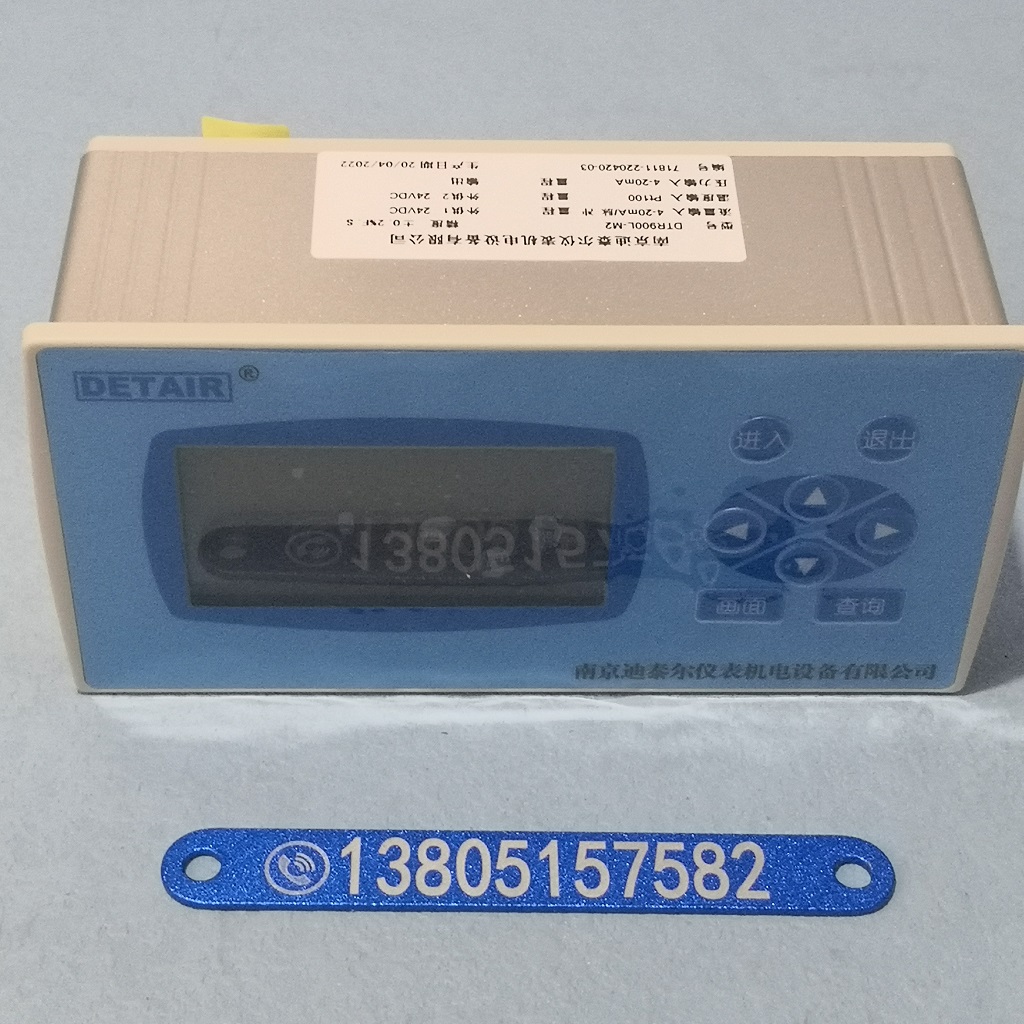

XSR22FC 温压补偿流量积算仪
■ 适用于需要温度、压力补偿运算的应用。

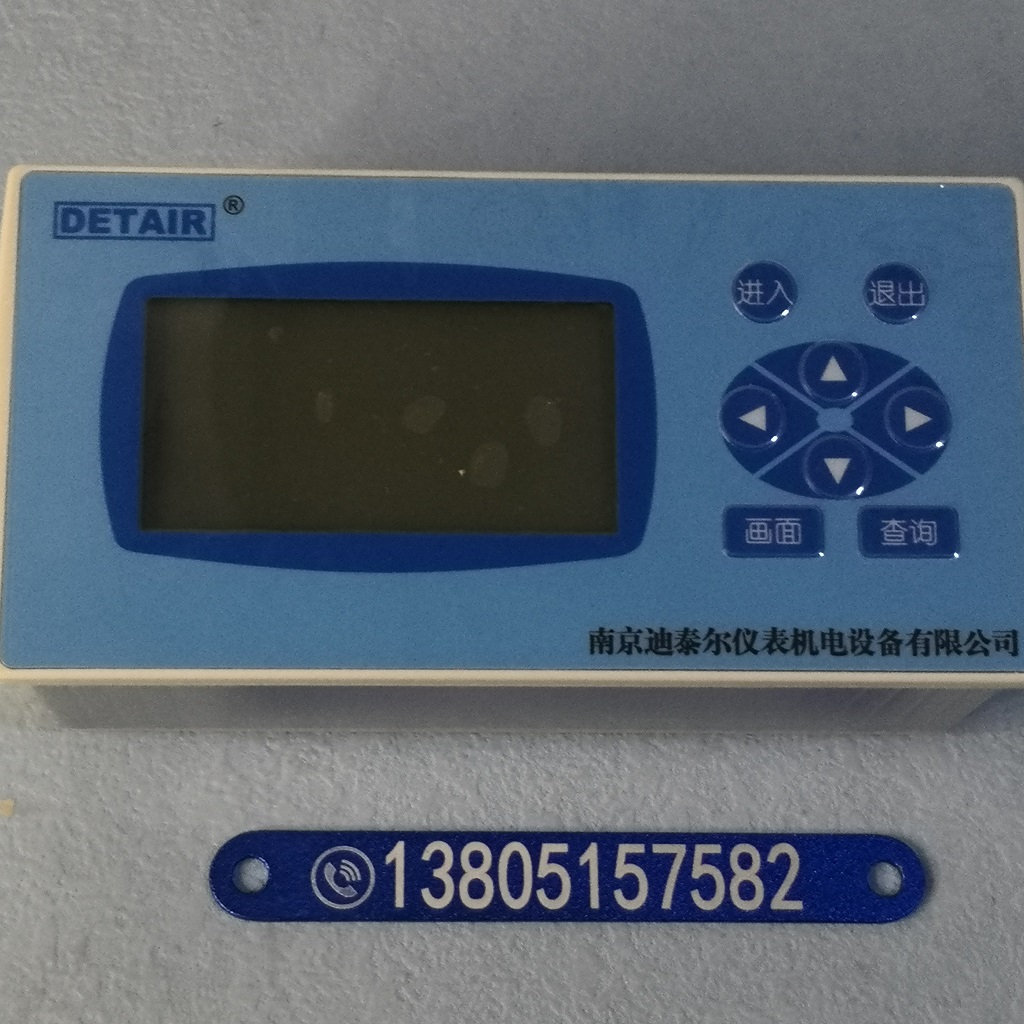

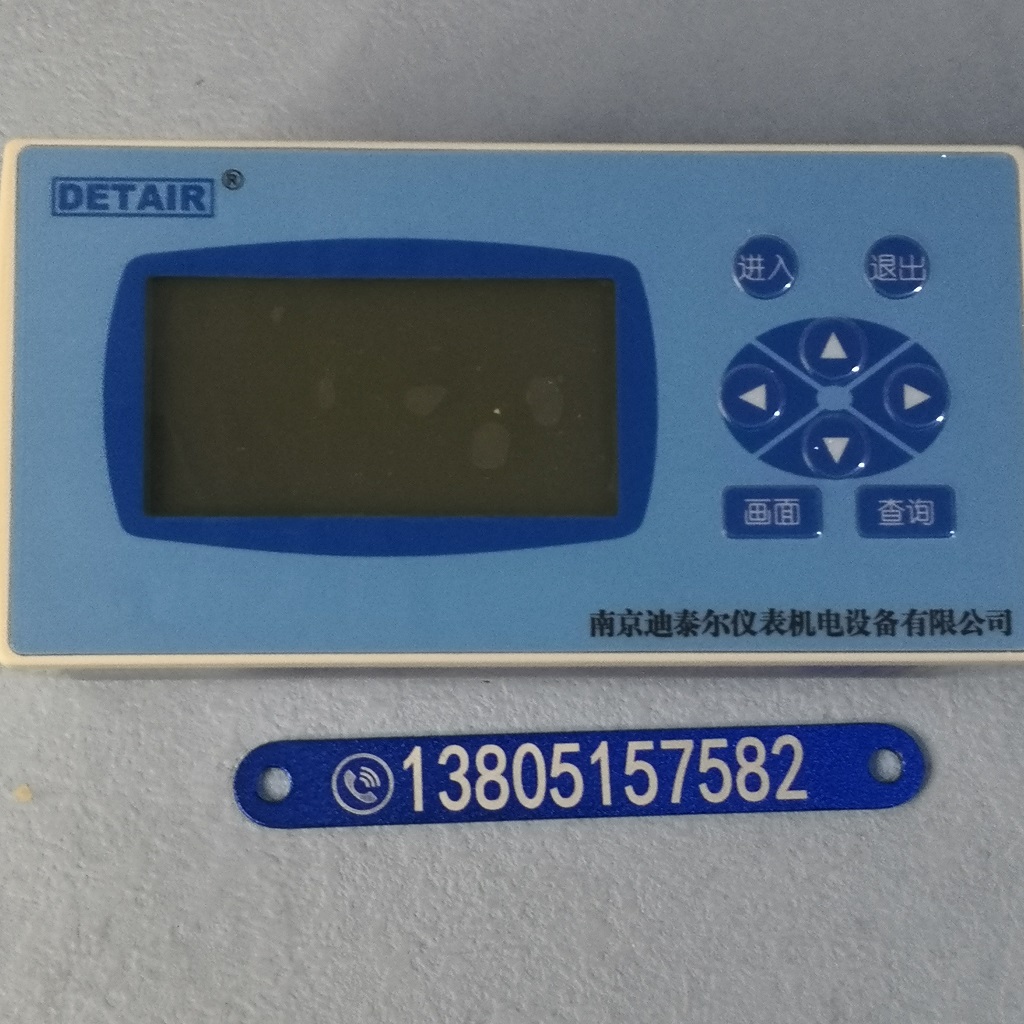

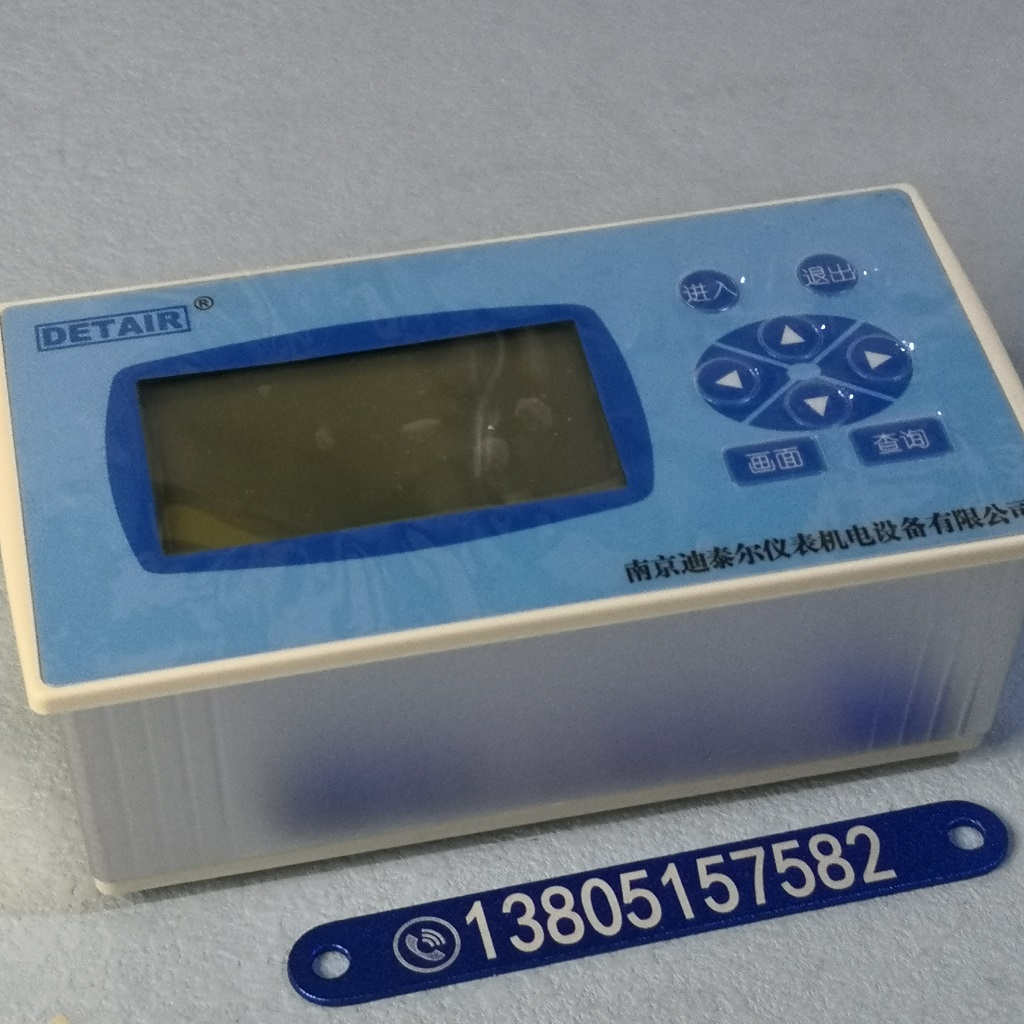

■ 128×64点阵液晶屏显示，铝合金外壳。

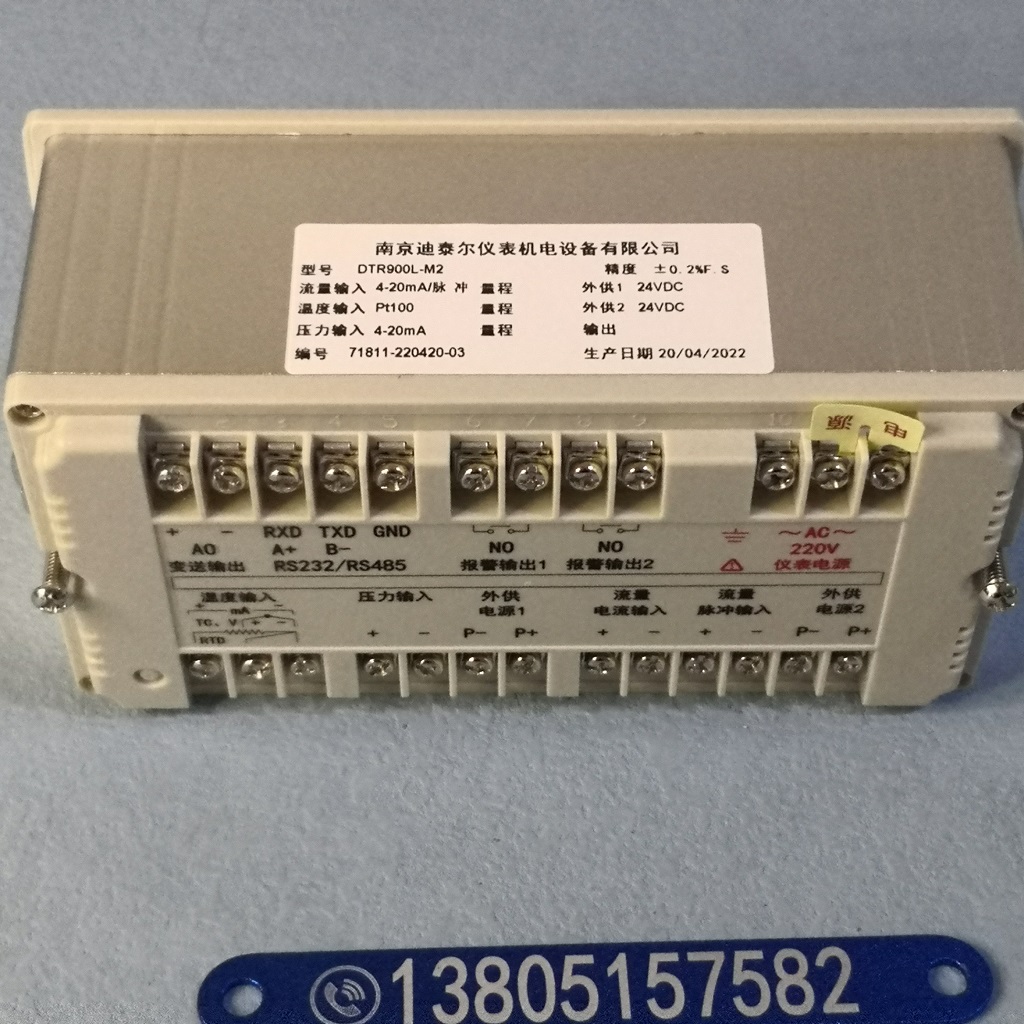

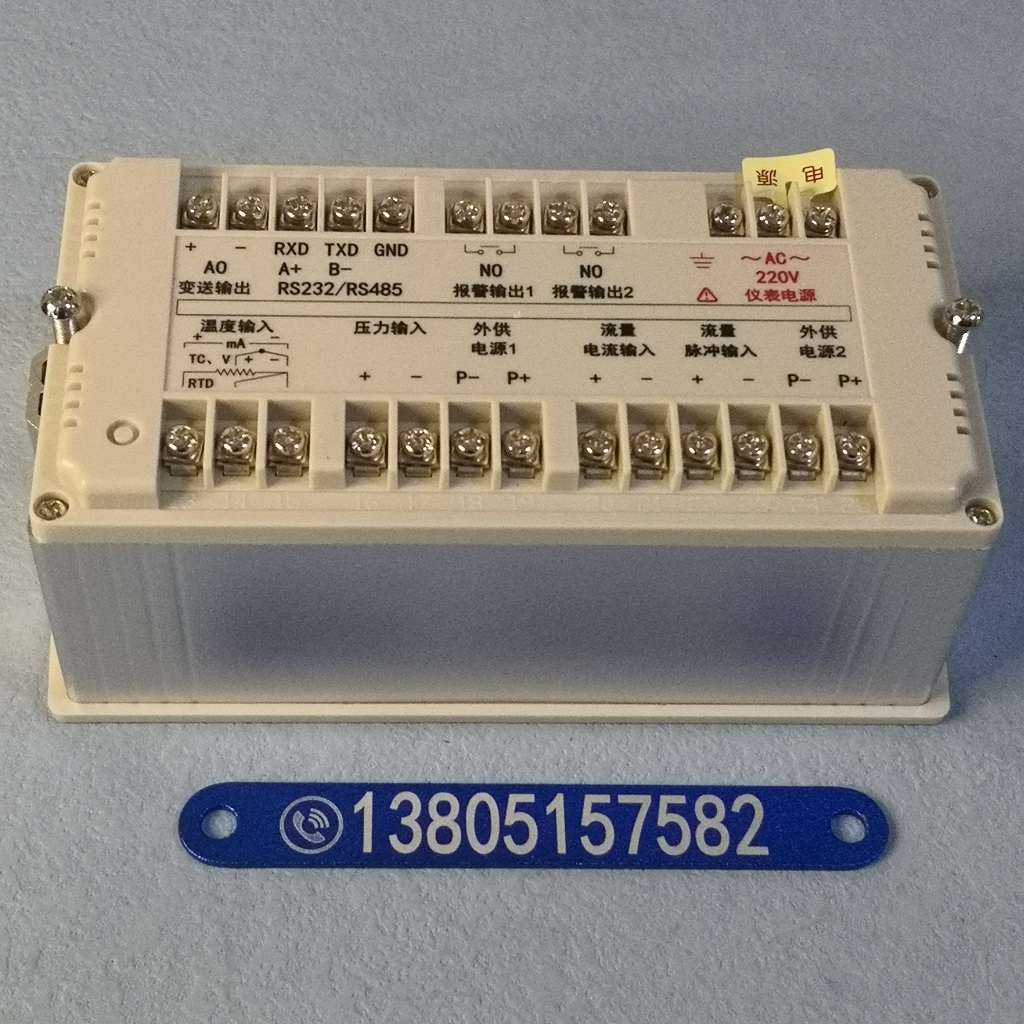

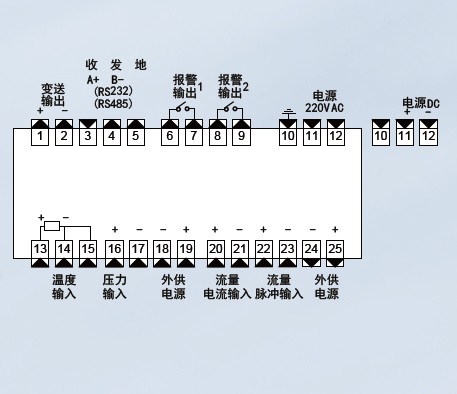

■ 同时具备电流（电压）流量输入通道和脉冲量输入通道。适应各种流量变送器，传感器。
■ 标配2路独立的外供电源，分别用压力（温度）和流量变送器供电。
■ 汉字显示方式，方便的设置引导方式。简化参数设置过程。
■ 记录瞬时流量，温度、压力的历史数据（曲线），并可查询。
■ 3年内每年，每月，每日累积流量记录及查询。
■ 停电信息记录及查询。
■ 自动屏保功能。
■ 输入信号测量精度0.2级，测控速度0.6秒。
■ 可选配USB接口，实现记录数据转储。
■ 可选配2点报警输出，实现各测量值的报警和累积量的预置输出。
■ 可选配1路变送输出，可针对各测量值。
■ 可选配通讯接口。



XSR20FC 系列补偿流量积算记录仪



内容

代码及说明

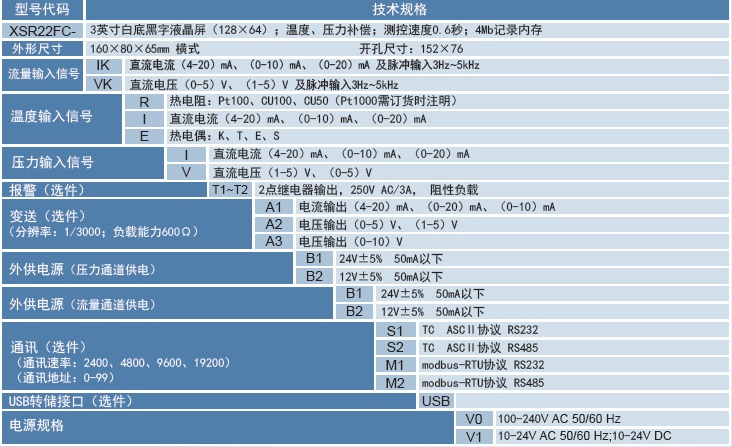

XSR20FC/

4M 记录内存 , 实时钟

外形尺寸

A —

160(W) × 80(H) × 115L )

面板形式

H

横式

流量输入信号（注 1 ）

I

电流：（ 4 ～ 20 ） mADC 、（ 0 ～ 10 ） mADC 或（ 0 ～ 20 ） mADC

V

电压：（ 0 ～ 5 ） V DC 、（ 1 ～ 5 ） V DC

M

mV( 订货注明量程范围 )

K

脉冲

温度输入信号

R

热电阻 PT100 、 Cu100 、 Cu50 、 BA1 、 BA2 、 G53

压力输入信号（没有则不填）

I

直流电流（ 4-20mA 、 0-10mA 、 0-20mA ）

V

直流电压（ 1-5V 、 0-5V ）

M

直流毫伏（订货注明量程范围）

报警点数量

T

T0 ～ T2 ：表示无报警点到 2 点报警

变送输出

A0

无变送输出

A1

电流输出（ 4-20mA 、 0-10mA 、 0-20mA ）

A2

电压输出（ 1-5V 、 0-5V ）

A3

电压输出（ 0-10V ）

A4

其他输出

外供电源（多可选择 2 组外供电源分别用于压力、流量通道供电，订货需注明）

B0

无外供电源

B1

外供 24VDC ，误差小于± 5% ， 50mA

B2

外供 12VDC ，误差小于± 5% ， 50mA

通讯接口

S0

无通讯接口

S1

RS232 接口

S2

RS485 接口

仪表电源

V0

100V AC ～ 240V AC

V1

10V DC ～ 36V DC

USB 转储接口

USB

选此功能，必须配 U 盘

液晶屏颜色

W

白底黑字

非标准功能

N

Modbus 通讯协议选项

-M



注： 1 、流量 4-20mA 和脉冲同时存在。

2 、第二变送或第四输入时须询问研发部端子安排。

XSR10F系列流量积算记录仪
① 采用128×64点阵液晶屏，汉字菜单，记录和曲线显示功能 ；② 基本性能同XSJ

内容

代码及说明

XSR10F/

4M记录内存，实时钟

外形尺寸

A-H

160(W)×80(H)×150(L)

输入信号类型 （注1）

I

直流电流（4-20mA、0-10mA、0-20mA）

V

直流电压（1-5V、0-5V）

M

直流毫伏（订货注明量程范围）

K

脉冲输入

报警点数量

T□

T0：无报警输出 T1～T4：1～4点报警

变送输出

A0

无变送输出

A1

电流输出（4-20mA、0-10mA、0-20mA）

A2

电压输出（1-5V、0-5V）

A3

电压输出（0-10V）

A4

其他输出

外供电源（多可同时选择两组外供电源，订货需注明）（注2、3）

B0

无外供电源

B1

外供24VDC，误差小于±5%，50mA

B2

外供12VDC，误差小于±5%，50mA

B3

外供精密电压源，误差小于±0.2%，40mA

B4

外供精密电流源，误差小于±0.2%，0.1-10mA

B5

其它

通讯接口

S0

无通讯接口

S1

RS232接口

S2

RS485接口

仪表电源(注4)

V0

100V AC～240 V AC

V1

10V DC ～36V DC

打印

P

打印接口

USB转储接口

USB

选此项功能时，必须选配U盘，U盘价格为100元，无折扣

累积量脉冲输出

O

不带脉冲输出功能可省略

液晶屏颜色

B

蓝底白字

Y

黄底黑字

非标准功能

N

非标功能

注：1、标准信号及量程列表

输入信号类型		量程范围	输入信号类型		量程范围
电 压	0～5VDC	-1999～9999	电 流	4～20mA	-1999～9999
	1～5VDC			0～10mA
	0～10VDC			0～20mA
热 电 阻	Pt100	-200.0～500.0℃	热 电 偶	K	-100～1300℃
	Cu100	-50.0～150.0℃		S	0～1700℃
	Cu50	-50.0～150.0℃		R	0～1700℃
	BA1	-200.0～650.0℃		B	500～1800℃
	BA2	-200.0～500.0℃		E	-100～800℃
	G53	-50.0～150.0℃		J	-100～1100℃
				T	-100～400℃

2、同时订购外供功能时需咨询端子安排；
3、带外供功能，同时订第二变送或第四输入时，需咨询端子安排；
4、12VDC（订货前需确认，电源模块需备货）

XSR10FC系列补偿流量积算记录仪

内容

代码及说明

XSR10FC/

4M记录内存，实时钟

外形尺寸

A-H

160(W)×80(H)×150(L)

流量输入信号（注1）

I

直流电流（4-20mA、0-10mA、0-20mA）

V

直流电压（1-5V、0-5V）

M

直流毫伏（订货注明量程范围）

K

脉冲

温度输入信号（注1）

E

热电偶K、S、R、B、N、E、J、T

R

热电阻PT100、Cu100、Cu50、BA1、BA2、G53

I

直流电流（4-20mA、0-10mA、0-20mA）

V

直流电压（1-5V、0-5V）

M

直流毫伏（订货注明量程范围）

压力输入信号（注1）

I

直流电流（4-20mA、0-10mA、0-20mA）

V

直流电压（1-5V、0-5V）

M

直流毫伏（订货注明量程范围）

L

远传压力表

报警点数量

T□

TO:无报警 T1～T2:1～2点报警

变送输出1（注2）

A0

无变送输出1

A1

电流输出（4-20mA、0-10mA、0-20mA）

A2

电压输出（1-5V、0-5V）

A3

电压输出（0-10V）

A4

其他输出

变送输出2（注2）

A0

无变送输出2

A1

电流输出（4-20mA、0-10mA、0-20mA）

A2

电压输出（1-5V、0-5V）

A3

电压输出（0-10V）

A4

其他输出

外供电源（注3）

B0

无外供电源

B1

外供24VDC，误差小于±5%，50mA

B2

外供12VDC，误差小于±5%，50mA

B3

外供精密电压源，误差小于±0.2%，40mA

B4

外供精密电流源，误差小于±0.2%

通讯接口（独立供电，全隔离，2400～19.2K仪表地址0～99，应答延迟小于500us

S0

无通讯接口

S1

RS232接口

S2

RS485接口

仪表电源

V0

100V AC～240V AC

V1

10V DC～36V DC

USB转储接口

USB

选此功能必须配U盘

打印（不能选择第二路外供）

P

打印接口

液晶屏颜色

B

蓝底白字

Y

黄底黑字

非标准功能

N

Modbus通讯协议选项

-M

注：1、标准信号及量程列表

输入信号类型		量程范围	输入信号类型		量程范围
电 压	0～5VDC	-1999～9999	电 流	4～20mA	-1999～9999
	1～5VDC			0～10mA
	0～10VDC			0～20mA
热 电 阻	Pt100	-200.0～500.0℃	热 电 偶	K	-100～1300℃
	Cu100	-50.0～150.0℃		S	0～1700℃
	Cu50	-50.0～150.0℃		R	0～1700℃
	BA1	-200.0～650.0℃		B	500～1800℃
	BA2	-200.0～500.0℃		E	-100～800℃
	G53	-50.0～150.0℃		J	-100～1100℃
				T	-100～400℃

2、同时订外供功能时须询问研发部端子安排。
3、多可同时选两组外供电源，订货时需注明，同时订第二变送或第四输入时须询问研发部端子安排
