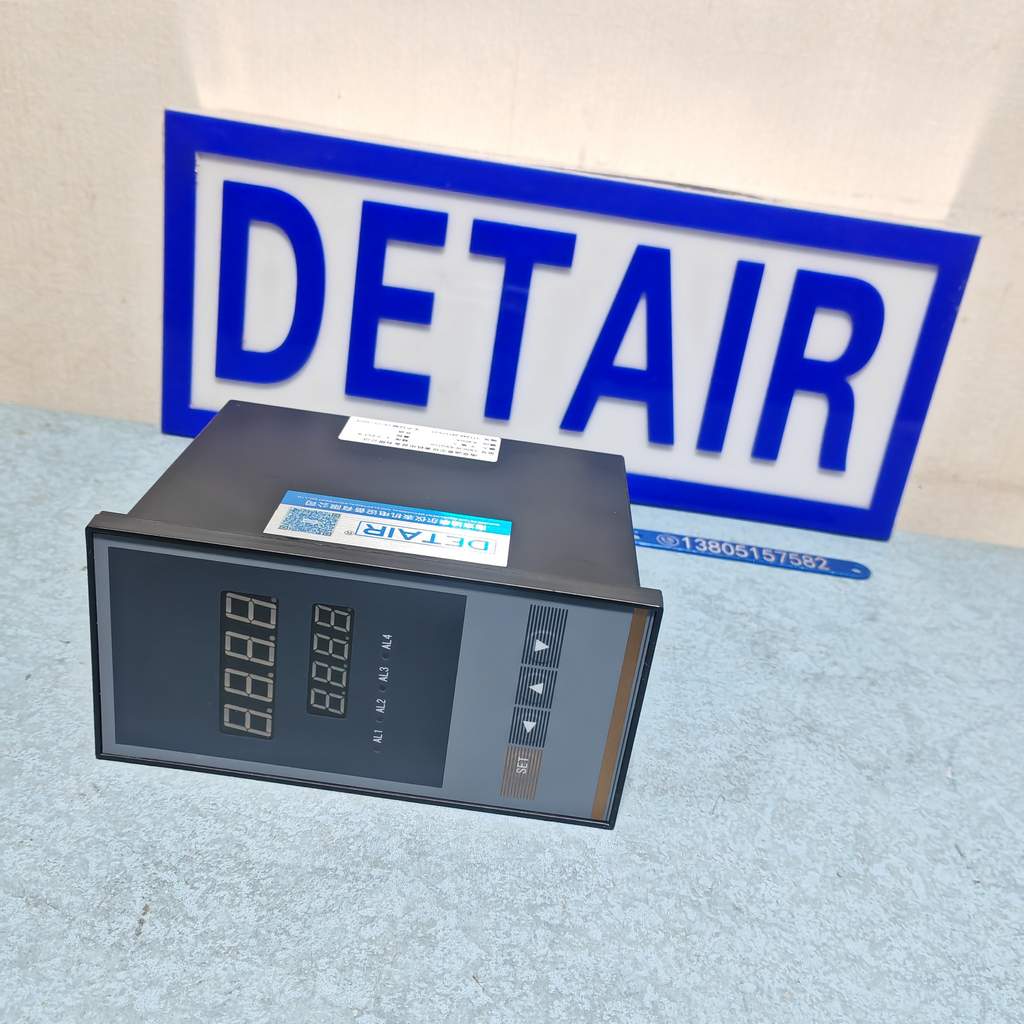

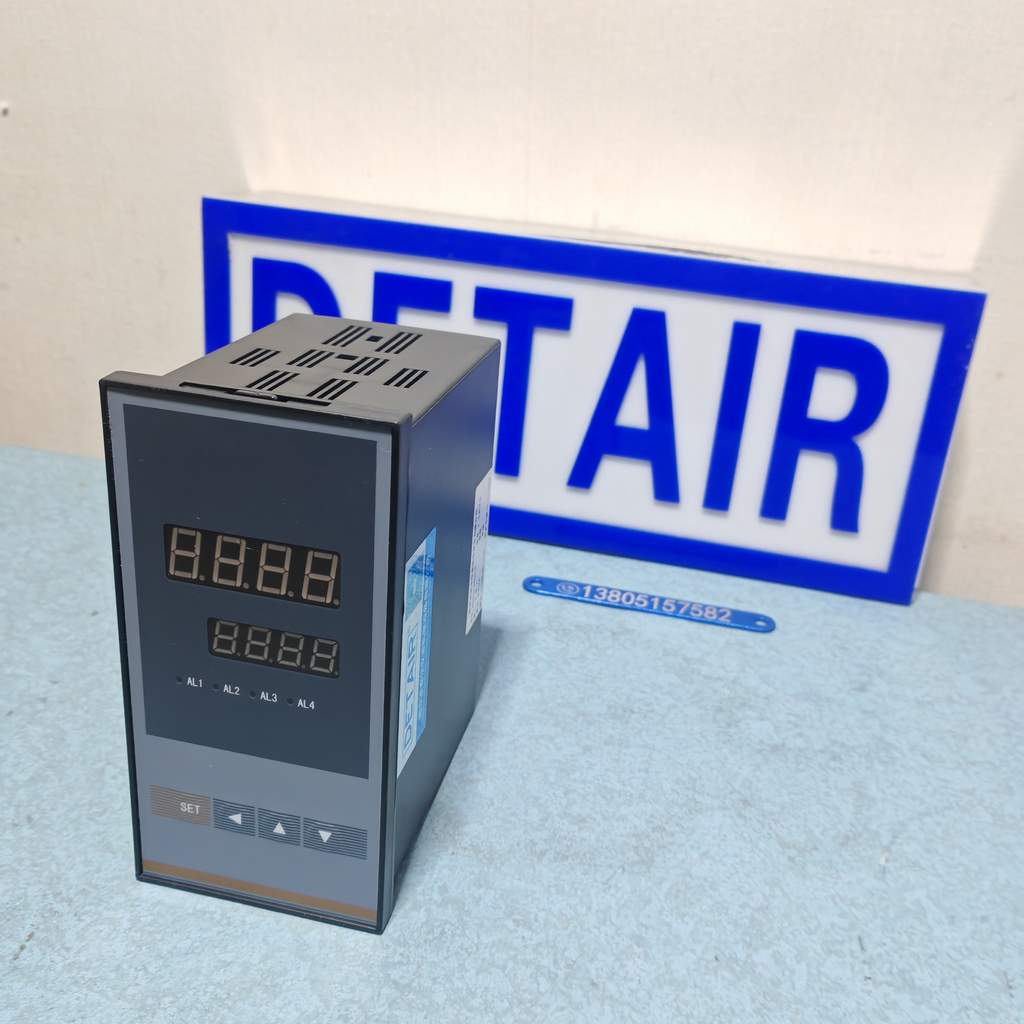

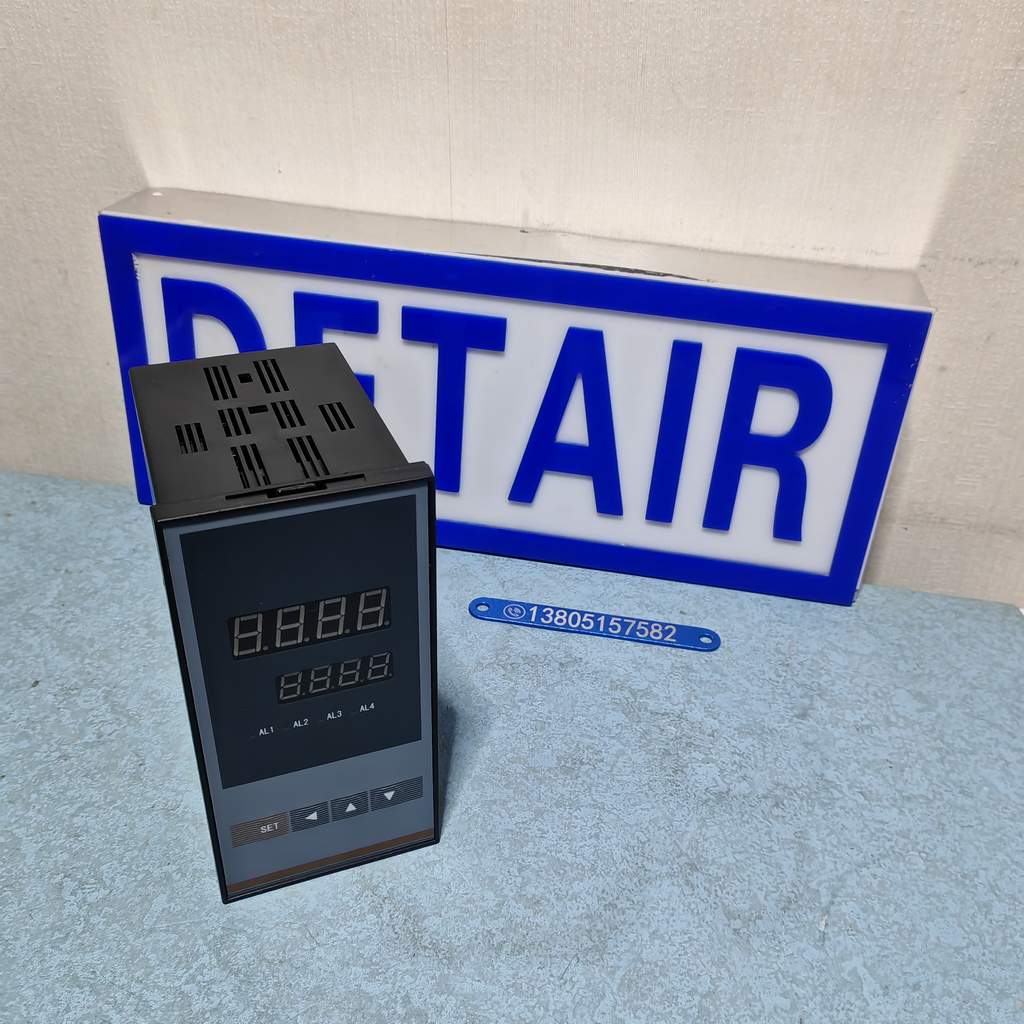

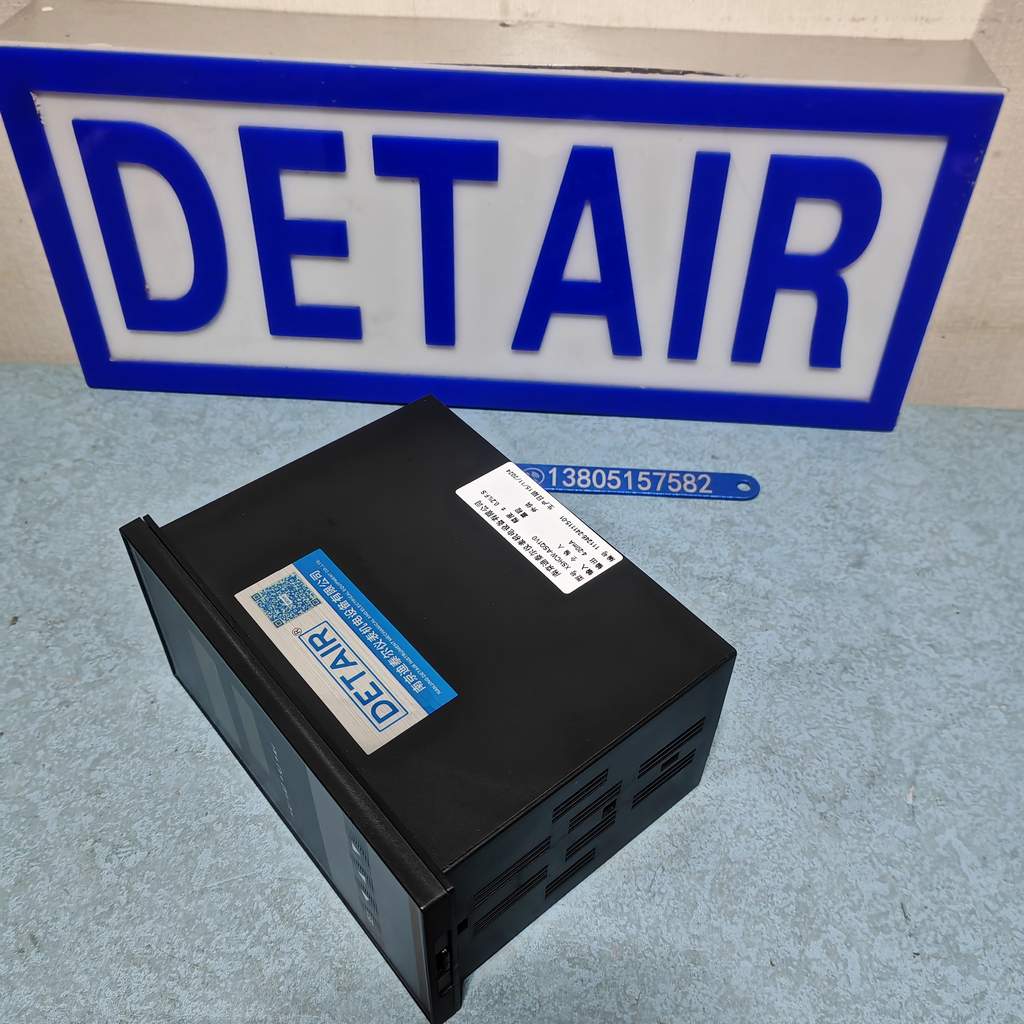

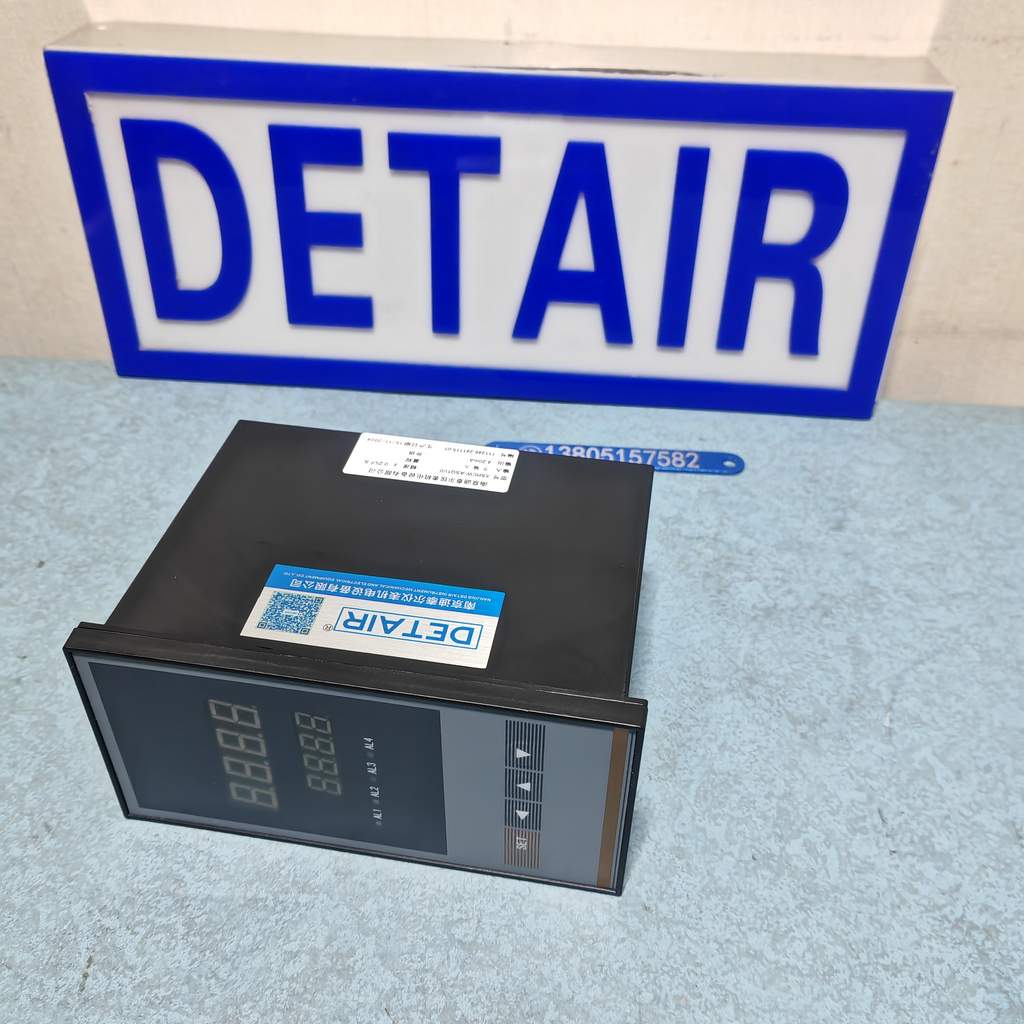

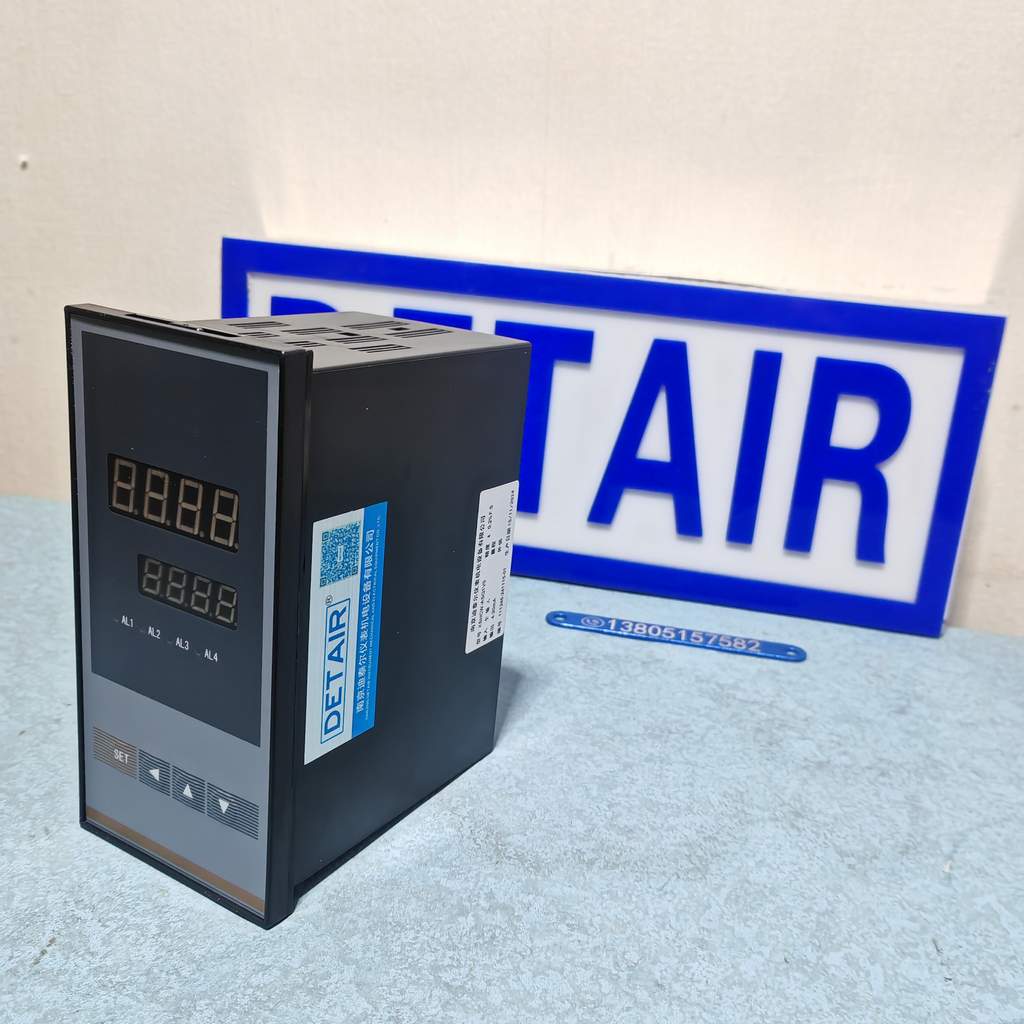

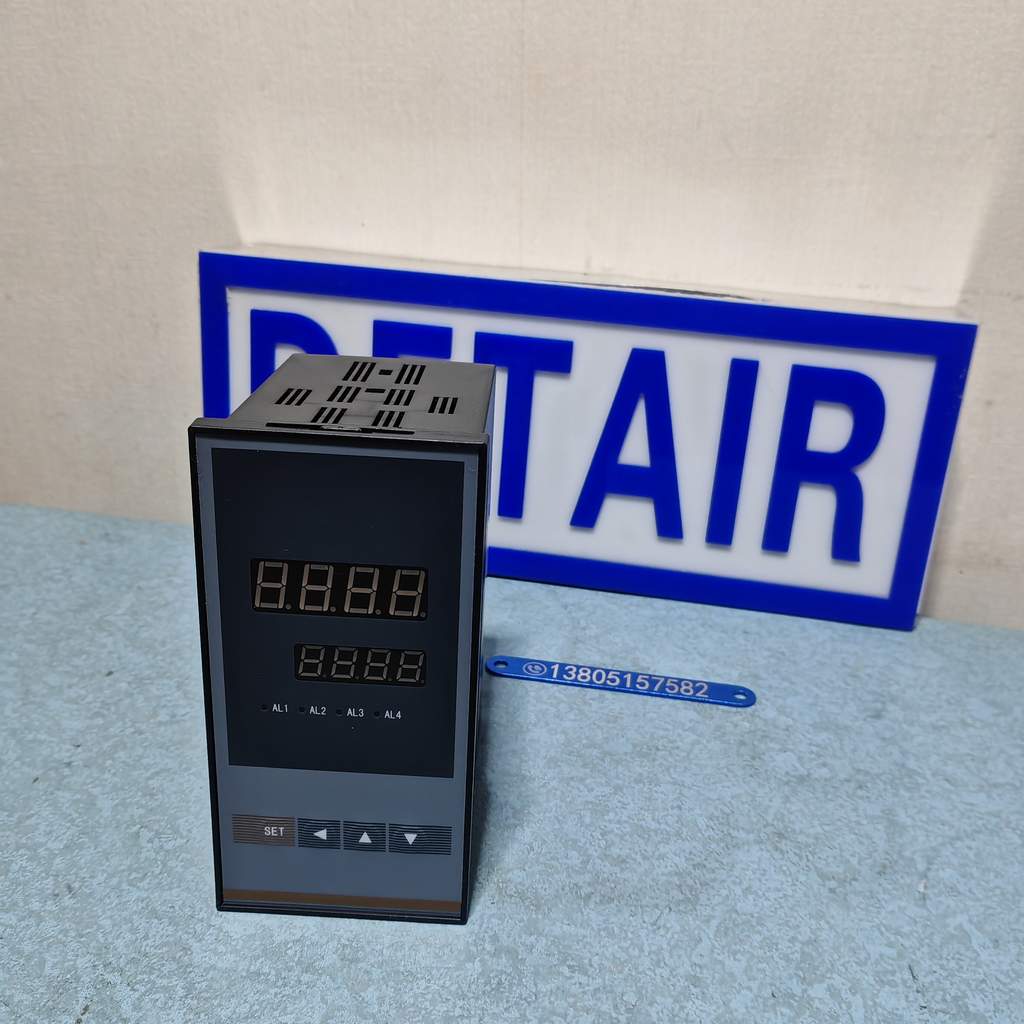

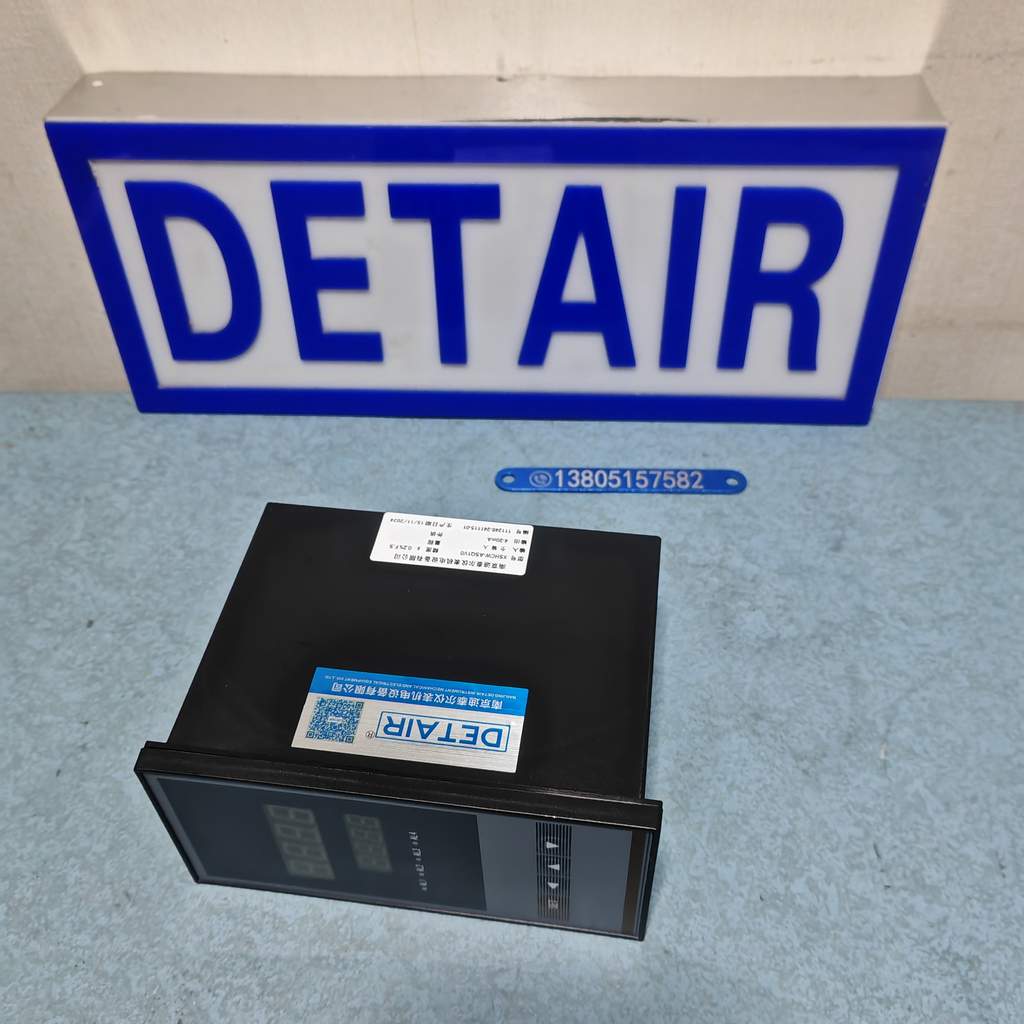

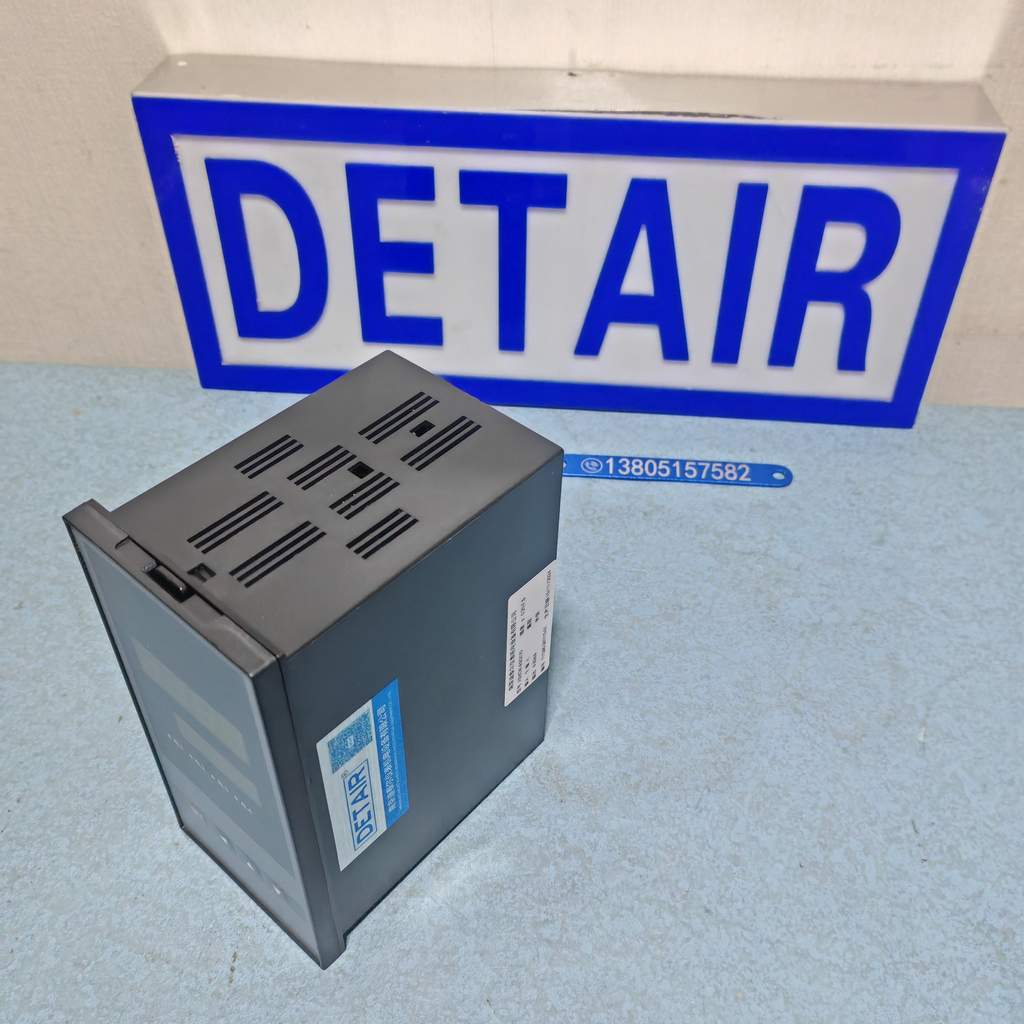

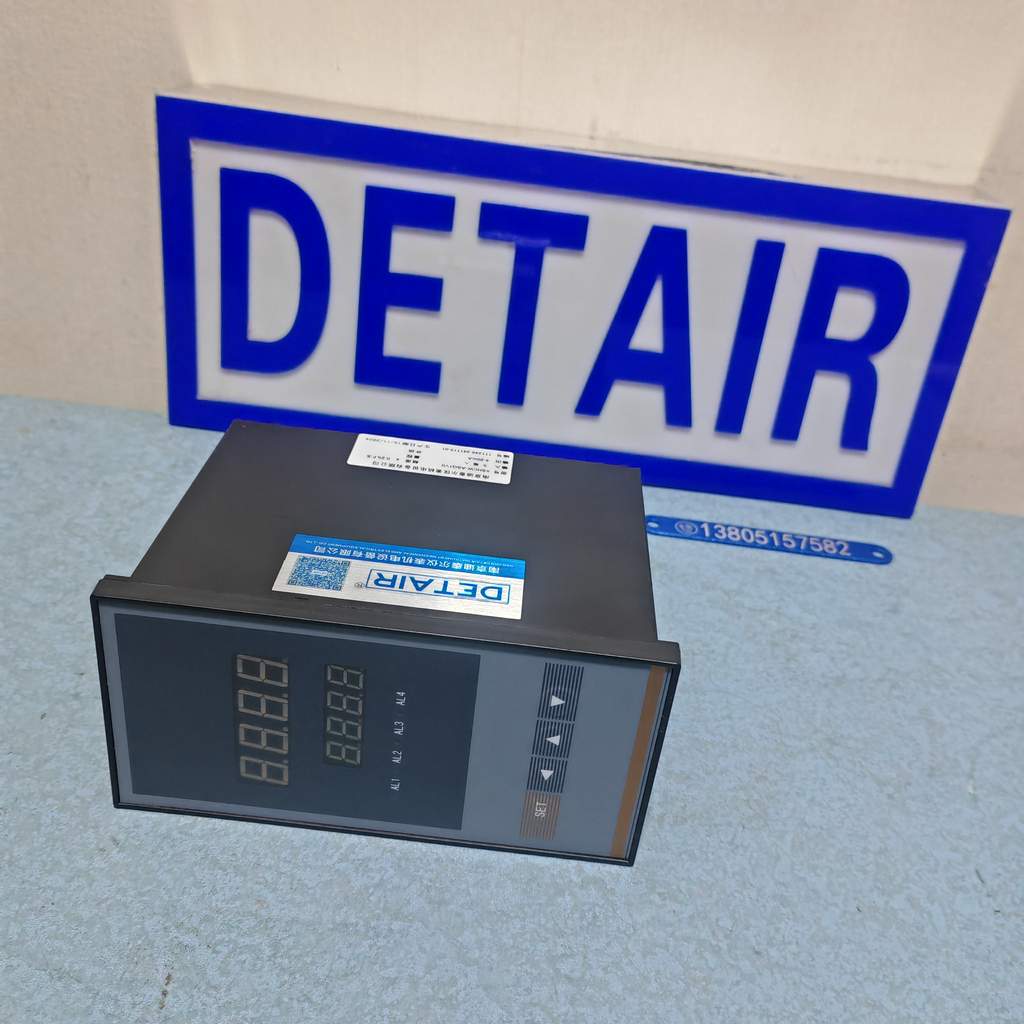

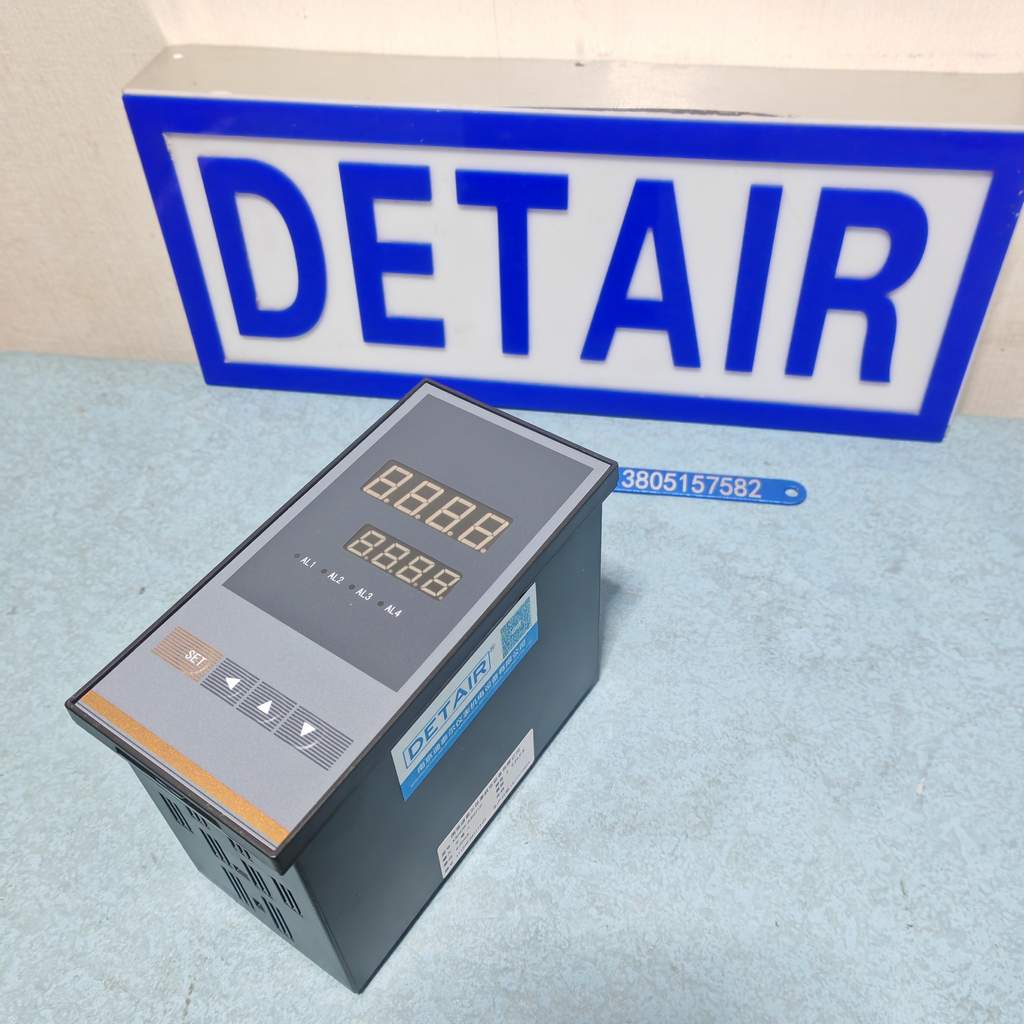

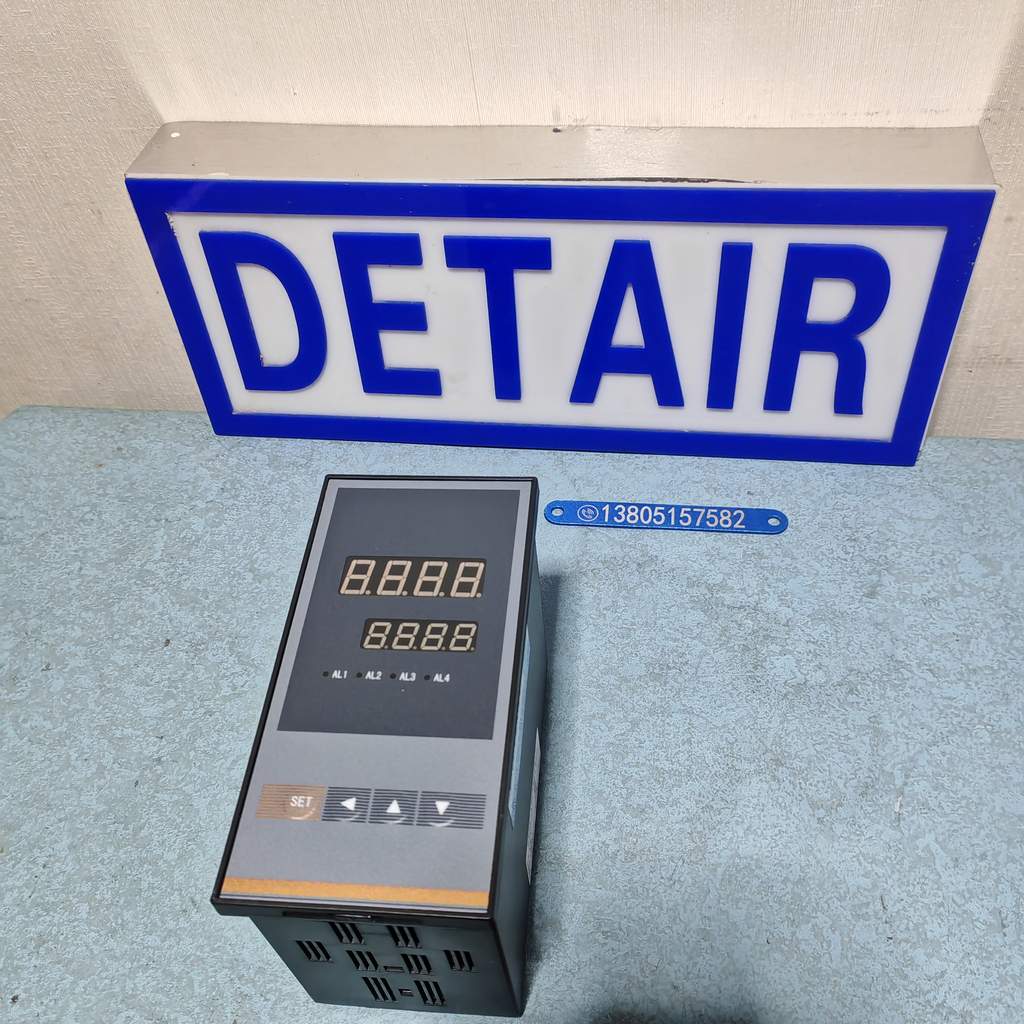

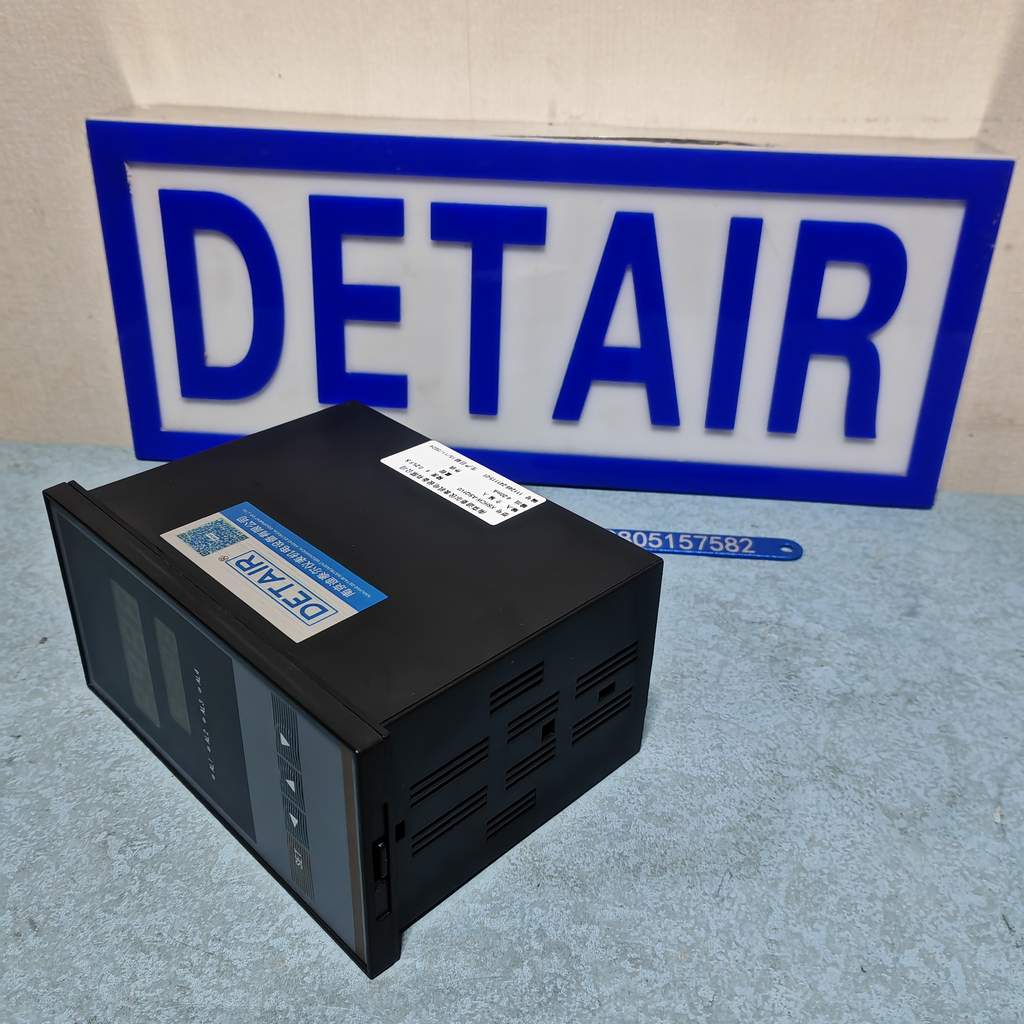

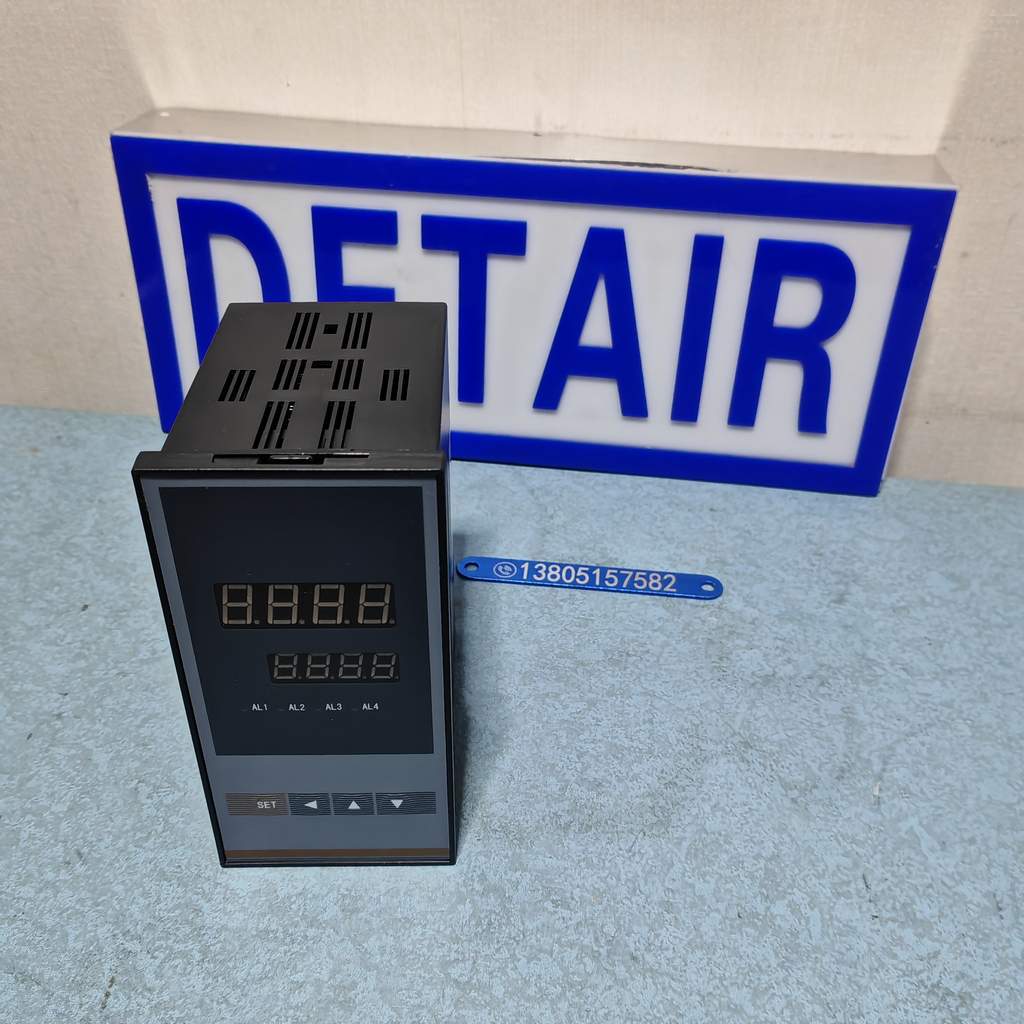

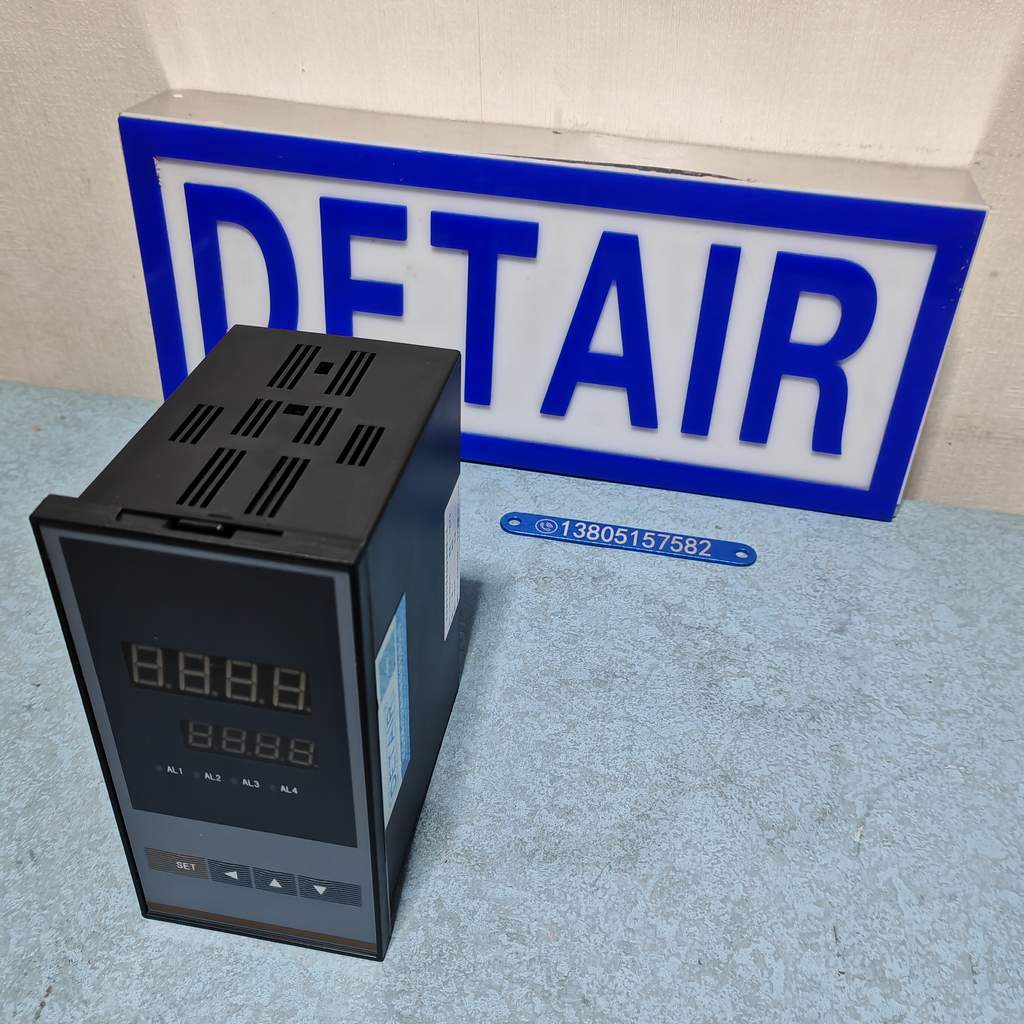

XSH操作器
XSH操作器
■ XSH是具备手/自动切换功能的操作器。一般连接在调节设备和执行器（阀门）之间。
自动方式时按调节输入信号控制阀门开度，手动时按仪表面板给定的操作量控制阀门开度。
■ 一路调节信号输入，配接直流电流或直流电压信号。
■ 一路测量信号或阀门反馈信号输入。可配接电位器信号（阀门反馈）、直流电流、直流电压、热电阻、热电偶等。
■ 给执行器（阀门）的操作输出信号有电流输出和继电器输出两种类型，
分别用于接受4~20mA信号的执行器和通过正/反转直接控制开度的阀门。
■ 操作输出上、下限限幅功能。
■ 上电状态设置功能。
■ 调节输入信号断线处理功能。
■ 可选配手/自动状态外部开关控制功能。
■ 可选配外供变送器电源。
■ 可选配手/自动状态输出、报警输出、跟踪、变送输出功能。
■ 可选配通讯接口，除读取数据外，可通过通讯接口实现控制量输出及手/自动切换
内容
代码说明
XSH-
4位LED（测量/反馈值）+ 4位LED（调节输入值）显示；0.2级显示精度；测控速度0.4秒
外形尺寸
AH
160×80×125 开孔尺寸：152×76
AS
80×160×125 开孔尺寸：76×152
B
96×96×112 开孔尺寸：92×92
测量/反馈输入信号
E
热电偶 K、S、E、T
R
热电阻 Pt100
I
直流电流（4-20）mA、（0-10）mA、（0-20）mA
V
直流电压（0-5）V、（1-5）V、（0-10）V
W
电位器
调节输入信号
I
直流电流（4-20）mA、（0-10）mA、（0-20）mA
V
直流电压（0-5）V、（1-5）V
操作输出信号（电流输出分辨率1/3000；负载能力600Ω）
I
电流输出（4-20）mA、（0-10）mA、（0-20）mA
R
2点继电器输出，正/反转控制
Q
电流输出和继电器输出同时具备
报警（选件）（250V AC/3A,阻性负载）
T1～2
2点继电器报警输出（限操作输出信号为I型仪表）
外供电源（选件）
B1
24V±5% 50mA以下
B1G
24V±5% 100mA以下
B2
12V±5% 50mA以下
B2G
12V±5% 100mA以下
B3
精密电源，一般为10V±2%，30ppm，100mA以下
通讯（选件）（通讯速率：2400、4800、9600、19200）
（通讯地址：0-99）S1
TC ASCII协议 RS232
S2
TC ASCII协议 RS485
开关量输入控制（选件）
D
1点外部开关量输入控制手动/自动状态
手动/自动状态输出（选件）
K
1点继电器输出，250V AC/3A，阻性负载
跟踪/变送输出（选件）
（分辨率：1/3000；负载能力：600Ω）G1
电流输出(4-20)mA、(0-10)mA、(0-20)mA
G2
电压输出(1-5)V、(0-5)V、（0-10）V
电源规格
V0
100-240V AC 50/60 Hz
V1
10-24V AC 50/60 Hz；10-24V DC
XSHCW系列简易操作器（仅手动、可正/反转控制）
■ 简易操作器分为Q型操作器和D型操作器。Q型操作器为模拟量连续输出模式，同时可以设定正、反作用；D型操作器为正转、反转开关量输出模式，可以手动定位设置或直接控制正转、反转。适用于各种执行器的手动定位控制。
■ 一路输入信号，用于测量过程信号或测量阀门开度位置。可配接直流电流、直流电压、热电阻、热电偶等。双显示窗分别显示测量/反馈信号及操作输出数值。
■ 可以通过按键操作直接操作信号输出。操作输出具备上、下限限幅功能。
■ 可选配外供电源。
■ 可选配报警输出功能
■ 可选配测量反馈变送输出功能。
■ 可选配通讯接口读取数据。
注①：C尺寸的第2点报警、外供、通讯和PV变送输出共用输出端子，因此T2报警、外供、通讯及PV变送输出功能只能四选一
内容
代码说明
XSHCW-
4位LED（测量/反馈值）+ 4位LED（操作输出）显示；0.2级显示精度；测控速度0.1秒
外形尺寸
AH
160×80×125mm横式 开孔尺寸：152×76
AS
80×160×125mm 竖式 开孔尺寸：152×76
B
96×96×112 开孔尺寸：92×92
CH
96×48× 82mm 横式 开孔尺寸：92×45
CS
48×96× 82mm 竖式 开孔尺寸：92×45
SV操作输出
D1
继电器输出（单常开）（250V AC/3A）
D型操作器
D2
OC门输出（电压应小于24V DC，电流应小于20mA）
Q1
电流输出(4～20)mA、(0～10)mA、(0～20)mA
Q型操作器
（光电隔离，分辨率：1/10000，负载能力：600Ω）
Q2
电压输出(0～5)V、(1～5)V
Q3
电压输出（0～10）V
报警（选件）
（250V AC/3A,阻性负载）
AH、AS
T1～T2
1～2点报警继电器输出，均为常开+常闭双触点
B
T1～T2
1～2点报警继电器输出，均为单常开触点
CH、CS
T1～T2
1～2点报警继电器输出，均为单常开触点(见注①)
外供电源（选件）
B1
24V±5% 50mA以下
B2
12V±5% 50mA以下
通讯（选件）
（光电隔离，应答时间：小于500μS（测量值）
通讯协议通过软件选择（TCASCII或Modbus-RTU）
PV变送输出（选件）
（光电隔离，分辨率：1/10000；负载能力：600Ω）
MS1
RS232接口
MS2
RS485接口
A1
电流输出(4～20)mA、(0～10)mA、(0～20)mA
A2
电压输出(0～5)V、(1～5)V
A3
电压输出（0～10）V
电源规格
V0
100-240V AC 50/60 Hz
V1
10～24V AC 50/60 Hz；10～24V DC
商品属性 [产地] 江苏 [品牌] DETAIR [型号] XSHC [是否进口] 否 [装修及施工内容] 水电工程 [货号] TB-642299886761
