LZB-( )LG拉杆型流量计
拉杆式流量计外形美观,结构轻巧,安装简单,根据不同的使用场合有不同的结构形式,可广泛应用于各行业部门的流量测量,可以替换在现场使用的日本进口流量计和意大利进口流量计的部分型号,实现部分进口流量计的国产化。
技术参数
测量范围:水(20℃)10~36000L/h
空气(1.013×10? Pa、20℃)0.3~300m3/h
范围度:10:1
准确度等级:DN15 DN25 2.5级;DN40-DN80 1.5级
允许被测流体状况
最大压力:DN15 DN25 ≤0.6MPa;DN40-DN80 ≤0.4MPa
工作温度:≤120℃
总高度:430mm
连接方式:法兰DN15-DN80

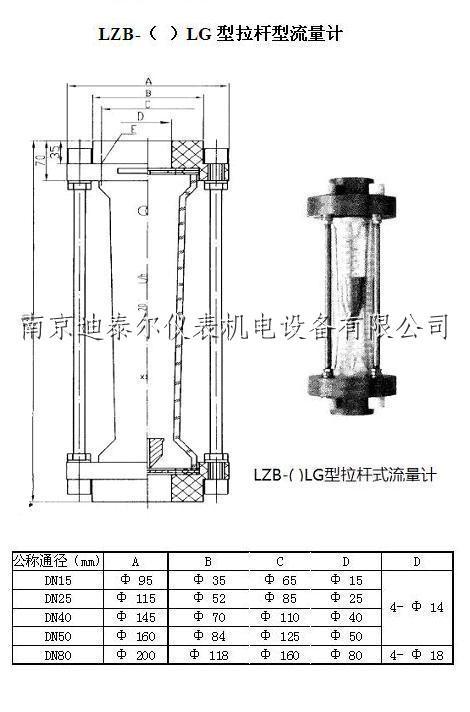

1. 外形及安装连接尺寸
| 公称通径(mm) |
A |
B |
C |
D |
E |
| DN15 |
Φ95 |
Φ35 |
Φ65 |
Φ15 |
4-Φ14 |
| DN25 |
Φ115 |
Φ52 |
Φ85 |
Φ25 |
| DN40 |
Φ145 |
Φ70 |
Φ110 |
Φ40 |
| DN50 |
Φ160 |
Φ84 |
Φ125 |
Φ50 |
| DN80 |
Φ200 |
Φ118 |
Φ160 |
Φ80 |
4-Φ18 |
2. 型号规格及主要技术参数
| 公称通径(mm) |
测量范围 |
准确度等级 |
允许被测流体状况 |
| 水 20℃ L/h |
空气 20℃ 101325Pa m3/h |
温度(℃) |
压力等级(MPa) |
| DN15 |
10~100
16~160
25~250
40~400
60~600
|
0.25~2.5
0.4~4
0.6~6
1.2~12
2~20
|
2.5级 |
≤120 |
≤0.6 |
| DN25 |
63~630
100~1000
160~1600
250~2500
|
2~20
3~30
5~50
6~60
|
| DN40 |
160~1600
250~2500
400~4000
|
5~50
8~80
12~120
|
1.5级 |
≤0.4 |
| DN50 |
400~4000
600~6000
1000~10000
|
12~120
20~200
30~300
|
| DN80 |
1600~16000
2500~25000
3600~36000
|
|
