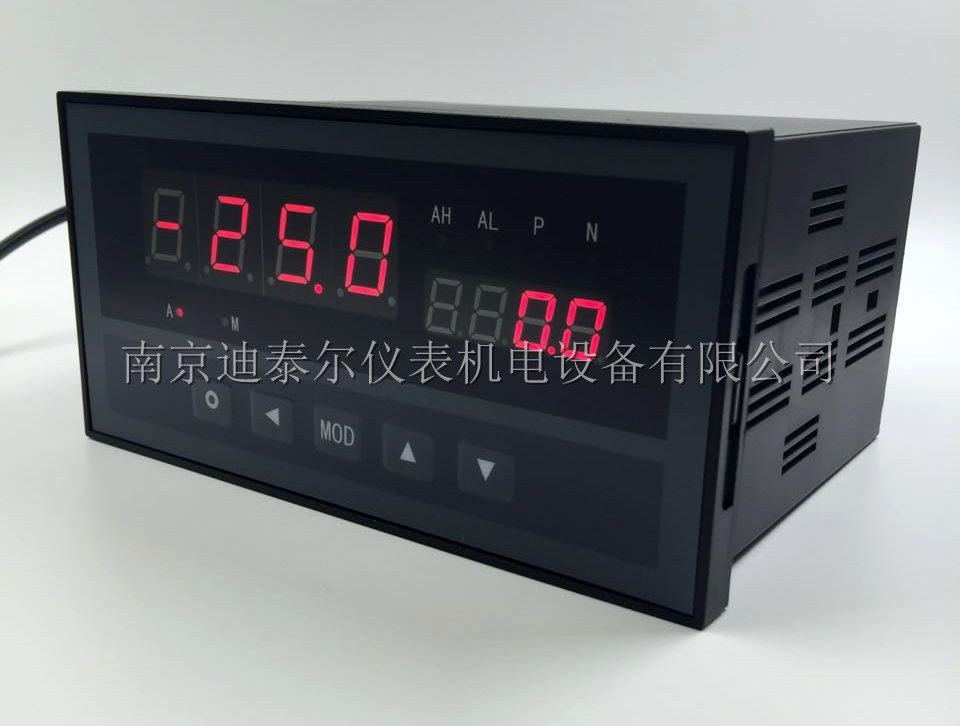

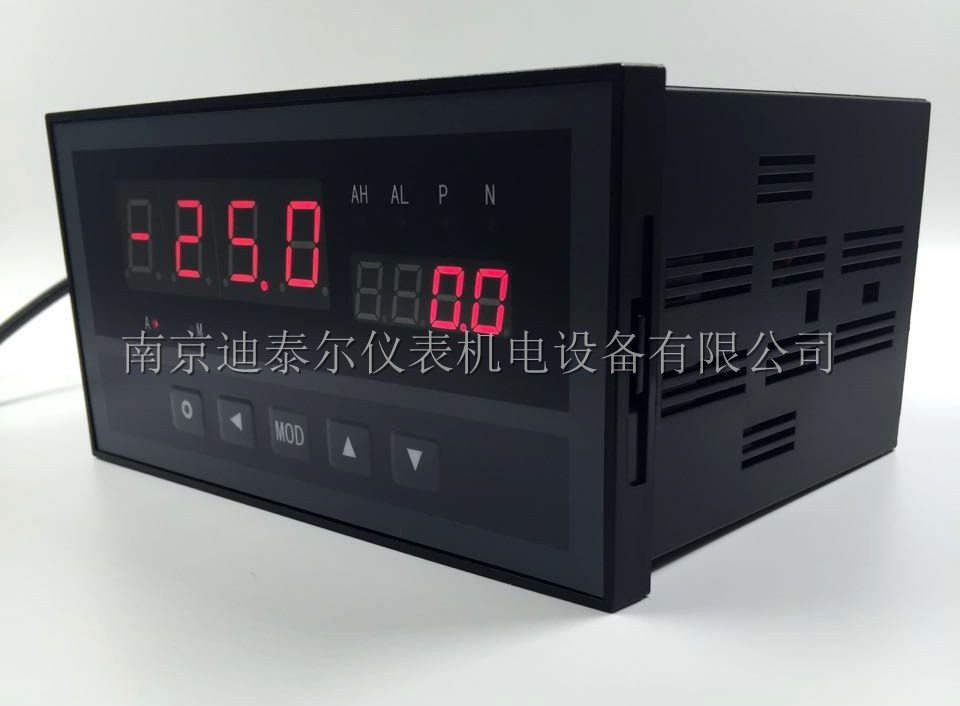

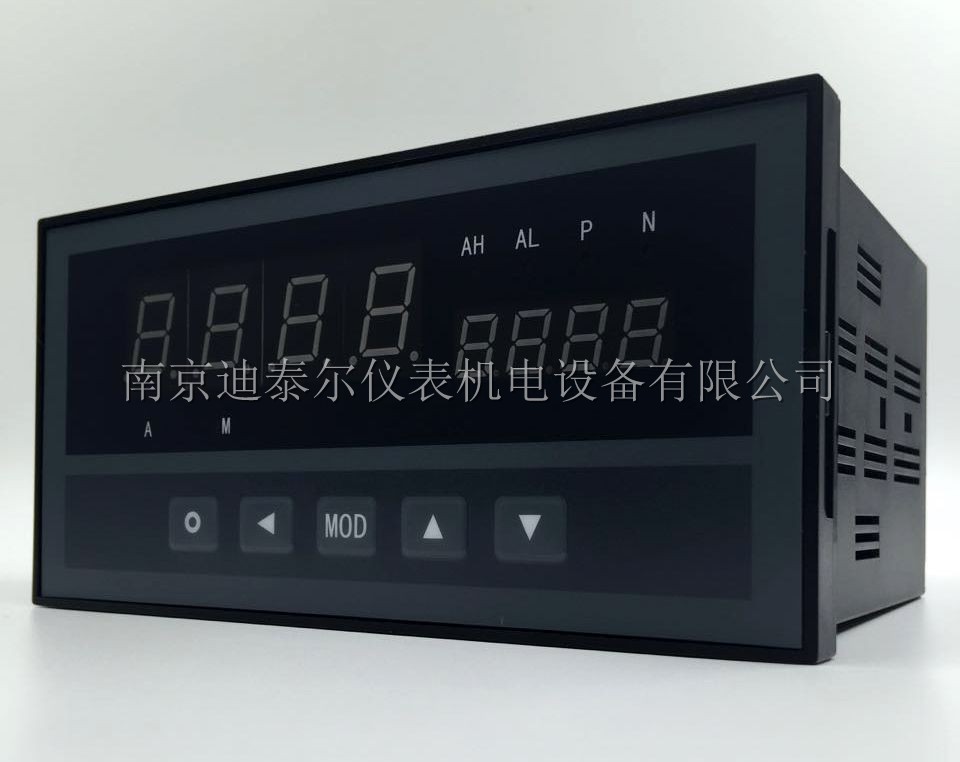

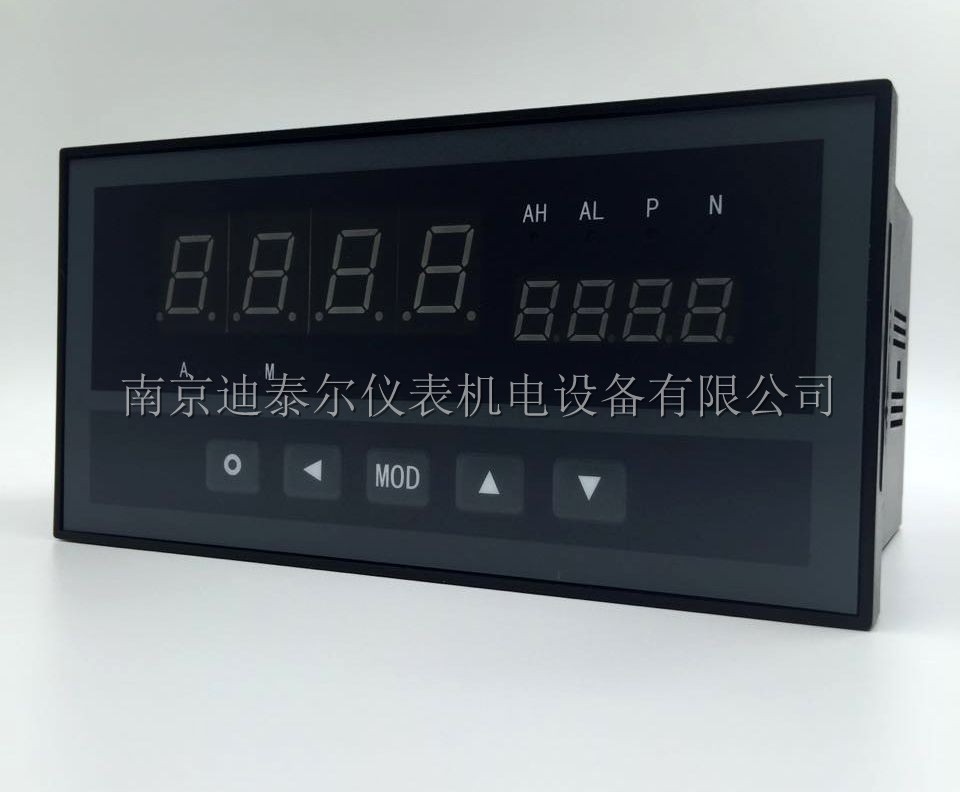

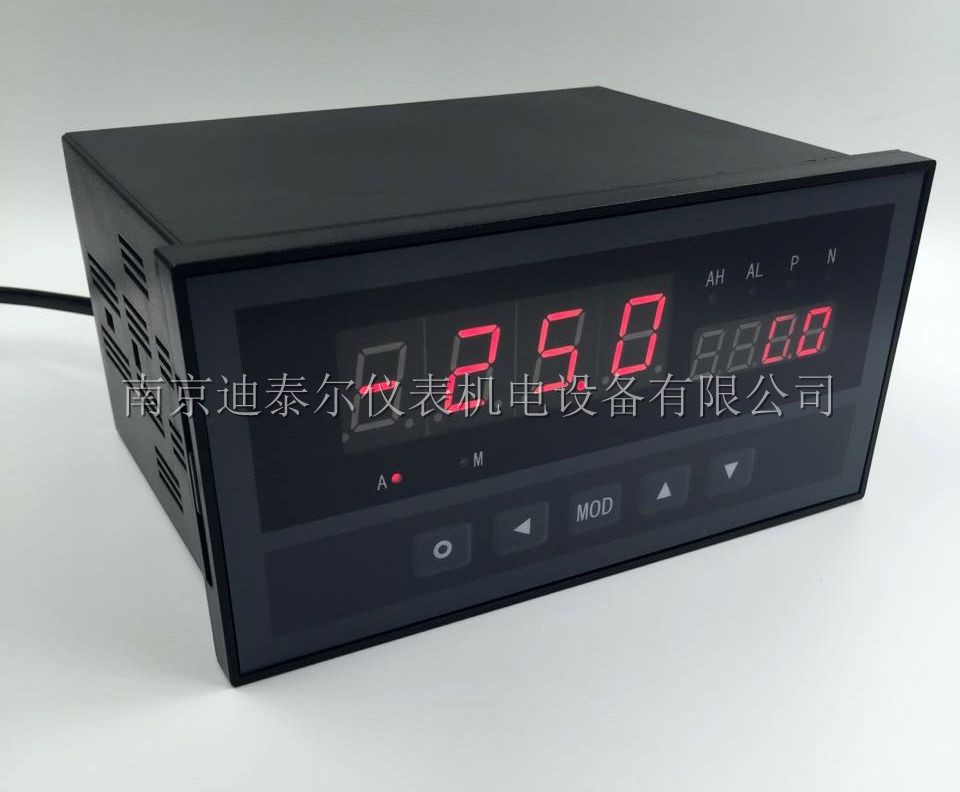

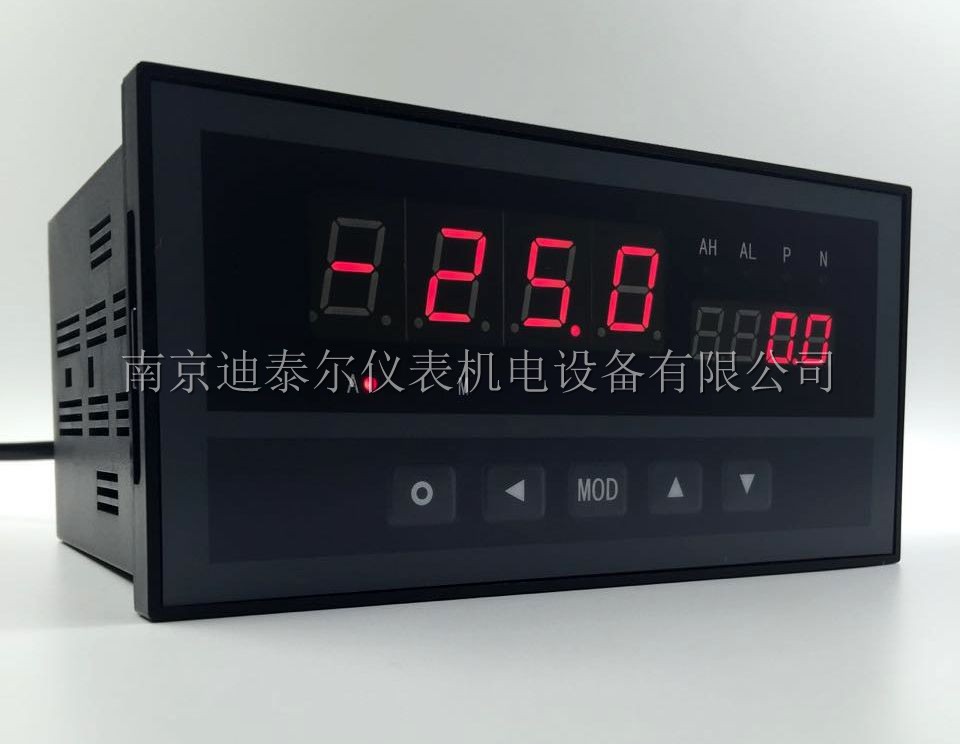

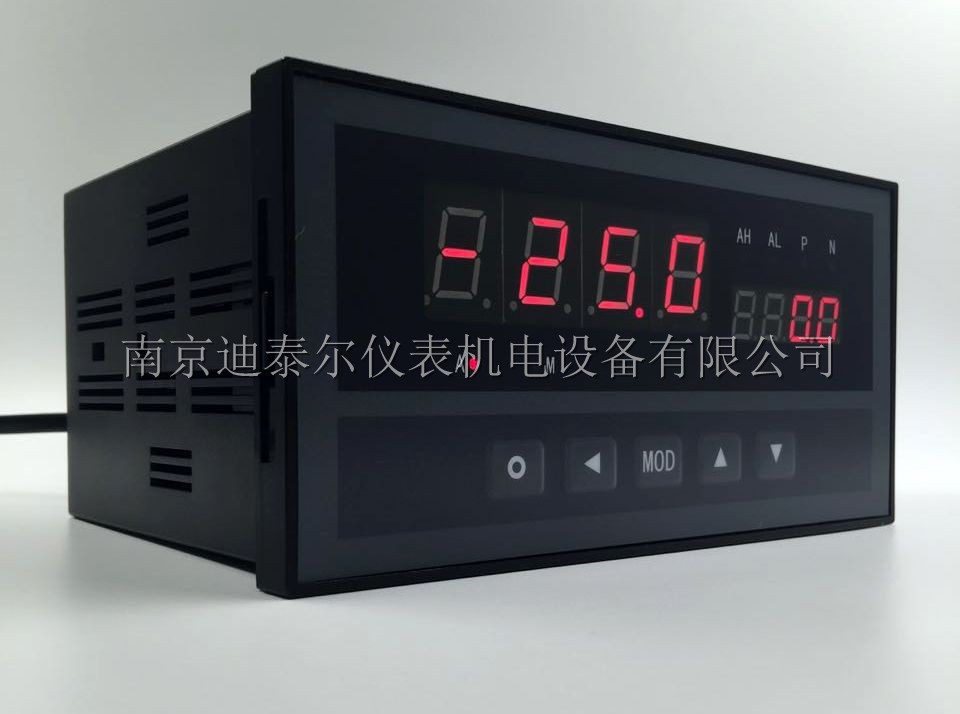

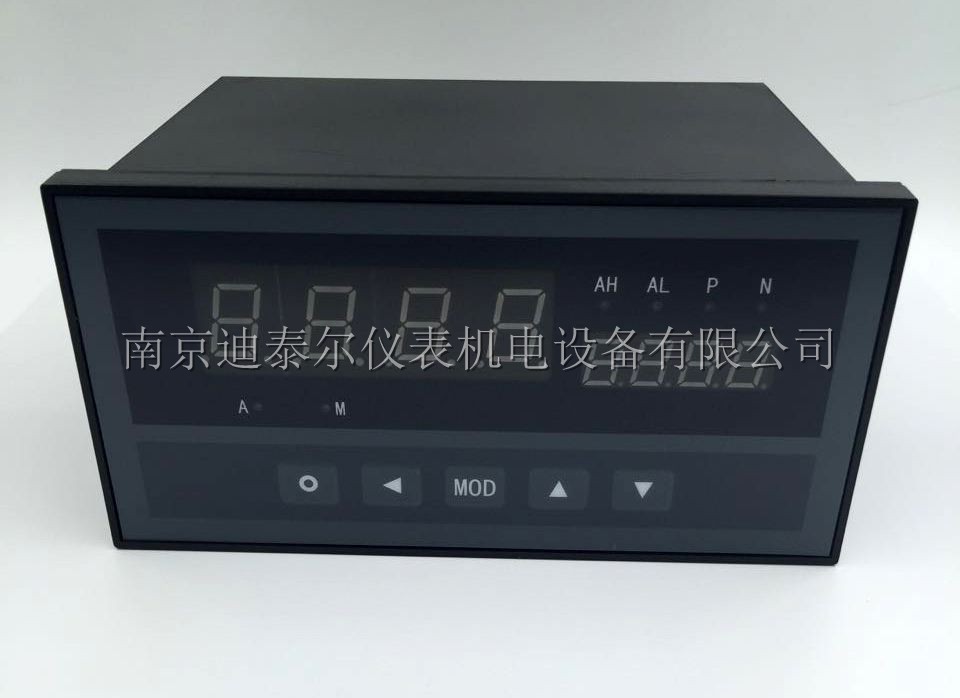

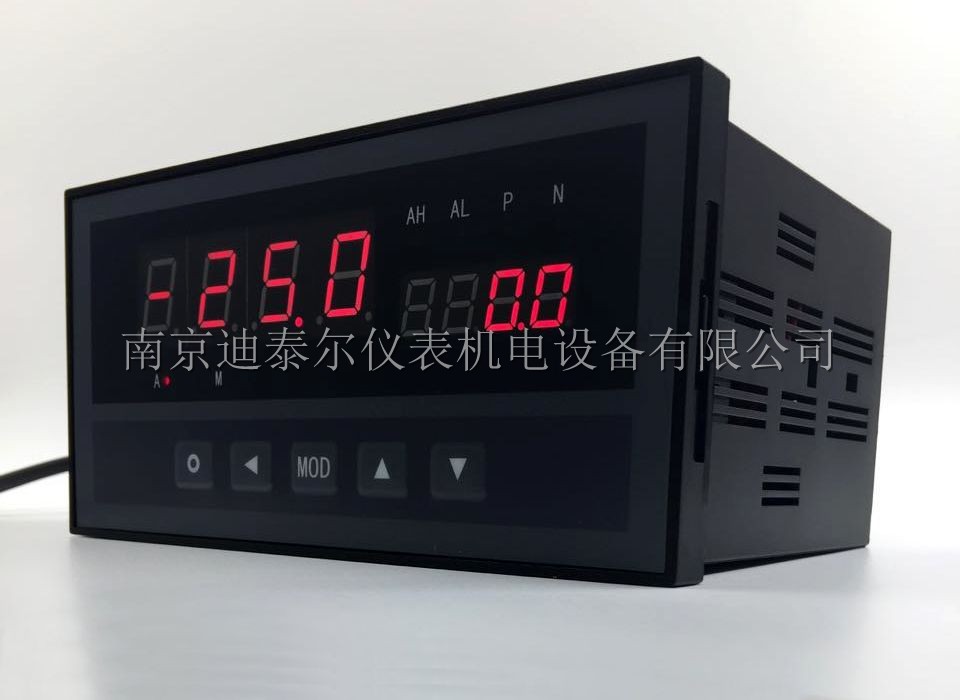

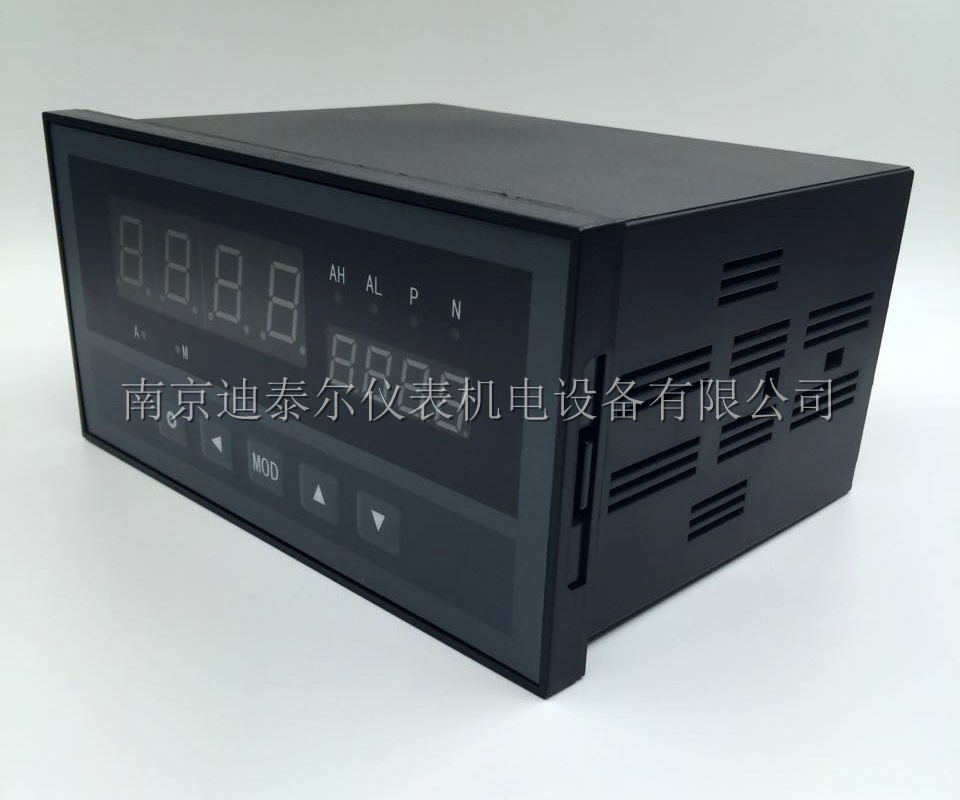

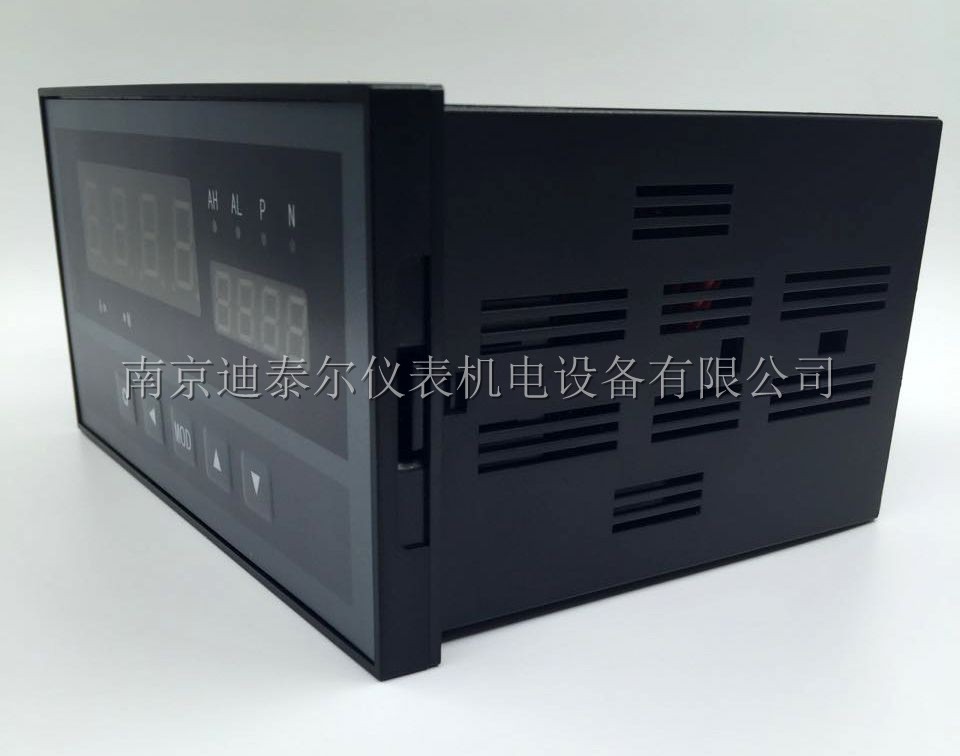

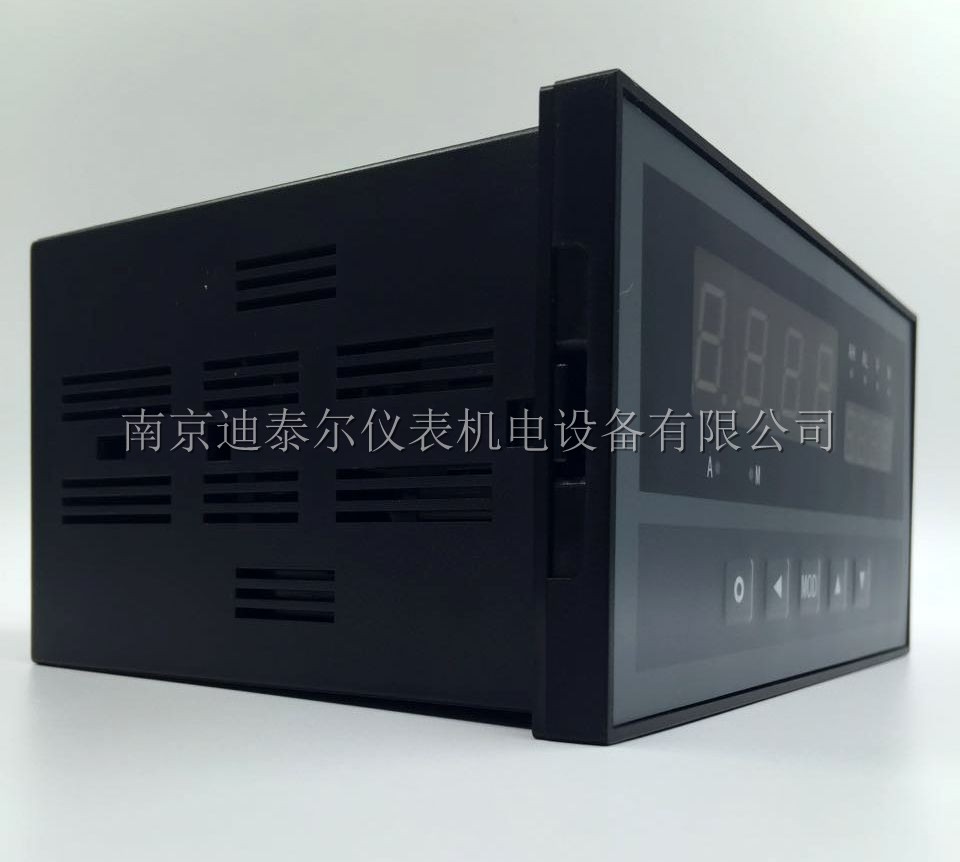

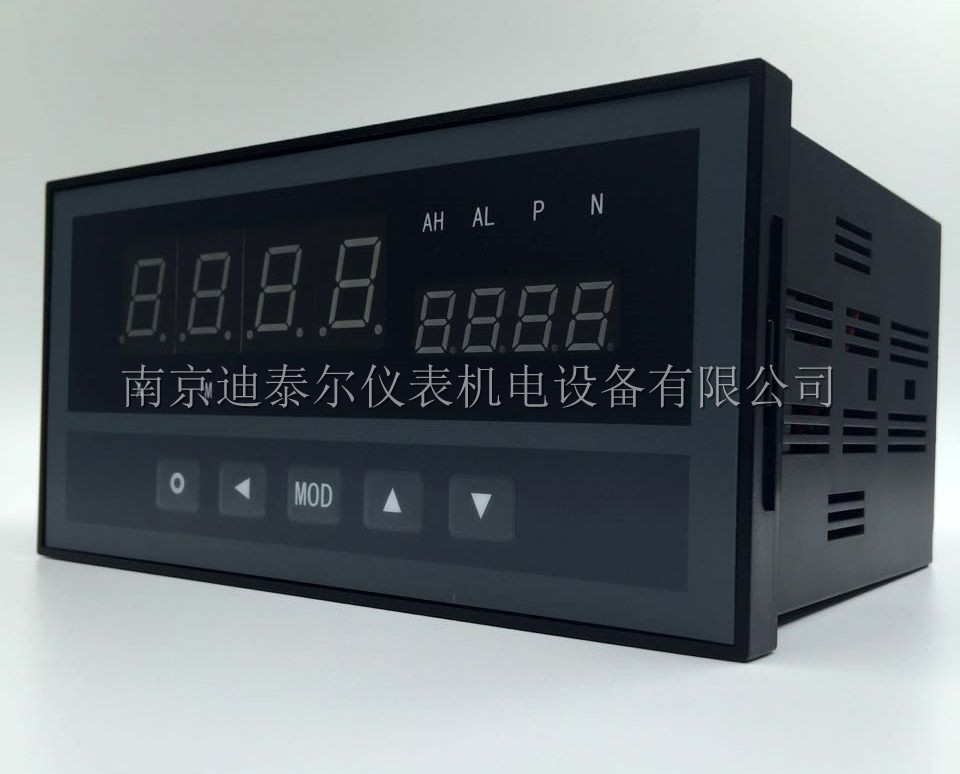

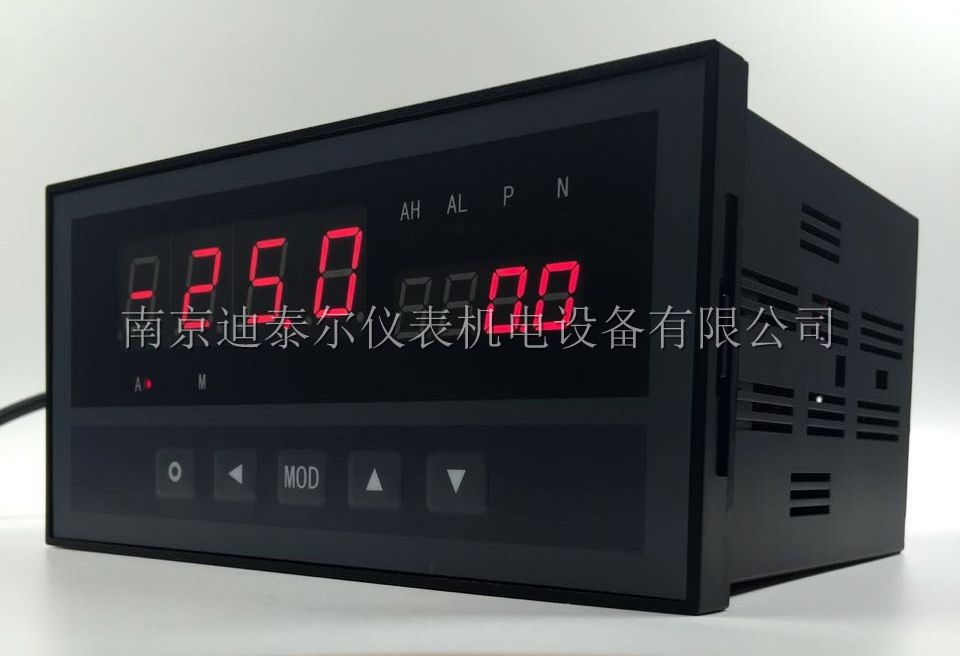

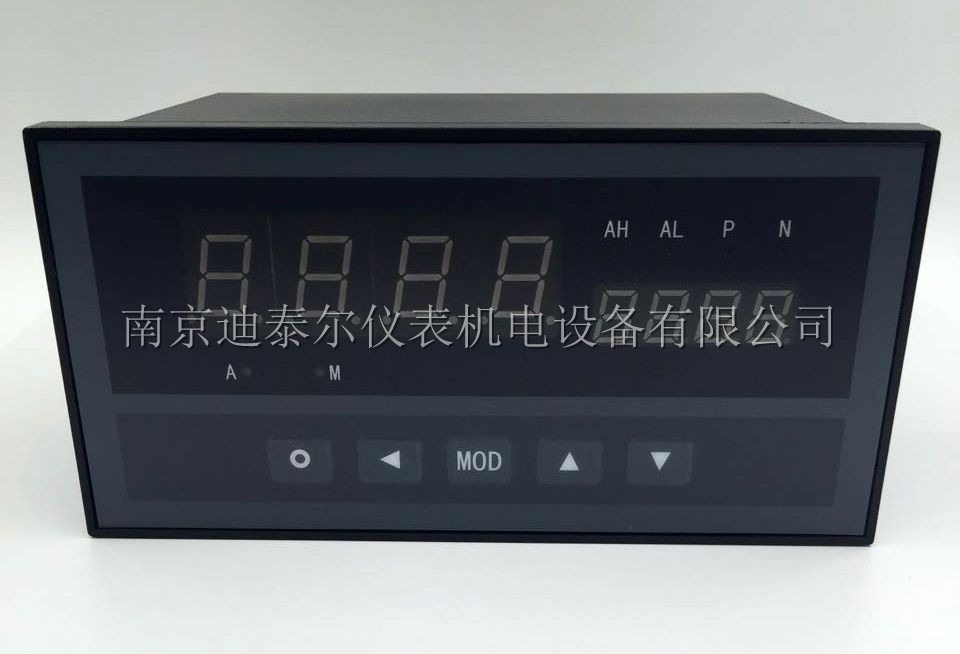

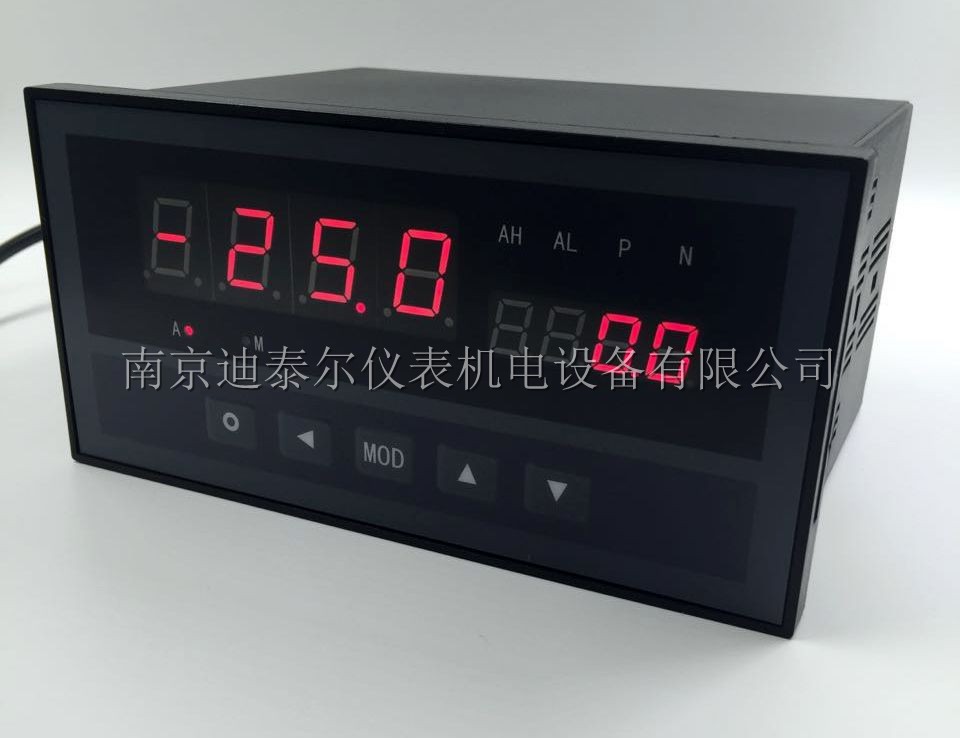

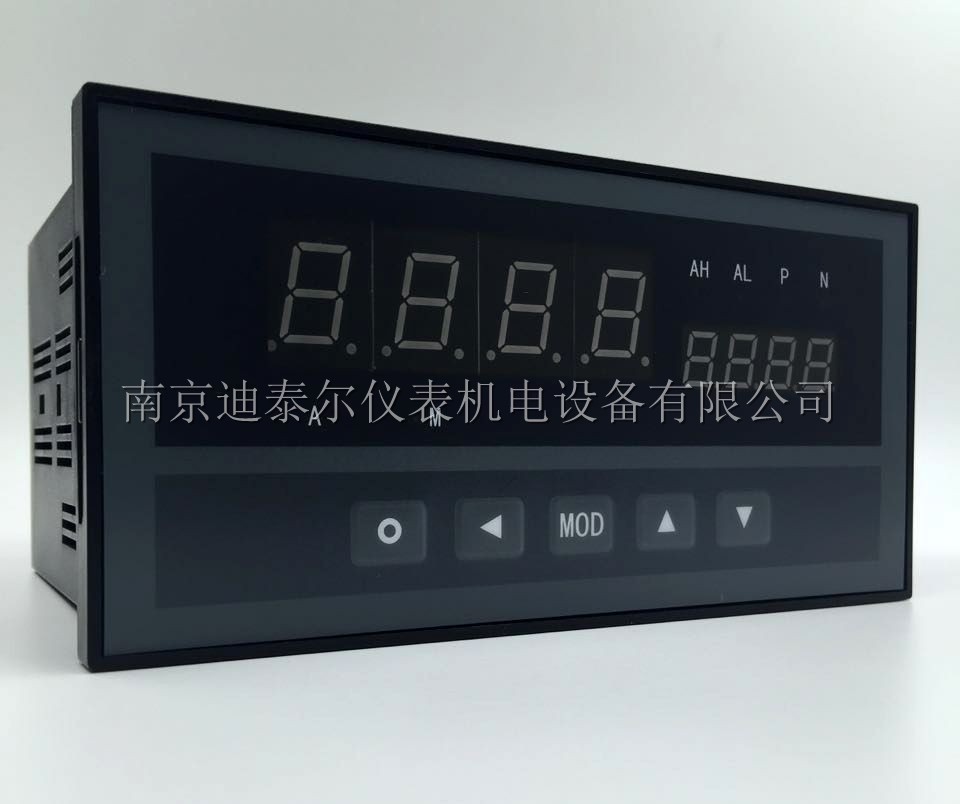

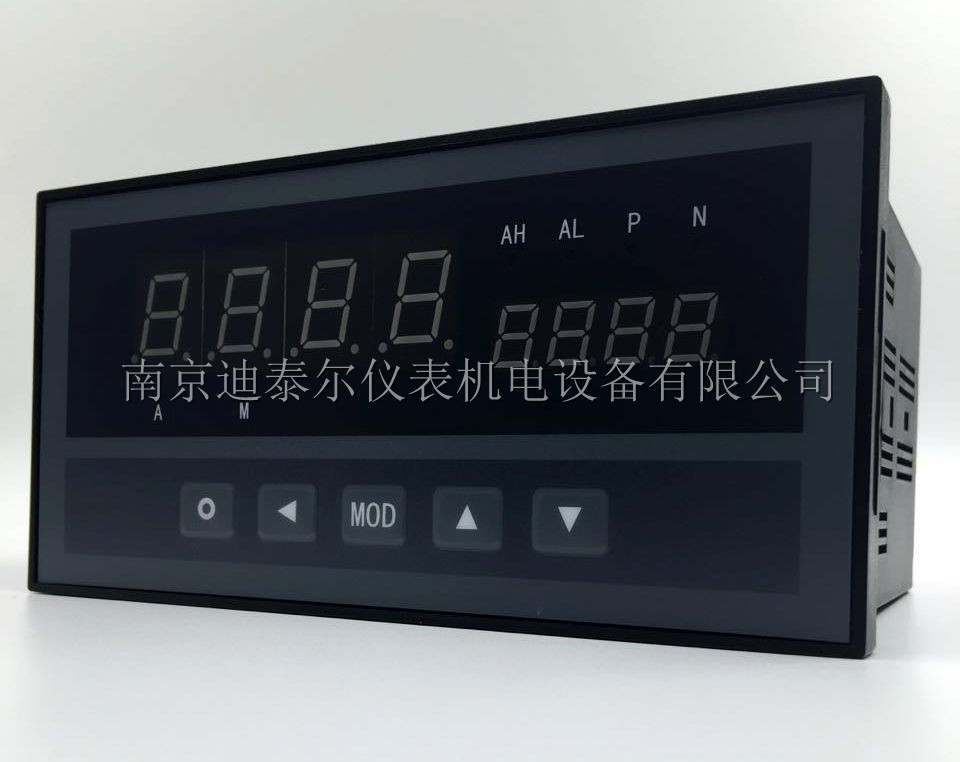

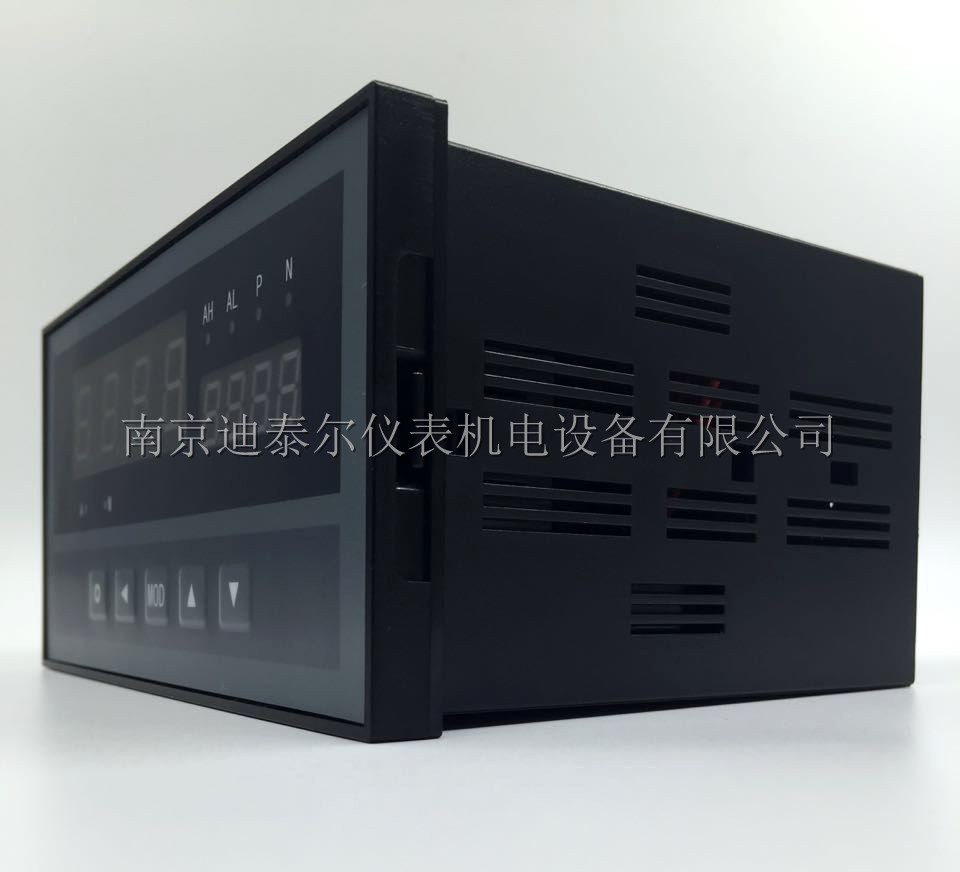

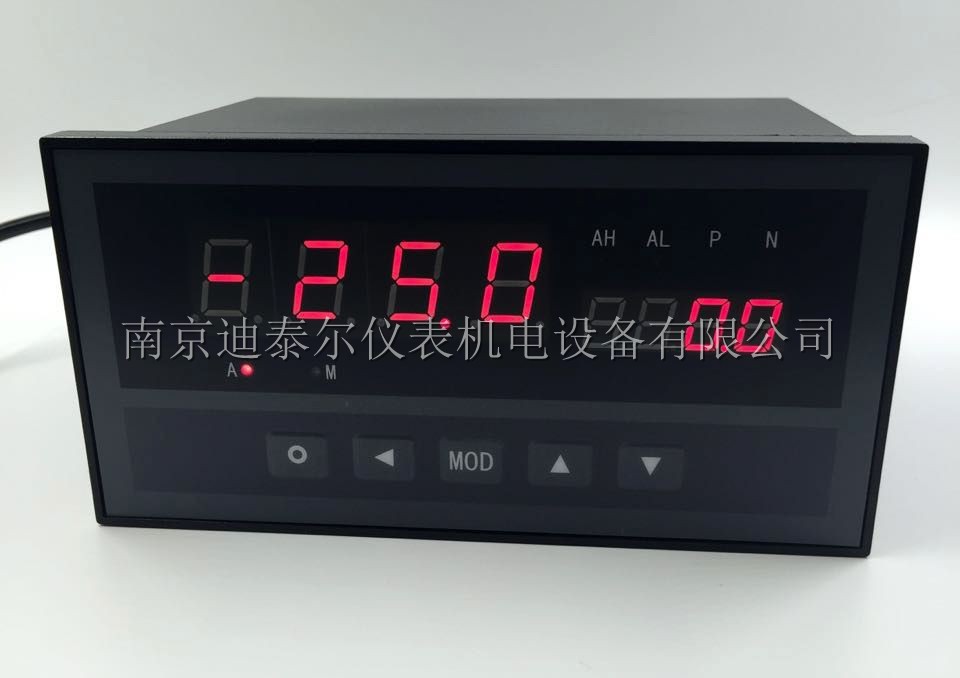

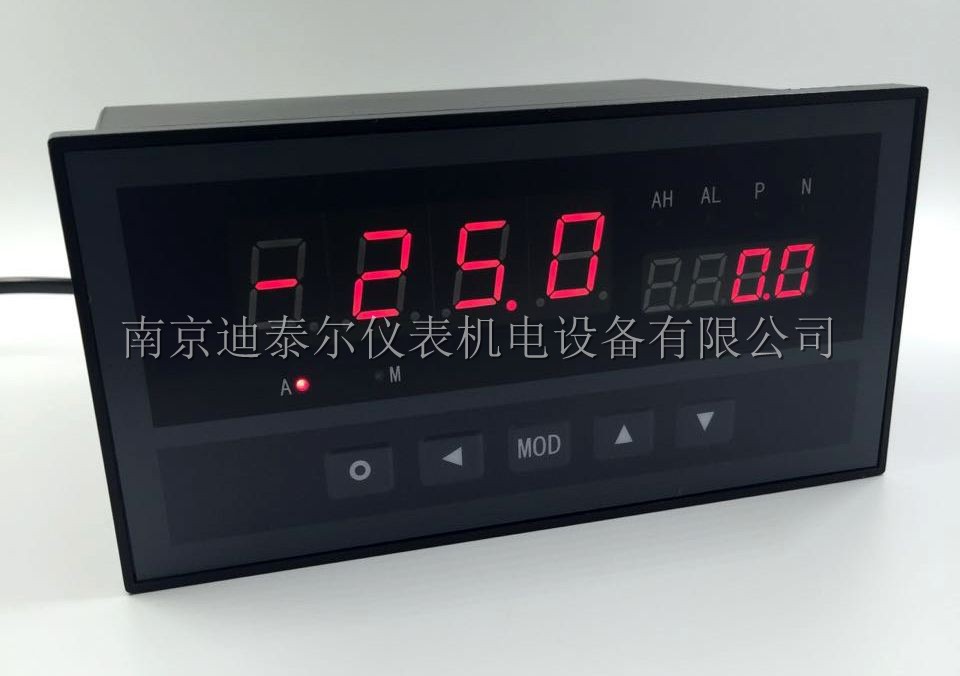

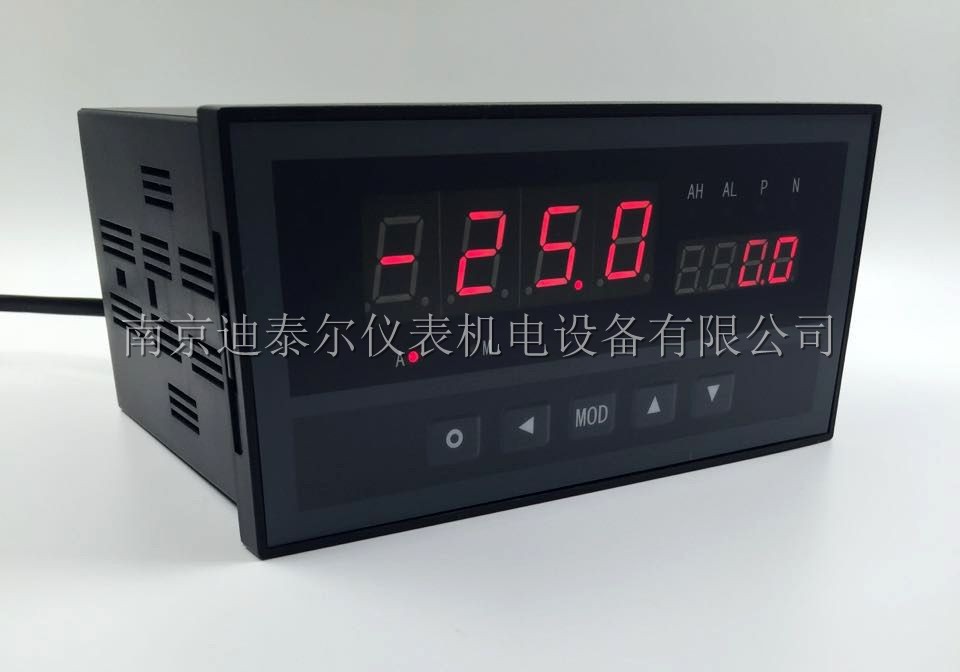

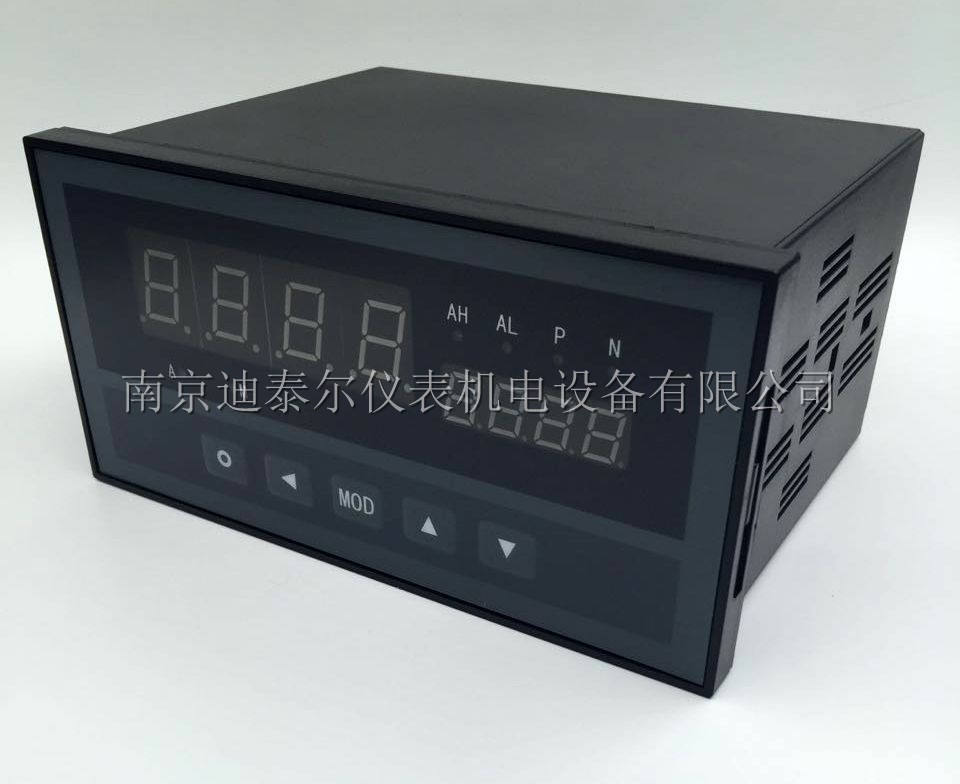

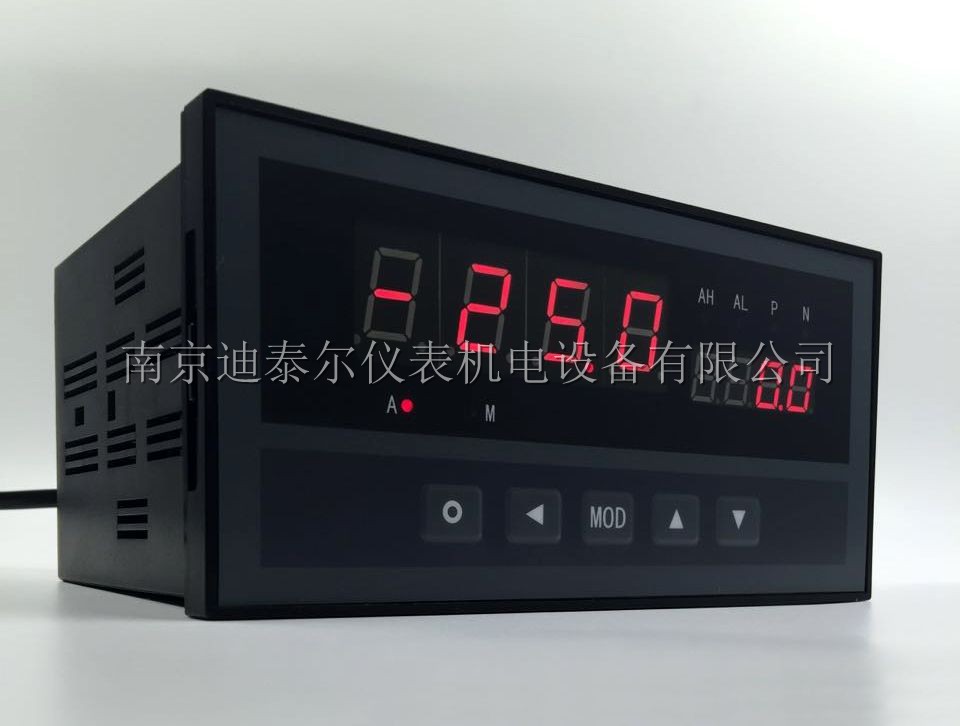

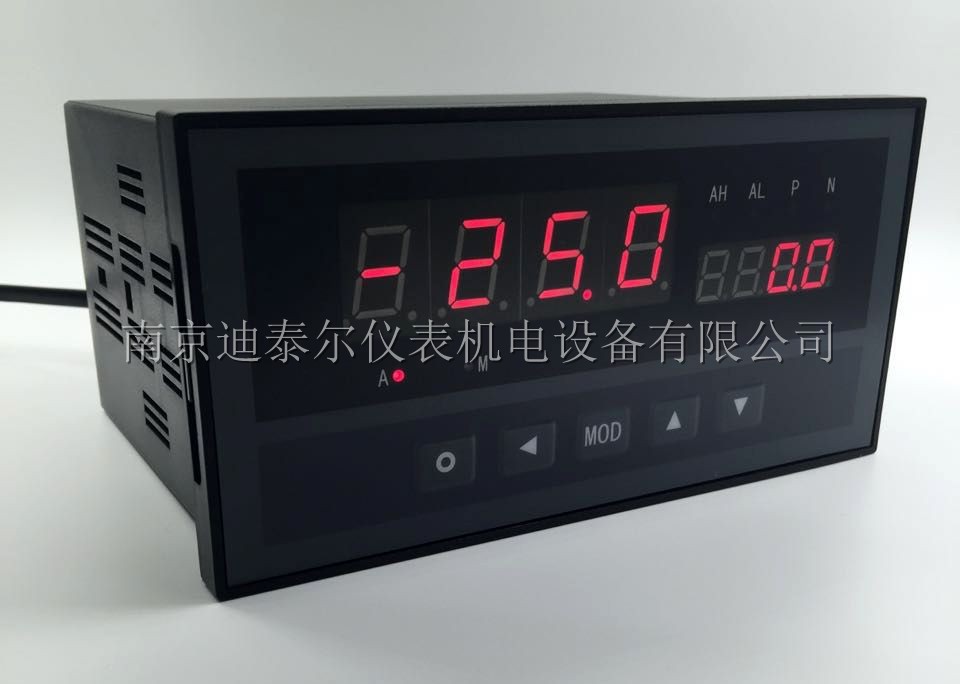

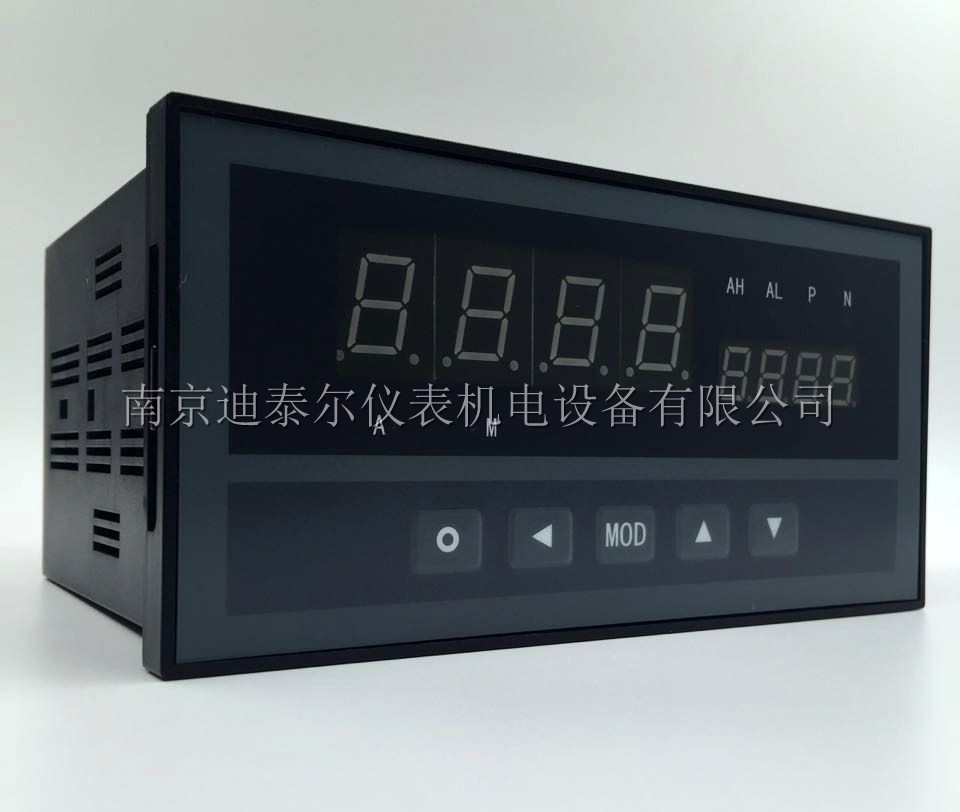

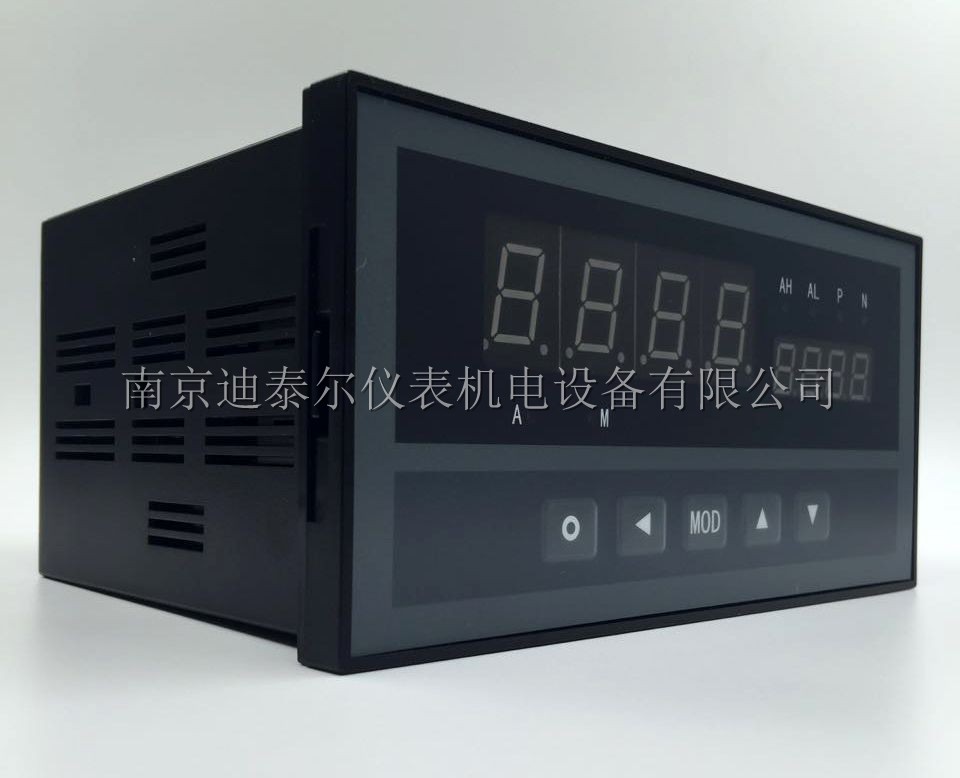

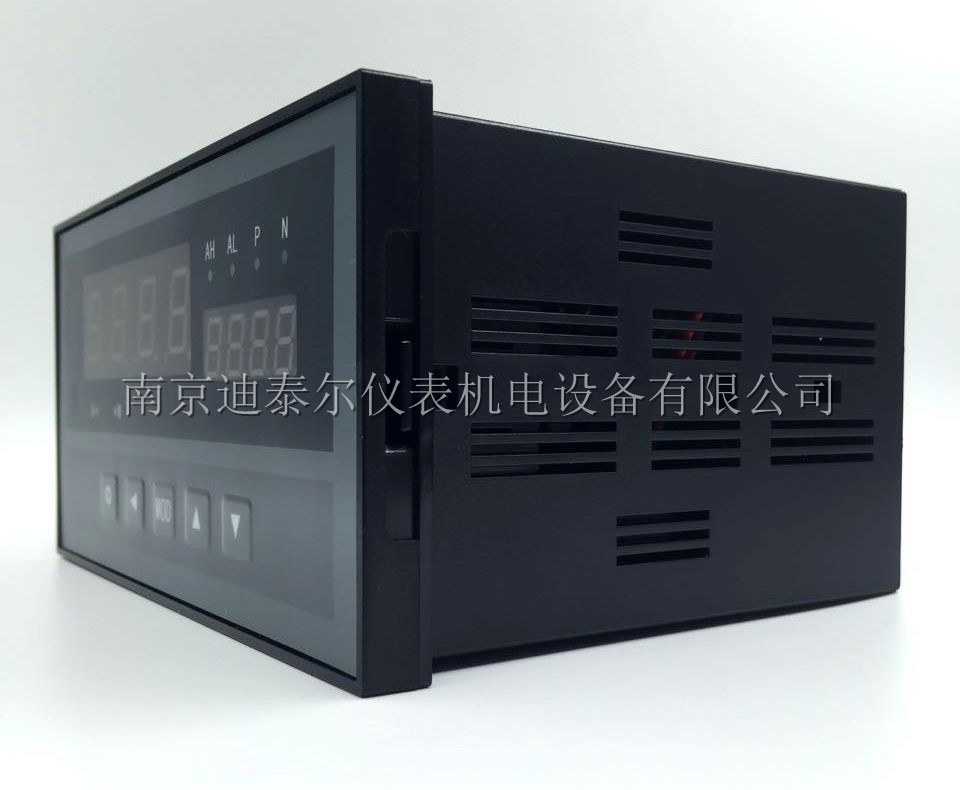

XSH操作器图片

XSH操作器
■ XSH是具备手/自动切换功能的操作器。一般连接在调节设备和执行器（阀门）之间。
自动方式时按调节输入信号控制阀门开度，手动时按仪表面板给定的操作量控制阀门开度。
■ 一路调节信号输入，配接直流电流或直流电压信号。
■ 一路测量信号或阀门反馈信号输入。可配接电位器信号（阀门反馈）、直流电流、直流电压、热电阻、热电偶等。
■ 给执行器（阀门）的操作输出信号有电流输出和继电器输出两种类型，
分别用于接受4~20mA信号的执行器和通过正/反转直接控制开度的阀门。
■ 操作输出上、下限限幅功能。
■ 上电状态设置功能。
■ 调节输入信号断线处理功能。
■ 可选配手/自动状态外部开关控制功能。
■ 可选配外供变送器电源。
■ 可选配手/自动状态输出、报警输出、跟踪、变送输出功能。
■ 可选配通讯接口，除读取数据外，可通过通讯接口实现控制量输出及手/自动切换

XSH系列操作器使用说明书完整版XSHE07.pdf
