力值显示控制仪适用于拉力、压力、冲击力、张力及重量的测量控制，有数个各有特点的系列产品，能满足各类应用需求。
这些系列产品的差异体现在精度、速度、尺寸、供电方式及成本方面。
- CHB是经济型，不能选配开入、变送、通讯功能。
- 配接电流、电压输出变送器的应选用XSB2或XSB2E系列。
- 仪表供电为直流的应选用XSB2或XSB2E系列。
- XSB3和XSB5的基本性能相同。XSB5有更多的外部控制开入和控制输出，可实现更多的逻辑控制功能。
- XSB7具备6+8位双显示，标配4点外部控制开入和8点OC门控制输出，6线制传感器接线。
- CHB、XSB2、XSB2E的速度为每秒10次。
- XSB3、XSB5的速度为每秒80次。
- XSB7的速度为每秒200次。
- CHB、XSB3、XSB5、XSB7为比例测量方式，精度及温漂优于XSB2和XSB2E。
- 需要传感器为6线制接线的，应选XSB7。

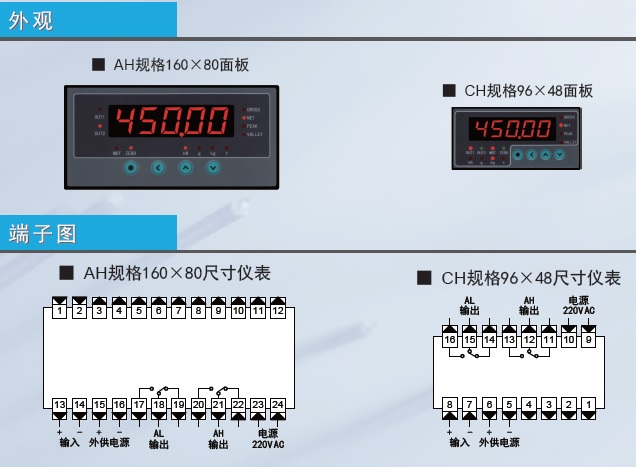

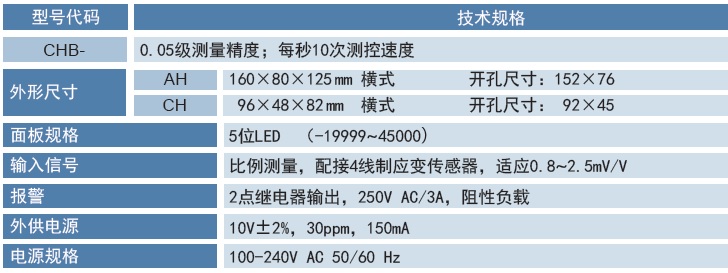

CHB力值显示控制仪
- 0.05级测量精度，每秒10次测控速度
- 净重、毛重、峰值、谷值处理及切换显示
- 上限、下限、偏差、范围6种报警方式
- 零位跟踪、判稳、开机自动清零功能
- 报警状态、工程量单位指示灯
.jpg)
.jpg)
① CHB是一款经济型力值、测力仪表。
② 具有净重、毛重显示，峰谷值显示，可随时切换。
③ 2路比较输出。可选6种报警方式，HH、LL、HP-A、LP-A、HLPA、n-HL。
④ 峰值谷值使用2个比较值作为门限值。当实时重量超过峰值门限值时进行峰值比较。当实时重量低于谷值门限值时进行谷值比较。
⑤ 具有零位自动跟踪功能、判稳功能、开机自动清零功能等。
⑥ 指示灯定义：12个指示灯，报警1、报警2、稳定、零点、毛重、净重、峰值、谷值、t、kg、g、kN。
| 内容 |
代码及说明 |
| CHB |
尺寸为160×80，输入信号为毫伏输入，5位显示、2点报警、一路精密外供（150MA） |
XSB-I（A）力值显示控制仪
① 50次/秒的采样速度，基本误差±0.05%FS（铝合金外壳）；
② 配接电阻应变式传感器，适用于测量与控制。5键操作方式
| 内容 |
代码说明 |
| XSB-I（A）/ |
1点开关量输入用于外部清零；1路外供精密电源（≥200mA） |
| 外形尺寸 |
A |
160(W)×84(H)×125(L) |
| 面板形式 |
H |
横式 |
| 显示形式 |
1 |
单显 |
| 比较输出类型，没有可省略 |
TO |
4点OC门输出 |
| TR |
4点继电器输出 |
| 模拟量输出 |
A0 |
无输出 |
| A1 |
电流输出(4～20)mA |
| A2 |
电压输出（1～5）V |
| 通讯接口 |
S0 |
无通讯接口 |
| S1 |
RS-232接口 |
| S2 |
RS-485接口 |
| 打印功能 |
P |
打印接口 |
| P1 |
一体化打印（需定制） |
| 仪表电源 |
V0 |
100V AC～240V AC |
| 非标准功能 |
N |
N表示非标功能 |
| Modbus通讯协议选项 |
-M |
|
注意：1、XSB-A与XSB-I的区别主要是带16段折线修正；
2、XSB-A无Modbus通讯协议；
XSB-IC系列力值显示控制仪
① 50次/秒的采样速度，基本误差±0.05%FS；
② 配接电阻应变式传感器，适用于测量与控制。5键操作方式
③ 外形尺寸：96×48（横） （铝合金外壳）；
④ 仪表电源：220V AC
| 内容 |
代码及说明 |
| XSB-IC |
1点开关量输入用于外部清零；2点继电器输出用于比较控制输出，可以组态6种输出方式；1路外供精密电源 10V（≥150mA） |
| 输出接口 |
□□ |
输出接口，可以增加变送、通讯功能，但变送、通讯功能只能选其一，不能同时增加。没有可省略。 |
| A1 |
(4～20)mA |
| S1 |
RS-232 |
| S2 |
RS-485 |
| Modbus通讯协议选项 |
-M |
|
XSB-II包装机控制器
① 仪表适用于包装控制，可以配接各种电阻应变式传感器。尤其适用于大小均匀颗粒状的固体物料包装。具有包装总计数和总累积量显示；② 外形尺寸：160×80（横）；③ 仪表电源：220V AC
| 内容 |
代码及说明 |
| XSB-II |
5点开关量输入用于启动、允许下料、误差报警复位、允许卸料、夹袋信号
5点开关量输出分别用于粗计量输出、精计量输出、误差报警输出、夹袋输出、卸料输出
外供精密电源 10V（≥200mA） |
| 比较输出类型 |
T |
O:表示OC门输出，R:表示继电器输出 |
| 通讯接口 |
S0 |
无通讯接口 |
| S1 |
RS-232接口 |
| S2 |
RS-485接口 |
| 打印接口 |
P |
P表示打印功能 |
| 大屏显示器接口 |
D |
有大屏显示器接口，没有可省略 |
CT600.W快速力值控制器
| 内容 |
代码说明 |
| CT600.W |
1、98（W）98(W) ×50(H) ×162(L)不含透明罩或106（W）×55(H) ×165(L)含透明罩；
2、荷重输入、控制输入（可通过参数选择）；
3、力值显示、累计配料（可通参数选择）
4、变送输入1路12位D/A电流输出（0、4～20）mA或1路16位D/A电流输出（0、4～20）mA（可选）；
5、通讯接口：RS-232MODBUS RTU接口或RS-485MODBUS RTU接口（可选）
6、仪表电源220 V AC
|
CT600.B1(2) 液晶皮带秤
| 内容 |
代码及说明 |
| CT600.B |
|
| 仪表形态 |
□ |
|
| 1 |
盘装式 |
| 2 |
壁挂式 |
