DS定时器

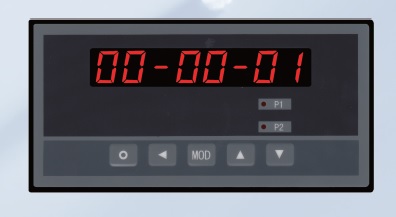

■ 时，分，秒6位LED显示，倒计时方式。
■ 标配一点继电器输出，2段时间设置。
■ 上电自动启动，外部触发启动，面板手动启动三种启动方式。
■ 标配2点开关量输入，用于启动、复位的外部开关控制。
■ 可选配通讯接口。
.jpg)
.jpg)
.jpg)
.jpg)
① 时、分、秒6位数字显示，倒计时。
② 2段时间设置，1点继电器输出。
③ 三种启动方式，2种复位方式

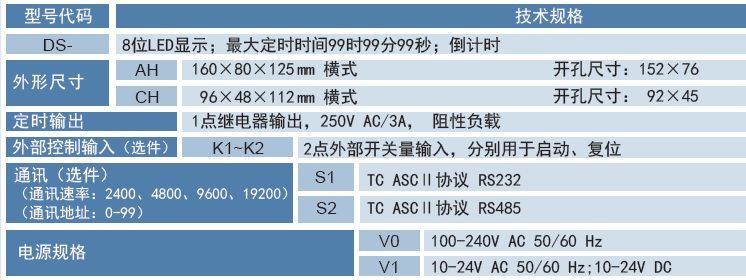

| 内容 |
代码说明 |
|
| DS/ |
时、分、秒显示，1点继电器输出 |
|
| 外形尺寸 |
A— |

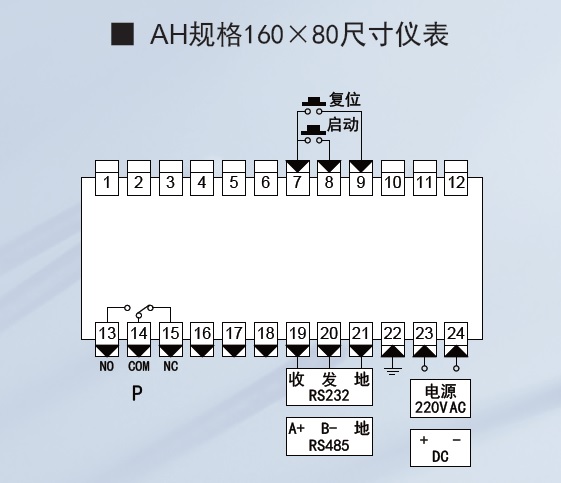

横式160(W)×80(H)×125(L) |
|
| C— |

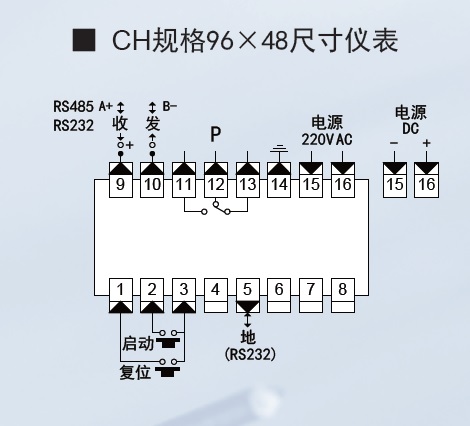

横式96(W)×48(H)×112(L) |
|
| 外部控制输入 |
K0 |
无外部控制，可省略 |
|
| K1 |
外部控制启动 |
|
| K2 |
外部控制启动、复位 |
|
| 通讯接口 |
S0 |
无通讯接口，可省略 |
|
| S1 |
RS232接口 |
|
| S2 |
RS485接口 |
| 仪表电源 |
V0 |
100V AC---240V AC |
|
| V1 |
10V DC～36 V DC |
|
JS系列计时器
① 小计时单位0.01秒，长计时9999小时59分59秒
② 2点预置输出，启动、复位、停止三点开入控制
| 内容 |
代码说明 |
|
| JS/ |
4位或8位显示，1点继电器输出 |
|
| 外形尺寸 |
A— |
160(W)×80(H)×125(L) 或80(W)×160(H)×125(L) |
|
| B— |
96(W)×96(H)×112(L) |
|
| C— |
96(W)×48(H)×112(L) 或48(W)×96(H)×112(L) |
|
| D— |
72(W)×72(H)×112(L) |
|
| 面板形式 |
H |
横式 |
|
| S |
竖式（限4位显示） |
|
| F |
方形（限4位显示） |
|
| 显示位数（注1） |
4 |
4位显示 |
|
| 8 |
8位显示 |
|
| 预置输出点数 |
T□ |
T0:无预置输出 T1～T2：1～2点预置输出 |
|
| 开关量输入控制 |
K0 |
无开关量输入控制 |
|
| K1 |
1点开关量输入，用于启动 |
|
| K2 |
2点开关量输入，用于启动、复位 |
|
| K3 |
3点开关量输入，用于启动、复位、停止 |
|
| 通讯接口 |
S0 |
无通讯接口 |
|
| S1 |
RS-232接口 |
|
| S2 |
RS-485接口 |
| 仪表电源 |
V0 |
100V AC---240V AC |
|
| V1 |
10V DC～36V DC |
|
| 非标准功能 |
N |
N表示非标功能 |
|
| Modbus通讯协议选项 |
-M |
|
|
注：
1、4位显示：□□.□□ 时，分或分，秒；
2、8位显示：
□□□□.□□.□□ 时，分，秒或分，秒，1/100秒；
□□－□□－□□ 时，分，秒或分，秒，1/100秒；
