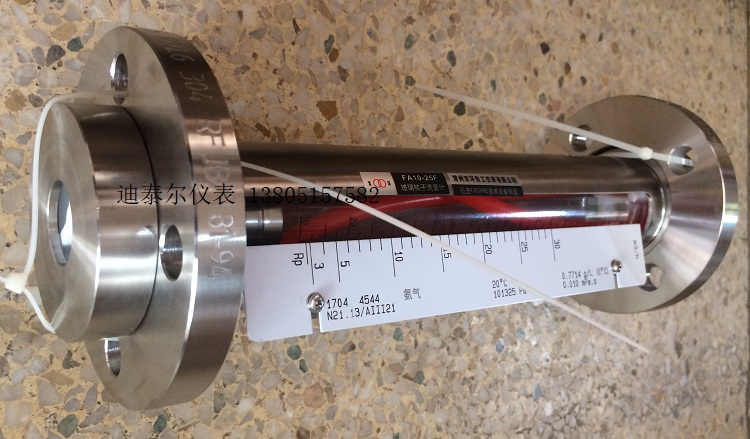

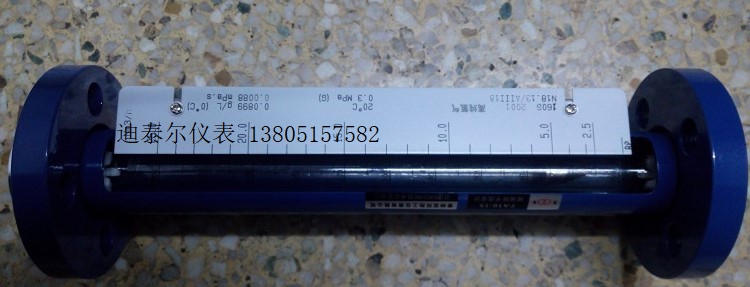

VA / FA / SA10 型玻璃转子流量计
VA、FA、SA这三种流量计有普通型、耐腐型及多种连接方式。VA型为螺纹式，FA型为法兰型，SA型为软管连接式。
1 、主要技术参数：
（ 1 ）测量范围：水（ 20 ℃ ） 10 ～ 15000L/h
空气（ 1.013 × 105 Pa 、 20 ℃ ) 0.3 ～ 300m3/h
（ 2 ）范围度： 10 ： 1
（ 3 ）准确度等级： 1.6
（ 4 ）锥管： NG60 ：光管； FG60 ：带筋管
长度： 300mm
标尺： DN15 ～ 50 NG60 锥管：毫米标尺及流量标尺
FG60 锥管：百分标尺及流量标尺
（ 5 ）浮子型式： NG60 锥管： A Ⅲ
FG60 锥管： C Ⅲ、 D Ⅲ、 C Ⅲ L 、 D Ⅲ L 、 Z Ⅲ
（ 6 ）允许被测流体状况
大压力（ MPa ） :DN15 、 DN25 ： 1.0;DN40:0.9;DN50:0.7;
工作温度： -20 ℃～ +60 ℃ 或 0 ℃～ +120 ℃
2 、型号规格
型号规格一（ NG60 锥管、 A Ⅲ 浮子）
|
公称通径 DN
mm
|
型 号
|
测 量 范 围
|
|
普通型
|
耐腐型
|
水（ 20 ℃ ）
L/h
|
空气（ 1.013 × 105 Pa, 20 ℃ ）
m3/h
|
|
15
|
VA/SA/FA10-15
|
VA/SA/FA10-15F
|
4 ～ 40
6.3 ～ 63
10 ～ 100
12 ～ 120
16 ～ 160
20 ～ 200
25 ～ 250
30 ～ 300
36 ～ 360
40 ～ 400
46 ～ 460
63 ～ 630
65 ～ 650
75 ～ 750
|
0.12 ～ 1.2
0.2 ～ 2
0.3 ～ 3
0.4 ～ 4
0.5 ～ 5
0.6 ～ 6
0.8 ～ 8
0.9 ～ 9
1.2 ～ 12
2 ～ 20
|
|
25
|
VA/SA/FA10-25
|
VA/SA/FA10-25F
|
40 ～ 400
50 ～ 500
63 ～ 630
80 ～ 800
100 ～ 1000
120 ～ 1200
160 ～ 1600
200 ～ 2000
250 ～ 2500
300 ～ 3000
|
1.6 ～ 16
2 ～ 20
2.5 ～ 25
3 ～ 30
4 ～ 40
5 ～ 50
6 ～ 60
|
|
40
|
VA/SA/FA10-40
|
VA/SA/FA10-40F
|
160 ～ 1600
200 ～ 2000
250 ～ 2500
300 ～ 3000
400 ～ 4000
500 ～ 5000
|
5 ～ 50
6 ～ 60
8 ～ 80
9 ～ 90
12 ～ 120
|
|
50
|
VA/SA/FA10-50
|
VA/SA/FA10-50F
|
250 ～ 2500
300 ～ 3000
400 ～ 4000
500 ～ 5000
630 ～ 6300
800 ～ 8000
1000 ～ 10000
1500 ～ 15000
|
10 ～ 100
12 ～ 120
16 ～ 160
20 ～ 200
30 ～ 300
|
型号规格二 (FG60 锥管、 C Ⅲ、 D Ⅲ、 C Ⅲ L 、 D Ⅲ L 、 Z Ⅲ浮子 )
|
公称
通径
DN
mm
|
型号
|
测量范围
|
|
水 ( 20 ℃ ) L/h
|
空气 (1.013 × 105
Pa ， 20 ℃ ) m3/h
|
|
普通型
|
耐腐型
|
浮子
|
浮子
|
|
C Ⅲ
|
D Ⅲ
|
C Ⅲ L
|
D Ⅲ L
|
Z Ⅲ
|
D Ⅲ
|
D Ⅲ L
|
|
15
|
VA/SA/FA10-15
|
VA/SA/FA10-15F
|
16 ～ 160
25 ～ 250
40 ～ 400
|
20 ～ 200
30 ～ 300
46 ～ 460
|
10 ～ 100
16 ～ 160
25 ～ 250
|
12 ～ 120
19 ～ 190
30 ～ 300
|
19 ～ 190
36 ～ 360
65 ～ 650
|
0.6 ～ 6
0.9 ～ 9
1.3 ～ 13
|
0.4 ～ 4
0.6 ～ 6
0.9 ～ 9
|
|
25
|
VA/SA/FA10-25
|
VA/SA/FA10-25F
|
63 ～ 630
100 ～ 1000
160 ～ 1600
|
80 ～ 800
120 ～ 1200
200 ～ 2000
|
40 ～ 400
63 ～ 630
100 ～ 1000
|
50 ～ 500
80 ～ 800
120 ～ 1200
|
100 ～ 1000
170 ～ 1700
300 ～ 3000
|
2.2 ～ 22
3.8 ～ 38
6 ～ 60
|
1.6 ～ 16
2.5 ～ 25
4 ～ 40
|
|
40
|
VA/SA/FA10-40
|
VA/SA/FA10-40F
|
250 ～ 2500
|
300 ～ 3000
|
160 ～ 1600
|
200 ～ 2000
|
500 ～ 5000
|
9 ～ 90
|
6 ～ 60
|
|
50
|
VA/SA/FA10-50
|
VA/SA/FA10-50F
|
400 ～ 4000
630 ～ 6300
|
500 ～ 5000
800 ～ 8000
|
250 ～ 2500
400 ～ 4000
|
300 ～ 3000
500 ～ 5000
|
800 ～ 8000
1500 ～ 15000
|
15 ～ 150
22 ～ 220
|
10 ～ 100
16 ～ 160
|

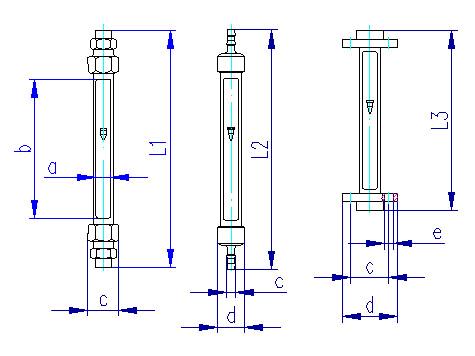

3. 外形及安装连接尺寸如下：
