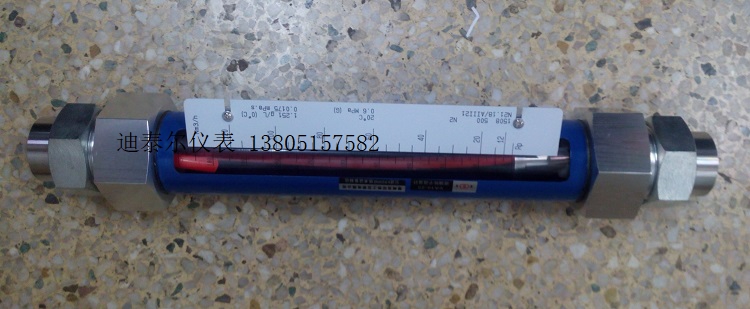

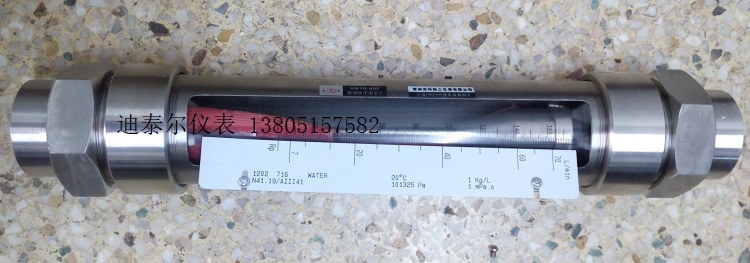

VA/FA/SA10型玻璃转子流量计

        va fa sa 这三种流量有普通型、耐腐型及多种连接方式。 va型为螺纹式，fa型为法兰型，sa型为软管连接式。

1、主要技术参数：

（1）测量范围：水（20℃）10 ～ 15000L/h

空气（1.013 × 10⁵ Pa、20℃) 0.3 ～ 300m³/h

（2）范围度：10：1

（3）准确度等级：1.6

（4）锥管：NG60：光管；FG60：带筋管

长度：300mm

标尺：DN15 ～ 50 NG60锥管：毫米标尺及流量标尺

FG60锥管：百分标尺及流量标尺

（5）浮子型式：NG60锥管：AⅢ

FG60锥管：CⅢ、DⅢ、CⅢL、DⅢL、ZⅢ

（6）允许被测流体状况

最大压力（MPa）：DN15、DN25：1.0；DN40：0.9；DN50：0.7；

工作温度：-20℃ ～ +60℃ 或 0℃ ～ +120℃

2、型号规格

型号规格一（NG60锥管、AⅢ浮子）

公称通径 DN mm	型 号		测 量 范 围
	普通型	耐腐型	水（20℃） L/h	空气 （1.013 × 105 Pa, 20℃） m3/h
15	VA/SA/FA10-15	VA/SA/FA10-15F	4 ～ 40 6.3 ～ 63 10 ～ 100 12 ～ 120 16 ～ 160 20 ～ 200 25 ～ 250 30 ～ 300 36 ～ 360 40 ～ 400 46 ～ 460 63 ～ 630 65 ～ 650 75 ～ 750	0.12 ～ 1.2 0.2 ～ 2 0.3 ～ 3 0.4 ～ 4 0.5 ～ 5 0.6 ～ 6 0.8 ～ 8 0.9 ～ 9 1.2 ～ 12 2 ～ 20
25	VA/SA/FA10-25	VA/SA/FA10-25F	40 ～ 400 50 ～ 500 63 ～ 630 80 ～ 800 100 ～ 1000 120 ～ 1200 160 ～ 1600 200 ～ 2000 250 ～ 2500 300 ～ 3000	1.6 ～ 16 2 ～ 20 2.5 ～ 25 3 ～ 30 4 ～ 40 5 ～ 50 6 ～ 60
40	VA/SA/FA10-40	VA/SA/FA10-40F	160 ～ 1600 200 ～ 2000 250 ～ 2500 300 ～ 3000 400 ～ 4000 500 ～ 5000	5 ～ 50 6 ～ 60 8 ～ 80 9 ～ 90 12 ～ 120
50	VA/SA/FA10-50	VA/SA/FA10-50F	250 ～ 2500 300 ～ 3000 400 ～ 4000 500 ～ 5000 630 ～ 6300 800 ～ 8000 1000 ～ 10000 1500 ～ 15000	10 ～ 100 12 ～ 120 16 ～ 160 20 ～ 200 30 ～ 300

型号规格二 (FG60锥管、CШ、DШ、CШL、DШL、ZШ浮子)

公称 通径 DN mm	型号		测量范围
			水(20℃)L/h					空气(1.013 × 105 Pa，20℃)m3/h
	普通型	耐腐型	浮子					浮子
			CШ	DШ	CШL	DШL	ZШ	DШ	DШL
15	VA/SA/FA10-15	VA/SA/FA10-15F	16 ～ 160 25 ～ 250 40 ～ 400	20 ～ 200 30 ～ 300 46 ～ 460	10 ～ 100 16 ～ 160 25 ～ 250	12 ～ 120 19 ～ 190 30 ～ 300	19 ～ 190 36 ～ 360 65 ～ 650	0.6 ～ 6 0.9 ～ 9 1.3 ～ 13	0.4 ～ 4 0.6 ～ 6 0.9 ～ 9
25	VA/SA/FA10-25	VA/SA/FA10-25F	63 ～ 630 100 ～ 1000 160 ～ 1600	80 ～ 800 120 ～ 1200 200 ～ 2000	40 ～ 400 63 ～ 630 100 ～ 1000	50 ～ 500 80 ～ 800 120 ～ 1200	100 ～ 1000 170 ～ 1700 300 ～ 3000	2.2 ～ 22 3.8 ～ 38 6 ～ 60	1.6 ～ 16 2.5 ～ 25 4 ～ 40
40	VA/SA/FA10-40	VA/SA/FA10-40F	250 ～ 2500	300 ～ 3000	160 ～ 1600	200 ～ 2000	500 ～ 5000	9 ～ 90	6 ～ 60
50	VA/SA/FA10-50	VA/SA/FA10-50F	400 ～ 4000 630 ～ 6300	500 ～ 5000 800 ～ 8000	250 ～ 2500 400 ～ 4000	300 ～ 3000 500 ～ 5000	800 ～ 8000 1500 ～ 15000	15 ～ 150 22 ～ 220	10 ～ 100 16 ～ 160

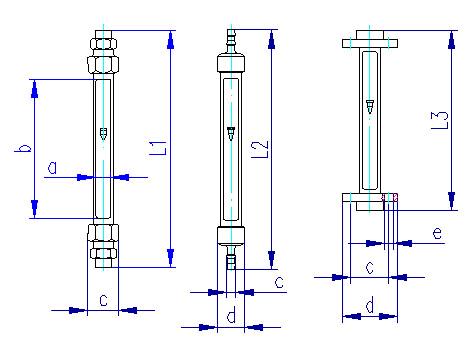

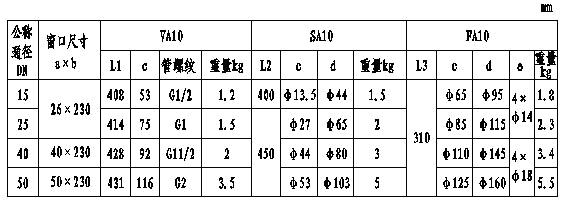

3. 外形及安装连接尺寸如下：
