XSAE显示控制仪,0.05级精度,选配1~4点报警输出,通讯,变送和打印
■ 配接电阻尺，电涡流位移传感器等。
■ 0.05级精度，测控速度每秒10次。显示范围-19999~45000。
■ 面板按键及开关量输入置零功能。
■ 8段折线修正功能。
■ 可选配1~4点报警输出。包括测量值上限、测量值下限，偏差上限，偏差下限，偏差基本值五种基本报警方式
和与五种基本报警方式对应的五种待机报警方式。
（待机报警方式：指仪表通电时即使处于报警区域也不报警，当测量值进入不报警区域后建立待机条件，此后正常报警）。
■ 4种可选配的外供电源。
■ 可选配通讯、变送和打印功能。
XSA位移/计数/角度显示控制仪,配接电阻尺，电涡流位移传感器
■ 配接电阻尺，电涡流位移传感器等。
■ 0.2级精度，测控速度每秒10次。显示范围-1999~9999。
■ 面板按键及开关量输入置零功能。

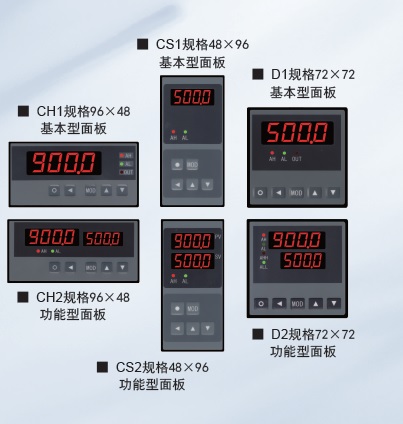

■ 基本型，功能型两种可选择的面板形式。
■ 8段折线修正功能。
■ 可选配1~4点报警输出。包括测量值上限、测量值下限，偏差上限，偏差下限，偏差基本值五种基本报警方式
和与五种基本报警方式对应的五种待机报警方式。
（待机报警方式：指仪表通电时即使处于报警区域也不报警，当测量值进入不报警区域后建立待机条件，此后正常报警）。
■ 4种可选配的外供电源。
■ 可选配通讯、变送和打印功能。
.jpg)
.jpg)
.jpg)
XSN系列 智能计数器
① 单相或双相正交脉冲输入，高计数频率10kHz；
② 8位或5位LED显示，可设置宽范围计数比率0.0001～45.000
| 内容 |
代码说明 |
| XSN/ |
单路脉冲输入，外供传感器电源（≥50mA） |
外形
尺寸 |
A |
160(W)×80(H)×125(L) |
| B |
96(W)×96(H)×112(L) （显示方式只能选择S） |
| C |
96(W)×48(H)×112(L) |
| 面板形式 |
H |
横式 |
| F |
方形 |
| 显示方式 |
S |
5位显示，显示范围-19999～45000 |
| L |
7位显示，显示范围-9999999～9999999 |
| 输入类型 |
1 |
单脉冲输入 |
| 2 |
双相正交脉冲输入，可识别正、反向运动（选择该项时必须选择外供） |
| D |
10Hz以下单输入，适合低速计数，防输入信号抖动 |
| 预约输出功能 |
T0 |
无预置输出 |
| T1 |
1点预置输出 |
| T2 |
2点预置输出 |
| 外部控制功能 |
K0 |
无外部控制功能 |
| K1 |
外部控制回零 |
| K2 |
外部控制回零，加/减 |
| K3 |
外部控制回零，加/减，锁定 |
| 外供传感器电源 |
B0 |
无外供电源 |
| B1 |
外供 24V DC，误差小于±5%，50mA |
| B2 |
外供 12V DC，误差小于±5%，50mA |
| B3 |
外供5V DC |
| B4 |
其它 |
| 通讯接口（注1） |
S0 |
无通讯接口 |
| S1 |
RS-232接口 |
| S2 |
RS-485接口 |
| 打印单元接口（限A、B型仪表） |
P |
打印接口 |
| P1 |
打印一体化(需定制) |
变送输出
(仅限于显示方式为S的仪表) |
A0 |
无变送输出功能 |
| A1 |
电流输出(4～20）mA、（0～10）mA或（0～20）mA |
| A2 |
电压输出(0～5）V、（1～5）V |
| A3 |
电压输出(0～10）V |
| A4 |
其它输出 |
| 计数比率方式 |
C1 |
单计数比率方式 |
| C2 |
多计数比率方式（限显示方式为S仪表） |
| 仪表电源 |
V0 |
100V AC～240V AC |
| V1 |
10V DC～36V DC |
| 非标准功能 |
N |
N表示非标功能 |
| Modbus通讯协议选项 |
-M |
|
注：1、通讯和打印不能同时存在；
