XSH智能手操器

产品特点：

■ XSH是具备手/自动切换功能的操作器。一般连接在调节设备和执行器（阀门）之间。
自动方式时按调节输入信号控制阀门开度，手动时按仪表面板给定的操作量控制阀门开度。
■ 一路调节信号输入，配接直流电流或直流电压信号。
■ 一路测量信号或阀门反馈信号输入。可配接电位器信号（阀门反馈）、直流电流、直流电压、热电阻、热电偶等。
■ 给执行器（阀门）的操作输出信号有电流输出和继电器输出两种类型，
分别用于接受4~20mA信号的执行器和通过正/反转直接控制开度的阀门。
■ 操作输出上、下限限幅功能。
■ 上电状态设置功能。
■ 调节输入信号断线处理功能。
■ 可选配手/自动状态外部开关控制功能。
■ 可选配外供变送器电源。
■ 可选配手/自动状态输出、报警输出、跟踪、变送输出功能。
■ 可选配通讯接口，除读取数据外，可通过通讯接口实现控制量输出及手/自动切换。

产品功能：
① 适合与各类调节阀门、PLC配接，实现控制功能的手动/自动双向无扰动切换；
② 测量、反馈和调节输入两路输入信号，正/反转控制输出或直流电流输出；
③ 基本误差低于±0.2%FS；

内容

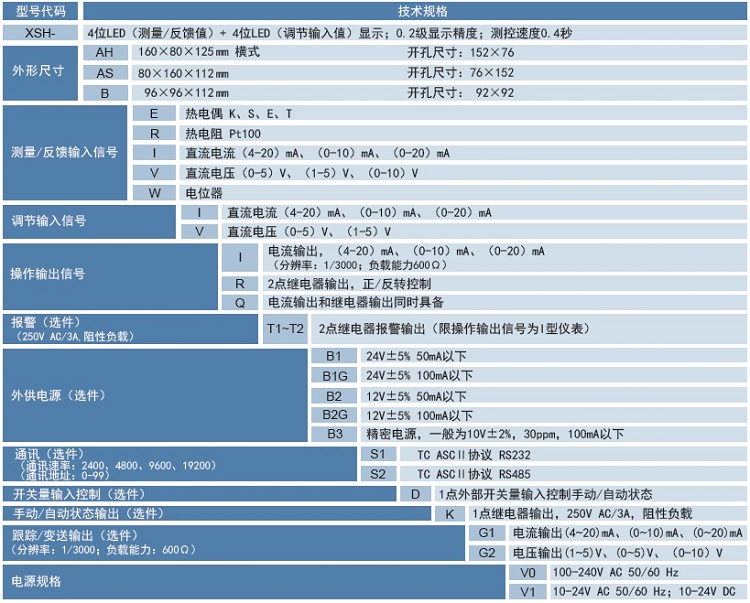

代码说明

XSH/

2路输入，控制输出，双显带光柱（仅限于80×160）

外形尺寸

A

160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)

B

96（W）×96（H）×112（L）

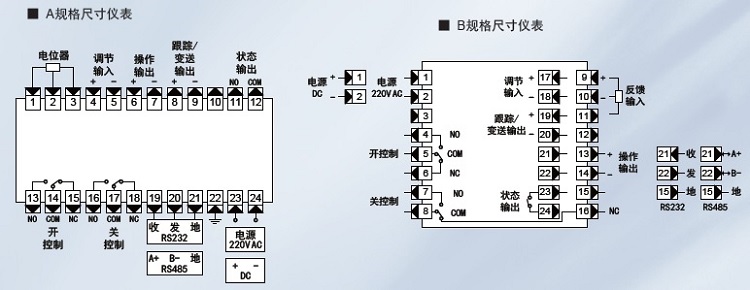

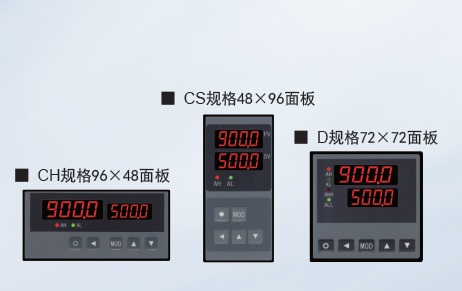

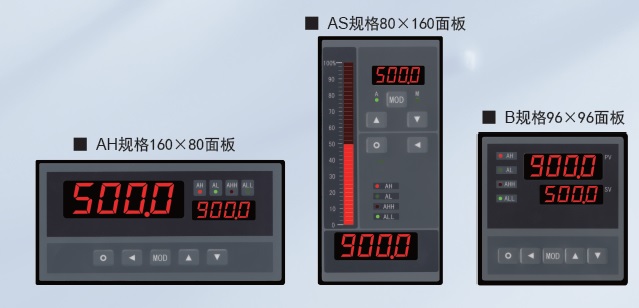

面板形式

H

横式无光柱

S

竖式带光柱

F

方型无光柱

测量/反馈输入信号（注1）

E

热电偶输入，K、E、T、S分度可选择

R

热电阻输入，Pt100

I

直流电流输入，4mA～20mA、0mA～10mA、0mA～20mA

V

直流电压输入，1V～5V、0V～5V可选择

W

500Ω～5kΩ电位器

调节输入信号

I

直流电流（4～20）mA、（0～10）mA或（0～20）mA 可选

V

直流电压（0～5）V、（1～5）V可选

操作输出信号

I

直流电流（4～20）mA、（0～10）mA或（0～20）mA

R

继电器输出

Q

直流电流输出和继电器输出同时具备

报警点数量（注2）

T□

T0:无报警 T1～T2：1～2点报警

外供电源

B0

无外供电源

B1

外供 24V DC

B2

外供 12V DC

B3

外供精密电压源

B4

外供精密恒流源

B5

其它

通讯接口

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

开关量输入控制

D0

无开关量输入控制

D1

有无开关量输入控制

手/自动状态输出

K0

无输出

K1

有输出

跟踪/变送输出

G0

无输出

G1

直流电流（4～20）mA、（0～10）mA、（0～20）mA可选

G2

直流电压（0～5）V、（1～5）V可选

仪表电源

V0

100V AC～240V AC

V1

10V DC～36V DC
