XSHC经济型操作器 阀门操作器

产品特点：

■ XSHC是只具备操作输出功能的阀门操作器，有电流输出和继电器输出两种类型。
■ 电流输出型适合接受4~20mA信号的阀门，操作器输出4~20mA信号，对应阀门0~满度开度。
■ 继电器输出型适合无伺服放大器的、通过正转、反转直接控制开度的阀门。
通过面板操作给定所需的开度，仪表测量阀位的电位器信号，自动控制正、反转将阀门开度控制到给定值。
■ 操作输出上、下限限幅功能。
■ 可选配通讯接口。
■ 可选配4~20mA跟踪输出（反映阀门开度）。

XSH系列 操作类仪表

① 适合与各类调节阀门、PLC配接，实现控制功能的手动/自动双向无扰动切换；
② 测量、反馈和调节输入两路输入信号，正/反转控制输出或直流电流输出；
③ 基本误差低于±0.2%FS；

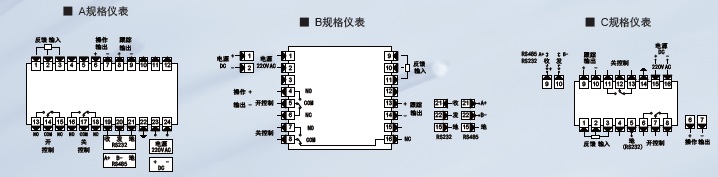

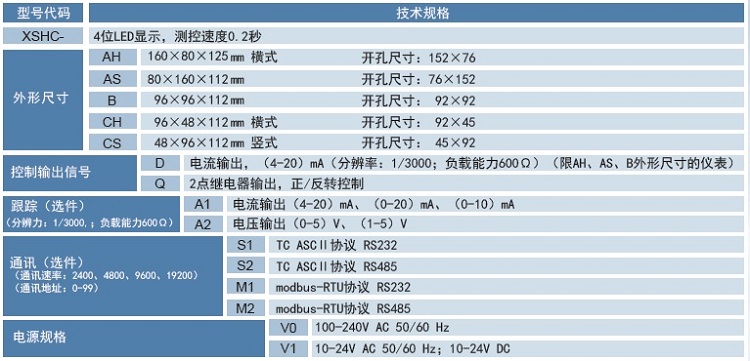

内容

代码说明

XSH/

2路输入，控制输出，双显带光柱（仅限于80×160）

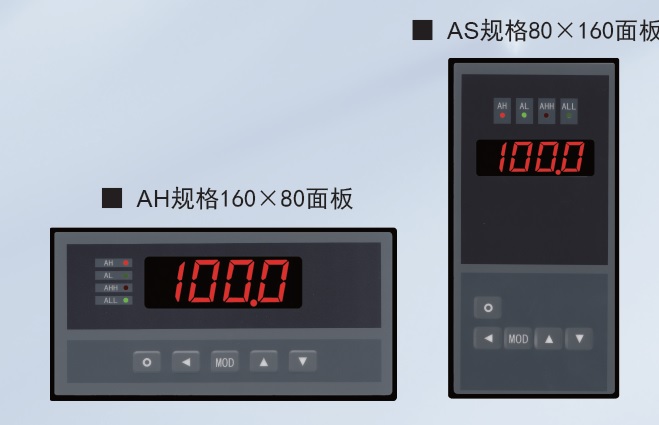

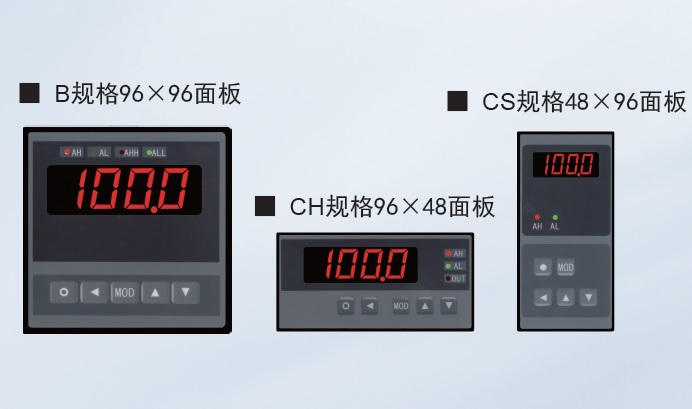

外形尺寸

A

160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)

B

96（W）×96（H）×112（L）

面板形式

H

横式无光柱

S

竖式带光柱

F

方型无光柱

测量/反馈输入信号（注1）

E

热电偶输入，K、E、T、S分度可选择

R

热电阻输入，Pt100

I

直流电流输入，4mA～20mA、0mA～10mA、0mA～20mA

V

直流电压输入，1V～5V、0V～5V可选择

W

500Ω～5kΩ电位器

调节输入信号

I

直流电流（4～20）mA、（0～10）mA或（0～20）mA 可选

V

直流电压（0～5）V、（1～5）V可选

操作输出信号

I

直流电流（4～20）mA、（0～10）mA或（0～20）mA

R

继电器输出

Q

直流电流输出和继电器输出同时具备

报警点数量（注2）

T□

T0:无报警 T1～T2：1～2点报警

外供电源

B0

无外供电源

B1

外供 24V DC

B2

外供 12V DC

B3

外供精密电压源

B4

外供精密恒流源

B5

其它

通讯接口

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

开关量输入控制

D0

无开关量输入控制

D1

有无开关量输入控制

手/自动状态输出

K0

无输出

K1

有输出

跟踪/变送输出

G0

无输出

G1

直流电流（4～20）mA、（0～10）mA、（0～20）mA可选

G2

直流电压（0～5）V、（1～5）V可选

仪表电源

V0

100V AC～240V AC

V1

10V DC～36V DC
