XSJB 温压补偿流量积算仪
■ 具备流量、温度、压力三个测量通道，实现气体和蒸汽的流量测量和累积。
■ 可显示累积流量，补偿运算前的瞬时流量，补偿运算后的瞬时流量以及温度和压力。
■ 输入信号的测量精度为0.2级，测量控制速度0.6秒。
■ 可选配停电记录功能。
■ 可选配2点报警输出，用于瞬时流量或温度、压力的报警。
■ 可选配通讯，打印及一路变送输出功能。

XSJB系列热能积算仪
① 根据水的温差和流量计算热能；
② 温度（热电阻、热电偶）、流量（电流、电压、脉冲）输入，基本误差优于±0.2%F·S；
③ 可显示瞬时流量、进水及出水温度、热能；
④ 其他同XSJB补偿积算仪

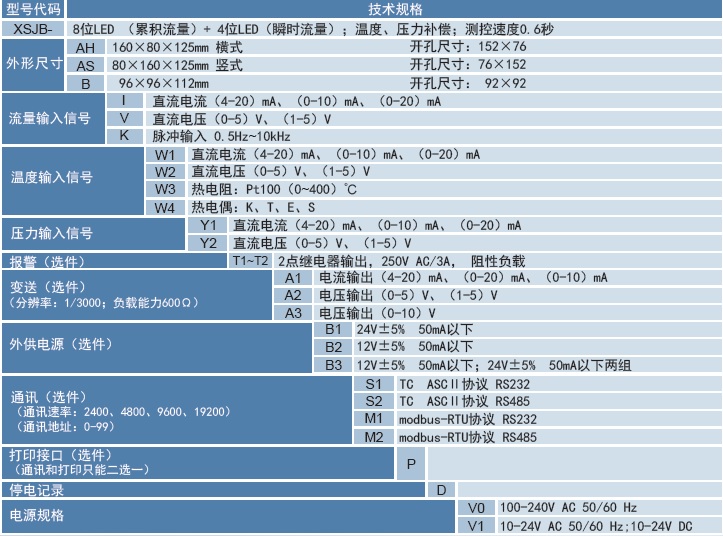

内容

代码及说明

XSJB/

双显示，外供变送器电源

外型尺寸

A—

横式160×80×125或竖式80×160×125

B—

96×96×112

面板形式

H

横式

S

竖式

F

方形

报警点数量

T□

T0:无报警 T1～T2：1～2点报警

变送输出

A0

无输出

A1

电流输出(4～20）mA、（0～10）mA或（0～20）mA

A2

电压输出(0～5）V、（1～5）V

A3

电压输出(0～10）V

A4

其它输出

外供电源

B0

无外供电源

B1

外供 24V DC，误差小于±5%，50mA

B2

外供 24V DC 、12V DC两组电源

B3

其它

通讯接口（注1）

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

打印功能（带硬件时钟）（注1）

P

打印接口

P1

一体化打印（需定制）

停电记录功能

D

D表示带停电记录功能，不带可省略

仪表电源

V0

100V AC～240 V AC

V1

10V DC ～36V DC

流量输入信号（注2）

L1

直流电流

L2

直流电压

L3

脉冲

温度输入信号（注2）

W1

直流电流

W2

直流电压

W3

热电阻

W4

热电偶

Modbus通讯协议选项

-M

注：1、通讯和打印不能同时选择；
2、标准范围输入信号：

XSJB系列温度、压力补偿积算仪
① 适合需要温度、压力补偿的过热蒸汽、饱和蒸汽、一般气体的流量测量和积算；
② 温度、压力、流量（电流、电压、脉冲）输入，基本误差优于±0.2%F·S；
③ 可显示累积量、补偿后瞬时流量、密度、温度、压力和补偿前瞬时流量
④ 变送输出：独立供电，全隔离。10位D/A、误差小于±0.5%或12位D/A、误差小于±0.2%。

注：1、通讯和打印不能同时选择
2、标准范围输入信号：
