XSM 系列转速测控仪

产品特点

• 可配接各种光电开关，接近开关，磁电式传感器，旋转编码器
• 以测量输入信号的频率为基础，配合仪表可设置的参数，用于转速、线速、频率等测量
• 测量频率范围0.3Hz~25kHz。小于0.3Hz时按0处理
• 频率测量基本误差：
  • 0.300~45.000Hz 范围时，小于0.01Hz
  • 45.00~450.00Hz 范围时，小于0.02Hz
  • 450.0~4500.0Hz 范围时，小于0.2Hz
  • 4500~25000Hz 范围时，小于2Hz
• 测量控制周期：0.5秒（信号频率>3Hz 时）
• 显示范围：-19999~45000，小数点位置可设定
• 可选配1-4点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、偏差基本值五种基本报警方式和与五种基本报警方式对应的五种待机报警方式
• （待机报警方式：指仪表通电时即使处于报警区域也不报警，当测量值进入不报警区域后建立待机条件，此后正常报警）
• 2种可选配的外供电源
• 可选配通讯、变送和打印功能

XSM转速、线速、频率测量控制仪

• 配接各类接近开关、编码器或各类脉冲信号。测量转速、频率、线速，测量频率范围0.1Hz～25kHz，基本误差±0.01%
• 5位LED显示
• 变送输出：独立供电，全隔离。10位D/A，误差小于±0.5%，或12位D/A，误差小于±0.2%

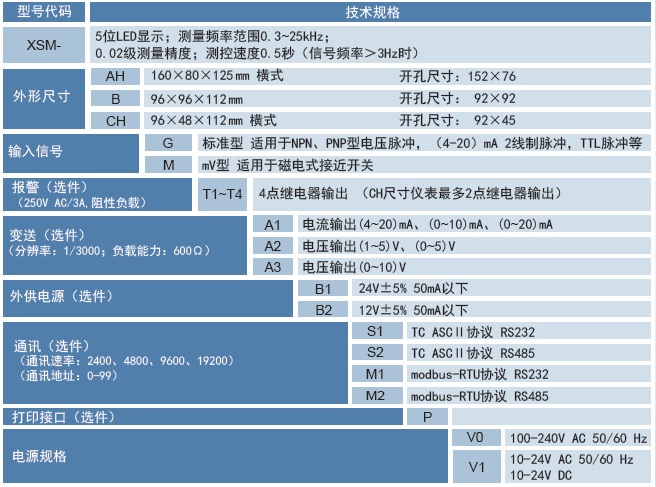

型号规格说明

注：1、LED显示颜色可按订货需求

2、C型仪表限制为2点；A、B型仪表限制为4点

3、外供电源正负15V（电源模块YAD10-15-N），针对扭矩仪，订货需注明（外供选型为B3）

4、打印不能和通信接口同时存在

XSM7系列电厂专用转速表

• 配接PT或脉冲信号，测量发电机组转速，0.1V~250V AC输入
• 转速、百分比转速，双5位LED显示，基本误差±0.05%
• 过速、故障、峰值、断线等10点报警输出

变送输出标准信号

• 电流输出：4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。负载能力大于600Ω
• 电压输出：1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明
