XSN系列 智能计数器
■ 可配接各类光电开关，接近开关，光栅尺，增量式旋转编码器等脉冲输出的传感器，用于实现计数；测量位移、长度；测量角度。
■ 单相脉冲或双相正交脉冲输入，计数频率10kHz。
■ 0.0001~45.000 宽范围可设置计数比率。
■ 2点预置输出。2种输出方式，可设置延时恢复和自动清零功能。可以实现范围报警和自动定量（定长）控制。
■ 3点开关量输入，可以实现清零，加/减计数，显示锁定的外部控制。

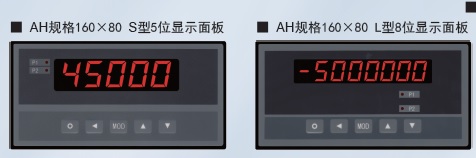

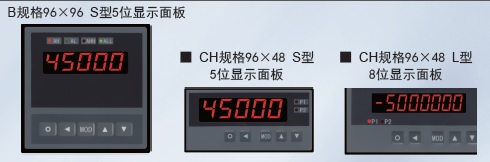

■ 7位显示和5位显示2种可选择形式：
7位显示：显示范围-9999999~9999999
5位显示：显示范围-19999~45000
5位显示的仪表，可以选配变送输出功能及多计数比率功能。（多计数比率功能常用于多层卷缆的长度测量）
■ 通讯，打印功能。
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
XSN系列 智能计数器
① 单相或双相正交脉冲输入，计数频率10kHz；
② 8位或5位LED显示，可设置宽范围计数比率0.0001～45.000
|

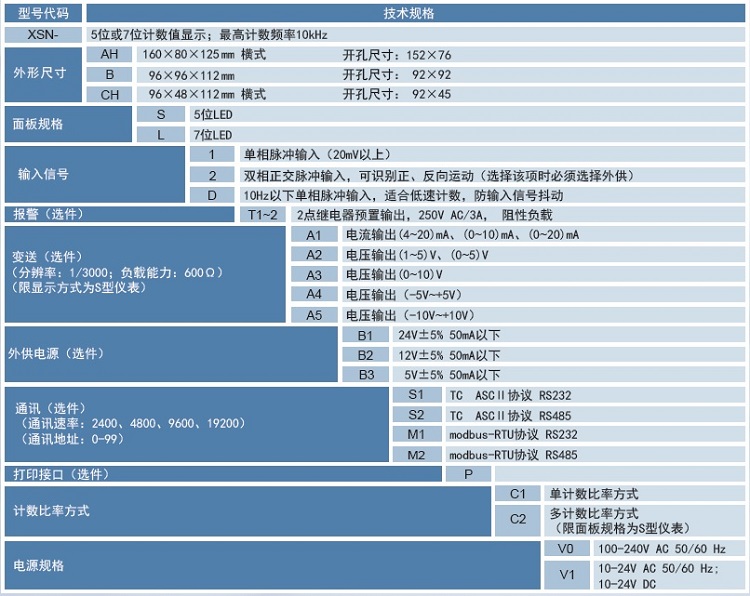

内容
|
代码说明
|
|
XSN/
|
单路脉冲输入，外供传感器电源（≥50mA）
|
|
外形
尺寸
|
A
|
160(W)×80(H)×125(L)
|
|
B
|
96(W)×96(H)×112(L) （显示方式只能选择S）
|
|
C
|
96(W)×48(H)×112(L)
|
|

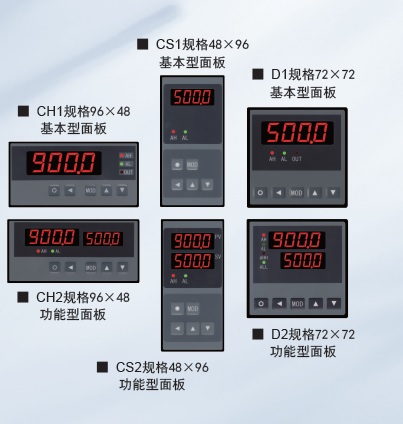

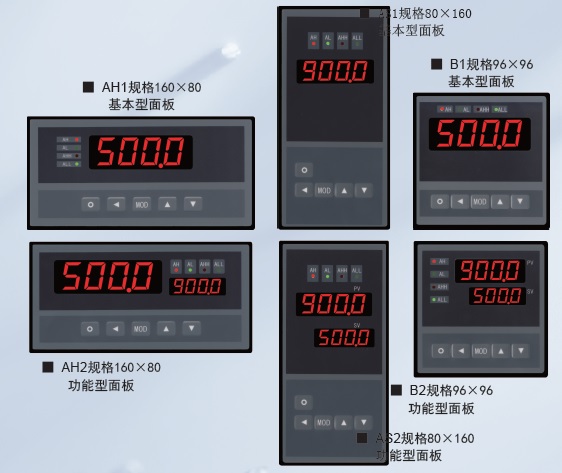

面板形式
|
H
|
横式
|
|
F
|
方形
|
|
显示方式
|
S
|
5位显示，显示范围-19999～45000
|
|
L
|
7位显示，显示范围-9999999～9999999
|
|
输入类型
|
1
|
单脉冲输入
|
|
2
|
双相正交脉冲输入，可识别正、反向运动（选择该项时必须选择外供）
|
|
D
|
10Hz以下单输入，适合低速计数，防输入信号抖动
|
|
预约输出功能
|
T0
|
无预置输出
|
|
T1
|
1点预置输出
|
|
T2
|
2点预置输出
|
|
外部控制功能
|
K0
|
无外部控制功能
|
|
K1
|
外部控制回零
|
|
K2
|
外部控制回零，加/减
|
|
K3
|
外部控制回零，加/减，锁定
|
|
外供传感器电源
|
B0
|
无外供电源
|
|
B1
|
外供 24V DC，误差小于±5%，50mA
|
|
B2
|
外供 12V DC，误差小于±5%，50mA
|
|
B3
|
外供5V DC
|
|
B4
|
其它
|
|
通讯接口（注1）
|
S0
|
无通讯接口
|
|
S1
|
RS-232接口
|
|
S2
|
RS-485接口
|
|
打印单元接口（限A、B型仪表）
|
P
|
打印接口
|
|
P1
|
打印一体化(需定制)
|
|
变送输出
(仅限于显示方式为S的仪表)
|
A0
|
无变送输出功能
|
|
A1
|
电流输出(4～20）mA、（0～10）mA或（0～20）mA
|
|
A2
|
电压输出(0～5）V、（1～5）V
|
|
A3
|
电压输出(0～10）V
|
|
A4
|
其它输出
|
|
计数比率方式
|
C1
|
单计数比率方式
|
|
C2
|
多计数比率方式（限显示方式为S仪表）
|
|
仪表电源
|
V0
|
100V AC～240V AC
|
|
V1
|
10V DC～36V DC
|
|
非标准功能
|
N
|
N表示非标功能
|
|
Modbus通讯协议选项
|
-M
|
|
注：1、通讯和打印不能同时存在；
