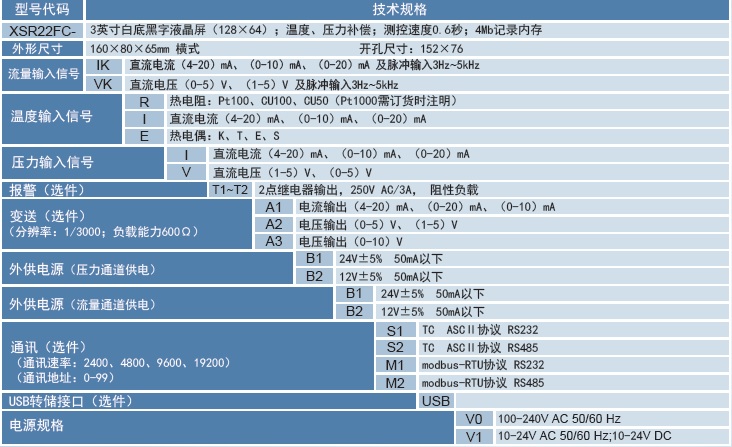

XSR22FC 温压补偿流量积算仪
■ 适用于需要温度、压力补偿运算的应用。
■ 128×64点阵液晶屏显示，铝合金外壳。
■ 同时具备电流（电压）流量输入通道和脉冲量输入通道。适应各种流量变送器，传感器。
■ 标配2路独立的外供电源，分别用压力（温度）和流量变送器供电。
■ 汉字显示方式，方便的设置引导方式。简化参数设置过程。
■ 记录瞬时流量，温度、压力的历史数据（曲线），并可查询。
■ 3年内每年，每月，每日累积流量记录及查询。
■ 停电信息记录及查询。
■ 自动屏保功能。
■ 输入信号测量精度0.2级，测控速度0.6秒。
■ 可选配USB接口，实现记录数据转储。
■ 可选配2点报警输出，实现各测量值的报警和累积量的预置输出。
■ 可选配1路变送输出，可针对各测量值。
■ 可选配通讯接口。

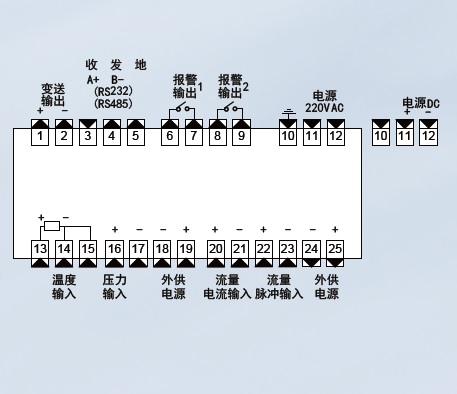

.jpg)
.jpg)
XSR20FC 系列补偿流量积算记录仪
| 内容 |
代码及说明 |
| XSR20FC/ |
4M 记录内存 , 实时钟 |
| 外形尺寸 |
A — |
160(W) × 80(H) × 115L ) |
| 面板形式 |
H |
横式 |
| 流量输入信号（注 1 ） |
I |
电流：（ 4 ～ 20 ） mADC 、（ 0 ～ 10 ） mADC 或（ 0 ～ 20 ） mADC |
| V |
电压：（ 0 ～ 5 ） V DC 、（ 1 ～ 5 ） V DC |
| M |
mV( 订货注明量程范围 ) |
| K |
脉冲 |
| 温度输入信号 |
R |
热电阻 PT100 、 Cu100 、 Cu50 、 BA1 、 BA2 、 G53 |
|
| 压力输入信号（没有则不填） |
I |
直流电流（ 4-20mA 、 0-10mA 、 0-20mA ） |
| V |
直流电压（ 1-5V 、 0-5V ） |
| M |
直流毫伏（订货注明量程范围） |
| 报警点数量 |
T |
T0 ～ T2 ：表示无报警点到 2 点报警 |
| 变送输出 |
A0 |
无变送输出 |
| A1 |
电流输出（ 4-20mA 、 0-10mA 、 0-20mA ） |
| A2 |
电压输出（ 1-5V 、 0-5V ） |
| A3 |
电压输出（ 0-10V ） |
| A4 |
其他输出 |
| 外供电源（多可选择 2 组外供电源分别用于压力、流量通道供电，订货需注明） |
B0 |
无外供电源 |
| B1 |
外供 24VDC ，误差小于± 5% ， 50mA |
| B2 |
外供 12VDC ，误差小于± 5% ， 50mA |
| 通讯接口 |
S0 |
无通讯接口 |
| S1 |
RS232 接口 |
| S2 |
RS485 接口 |
| 仪表电源 |
V0 |
100V AC ～ 240V AC |
| V1 |
10V DC ～ 36V DC |
| USB 转储接口 |
USB |
选此功能，必须配 U 盘 |
|
| 液晶屏颜色 |
W |
白底黑字 |
| 非标准功能 |
N |
|
| Modbus 通讯协议选项 |
-M |
|
注： 1 、流量 4-20mA 和脉冲同时存在。
2 、第二变送或第四输入时须询问研发部端子安排。
XSR10F系列流量积算记录仪
① 采用128×64点阵液晶屏，汉字菜单，记录和曲线显示功能 ；② 基本性能同XSJ
| 内容 |
代码及说明 |
| XSR10F/ |
4M记录内存，实时钟 |
| 外形尺寸 |
A-H |
160(W)×80(H)×150(L) |
输入信号类型
（注1） |
I |
直流电流（4-20mA、0-10mA、0-20mA） |
| V |
直流电压（1-5V、0-5V） |
| M |
直流毫伏（订货注明量程范围） |
| K |
脉冲输入 |
| 报警点数量 |
T□ |
T0：无报警输出 T1～T4：1～4点报警 |
| 变送输出 |
A0 |
无变送输出 |
| A1 |
电流输出（4-20mA、0-10mA、0-20mA） |
| A2 |
电压输出（1-5V、0-5V） |
| A3 |
电压输出（0-10V） |
| A4 |
其他输出 |
| 外供电源（多可同时选择两组外供电源，订货需注明）（注2、3） |
B0 |
无外供电源 |
| B1 |
外供24VDC，误差小于±5%，50mA |
| B2 |
外供12VDC，误差小于±5%，50mA |
| B3 |
外供精密电压源，误差小于±0.2%，40mA |
| B4 |
外供精密电流源，误差小于±0.2%，0.1-10mA |
| B5 |
其它 |
| 通讯接口 |
S0 |
无通讯接口 |
| S1 |
RS232接口 |
| S2 |
RS485接口 |
| 仪表电源(注4) |
V0 |
100V AC～240 V AC |
| V1 |
10V DC ～36V DC |
| 打印 |
P |
打印接口 |
| USB转储接口 |
USB |
选此项功能时，必须选配U盘，U盘价格为100元，无折扣 |
|
| 累积量脉冲输出 |
O |
不带脉冲输出功能可省略 |
| 液晶屏颜色 |
B |
蓝底白字 |
| Y |
黄底黑字 |
| 非标准功能 |
N |
非标功能 |
注：1、标准信号及量程列表
| 输入信号类型 |
量程范围 |
输入信号类型 |
量程范围 |
| 电压 |
0～5VDC |
-1999～9999 |
电流 |
4～20mA |
-1999～9999 |
| 1～5VDC |
0～10mA |
| 0～10VDC |
0～20mA |
| 热电阻 |
Pt100 |
-200.0～500.0℃ |
热电偶 |
K |
-100～1300℃ |
| Cu100 |
-50.0～150.0℃ |
S |
0～1700℃ |
| Cu50 |
-50.0～150.0℃ |
R |
0～1700℃ |
| BA1 |
-200.0～650.0℃ |
B |
500～1800℃ |
| BA2 |
-200.0～500.0℃ |
E |
-100～800℃ |
| G53 |
-50.0～150.0℃ |
J |
-100～1100℃ |
| |
|
T |
-100～400℃ |
2、同时订购外供功能时需咨询端子安排；
3、带外供功能，同时订第二变送或第四输入时，需咨询端子安排；
4、12VDC（订货前需确认，电源模块需备货）
XSR10FC系列补偿流量积算记录仪
| 内容 |
代码及说明 |
| XSR10FC/ |
4M记录内存，实时钟 |
| 外形尺寸 |
A-H |
160(W)×80(H)×150(L)
|
| 流量输入信号（注1） |
I |
直流电流（4-20mA、0-10mA、0-20mA） |
| V |
直流电压（1-5V、0-5V） |
| M |
直流毫伏（订货注明量程范围） |
| K |
脉冲 |
| 温度输入信号（注1） |
E |
热电偶K、S、R、B、N、E、J、T |
| R |
热电阻PT100、Cu100、Cu50、BA1、BA2、G53 |
| I |
直流电流（4-20mA、0-10mA、0-20mA） |
| V |
直流电压（1-5V、0-5V） |
| M |
直流毫伏（订货注明量程范围） |
| 压力输入信号（注1） |
I |
直流电流（4-20mA、0-10mA、0-20mA） |
| V |
直流电压（1-5V、0-5V） |
| M |
直流毫伏（订货注明量程范围） |
| L |
远传压力表 |
| 报警点数量 |
T□ |
TO:无报警 T1～T2:1～2点报警 |
| 变送输出1（注2） |
A0 |
无变送输出1 |
| A1 |
电流输出（4-20mA、0-10mA、0-20mA） |
| A2 |
电压输出（1-5V、0-5V） |
| A3 |
电压输出（0-10V） |
| A4 |
其他输出 |
| 变送输出2（注2） |
A0 |
无变送输出2 |
| A1 |
电流输出（4-20mA、0-10mA、0-20mA） |
| A2 |
电压输出（1-5V、0-5V） |
| A3 |
电压输出（0-10V） |
| A4 |
其他输出 |
| 外供电源（注3） |
B0 |
无外供电源 |
| B1 |
外供24VDC，误差小于±5%，50mA |
| B2 |
外供12VDC，误差小于±5%，50mA |
| B3 |
外供精密电压源，误差小于±0.2%，40mA |
| B4 |
外供精密电流源，误差小于±0.2% |
| 通讯接口（独立供电，全隔离，2400～19.2K仪表地址0～99，应答延迟小于500us |
S0 |
无通讯接口 |
| S1 |
RS232接口 |
| S2 |
RS485接口 |
| 仪表电源 |
V0 |
100V AC～240V AC |
| V1 |
10V DC～36V DC |
| USB转储接口 |
USB |
选此功能必须配U盘 |
|
| 打印（不能选择第二路外供） |
P |
打印接口 |
| 液晶屏颜色 |
B |
蓝底白字 |
| Y |
黄底黑字 |
| 非标准功能 |
N |
|
| Modbus通讯协议选项 |
-M |
|
注：1、标准信号及量程列表
| 输入信号类型 |
量程范围 |
输入信号类型 |
量程范围 |
| 电压 |
0～5VDC |
-1999～9999 |
电流 |
4～20mA |
-1999～9999 |
| 1～5VDC |
0～10mA |
| 0～10VDC |
0～20mA |
| 热电阻 |
Pt100 |
-200.0～500.0℃ |
热电偶 |
K |
-100～1300℃ |
| Cu100 |
-50.0～150.0℃ |
S |
0～1700℃ |
| Cu50 |
-50.0～150.0℃ |
R |
0～1700℃ |
| BA1 |
-200.0～650.0℃ |
B |
500～1800℃ |
| BA2 |
-200.0～500.0℃ |
E |
-100～800℃ |
| G53 |
-50.0～150.0℃ |
J |
-100～1100℃ |
| |
|
T |
-100～400℃ |
2、同时订外供功能时须询问研发部端子安排。
3、多可同时选两组外供电源，订货时需注明，同时订第二变送或第四输入时须询问研发部端子安排
