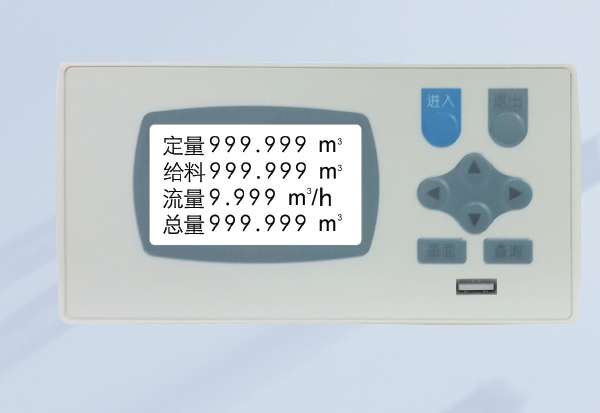

XSR23液晶定量控制仪
■ 配接各种脉冲输出的流量传感器，用于流量定量控制，自动给料控制。
■ 128×64点阵液晶屏显示，铝合金外壳，汉字显示方式。
■ 3年累计量按年、月、日记录查询功能。
■ 发料次数计数功能。
■ 8次定量控制信息记录、查询功能。
■ 2点继电器输出。大阀、小阀二级控制或控制加瞬时流量下限报警（断料报警）。
■ 启动、急停、恢复面板按键和外部开关控制功能。
■ 手动启动定量控制和自动循环控制功能。
■ 定量控制测控速度：每秒10次。
■ 累积流量测量精度：±1个脉冲，瞬时流量精度0.2级。
■ 定量控制精度与流速及提前量设置相关。
■ 标配流量传感器电源。
■ 可选配通讯接口及瞬时流量变送输出。

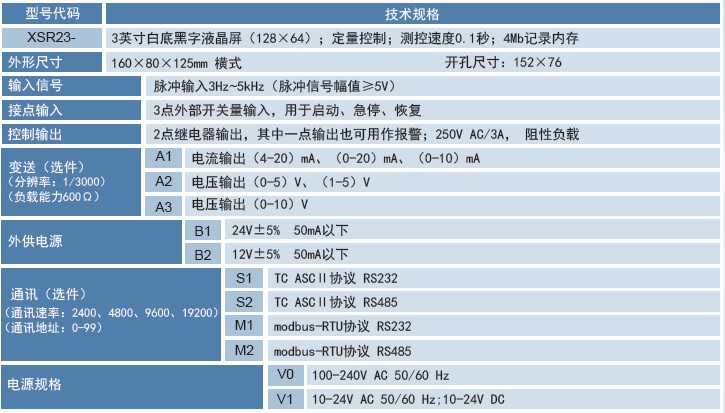

.jpg)

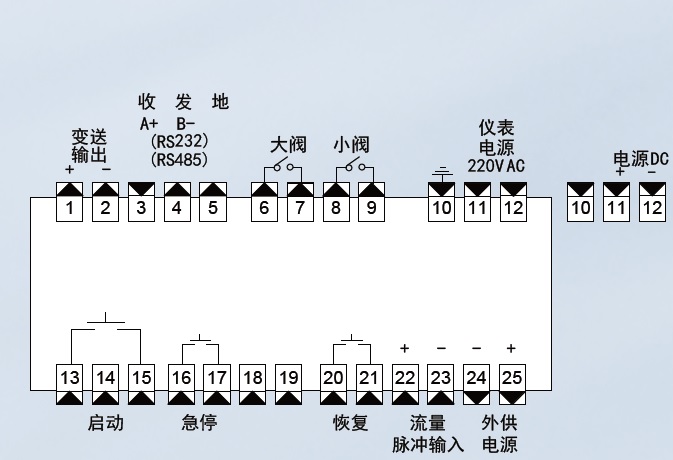

.jpg)
.jpg)
① 采用 128 × 64 点阵液晶屏，汉字菜单，记录和曲线显示功能 ；② 基本性能同 XSJ
| 内容 |
代码及说明 |
| XSR 10F / |
4M 记录内存，实时钟 |
| 外形尺寸 |
A-H |
160(W) × 80(H) × 150(L) |
| 输入信号类型（注1） |
I |
直流电流（4-20mA、0-10mA、0-20mA） |
| V |
直流电压（1-5V、0-5V） |
| M |
直流毫伏（订货注明量程范围） |
| K |
脉冲输入 |
| 报警点数量 |
T □ |
T0：无报警输出 T1～T4：1～4点报警 |
| 变送输出 |
A0 |
无变送输出 |
| A1 |
电流输出（4-20mA、0-10mA、0-20mA） |
| A2 |
电压输出（1-5V、0-5V） |
| A3 |
电压输出（0-10V） |
| A4 |
其他输出 |
| 外供电源（多可同时选择两组外供电源，订货需注明）（注2、3） |
B0 |
无外供电源 |
| B1 |
外供24VDC，误差小于±5%，50mA |
| B2 |
外供12VDC，误差小于±5%，50mA |
| B3 |
外供精密电压源，误差小于±0.2%，40mA |
| B4 |
外供精密电流源，误差小于±0.2%，0.1-10mA |
| B5 |
其它 |
| 通讯接口 |
S0 |
无通讯接口 |
| S1 |
RS232接口 |
| S2 |
RS485接口 |
| 仪表电源 (注4) |
V0 |
100V AC～240 V AC |
| V1 |
10V DC～36V DC |
| 打印 |
P |
打印接口 |
| USB转储接口 |
USB |
选此项功能时，必须选配U盘，U盘价格为100元，无折扣 |
|
| 累积量脉冲输出 |
O |
不带脉冲输出功能可省略 |
| 液晶屏颜色 |
B |
蓝底白字 |
| Y |
黄底黑字 |
| 非标准功能 |
N |
非标功能 |
注：1、标准信号及量程列表
| 输入信号类型 |
量程范围 |
输入信号类型 |
量程范围 |
| 电压 |
0～5VDC |
-1999～9999 |
电流 |
4～20mA |
-1999～9999 |
| 1～5VDC |
0～10mA |
| 0～10VDC |
0～20mA |
| 热电阻 |
Pt100 |
-200.0～500.0℃ |
热电偶 |
K |
-100～1300℃ |
| Cu100 |
-50.0～150.0℃ |
S |
0～1700℃ |
| Cu50 |
-50.0～150.0℃ |
R |
0～1700℃ |
| BA1 |
-200.0～650.0℃ |
B |
500～1800℃ |
| BA2 |
-200.0～500.0℃ |
E |
-100～800℃ |
| G53 |
-50.0～150.0℃ |
J |
-100～1100℃ |
| |
|
T |
-100～400℃ |
2、同时订购外供功能时需咨询端子安排；
3、带外供功能，同时订第二变送或第四输入时，需咨询端子安排；
4、12VDC（订货前需确认，电源模块需备货）
XSR10FC系列补偿流量积算记录仪
| 内容 |
代码及说明 |
| XSR10FC/ |
4M记录内存，实时钟 |
| 外形尺寸 |
A-H |
160(W) × 80(H) × 150(L) |
| 流量输入信号（注1） |
I |
直流电流（4-20mA、0-10mA、0-20mA） |
| V |
直流电压（1-5V、0-5V） |
| M |
直流毫伏（订货注明量程范围） |
| K |
脉冲 |
| 温度输入信号（注1） |
E |
热电偶K、S、R、B、N、E、J、T |
| R |
热电阻PT100、Cu100、Cu50、BA1、BA2、G53 |
| I |
直流电流（4-20mA、0-10mA、0-20mA） |
| V |
直流电压（1-5V、0-5V） |
| M |
直流毫伏（订货注明量程范围） |
| 压力输入信号（注1） |
I |
直流电流（4-20mA、0-10mA、0-20mA） |
| V |
直流电压（1-5V、0-5V） |
| M |
直流毫伏（订货注明量程范围） |
| L |
远传压力表 |
| 报警点数量 |
T □ |
TO: 无报警 T1～T2:1～2点报警 |
| 变送输出1（注2） |
A0 |
无变送输出1 |
| A1 |
电流输出（4-20mA、0-10mA、0-20mA） |
| A2 |
电压输出（1-5V、0-5V） |
| A3 |
电压输出（0-10V） |
| A4 |
其他输出 |
| 变送输出2（注2） |
A0 |
无变送输出2 |
| A1 |
电流输出（4-20mA、0-10mA、0-20mA） |
| A2 |
电压输出（1-5V、0-5V） |
| A3 |
电压输出（0-10V） |
| A4 |
其他输出 |
| 外供电源（注3） |
B0 |
无外供电源 |
| B1 |
外供24VDC，误差小于±5%，50mA |
| B2 |
外供12VDC，误差小于±5%，50mA |
| B3 |
外供精密电压源，误差小于±0.2%，40mA |
| B4 |
外供精密电流源，误差小于±0.2% |
| 通讯接口（独立供电，全隔离，2400～19.2K仪表地址0～99，应答延迟小于500us |
S0 |
无通讯接口 |
| S1 |
RS232接口 |
| S2 |
RS485接口 |
| 仪表电源 |
V0 |
100V AC～240V AC |
| V1 |
10V DC～36V DC |
| USB转储接口 |
USB |
选此功能必须配U盘 |
|
| 打印（不能选择第二路外供） |
P |
打印接口 |
| 液晶屏颜色 |
B |
蓝底白字 |
| Y |
黄底黑字 |
| 非标准功能 |
N |
|
| Modbus通讯协议选项 |
-M |
|
注：1、标准信号及量程列表
| 输入信号类型 |
量程范围 |
输入信号类型 |
量程范围 |
| 电压 |
0～5VDC |
-1999～9999 |
电流 |
4～20mA |
-1999～9999 |
| 1～5VDC |
0～10mA |
| 0～10VDC |
0～20mA |
| 热电阻 |
Pt100 |
-200.0～500.0℃ |
热电偶 |
K |
-100～1300℃ |
| Cu100 |
-50.0～150.0℃ |
S |
0～1700℃ |
| Cu50 |
-50.0～150.0℃ |
R |
0～1700℃ |
| BA1 |
-200.0～650.0℃ |
B |
500～1800℃ |
| BA2 |
-200.0～500.0℃ |
E |
-100～800℃ |
| G53 |
-50.0～150.0℃ |
J |
-100～1100℃ |
| |
|
T |
-100～400℃ |
2、同时订外供功能时须询问研发部端子安排。
3、多可同时选两组外供电源，订货时需注明，同时订第二变送或第四输入时须询问研发部端子安排。
XSR20FC系列补偿流量积算记录仪
| 内容 |
代码及说明 |
| XSR20FC/ |
4M记录内存,实时钟 |
| 外形尺寸 |
A— |
160(W) × 80(H) × 115L ) |
| 面板形式 |
H |
横式 |
| 流量输入信号（注1） |
I |
电流：（4～20）mADC、（0～10）mADC或（0～20）mADC |
| V |
电压：（0～5）V DC、（1～5）V DC |
| M |
mV(订货注明量程范围) |
| K |
脉冲 |
| 温度输入信号 |
R |
热电阻PT100、Cu100、Cu50、BA1、BA2、G53 |
|
| 压力输入信号（没有则不填） |
I |
直流电流（4-20mA、0-10mA、0-20mA） |
| V |
直流电压（1-5V、0-5V） |
| M |
直流毫伏（订货注明量程范围） |
| 报警点数量 |
T |
T0～T2：表示无报警点到2点报警 |
| 变送输出 |
A0 |
无变送输出 |
| A1 |
电流输出（4-20mA、0-10mA、0-20mA） |
| A2 |
电压输出（1-5V、0-5V） |
| A3 |
电压输出（0-10V） |
| A4 |
其他输出 |
| 外供电源（多可选择2组外供电源分别用于压力、流量通道供电，订货需注明） |
B0 |
无外供电源 |
| B1 |
外供24VDC，误差小于±5%，50mA |
| B2 |
外供12VDC，误差小于±5%，50mA |
| 通讯接口 |
S0 |
无通讯接口 |
| S1 |
RS232接口 |
| S2 |
RS485接口 |
| 仪表电源 |
V0 |
100V AC～240V AC |
| V1 |
10V DC～36V DC |
| USB转储接口 |
USB |
选此功能，必须配U盘 |
|
| 液晶屏颜色 |
W |
白底黑字 |
| 非标准功能 |
N |
|
| Modbus通讯协议选项 |
-M |
|
注：1、流量4-20mA和脉冲同时存在。
2、第二变送或第四输入时须询问研发部端子安排。
