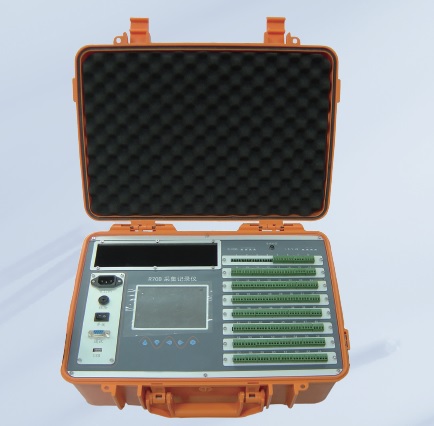

XSR70B液晶无纸记录仪 24通道 便携式机箱、5英寸320×234分辨率
■ 便携式机箱、5英寸320×234分辨率 TFT彩色液晶屏
■ 0.05级精度，测控周期每通道0.2秒，巡回检测方式
■ 8~64通道输入
■ 内存64MB
.jpg)
.jpg)
.jpg)
XSR30 、 XSR70 无纸记录仪
① 蓝色或彩色 5 英寸 液晶屏；
② 全隔离.输入，无需跳线器通过按键输入选择。直流电流：（ 4 ～ 20 ） mA ，（ 0 ～ 10 ） mA ，（ 0 ～ 20 ） mA ；直流电压：（ 1 ～ 5 ） V ，（ 0 ～ 5 ） V ；热电阻： Pt100 ， Cu100 ， Cu50 ， BA1 ， BA2 ， G53 ；热电偶： K ， S ， R ， B ， N ， E ， J ， T ；及远传压力表。（其它输入信号或分度号需在订货时注明）；
③ 1 ～ 16 通道.输入，基本误差± 0.2% 、 16 位 A/D 转换器
④ 64MB 记录内存， 0.1 秒～ 60 分记录间隔；
⑤ U 盘转贮接口；
⑥ 外形尺寸： 144 × 144 × 262
|
内容
|
代码说明
|
|
XSR30/
|
5 寸蓝色 LCD 1 路输入带外供 24VDC
|
|
XSR70/
|
5 寸彩色 TFT LCD 1 路输入带外供 24VDC
|
|
通道数
|
□□
|
1 － 16 通道
|
|
输出继电器
|
T □□
|
0 ～ 12 点
|
|
变送输出
|
A □
|
0 ～ 8 路
|
|
通讯接口（注 1 ）
|
S0
|
无
|
|
S1
|
RS-232 接口
|
|
S2
|
RS-485 接口
|
|
USB 转储接口
|
USB
|
选此项功能时，必须选配 U 盘， U 盘价格为 100 元，无折扣
|
|
|
PID （注 2 ）
|
PID
|
PID 控制接口，不带可省略
|
|
PID 路数（注 3 ）
|
M
|
继电器控制输出
|
|
I
|
4-20MA 控制输出
|
|
补偿积算（限 4 路）
|
BC
|
不带可省略
|
|
累积 （限模拟量流量信号，全输入）
|
LJ
|
不带可省略
|
|
分体打印接口
|
P
|
打印接口
|
|
仪表电源
|
V0
|
160V AC ～ 240V AC
|
|
V1
|
24V DC
|
|
非标准功能
|
N
|
N 表示非标功能
|
|
Modbus 通讯协议选项
|
-M
|
|
注： 1 、同时选配打印和通讯时，打印和通讯不能同时工作。
2 、流量补偿积算功能和 PID 功能不能同时选择。
3 、 PID 路数高限 4 路， M 和 I 不能同时选择，下单时有几路写几路。订货时请说明订购路数和输出类型。
XSR 70 A 系列彩色巡检记录仪
① 彩色 TFT 5 英寸 320 × 234 分辨力液晶屏；② 巡检速度 0.1 秒 / 通道
|
内容
|
代码说明
|
|
XSR 70A /
|
8 通道、 2 点公用组态报警
|
|
外形尺寸
|
Y1
|
台式， 318(W) × 125(H) × 300(L)
|
| |
Y2
|
盘装， 318(W) × 125(H) × 300(L)
|
|
通道数
|
□ □
|
多 64 通道，超过 8 通道每增加 1 通道
|
|
输入信号
（订货需注明）
|
R
|
通道均为热电阻
|
|
E
|
通道均为热电偶
|
|
B
|
通道均为 4 ～ 20mA 或 1 ～ 5V 等电流、电压信号
|
|
X
|
输入为热电阻、热电偶混用
|
|
L
|
输入为热电阻、热电偶、电流、电压信号混用，需在订货时明确
|
|
通讯接口
|
S0
|
无
|
|
S1
|
RS-232 接口
|
|
S2
|
RS-485 接口
|
|
仪表电源
|
V0
|
160V AC ～ 240V AC
|
|
USB 转储
|
USB
|
选此项功能时，必须选配 U 盘， U 盘价格为 100 元，无折扣
|
|
|
非标准功能
|
N
|
N 表示非标功能
|

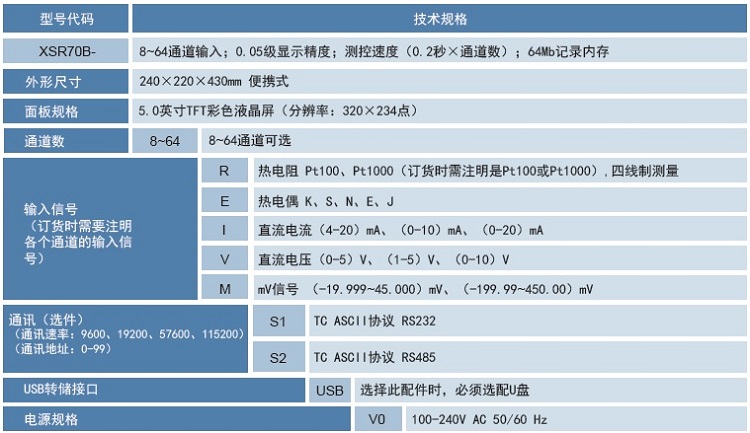

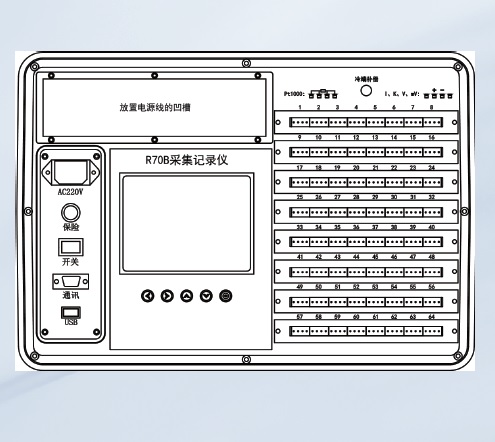

XSR70 B 系列高精度液晶巡检记录仪
① 彩色 TFT 5 英寸 320 × 234 分辨力液晶屏 ；
② 8 ～ 64 通道输入，基本误差± 0.05% F S 。；
③ 输入信号：铂电阻、热电偶、直流电压、直流电流、 mV 信号；
④ 64MB 记录内存， 1 秒～ 60 分记录间隔；
⑤ 其它技术说明详见 XSLE 系列高精度巡检仪
|
内容
|
代码说明
|
|
XSR70B/
|
8 通道
|
|
外形尺寸
|
D －
|
240(W) × 220(H) × 430(L) ， 便携式
|
|
通道数
|
□ □
|
多 64 通道，超过 8 通道每增加 1 通道
|
|
输入信号
（需在订货时明确）
（注 1 ）
|
R
|
4 线制， Pt100 、 Pt1000
|
|
E
|
通道均为热电偶
|
|
B
|
通道均为 4 ～ 20mA 或 1 ～ 5V 等电流、电压信号
|
|
X
|
输入为（ 4 线制， Pt100 、 Pt1000 ）热电阻、热电偶混用
|
|
L
|
输入为（ 4 线制， Pt100 、 Pt1000 ）热电阻、热电偶、电流、电压信号混用
|
|
通讯接口
|
S0
|
无
|
|
S1
|
RS-232 接口
|
|
S2
|
RS-485 接口
|
|
仪表电源
|
V0
|
160V AC ～ 240V AC
|
|
USB 转储
|
USB
|
选此项功能时，必须选配 U 盘， U 盘价格为 100 元，无折扣
|
|
|
非标准功能
|
N
|
N 表示非标功能
|
XSR10R 系列无纸记录仪
① 采用 128 × 64 点阵液晶屏。汉字菜单，记录和曲线显示功能 ；
② 基本误差优于± 0.2%F S 。 16 位 A/D 转换器。测控周期 0.2 秒，可提高到 0.1 秒。 8 段折线功能；
③ 抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到 III 级 ；
④ 输入信号包括热电阻，热电偶，直流电流，直流电压，远传压力表等
|
内容
|
代码及说明
|
|
XSR10R/
|
4M 记录内存，实时钟
|
|
外形尺寸
|
A-H
|
160(W) × 80(H) × 150(L)
|
|
通道数
|
1
|
单通道输入
|
|
2
|
2 通道输入
|
|
3
|
3 通道输入（只能选择 2 点报警）
|
|
4
|
4 通道输入（只能选择 2 点报警）
|
|
顺序表示第 1 、 2 、 3 、 4 通道的输入信号（其它输入信号，订货时说明）
（注 1 ）
|
E
|
E
|
E
|
E
|
热电偶 K 、 S 、 R 、 B 、 N 、 E 、 J 、 T
|
|
R
|
R
|
R
|
R
|
热电阻 PT100 、 Cu100 、 Cu50 、 BA1 、 BA2 、 G53
|
|
I
|
I
|
I
|
I
|
直流电流（ 4-20mA 、 0-10mA 、 0-20mA ）
|
|
V
|
V
|
V
|
V
|
直流电压（ 1-5V 、 0-5V ）
|
|
M
|
M
|
M
|
M
|
直流毫伏（订货注明量程范围）
|
|
L
|
L
|
L
|
L
|
远传压力表
|
|
报警点数量
|
T0
|
无报警输出
|
|
T1
|
1 点报警输出
|
|
T2
|
2 点报警输出
|
|
T3
|
3 点报警输出（只能选择两路输入）
|
|
T4
|
4 点报警输出（只能选择两路输入）
|
|
变送输出 1 （注 2 ）
|
A0
|
无变送输出 1
|
|
A1
|
电流输出（ 4-20mA 、 0-10mA 、 0-20mA ）
|
|
A2
|
电压输出（ 1-5V 、 0-5V ）
|
|
A3
|
电压输出（ 0-10V ）
|
|
A4
|
其他输出
|
|
变送输出 2 （注 2 ）
|
A0
|
无变送输出 2
|
|
A1
|
电流输出（ 4-20mA 、 0-10mA 、 0-20mA ）
|
|
A2
|
电压输出（ 1-5V 、 0-5V ）
|
|
A3
|
电压输出（ 0-10V ）
|
|
A4
|
其他输出
|
|
外供电源（注 3 ）
|
B0
|
无外供电源
|
|
B1
|
外供 24VDC ，误差小于± 5% ， 50mA
|
|
B2
|
外供 12VDC ，误差小于± 5% ， 50mA
|
|
B3
|
外供精密电压源，误差小于± 0.2% ， 40mA
|
|
B4
|
外供精密电流源，误差小于± 0.2% ， 0.1-10mA
|
|
通讯接口
|
S0
|
无通讯接口
|
|
S1
|
RS232 接口
|
|
S2
|
RS485 接口
|
|
仪表电源
|
V0
|
100V AC ～ 240V AC
|
|
V1
|
10V DC ～ 36V DC
|
|
USB 转储接口
|
USB
|
选此项功能时，必须选配 U 盘， U 盘价格为 100 元，无折扣
|
|
|
打印（不能选择第二路外供）
|
P
|
打印接口
|
|
液晶屏颜色
|
B
|
蓝底白字
|
|
Y
|
黄底黑字
|
|
非标功能
|
N
|
表示非标功能
|
|
Modbus 通讯协议选项
|
-M
|
|
注： 1 、标准信号及量程列表
|
输入信号类型
|
量程范围
|
输入信号类型
|
量程范围
|
|
电
压
|
0 ～ 5VDC
|
-1999 ～ 9999
|
电
流
|
4 ～ 20mA
|
-1999 ～ 9999
|
|
1 ～ 5VDC
|
0 ～ 10mA
|
|
0 ～ 10VDC
|
0 ～ 20mA
|
|
热
电
阻
|
Pt100
|
-200.0 ～ 500.0 ℃
|
热
电
偶
|
K
|
-100 ～ 1300 ℃
|
|
Cu100
|
-50.0 ～ 150.0 ℃
|
S
|
0 ～ 1700 ℃
|
|
Cu50
|
-50.0 ～ 150.0 ℃
|
R
|
0 ～ 1700 ℃
|
|
BA1
|
-200.0 ～ 650.0 ℃
|
B
|
500 ～ 1800 ℃
|
|
BA2
|
-200.0 ～ 500.0 ℃
|
E
|
-100 ～ 800 ℃
|
|
G53
|
-50.0 ～ 150.0 ℃
|
J
|
-100 ～ 1100 ℃
|
| |
|
T
|
-100 ～ 400 ℃
|
输入信号不是.输入，又不涵盖在上表所列范围，请与研发人员沟通下非标单。
2 、同时订购外供功能时需咨询端子安排。
3 、多可同时选两组外供电源，订货时需注明，同时订第二变送或第四输入时须询问研发部端子安排。
4 、 12VDC （订货前需确认，电源模块需备货）
XSR 10C 系列 PID 控制记录仪
① 采用 128 × 64 点阵液晶屏。汉字菜单，记录和曲线显示功能；
② 基本性能同 XSC5
|
内
容
|
代码及说明
|
|
XSR 10C /
|
4M 记录内存，实时钟
|
|
外形尺寸
|
A-H
|
|
|
输入信号类型
（注 1 ）
|
E
|
热电偶 K 、 S 、 R 、 B 、 N 、 E 、 J 、 T
|
|
R
|
热电阻 PT100 、 Cu100 、 Cu50 、 BA1 、 BA2 、 G53
|
|
I
|
直流电流（ 4-20mA 、 0-10mA 、 0-20mA ）
|
|
V
|
直流电压（ 1-5V 、 0-5V ）
|
|
M
|
直流毫伏（订货注明量程范围）
|
|
报警点数量
|
T0
|
无报警输出
|
|
T1
|
1 点报警输出
|
|
T2
|
2 点报警输出
|
|
T3
|
3 点报警输出
|
|
T4
|
4 点报警输出（选择了控制输出 C4-C7 的不能选择此功能）
|
|
控制输出
|
C0
|
无控制输出
|
|
C1
|
电流输出（ 4-20mA 、 0-10mA 、 0-20mA ）
|
|
C2
|
电压输出（ 1-5V 、 0-5V ）
|
|
C3
|
电压输出（ 0-10V ）
|
|
C4
|
固态继电器驱动电压输出
|
|
C5
|
可控硅无触点常开式输出
|
|
C6
|
可控硅过零触发输出
|
|
C7
|
继电器触点开关输出
|
|
变送输出
|
A0
|
无变送输出 2
|
|
A1
|
电流输出（ 4-20mA 、 0-10mA 、 0-20mA ）
|
|
A2
|
电压输出（ 1-5V 、 0-5V ）
|
|
A3
|
电压输出（ 0-10V ）
|
|
A4
|
其他输出
|
|
外供电源 ( 注 2 、 3)
|
B0
|
无外供电源
|
|
B1
|
外供 24VDC ，误差小于± 5% ， 50mA
|
|
B2
|
外供 12VDC ，误差小于± 5% ， 50mA
|
|
B3
|
外供精密电压源，误差小于± 0.2% ， 40mA
|
|
B4
|
外供精密电流源，误差小于± 0.2% ， 0.1-10mA
|
|
通讯接口
|
S0
|
无通讯接口
|
|
S1
|
RS232 接口
|
|
S2
|
RS485 接口
|
|
仪表电源
|
V0
|
100V AC ～ 240V AC
|
|
V1
|
10V DC ～ 36V DC
|
|
USB 转储接口
|
USB
|
选此项功能时，必须选配 U 盘， U 盘价格为 100 元，无折扣
|
|
|
打印
|
P
|
不带可以省略
|
|
液晶屏颜色
|
B
|
蓝底白字
|
|
Y
|
黄底黑字
|
|
非标准功能（没有可省略）
|
N
|
|
注： 1 、标准信号及量程列表
|
输入信号类型
|
量程范围
|
输入信号类型
|
量程范围
|
|
电
压
|
0 ～ 5VDC
|
-1999 ～ 9999
|
电
流
|
4 ～ 20mA
|
-1999 ～ 9999
|
|
1 ～ 5VDC
|
0 ～ 10mA
|
|
0 ～ 10VDC
|
0 ～ 20mA
|
|
热
电
阻
|
Pt100
|
-200.0 ～ 500.0 ℃
|
热
电
偶
|
K
|
-100 ～ 1300 ℃
|
|
Cu100
|
-50.0 ～ 150.0 ℃
|
S
|
0 ～ 1700 ℃
|
|
Cu50
|
-50.0 ～ 150.0 ℃
|
R
|
0 ～ 1700 ℃
|
|
BA1
|
-200.0 ～ 650.0 ℃
|
B
|
500 ～ 1800 ℃
|
|
BA2
|
-200.0 ～ 500.0 ℃
|
E
|
-100 ～ 800 ℃
|
|
G53
|
-50.0 ～ 150.0 ℃
|
J
|
-100 ～ 1100 ℃
|
| |
|
T
|
-100 ～ 400 ℃
|
2 、同时订购外供功能时需咨询端子安排。
3 、多可同时选两组外供电源，订货时需注明，同时订第二变送或第四输入时须询问研发部端子安排
