XST智能数显仪表
- 0.2级精度，测控速度每秒5次。显示范围-1999～9999。

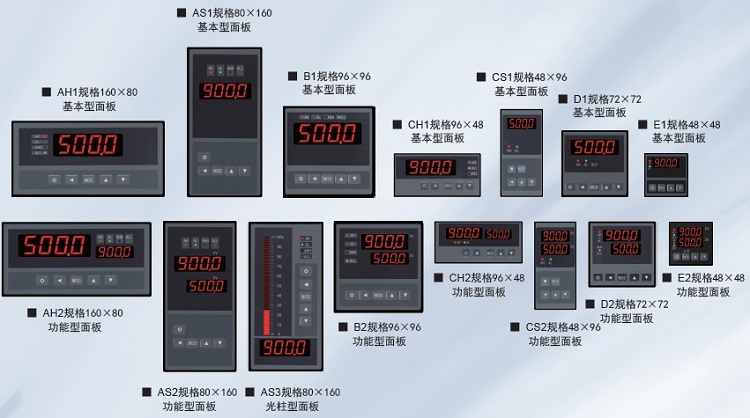

- 基本型，功能型，光柱型三种可选择的面板形式。
- 8段折线修正功能。
- 可选配1~4点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、偏差基本值五种基本报警方式和与五种基本报警方式对应的五种待机报警方式。
- （待机报警方式：指仪表通电时即使处于报警区域也不报警，当测量值进入不报警区域后建立待机条件，此后正常报警）
- 5种可选配的外供电源。
- 可选配通讯、变送和打印功能。
XST-E系列过程仪表
- 输入信号：热电阻，热电偶信号（任意分度号）全范围（含负温区）；分辨率1度或0.1度可选
- 常规DC电流电压信号，以及远程压力表，电位器，电阻信号
- 显示：LED单、双数显；数字显示范围：-1999 ~ 9999 小数点，位置可选定、带光柱显示
- 测量精度：≤±0.2％F.S
- 可选报警输出、馈电输出、模拟输出、变送输出、通讯输出、打印输出
- 环境温度范围：0~50℃
- 面板尺寸：160x80（横式、竖式）; 96x96、96x48（横式、竖式）72x72、48x48、160x80（打印单元）
XST-E系列单输入通道数字式智能仪表用户手册

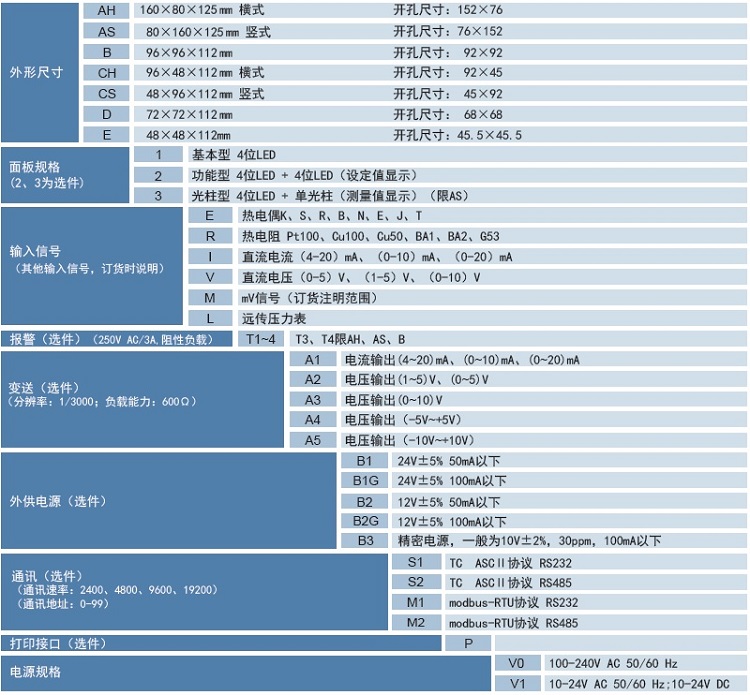

1.型号规格
XST / E F o o T o A o B o S o V o o
| 序号 |
代码 |
说明 |
| 1：外形尺寸 |
E |
48×48×112（W×H×L） |
| 2：面板形式 |
F |
方形 |
| 3：显示方式 |
1 |
测量值（绿色） |
|
2 |
测量值（绿色）+ 设定值（红色）
★ LED显示的颜色可按订货要求。 |
| 4：输入信号 |
E |
热电偶或辐射感温计 |
|
R |
热电阻或电阻 |
|
I |
直流电流 |
|
V |
直流电压 |
|
M |
mV信号 |
|
W |
电位器 |
|
L |
远传压力表 |
| 5：报警点数量 |
T0 |
无报警 |
|
T1~T2 |
1~2点报警 |
| 6：变送输出 |
A0 |
无输出 |
|
A1 |
电流输出（4~20）mA、（0~10）mA或（0~20）mA |
|
A2 |
电压输出（0~5）V、（1~5）V |
|
A3 |
电压输出（0~10）V |
|
A4 |
其它输出 |
| 7：外供电源 |
B0 |
无外供电源 |
|
B1 |
外供24V DC |
|
B2 |
外供12V DC |
|
B3 |
其它 |
| 8：通讯接口 |
S0 |
无通讯接口 |
|
S1 |
RS 232接口 |
|
S2 |
RS 485接口 |
| 9：仪表电源 |
V0 |
220V AC |
|
V1 |
24VDC |
|
V2 |
12VDC |
|
V3 |
其它 |
| 10：非标功能 |
N |
仪表某部分功能已按订货要求变更 |
注：在订购标准产品时需要注意，上述功能中的6变送输出和8通讯只能二选一，不能同时选择两种功能，如果有特殊要求，请在订货时指明。
XST系列单输入通道数字式智能仪表
①基本误差优于±0.2%FS。16位A/D转换器。测控周期0.2秒，8段折线功能
标准信号及量程列表
| 输入信号类型 |
量程范围 |
输入信号类型 |
量程范围 |
| 电压 |
0～5VDC |
-1999～9999 |
电流 |
4～20mA |
-1999～9999 |
| 1～5VDC |
0～10mA |
|
0～20mA |
| 热电阻 |
Pt100 |
-200.0～400.0℃ |
热电偶 |
K |
0～1350℃ |
| Cu100 |
-50.0～150.0℃ |
S |
0～1750℃ |
| Cu50 |
-50.0～150.0℃ |
R |
0～1750℃ |
| BA1 |
-200.0～650.0℃ |
B |
250～1800℃ |
| BA2 |
-200.0～400.0℃ |
E |
0～700℃ |
| G53 |
-50.0～150.0℃ |
J |
0～920℃ |
|
|
T |
0～400℃ |
|
|
N |
0～1300℃ |

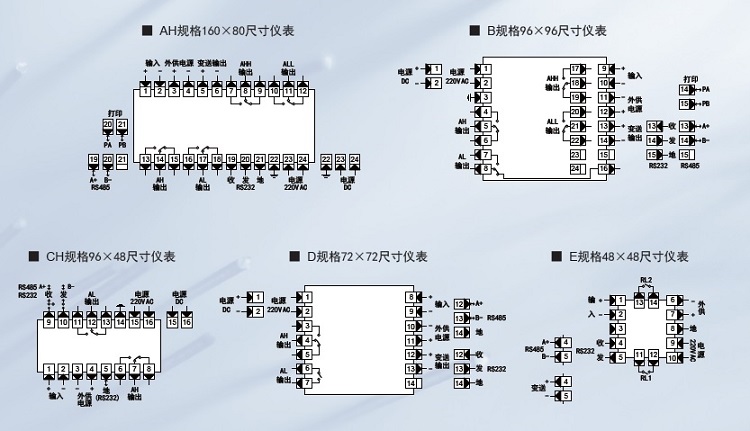

注意事项
- 打印功能不能和通信接口同时存在，打印功能只限于A、B型仪表。
- 48×48尺寸不支持OC门输出功能。
