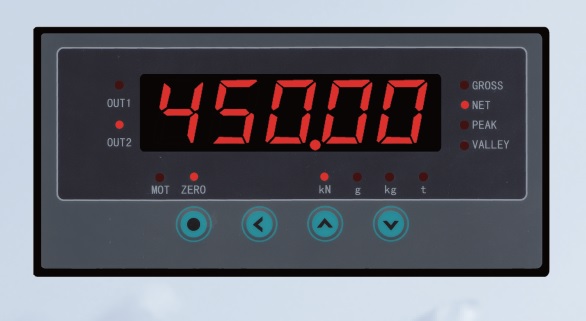

XSY 系列转矩测控仪
■ 配接脉冲输出的转矩传感器。
■ 输入信号范围10Hz~25kHz。一般配接5kHz~15kHz的传感器。
■ 0.1级精度，测控速度每秒10次。
■ 显示范围-19999~20000，量程及小数点位置可设置。
■ 标配转矩传感器电源，一般为±15V，250mA；±12V，300mA或24V，300mA。
■ 面板按键或外部开入置零功能。
■ 8段折线修正功能。
■ 基本值，峰、谷值，峰值、谷值运算比较功能。
■ 小信号切除功能。
■ 2点报警输出，可对测量值和运算值进行多种方式的报警。
■ 1路变送输出，可设置为测量值或运算值。
■ 通讯，打印功能。

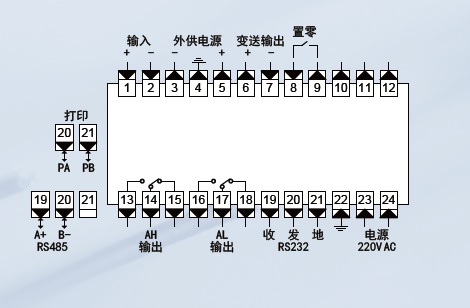

.jpg)

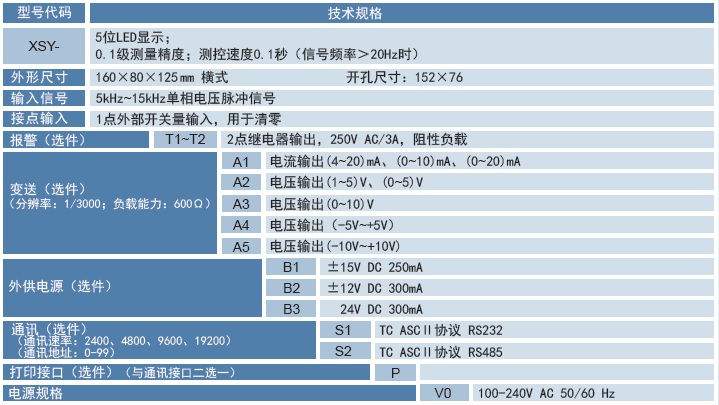

.jpg)
.jpg)
XSM转速、线速、频率测量控制仪
配接各类接近开关、编码器或各类脉冲信号。测量转速、频率、线速，测量频率范围0.1Hz～25kHz，基本误差±0.01%.
5位LED显示
变送输出：独立供电，全隔离。10位D/A,误差小于±0.5%，或12位D/A,误差小于±0.2%。
内容 |
代码说明
|
|
XSM/
|
单显示、外供传感器电源（≥50mA）
|
|
外形
尺寸
|
A—
|
160(W)×80(H)×125(L)
|
|
B—
|
96(W)×96(H)×112(L)
|
|
C—
|
96(W)×48(H)×112(L)
|
|
面板形式
|
H
|
横式
|
|
F
|
方形
|
|
显示方式
（注1）
|
1
|
测量值（绿色）
|
|
2
|
测量值（绿色）+ 设定值（红色） （限A型仪表）
|
|
3
|
测量值（绿色）+ 测量值光柱（绿色）（限A型仪表）
|
|
输入信号
|
G
|
标准型。适用于NPN,PNP型电压脉冲，（4～20）mA 2线制脉冲，TTL脉冲等
|
|
M
|
mV型，适用于磁电式接近开关
|
|
报警点数量(注2)
|
T□
|
T0:无报警 T1～T4：1～4点报警
|
|
变送输出
|
A0
|
无输出
|
|
A1
|
电流输出(4～20）mA、（0～10）mA或（0～20）mA
|
|
A2
|
电压输出(0～5）V、（1～5）V
|
|
A3
|
电压输出(0～10）V
|
|
A4
|
其它输出
|
|
外供电源（注3）
|
B0
|
无外供电源
|
|
B1
|
外供 24V DC，误差小于±5%，50mA
|
|
B2
|
外供 12V DC，误差小于±5%，50mA
|
|
B3
|
其它
|
|
通讯接口 （注4）
|
S0
|
无通讯接口
|
|
S1
|
RS-232接口
|
|
S2
|
RS-485接口
|
|
仪表电源
|
V0
|
100V AC～240V AC
|
|
V1
|
10V DC～36V DC
|
|
打印功能（限A、B型仪表）（注4）
|
P
|
P表示打印接口，不带可省略
|
|
P1
|
一体化打印（需定制）
|
|
非标准功能
|
N
|
N表示非标功能
|
|
Modbus通讯协议选项
|
-M
|
|
注：1、LED显示颜色可按订货需求。
2、C型仪表限制为2点；A、B型仪表限制为4点。
3、外供电源正负15V（电源模块YAD10-15-N），针对扭矩仪，订货需注明（外供选型为B3）。
4、打印不能和通信接口同时存在；
XSM7系列电厂专用转速表
① 配接PT或脉冲信号，测量发电机组转速，0.1V~250V AC输入
② 转速、百分比转速，双5位LED显示，基本误差±0.05%
③ 过速、故障、峰值、断线等10点报警输出
内容 |
代码说明
|
|
XSM7/
|
双显示，10点报警输出，变送输出，通讯接口：RS 232或RS 485，外供传感器电源
|
|
外形
尺寸
|
A—
|
160(W)×84(H)×182(L) 铝合金外壳
|
|
面板形式
|
H
|
横式
|
|
显示方式
|
2
|
双五位（红色）
|
|
输入信号
|
PT
|
残压（0.1V－250VAC 交流）
|
|
M
|
脉冲
|
|
报警点数量
|
T□
|
T0:无报警 T1~T10：1~10点报警
|
|
变送输出（注1）
|
A0
|
无输出
|
|
A1
|
电流输出(4~20）mA、（0~10）mA或（0~20）mA
|
|
A2
|
电压输出(0~5）V、（1~5）V
|
|
A3
|
电压输出(0~10）V
|
|
A4
|
其它输出
|
|
外供电源
|
B0
|
无外供电源
|
|
B1
|
外供 24V DC，误差小于±5%，50mA
|
|
B2
|
外供 12V DC，误差小于±5%，50mA
|
|
通讯接口
|
S0
|
无通讯接口
|
|
S1
|
RS-232接口
|
|
S2
|
RS-485接口
|
|
仪表电源
|
V0
|
220V AC/220 V DC
|
注1、变送输出标准信号：
电流输出：4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。负载能力大于600Ω。
电压输出：1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明
