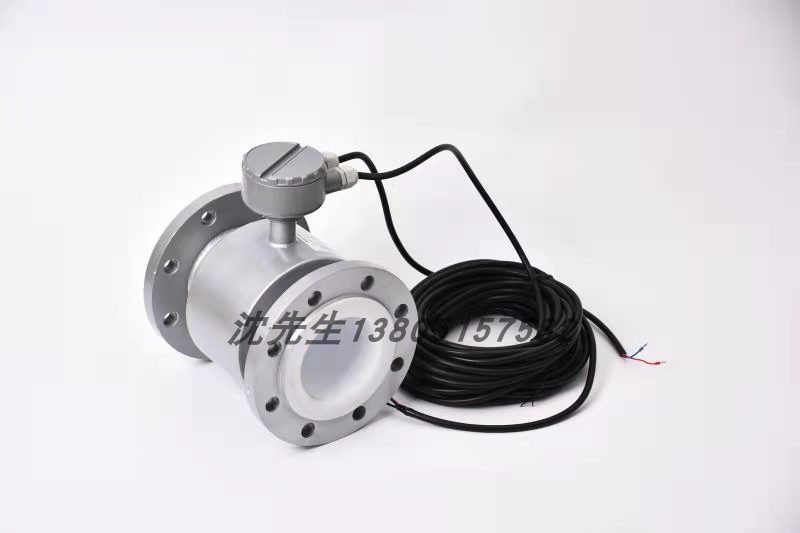

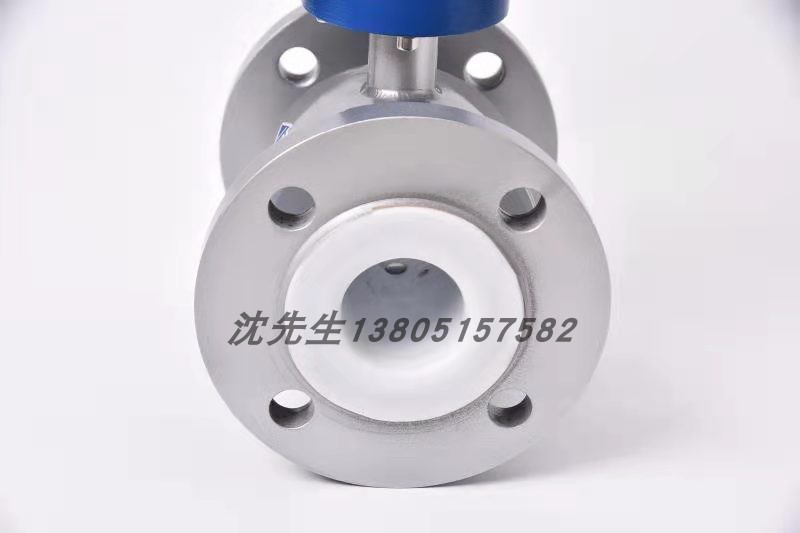

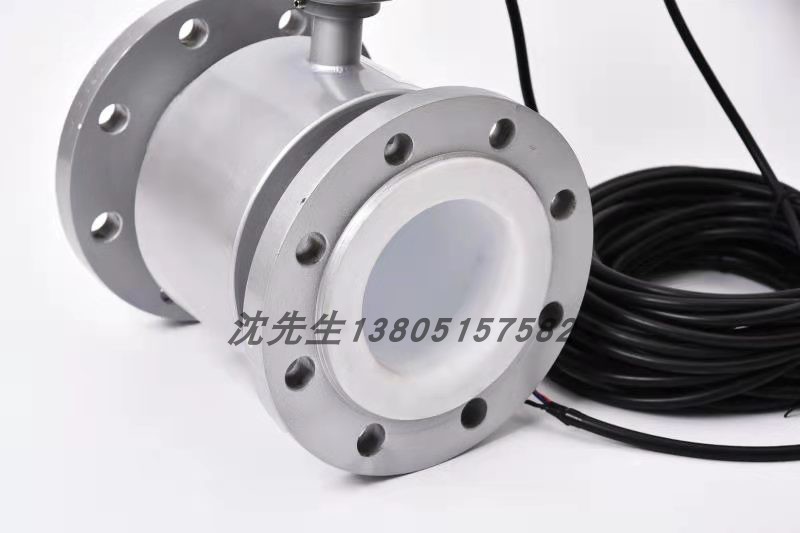

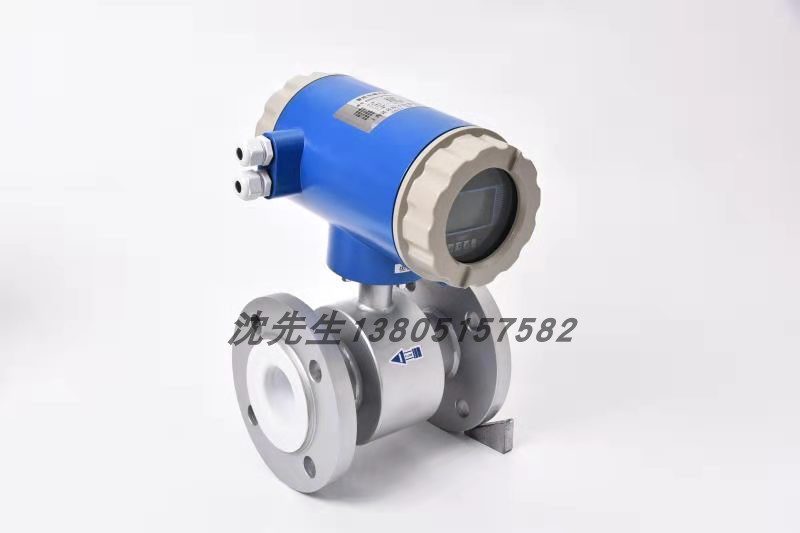

电磁流量计按用途分类，有通用型、防爆型、卫生型、防浸水型和用于明渠流量测量的潜水型。按流量传感器与管道连接方法分类，有法兰连接、法兰夹装连接、卫生型连接和螺纹连接。按流量传感器结构分类有短管型和插人型。按输出信号连线和激磁（或电源）连线的制式分类，有四线制和二线制。按转换器与传感器组装方式分类，有分体型和一体型。

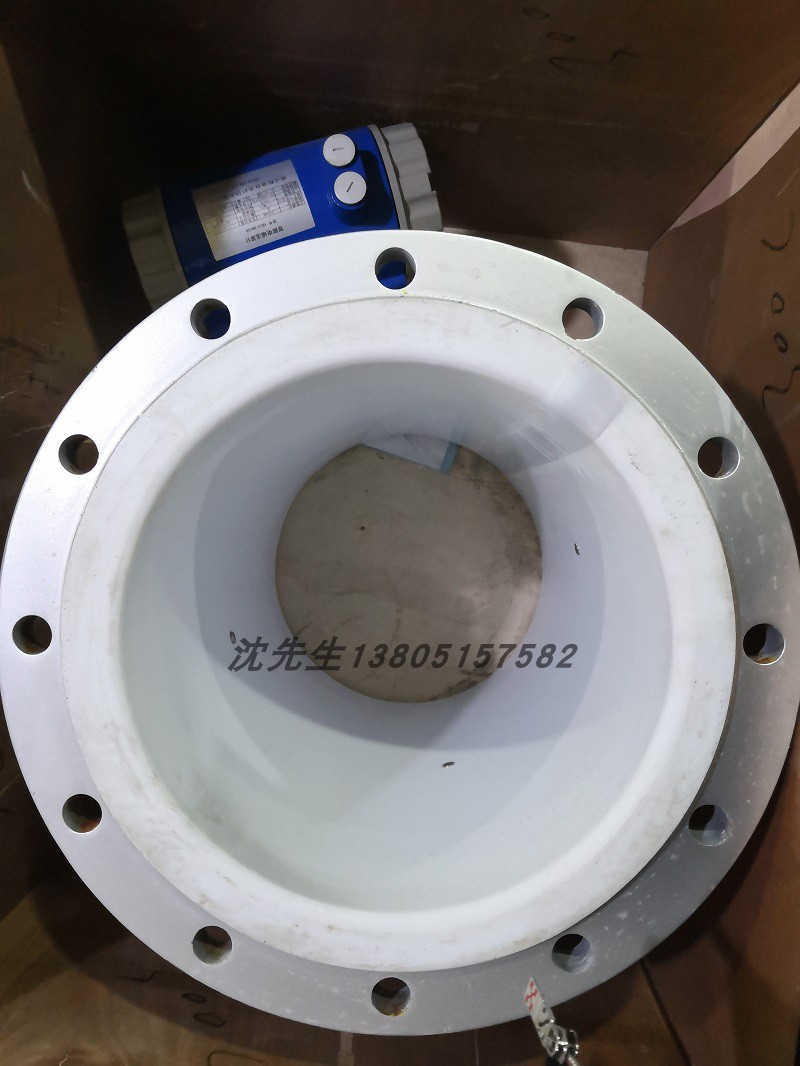

       电磁流量计电极常用金属材料有含钼耐酸钢 ICr18Ni12Mo2Ti ，哈氏合金（耐蚀镍基合金） B 、 C ，钛、钽、铂铱合金，几乎可覆盖化学液。此外还有适用于浆液等的低噪声电极，它们是导电橡胶电极、导电氟塑料电极和多孔性陶瓷电极，或包覆这些材料的金属电极。

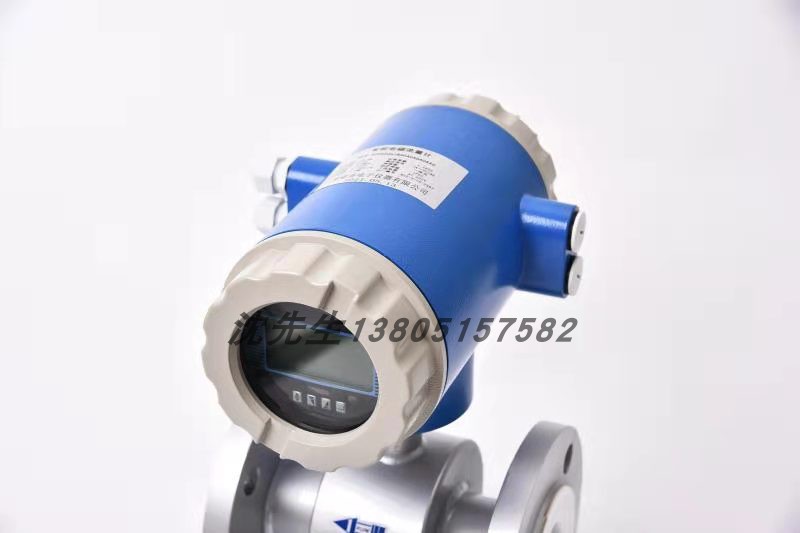

       电磁流量计的全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。可以测量很低的电导率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠。管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。在现场可根据用户实际需要在线修改量程。高清晰度背光 LCD 显示，全中文菜单操作，使用方便，操作简单，易学易懂。采用 SMD 器件和表面贴装（ SMT 电路可靠性高）。采用 16 位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达 150:1；超低 EMI 开关电源，使用电源电压变化范围大，抗 EMC 好 。内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录 16 次掉电时间。具有 RS485 、RS232 、 Hart 和 Modbus 等数字通讯信号输出。具有自检功能。

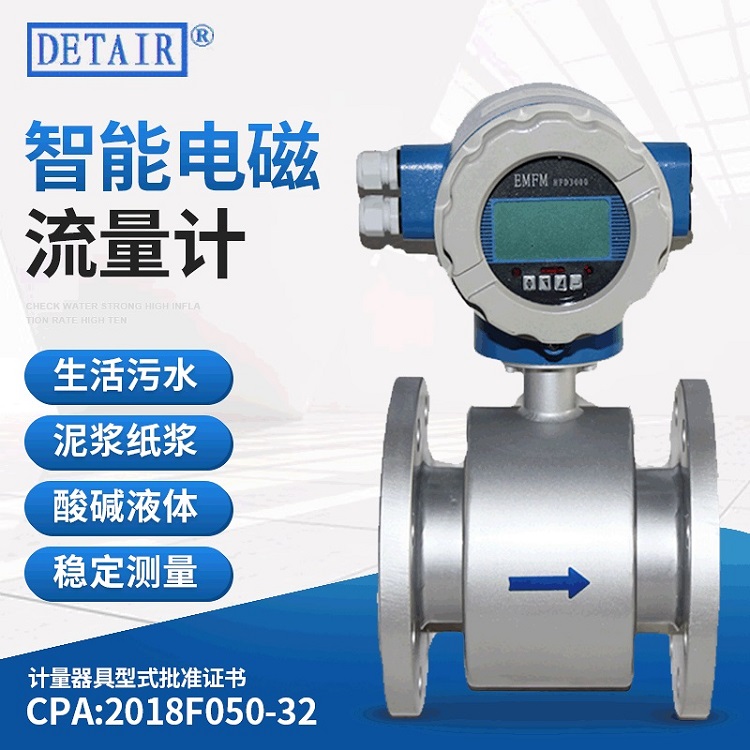

       智能电磁流量计的优点 电磁流量计的测量通道是一段无阻流检测件的光滑直管，因不易阻塞适用于测量含有固体颗粒的液固二相流体，如纸浆、煤水浆、矿浆、泥浆和污水等。 电磁流量计不产生因检测流量所形成的压力损失，仪表的阻力仅是同一长度管道的沿程阻力，节能效果显著，对于要求低阻力损失的大管径供水管道为适合。 电磁流量计所测得的体积流量实际上不受流体密度、粘度、温度、压力和电导率缓慢变化明显的影响。 电磁流量计与其他大部分流量仪表相比，前置直管段要求较低。 电磁流量计测量范围度大，通常为20 : 1 ~ 50 : l ，可选流量范围宽。满度值液体流速可在0 . 5 ~10m/s 内选定。有些型号仪表可在现场根据需要扩大和缩小流量（例如设有4 位数电位器设定仪表常数），不必取下作离线实流标定。 电磁流量计的口径范围比其他品种流量仪表宽,从几毫米到3m 。 可测正反双向流量,也可测脉动流量,只要脉动频率低于激磁频率很多。 仪表输出本质上是线性的。 易于选择与流体接触件的材料品种，可应用于腐蚀性流体。

       电磁流量计的局限性： 电磁流量计不能测量电导率很低的液体，如石油制品和有机溶剂等。 电磁流量计不能测量气体、蒸汽和含有较多较大气泡的液体。 电磁流量计通用型由于衬里材料和电气绝缘材料限制，不能用于较高温度的液体；有些型号仪表用于过低于室温的液体，因测量管外凝露（或霜）而破坏绝缘。

      智能电磁流量计基本特点：电磁流量计是一种测量体积流量的仪表，流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系测量精度高。电磁流量计无机械惯性，反应灵敏可以测量瞬时脉动流量，而且线性好。因此可将测量信号直接用转换器线性地转换成标准信号输出，可就地指示也可远距离传送。 通过在安装时向线圈腔体和接线盒内加入四氯化碳，分体式电磁流量计可用来测量-35℃ ～180℃ 的介质。由于感应电压信号是在整个充满磁场的空间中形成的，是管道截面上的平均值，因此传感器所需的直管段较短一般为前5D 后3D。 传感器部分只有内衬和电极与被测液体接触只要合理选择电极和内衬材料即可耐腐蚀和耐磨损，保证长期的使用。

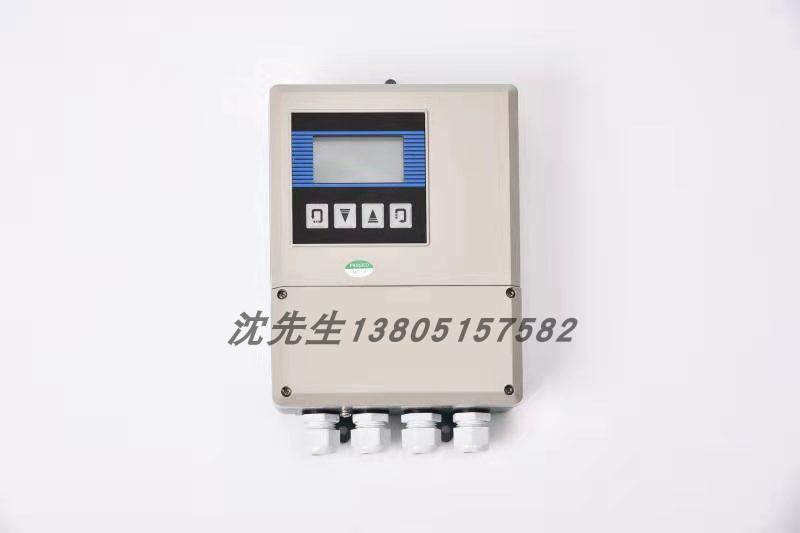

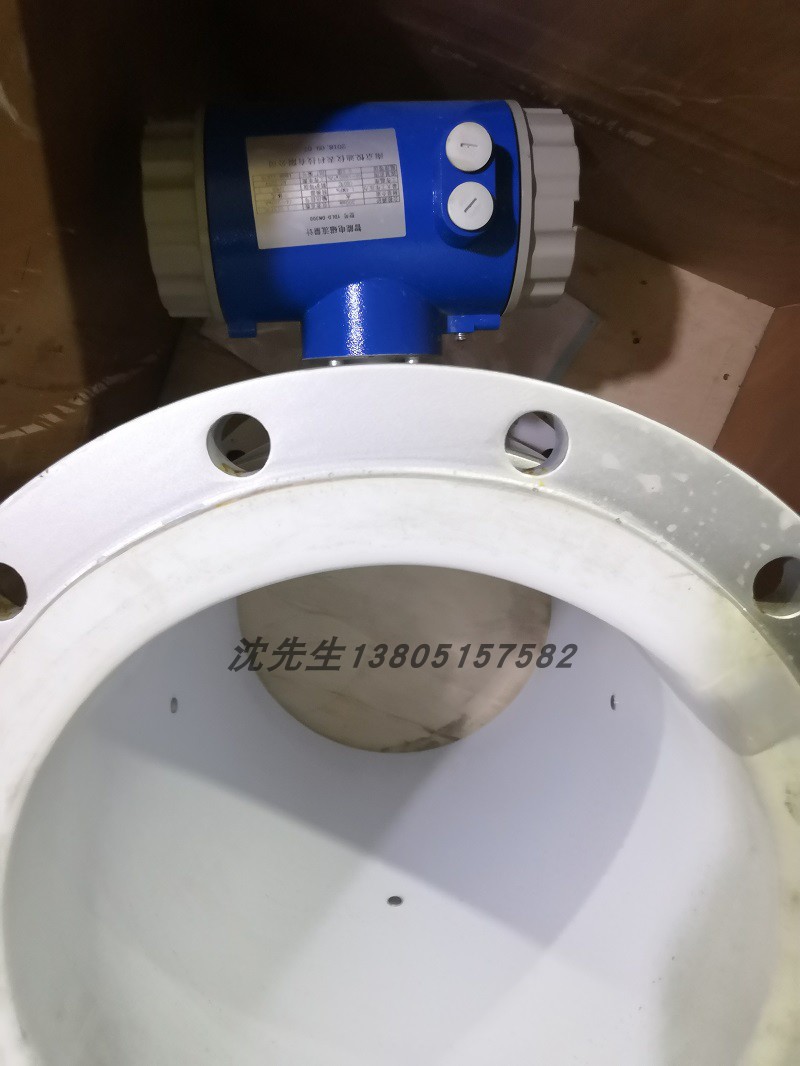

       转换器采用单片机和表面贴装技术性能可靠，精度高，功耗低，零点稳定。点阵中文LCD 显示，显示累积流量、流速、流量百分比等参数。 转换器选用电容式开关，无需开盖即可实现对仪表参数的修改，并有效防止误操作。 转换器通讯采用标准MODBUS-RTU 协议 ．大口径采用六电极结构，精确度高。在DN450 以上就采用两对测量电极、一对接地电极.这样在任何时候无须外加接地环。 采用接地电极结构，形成一个平衡电极表面，保证整个测量过程被限制在平衡电极表面之内进行。能很好的消除电气噪声的干扰。提供精确的测量结果。

       还有一个大的好处是通常随着管道的老化和生锈，不能可靠的保证传感器接地有了接地电极后就能长时间地非常可靠地保证接地，保证测量精度。 低频矩形波励磁提高了流量测量的稳定性，功率损耗低，低流速特性优越。 双向测量系统可测正向流量、反向流量。采用特殊的生产工艺和优质的材料确保产品的性能在长时间内保持稳定。产品广泛应用于水务（自来水、工业水、污水处理）、冶金、化工、纺织、造纸、电力、制药、食品行业。

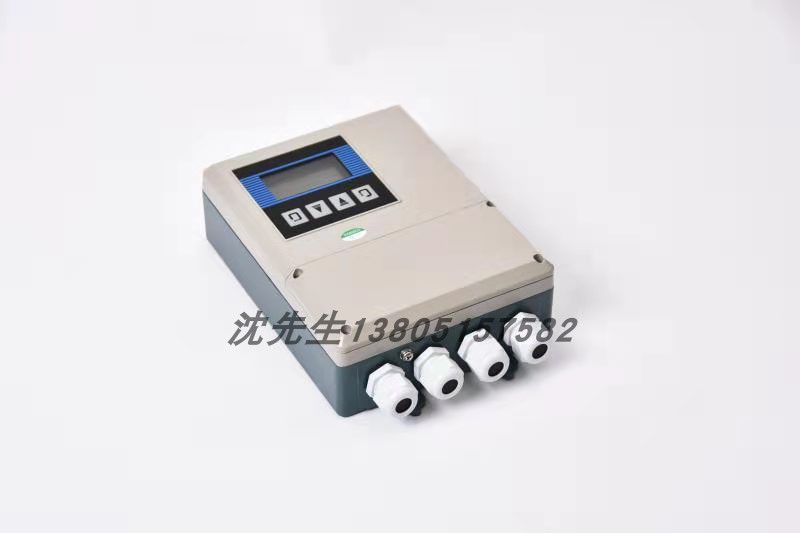

▲电磁流量转换器技术指标
▲输入信号:来自检测器的与流量成正比的信号
▲输出信号:4-20mADC
(负载电阻0-750Ω)
▲通过套数设定选择脉冲/报警输出
▲脉冲输出/报警输出:(额定值:30VDC. 200mA)
▲通信信号（选择功能）
▲电脑通信信号〔叠加在4-20mA DC信号上加〕
▲负载电阻:205-600Ω《包括电缆电阻〕
▲负载电容:最大0.22uF
▲负载电感:最大3.3mH
▲电缆线间距:≥15cm（以避免平行布线）
▲接收仪表的输入阻抗:≥10k（在2.4kHz时)
▲最大电缆长度：2km（使用"CEV"电缆时）
▲通过设定体积单位，流量值和流量计通径来设定体积流量
▲体积单位：m3
▲速度单位：m/S
▲流量计通径：mm
▲瞬时流量显示功能:显示流量单位.也显示量程百分比
▲累计流量显示功能，可以显示正反累积值和总累积值
▲脉冲输出功能:通过设定一个脉冲系数就可以输出代表任何流量单位所表示的脉冲量
▲脉冲宽度:占空比50%或固定脉冲宽度供用户选择
▲输出速率:10-400（脉冲数/秒）（只有在选择脉冲输出方式时使用）
▲失电数据保护:由EPROM贮存数据。无需备用电池
▲正、反流量测量功能:在正、反流向测量模式中.可以测量反向流量
▲上限报警:流量大于上限设定值
▲下限报警:流量小于下限设定值
▲阻尼功能:可以设定范围从0.2秒-100秒 (63%响应时间)
▲如何正确选型
流量计的选型是仪表应用中非常重要的工作。据有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型和错误的安装而造成的，请特别注意。
1.收集数据
①被测流体名称；
②最大流量、最小流量；
③最高工作压力;
④最高温度、最低温度。
2、被测流体必须具备一定的导电性，导电率≥5us/cm.
3、最大流量和最小流量必须符合流量计测量范围表
4、实际最高工作压力必须小于流量计的额定工作压力。
5、最高工作温度和最低工作温度必须符合流量计规定的温度要求。
6、确定是否有负压情况存在.
您可以根据流量数据表选择相应的电磁流量计，若所选择的电磁流量计的内径与现在工艺管道的内径不符，应进行缩径或扩管。
1、若管道进行缩管。应考虑由于缩管引起的压力损失是否会影响工艺流程。
2、从产品价格上考虑，可以选择较小口径的电磁流量计，相对减少投资。
3、测洁净水时，经济流速是2-3m/s,测量结晶的溶液时，应适当地提高流速，以防止电磁流量计的电极被覆盖。

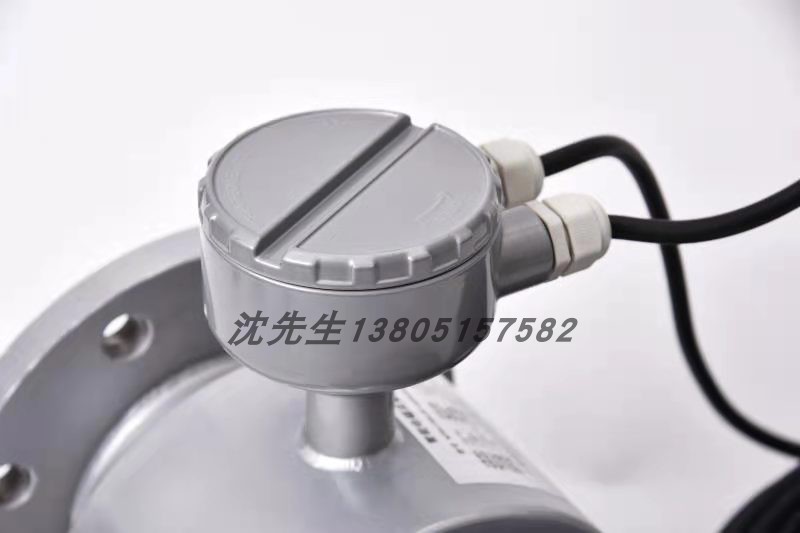

▲接线须知
▲接线时应注意以下几点:
(1)为保证传感器接线盒内的绝缘性，防止由于潮湿引起的绝缘性不好，下雨天不要在室外连接电缆。
(2)连接电源电缆和信号电缆两头要包有圆形的接线片。
(3)建议使用导线管。导线管采用厚的且坚固的钢管道或柔性金属管道均可。
(4)所有的电源电缆和非4芯24V DC的信号电缆必须套以钢的导线管。
(5)当备有防水密封塞和接头、防水塞时.应将防水密封塞拧紧，以保证盒子内不渗水。

产品特点：

▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。

▲在现场可根据用户实际需要在线修改量程。

▲高清晰度背光 LCD 显示，全中文菜单操作，使用方便，操作简单，易学易懂。

▲采用 SMD 器件和表面贴装（ SMT 电路可靠性高）。

▲采用 16 位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。

▲全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达 150:1

▲超低 EMI 开关电源，使用电源电压变化范围大，抗 EMC 好

▲内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录 16 次掉电时间

▲具有 RS485 、 RS232 、 Hart 和 Modbus 等数字通讯信号输出。

▲具有自检与自诊断功能

? 概述

工作原理

      电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为 B 的工作磁场。此时，如果具有电导率的流体流经测量管。将切割磁力线感应出电动势 E 。电动势 E 正比于磁通量密度 B ，测量管内径 d 与平均流速 v 的乘积。电动势 E （流量信号）由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。

E=KBdv



式中： E - 为电极间的信号电压（v）

B - 磁通密度（T）

d - 测量管内径（m）

v - 平均流速（m/s）

式中 k, d 为常数，由于励磁电流是恒流的，故 B 也是常数，则由 E= KBdv 可知，体积流量 Q 与信号电压 E 成正比，即流速感应的信号电压 E 与体积 Q 成线性关系。因此，只要测量出 E 就可确定流量 Q ，这是电磁流量计的基本工作原理。

由 E=KBdv 可知，被测流量体介质的温度、密度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或者紊流）就不会影响测量结果的。因此说电磁流量计是一中真正的体积流量计。对于制造商和用户来说，只要用普通的水实际标定后就可以测量其他任何导电流体介质的体积流量，而不需要任何修正。这是电磁流量计的一突出优点，是其他任何流量计所没有的。测量管内无活动及阻流部件，因此几乎没有压力损失，并且有分离的可靠性。

应用领域

       由于电磁流量计有其独特的优点，因此被广泛用于化工化纤、食品、造纸、制糖、矿冶、给排水、环保 、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量
