CH6经济型过程仪表

• CH6 系列数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制
• 误差小于0.5％F.S ，并具备调校、数字滤波功能
• 适用于标准电压、电流、热电阻、热电偶等信号类型
• 2 点报警输出，上限报警或下限报警方式可选择。报警灵敏度独立设定
• 变送输出（选项），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用
• 电源：85V AC~265V AC , 100VDC~ 380VDC ，功耗小于4W ；10VDC ~ 36VDC ，功耗小于6W

产品概述

热工表泛指用于常用热工量测量及控制的仪表。常用热工量一般包括温度、湿度、压力、液位、物位及成分等。
单通道热工表包括6个系列产品，主要的差别在测量精度，测控速度及可选配的功能方面。

• CH6是通用经济型。标配2点报警输出和变送器电源，可选配变送输出。满足精度要求为0.5级的显示、报警和变送的应用。
• XST系列是标准型，精度等级为0.2级，满足绝大部分的应用要求。
• XSE和XSE6系列是高精度型。XSE6测控速度可设置，兼顾了精度和速度的要求。XSE6热电阻采用4线制方式，热电偶的冷端补偿元件外置，因而可以达到更高的系统测量精度。
• XSF系列的特点是速度快，高可以达到300次/秒的测量速度，为保证将测量的数据及时传递到上位机，通讯可设置为主动发送方式。
• XSBT是二线制回路显示器，不需要供电、串接在4-20mA回路中即可实现数据显示。

技术特点

• 0.5级精度，测控速度每秒5次。4位LED显示。
• 标配2点报警输出。可设置报警方式和报警灵敏度。
• 标配外供电源24V,50mA。
• 可选配4-20mA电流变送输出。
• 输入，通过设置选择。

使用说明

1、概述

CH6系列数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制
误差小于0.5%F.S，并具备调校、数字滤波功能
适用于标准电压、电流、热电阻、热电偶等信号类型
2点报警输出，上限报警或下限报警方式可选择。报警灵敏度独立设定
变送输出（选项），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用

2、型号规格

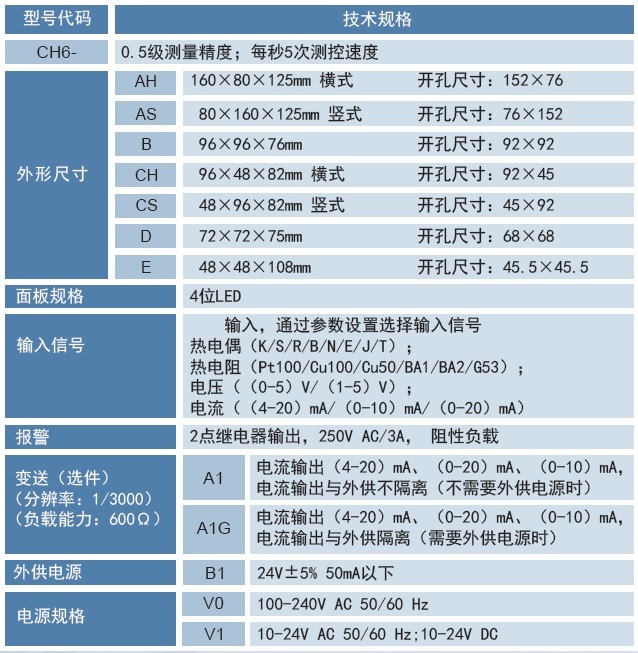

内容	代码	说明

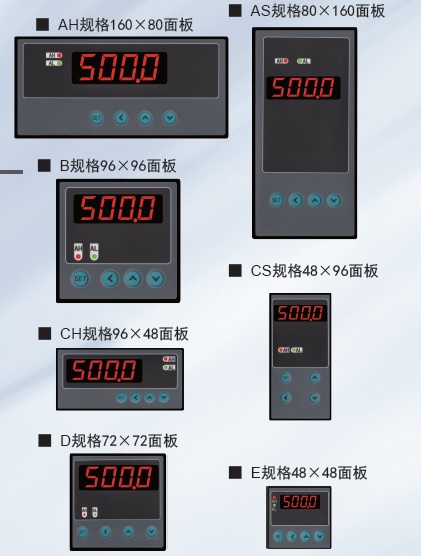

外形尺寸	A	160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)
	B	96(W)×96(H)×76(L)
	C	96(W)×48(H)×82(L) 或48(W)×96(H)×82(L)
	D	72(W)×72(H)×75(L)
	E	48(W)×48(H)×108(L)
面板形式	H	横式
	S	竖式
	F	方形
显示颜色	R	红色
报警	T	2点报警输出
变送输出	A0	无变送输出
	A1	电流输出
	A2	电压输出
外供电源	B0	无外供电源
	B1	外供 24V
	B2	外供 12V
输入信号	E	热电偶输入
	R	热电阻输入
	I	直流电流
	V	直流电压

3、技术规格

• 电源：85V AC~265V AC，100V DC~380V DC，功耗小于4W
• 工作环境：0℃~50℃，湿度低于85%R.H，无结露。
• 显示范围：-1999~9999，小数点位置可设定
• 输入信号类型：通过设定选择
• 基本误差：小于0.5%F.S
• 测量控制周期：0.2秒
• 报警输出：2点继电器输出，触点容量220V AC，3A
• 变送输出：光电隔离，4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，负载能力大于600Ω
• 外供电源：输出值与标称值的误差小于±5%，负载能力大于50mA

输入信号量程范围

输入信号类型		量程范围	输入信号类型		量程范围
电压	0~5VDC	-1999~9999	电流	4~20mA	-1999~9999
	1~5VDC			0~10mA
	0~10VDC			0~20mA
热电阻	Pt100	-200.0~500.0℃	热电偶	K	-100~1300℃
	Cu100	-50.0~150.0℃		S	0~1700℃
	Cu50	-50.0~150.0℃		R	0~1700℃
	BA1	-200.0~650.0℃		B	500~1800℃
	BA2	-200.0~500.0℃		E	-100~800℃
	G53	-50.0~150.0℃		J	-100~1100℃
				T	-100~400℃
