分流式金属管浮子流量计


分流金属管浮子流量计

LFZZ/LFZD型分流金属管浮子流量计技术参数
LFZZ/LFZD型分流金属管浮子流量计是以主管道的孔板与分流管道的金属管浮子流量计相组合,用测量分流管道的分流流量,而得到主管道流量的直读式流量仪表。因它可用较小口径的流量计来测量较大的流量,使仪表结构简单,体积小、重量轻、是一种理想的大流量测量仪表。LFZZ为现场显示不带远传信号型仪表,LFZD为现场显示带远传信号输出型仪表。其他可选参数参照金属管浮子流量计选型表执行。表中所列为常用体积流量数据,范围度为5:1,测量介质为水(20℃)。

  1. 型号规格及主要技术参数见表 1

型号

管道直径

最大流量

压差

精度

温度

压力

LFZZ/LFZD

50mm

23m3/h

60Kpa

2.5

-25~60℃

1.6~4Mpa

80mm

60m3/h

100mm

100m3/h

150mm

225m3/h

200mm

400m3/h

250mm

650m3/h

300mm

900m3/h

注:以上为常用数据表,特殊量程和规格可根据用户现场要求定做。

LFZZ/LFZD型分流转子流量计安装使用说明
LFZZ/LFZD型分流转子流量计是以主管道的孔板和分流管道的转子流量计相组合,用测量分管道的分流流量,从而得到主管道流量的流量仪表。因为它可以用较小口径的转子流量计测量较大的流量,使仪表结构简单,体积小,重量轻,是一种理想的大流量测量仪表。与金属管浮子流量计组合后,可以提高工作压力,还可以实现电远传信号输出,分别可靠。
LFZZ根据介质流向要求安装在管道测量位置;LFZD型分流转子流量计安装分为两步。首先流量计的组装,然后再根据介质流向要求安装在管道测量位置。
流量计使用条件环境温度-25~60℃, 防护等级IP65输出信号     4-20mA(两线制)现场双排液晶显示瞬时和累积流量电气接口 M20×1.5 标准型供电电源 24V DC。
1.流量计组合  流量计的主管道部分和分流测量部分都有正(+)负(-)2个接口,安装时分别对应连接牢固,并加装密封圈或垫片。如图示:

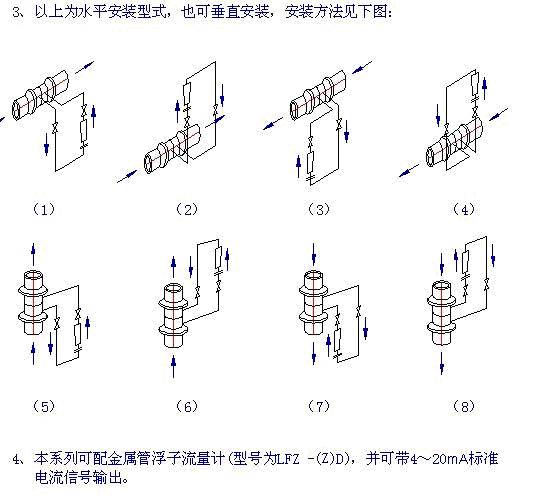

2.流量计主管道上有流向标记,流量计整体安装时,要与管道介质流向一致;流量计主管道中心线与管道中心线同轴。流量计分流指示部分一定在主管道正上方,并保持垂直倾斜度不超过5°。流量计前方应至少安装10D直管段,流量计后方应安装5D主直管段。流量计运行时,流量计分流管道上2个球阀应该全部打开。

AS02角位移变送器性能表

感应方式:磁力线角度绝对量,饱和方式(磁感应强度>100Gauss),无磁滞
工作磁场要求:磁感应强度>100Gauss, 更强的磁感应强度有利于降低杂散磁场的影响。
测量角度范围:20º-- 70º
工作温度范围:-20ºC -- +70ºC
预校准函数: Arcsin()
线性校准:任意点10点线性校准
输出:4—20mA,二线制
供电:24V ±20%
负载:RLOAD<=, Io=20mA
  供电影响:<±0.05%*满程/V
  负载影响:<±0.05%*满程/100Ω
  温度影响: <±0.5%*满程/10ºC
    重复性:<±0.1%*满程
长期稳定性:<±0.5%*满程/年
  累计精度:<±0.5%

设置校准方式: 串行通信,附串行通信软件,串行通信电平转换器。
   按键。

特点:储能小(<1uF/3V),校准适应性广,重复性好,长期稳定性好,非接触式
限制:受杂散磁场一定影响,传感磁场磁感应强度越强,影响越小。

结构方式:由3块PCB及显示器组成

  1. 传感器及AD转换器板
  2. MCU 及DA 转换器、电流环路电路
  3. 按键板
  4. 10位LCD 显示器



旋转磁铁安装示意图:


AS02角位移变送器按键操作说明

按键使用方法:按键依次为“向上△”,“向下▽”,“向右>”,“向左<”
长按键在大于1秒后自动生效, 短按键在放开时生效,按键可组合应用。

为最终用户

  1. 参数显示:

设备平时显示瞬时流量值和累计流量值,按“向左<”键,依次显示:“CF    nnn.nn”即时流量。“LooP    nn.nn”环路电流。“°C    nn.n” 传感器温度。“CoF  (En)  n.nn”小流量不累计百分率,En显示表示此功能有效。“Sn   nnnnn”用户序列号。 “End” 终了。如果一段时间内(通常25秒)无按键,LCD将回到显示瞬时流量值和累计流量值状态。

  1. 参数设置:(如果不设置,直接按“向左<”键进入下一项目)

同时按下“向上△”键和“向下▽”键持续1秒钟,显示器显示:“PASS    nnnn”,提示输入密码1000, “向上△”和“向下▽”分别可以增大,减小当前数字,按“向右>”键可以循环右移当前数字,按“向左<”键确认,如果密码正确,显示“PASS_Ed 2”,否则显示“Error”。

恢复缺省值
LCD显示“rELoAd  ?”,如果想恢复线性校准工厂设置缺省值,按“向上△”键,“?”闪动,然后按“向上▽”键确认。按“向左<”键进入下一项目设置。(此项设置目前不起作用)。
设置小流量不累计比率
LCD显示“Cof      n.nn”, 此时为设置小流量不累计比率(相对于满量程),按“向上△”键,当前数字位闪动,再按“向上△”键,相应数字增大,如果这个数字大于9,将回0。按“向下▽”键切换此功能有效(显示 En)/无效。按“向左<”键进入下一项目设置。
设置序列号
LCD显示“Sn    nnnnn”, 按“向上△”键,当前数字位闪动, 按“向上△”和“向下▽”分别可以增大,减小当前数字,按“向右>”键可以循环右移当前数字。按“向左<”键进入下一项目设置。
更改密码
LCD显示“PASS   nnnn”, 按“向上△”键,当前数字位闪动, 按“向上△”和“向下▽”分别可以增大,减小当前数字,按“向右>”键可以循环右移当前数字。按“向左<”键进入下一项目设置。
存储数据
LCD显示“SAVE ?”,将设定的数据存储至EEPROM,以防断电引起数据丢失。按“向上△”键,“?”闪动,按“向下▽”存储,按“向左<”键取消并进入下一项目设置。

设置到达底部
  LCD显示“End”, 表示已到达设置功能底部。

累积清零快捷键:长按仪表壳背面黄色按钮2-3秒,即可一键清零。
整机调试(位置校准,线性校准,累计设置),要立即退出设置状态,按“向右>”键
同时按“向下▽”和“向右>”键持续1秒钟,显示器显示:“PASS    1100”,
提示输入密码, “向上△”和“向下▽”分别可以增大,减小当前数字,按“向右>”键可以循环右移当前数字,按“向左<”键确认,如果密码正确,显示“PASS_Ed 1”,否则显示“Error”。

调整机械中点可以在环路电流显示时做调整
  调整磁钢位置,使环路电流接近12mA,越接近越好。

所有参数置赋缺省值
如果密码通过,再次同时按下“向下▽”和“向右>”键,LCD显示“rELoAd  ?”,如果想恢复线性校准工厂设置缺省值,按“向上△”键,“?”闪动,然后按“向上▽”键确认。按“向左<”键进入下一项目设置。(此项设置后, 需要重新标定和重新设置必要参数)

设置大体量程范围:
LCD显示“UP FULL ?”, 将量程移到满量程,按“向上△”键,进入编辑模式,“?”闪动,按“向下▽”执行,此时环路电流将为20mA,按“向左<”键进入下一项目设置。

       设置零位(k.kk 为系数,nn.nn 为环路电流值),以下相同
LCD显示“L  k.kkk   nn.nn”, 将量程移到零位,按“向上△”键,当前数字位闪动,再按“向上△”键,k相应数字增大,按“向下▽”键相应数字减少,按“向右>”键可以循环右移当前数字,使环路电流为4mA,按“向左<”键进入下一项目设置。

设置第0点校准值
*设置“L”点后, 0点自动等于L点。
LCD显示“0  k.kkk  nn.nn”, 将量程移到零位,按“向上△”键,当前数字位闪动,再按“向上△”键,k相应数字增大,再按“向下▽”键使数字k.kkk回到1.000,这样只是为了让系统记往这时的信号值,按“向左<”键进入下一项目设置。

设置第1点校准值
LCD显示“1  k.kkk  nn.nn”, (k 为校准系数,n为环路电流,以下同)将量程移到第一个需要校准点,按“向上△”键,当前数字位闪动,再按“向上△”键,k相应数字增大,按“向下▽”键k相应数字减少,按“向右>”键可以循环右移k当前数字,调节k值使环路电流为所需的值,按“向左<”键进入下一项目设置。

设置第2点校准值
LCD显示“2  k.kkk  nn.nn”, 将量程移到第二个需要校准点,其它同设置第1点校准值

后续点设置同上……



设置最终点校准值
调节k值使环路电流为20mA,按“向左<”键进入下一项目设置。

如果最终点未达到第10点,请将后续点k值设置为渐大于最终点k值。

更改瞬时流量值小数位数
LCD显示“C PoS    n”, 按“向上△”键,当前数字位闪动, 按“向上△”和“向下▽”分别可以增大,减小当前数字。按“向左<”键进入下一项目设置。

更改瞬时流量满量程
LCD显示“CC   nnnn”, 按“向上△”键,当前数字位闪动, 按“向上△”和“向下▽”分别可以增大,减小当前数字,按“向右>”键可以循环右移当前数字。按“向左<”键进入下一项目设置。

更改流量累计模式
LCD显示“TC    nnnn”,  ‘0’ 表示每小时累计当前流量, 即每秒钟累计流量增加值= (瞬时流量/3600); ‘1’ 表示每分钟累计当前流量, 即每秒钟累计流量增加值= (瞬时流量/60)。 按“向上△”键,当前数字位闪动, 按“向上△”和“向下▽”分别可以增大,减小当前数字,按“向右>”键可以循环右移当前数字。按“向左<”键进入下一项目设置。

更改累计流量值小数点位数
   LCD显示“t POS    n”, 按“向上△”键,当前数字位闪动, 按“向上△”键改变当前数字。按“向左<”键进入下一项目设置。

更改密码
LCD显示“PASS   nnnn”, 按“向上△”键,当前数字位闪动, 按“向上△”和“向下▽”分别可以增大,减小当前数字,按“向右>”键可以循环右移当前数字。按“向左<”键进入下一项目设置。

设置工厂序列号
LCD显示“SN   nnnnn”, 按“向上△”键,当前数字位闪动, 按“向上△”和“向下▽”分别可以增大,减小当前数字,按“向右>”键可以循环右移当前数字。按“向左<”键进入下一项目设置。

设置流量采样滤波参数
LCD显示“FiLt   n”, 数字越大流量显示更新速度越慢, 同时越稳定。 按“向上△”键,当前数字位闪动, 按“向上△”和“向下▽”分别可以增大,减小当前数字。按“向左<”键进入下一项目设置。

存储数据
LCD显示“SAVE ?”,将设定的数据存储至EEPROM,以防断电引起数据丢失。按“向上△”键,“?”闪动,按“向下▽”存储,按“向左<”键进入下一项目设置。

设置到达底部

       LCD显示“End”, 表示已到达设置功能底部。

   在流量测量现场,对于口径大于150mm及以上的管道,要求测量介质的流量,一般情况下,对于电磁流量计,涡街流量计,涡轮流量计在测量现场一般会考虑使用插入式流量计。

    但对于浮子式流量计在大型管道应该使用什么样的流量计呢?答案很简单,使用分流式浮子流量计即可。利用差压孔板配套小量程的浮子流量计即可。对于温度不高,压力不大的场合,可以考虑使用分流玻璃管浮子式流量计,而对于温度高或者压力偏大的场合则适用分流金属管浮子流量计。

上图是一套金属管浮子流量计配套差压孔板构成的分流式金属管浮子流量计外形图。
